复古绅士主题固定翼航模结构设计

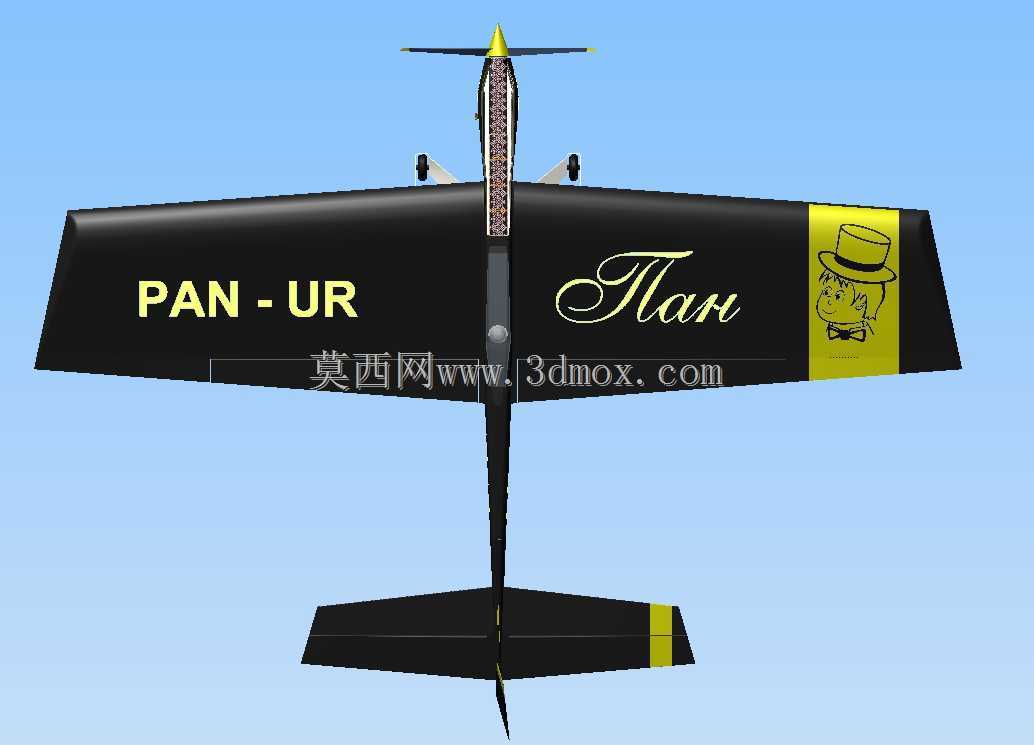

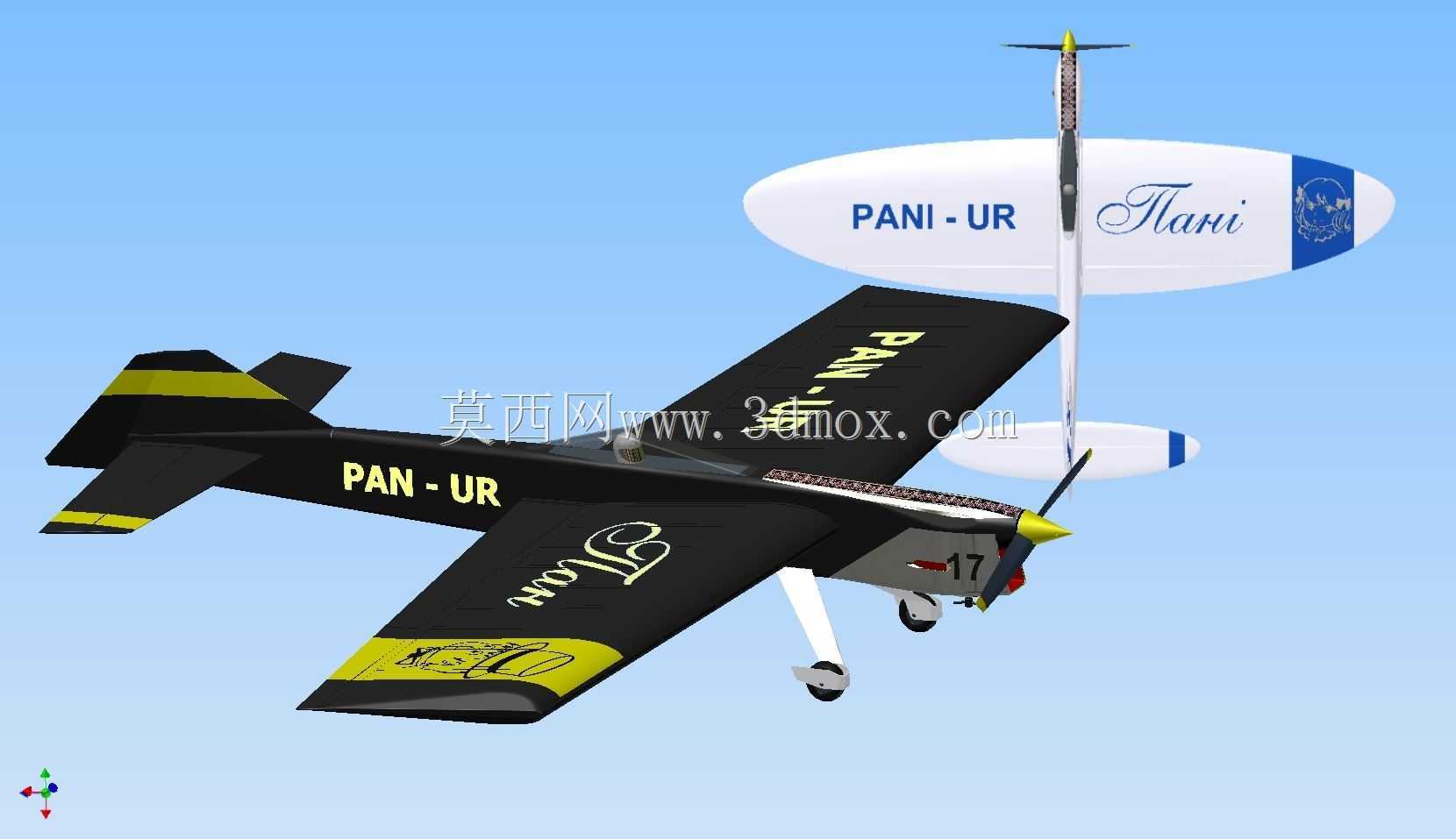

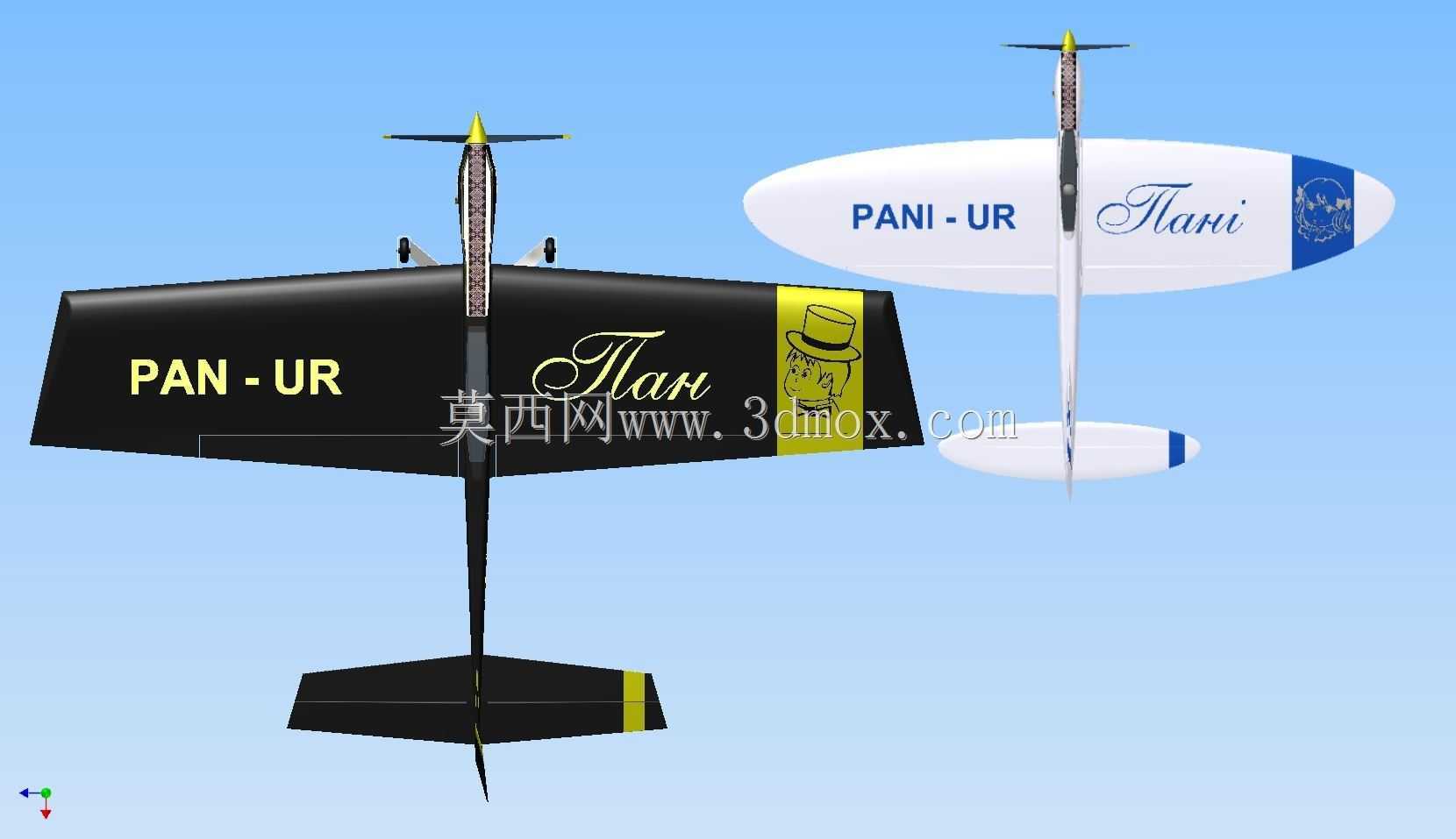

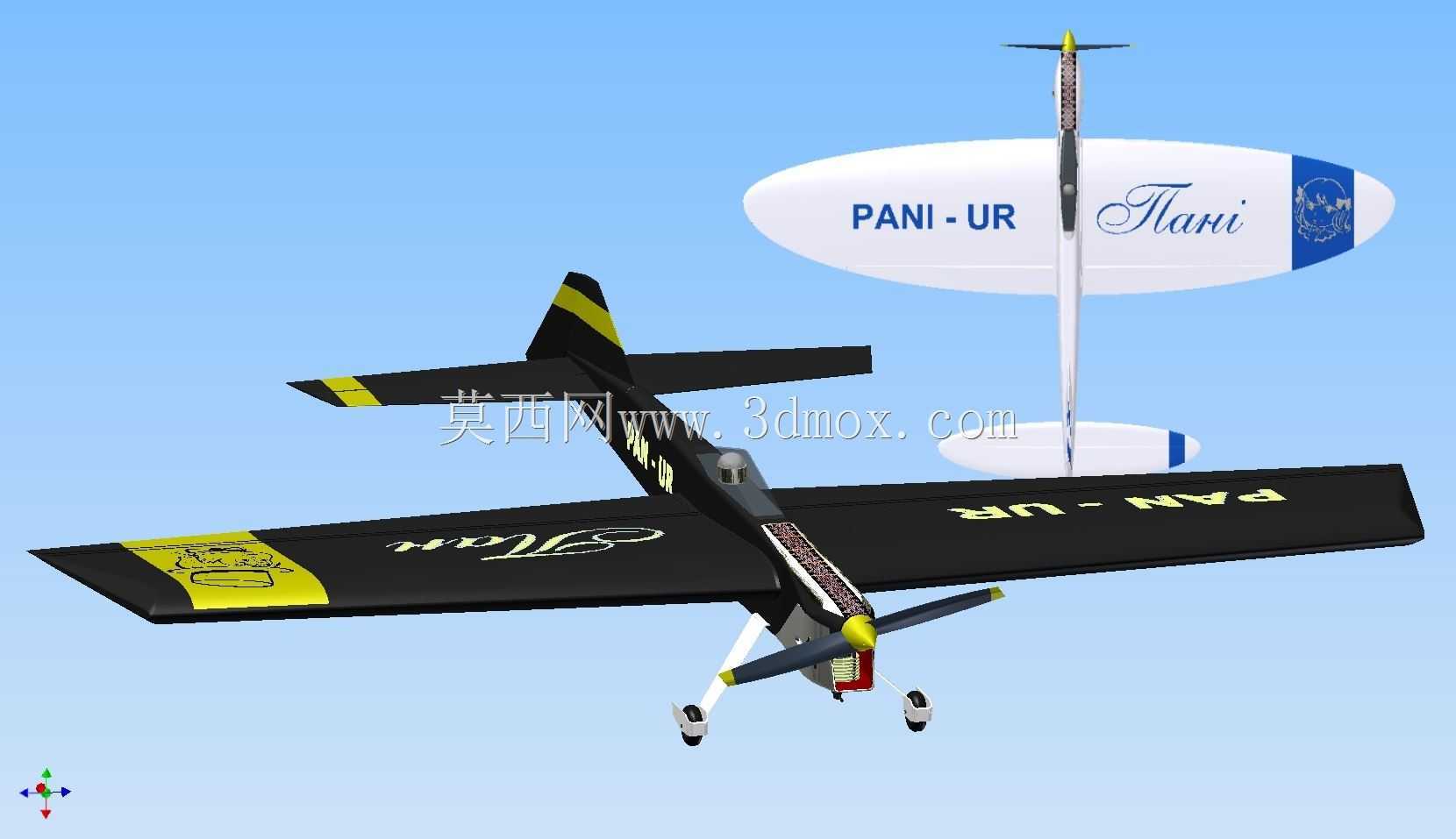

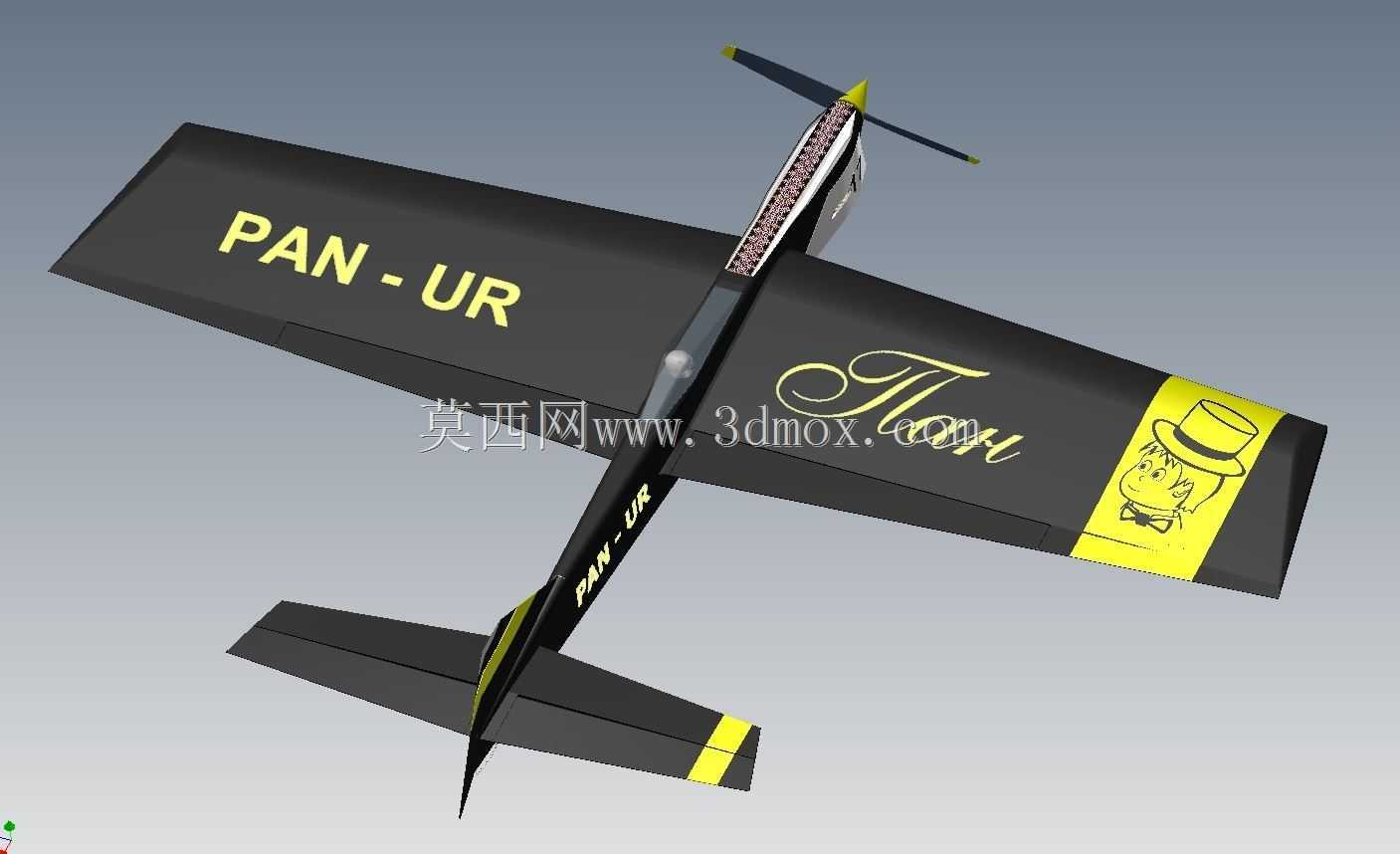

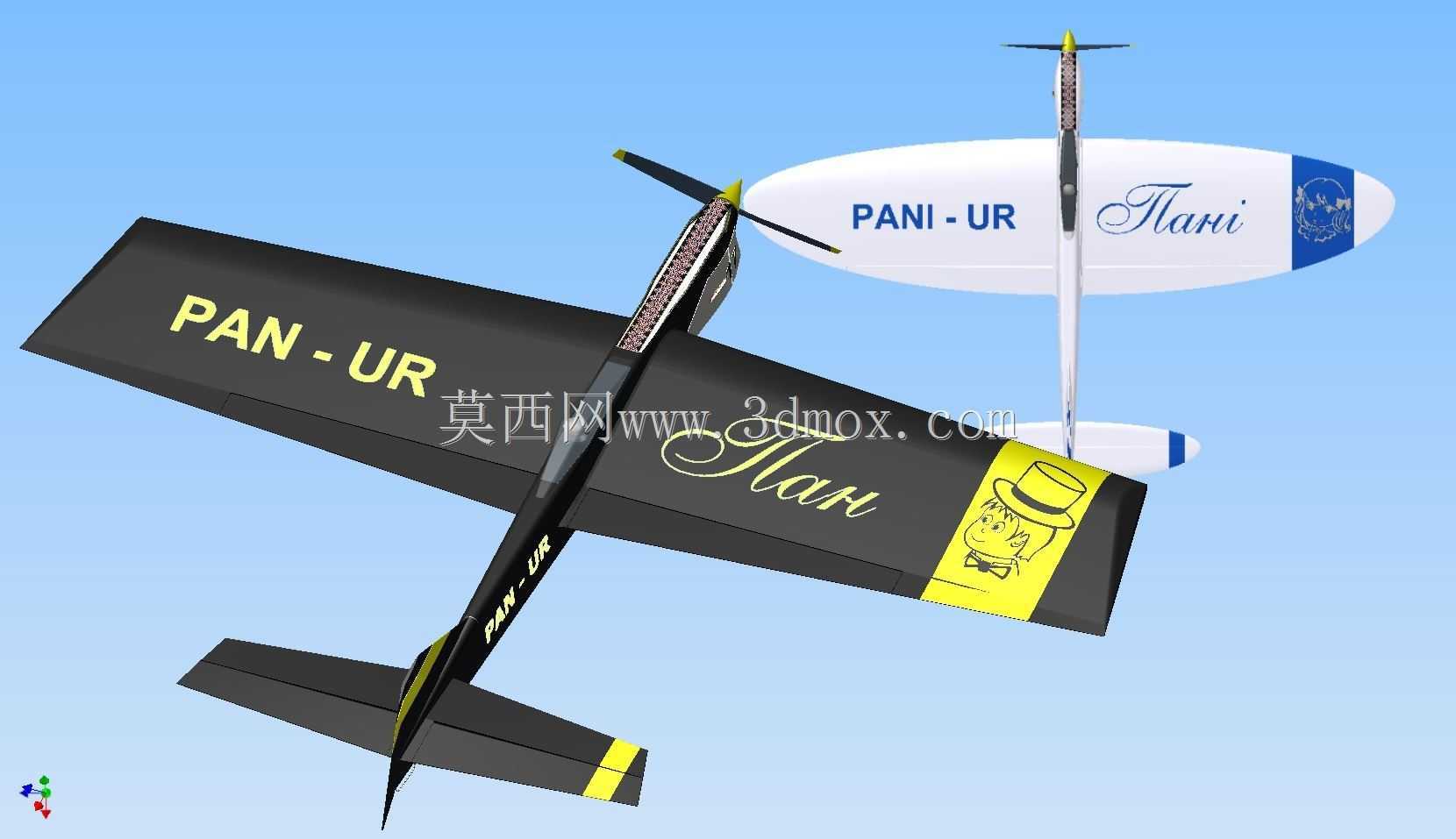

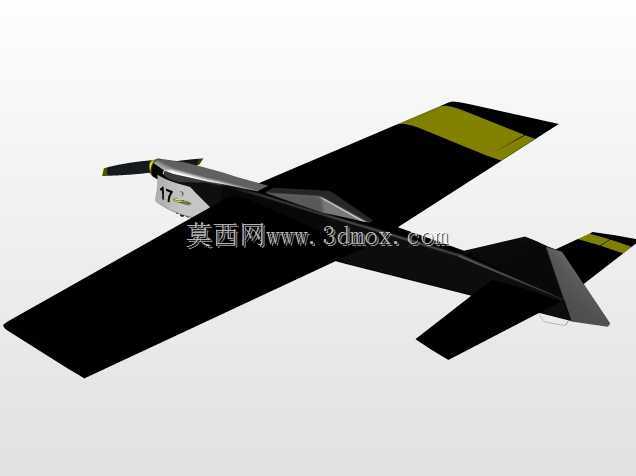

这款线操纵固定翼航模的设计，核心围绕线操纵飞行的操控特性展开，整体采用上单翼常规布局，机翼为平直矩形翼型，这种翼型在低速飞行状态下升力系数稳定，容错率高，适配线操纵模式下飞行员在地面通过操纵线控制舵面的飞行逻辑，不会因为翼型失速特性过陡导致新手操控时出现意外坠机。机身采用细长杆式结构，有效降低飞行过程中的结构重量，同时将重心严格控制在机翼弦长30%的位置，匹配线操纵航模的常规重心区间，保证飞行时的俯仰稳定性，不需要额外增加配重就能达到理想的配平状态。机翼表面的涂装做了分区设计，黑色基底搭配黄色标识条，一方面是飞行时的视觉辨识度高，飞行员在地面能清晰判断机翼的姿态与倾斜角度，另一方面涂装区域预留了足够的贴纸粘贴位，不会影响机翼表面的蒙皮平整度。尾翼部分采用常规平尾加垂尾的布局，平尾与垂尾的舵面偏转角度做了限位设计，线操纵模式下仅需要控制升降舵面，方向保持依靠操纵线的拉力与垂尾安定性实现，因此垂尾的安定面面积做了针对性加大，避免飞行过程中出现偏航飘摆的问题。起落架采用前置两点式布局，安装在机翼前缘下方的机身加强框位置，着陆时的冲击力可以直接通过加强框传递到机身主承力结构，不会因为硬着陆导致机翼根部出现结构断裂。机头位置预留了动力系统安装位，可适配常规的航模内燃发动机或者外转子无刷电机，安装接口采用通用化的安装孔位设计，不需要额外修改结构就能完成不同动力方案的替换。机身中部的操纵线出线位置做了导向滑轮设计，操纵线在动作时不会和机身结构产生摩擦，长时间飞行也不会出现操纵线磨损断裂的风险。机翼与机身的连接采用插接式结构，拆卸后可以分成机身、机翼、尾翼三个独立部分，方便外出携带运输，插接位置做了定位销设计，每次组装都能保证机翼的安装角一致，不需要反复调试安装角度就能达到稳定的飞行状态。机翼内部的翼肋采用等间距排布，翼梁采用贯穿式的矩形截面结构，承受飞行时的弯曲载荷，蒙皮可选用传统的热缩蒙皮或者轻木蒙板结构，兼顾结构强度与轻量化需求。尾翼的安定面采用薄翼型设计，在保证足够舵效的前提下降低飞行阻力，升降舵的舵面转轴位于舵面前缘靠前位置，操纵时的舵面响应线性度好，不会出现操纵量与舵面偏转量不匹配的问题。
