航空发动机推力矢量喷管结构设计

推力矢量喷管作为航空动力系统的核心排气调节部件，主要配装于高机动飞行器的涡轮发动机尾部，直接决定战机的超机动飞行能力与排气效率，在过失速机动、短距起降、超音速巡航等飞行场景中承担关键作用。不同于常规固定截面喷管，该结构可通过调节喷管出口截面的角度与面积，改变发动机排气流的方向与流速，将排气推力转化为直接的姿态控制力矩，大幅降低飞行器对战机气动舵面的依赖，在大迎角飞行状态下仍能提供可靠的姿态控制能力，有效拓展飞行器的飞行包线。

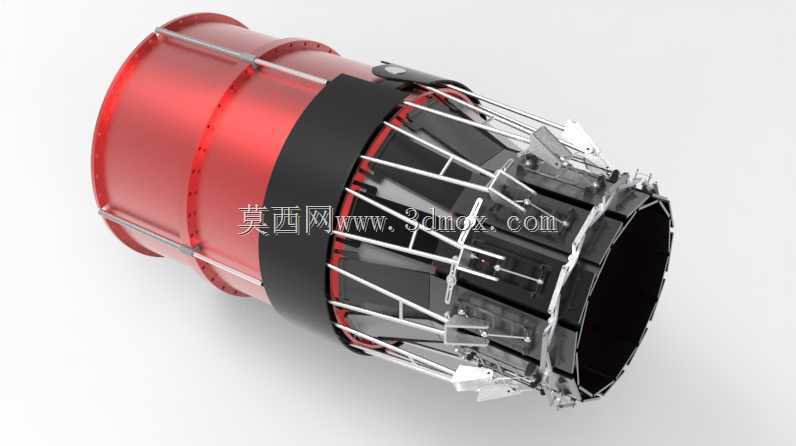

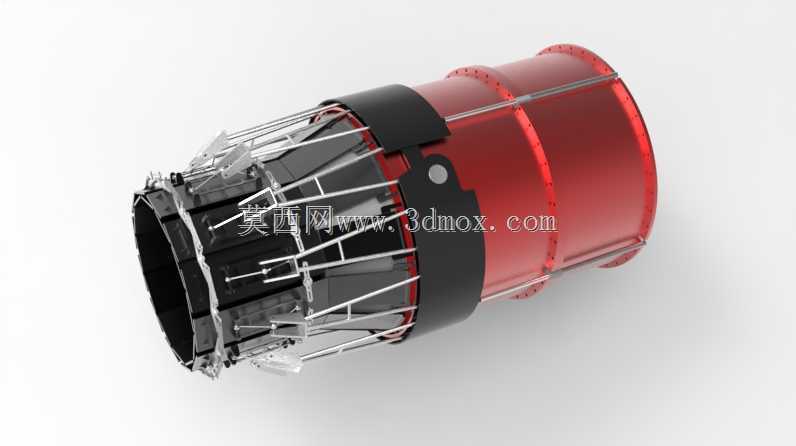

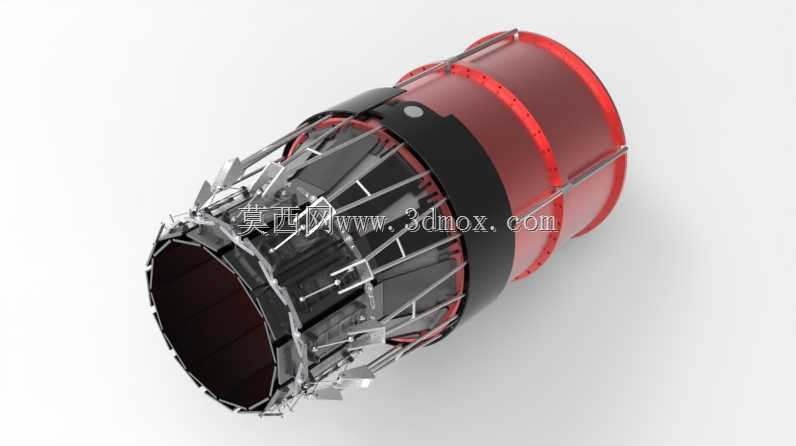

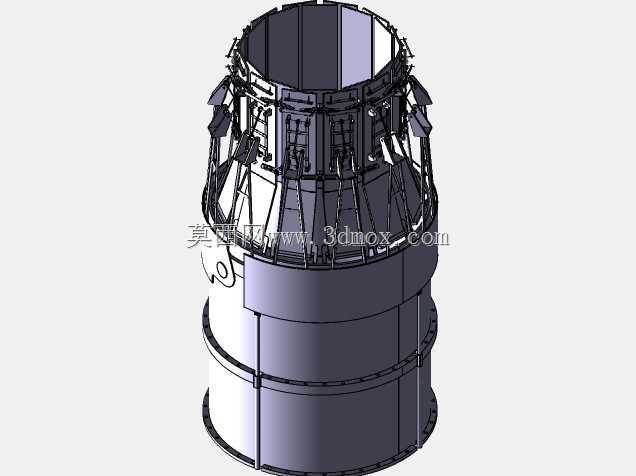

从结构设计逻辑来看，该喷管采用收敛-扩张型流道构型，整体分为前段安装连接段、中段调节作动段、尾段出口导流段三个核心部分。前段为等直径圆柱筒体结构，外壁设置多道环形加强筋与安装法兰，用于和发动机涡轮后机匣对接，安装边界需匹配发动机尾部的安装节位置，保证同轴度误差控制在允许范围内，避免高温排气泄漏引发结构故障。中段为矢量调节核心区域，周向均匀布置多组可调收敛片与扩张调节片，每片调节片通过铰接连杆与作动筒连接，作动筒同步驱动连杆机构实现调节片的同步偏转，既可以沿周向同步收放改变喷管出口截面积，匹配不同工况下的发动机排气流量需求，也可以实现单侧差动偏转，改变排气流的喷射方向，实现推力矢量控制。调节片之间采用密封片搭接结构，可在高温排气环境下补偿热膨胀变形，避免高温燃气泄漏冲刷作动机构。

设计过程中需重点考虑高温工况下的结构可靠性，喷管内壁直接接触上千摄氏度的发动机排气，因此结构设计时预留了足够的热变形间隙，调节连杆采用铰接间隙配合，避免热胀冷缩导致机构卡滞。外壁的环形箍带结构用于承受喷管内部的气压载荷，将调节片的支撑载荷均匀传递到前段筒体上，降低局部应力集中。喷管的整体外形尺寸需匹配发动机尾部的装机空间，最大外径不超过发动机舱段的设计边界，轴向长度需满足作动机构的布置行程要求，同时保证喷管出口与飞机尾部整流罩的间隙合理，避免排气流冲刷机体结构。

在实际工程应用中，该类喷管的调节精度直接影响飞行器的控制品质，设计时需保证各调节片的偏转同步性误差控制在极小范围内，连杆机构的传动间隙需严格管控，避免矢量偏转时出现推力不对称引发的姿态扰动。同时结构需承受发动机工作时的强振动环境，所有铰接点均采用耐磨衬套结构，提升长期工作的结构寿命，满足飞行器全寿命周期内的使用要求。
