ULA火箭轻量化连接支座结构设计

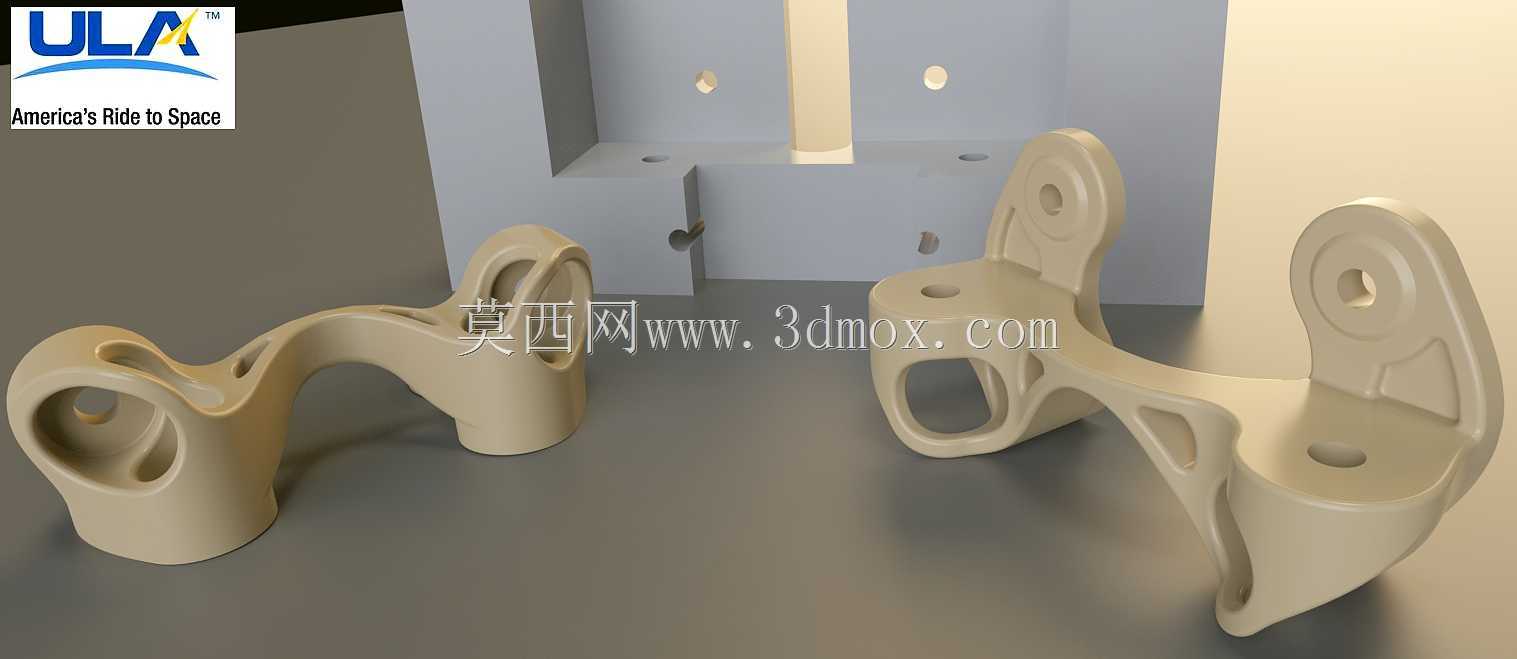

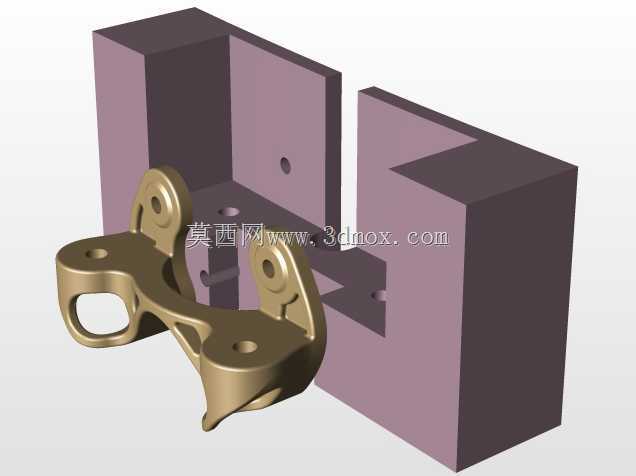

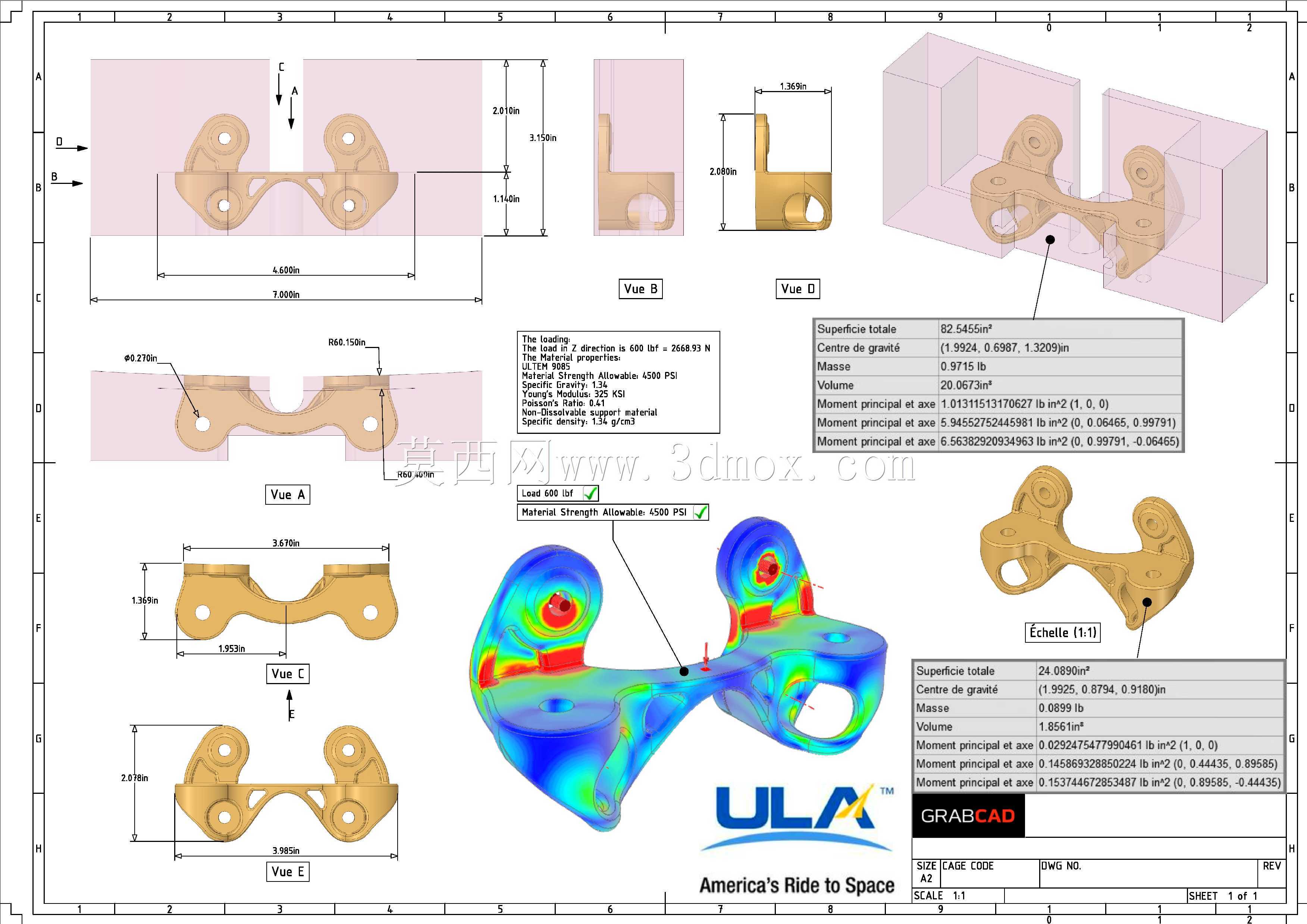

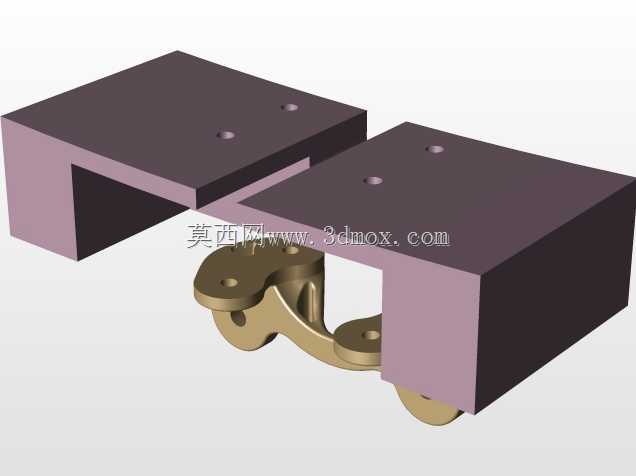

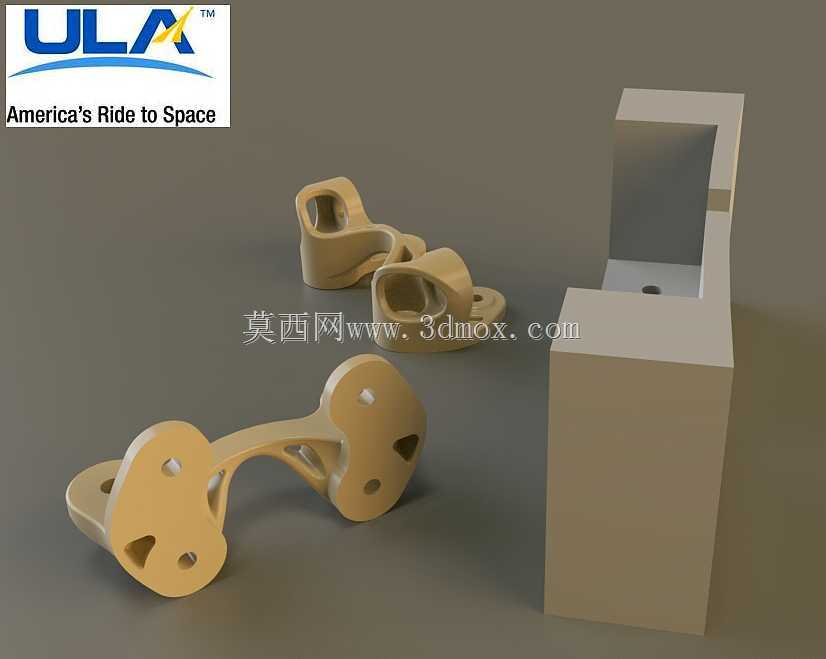

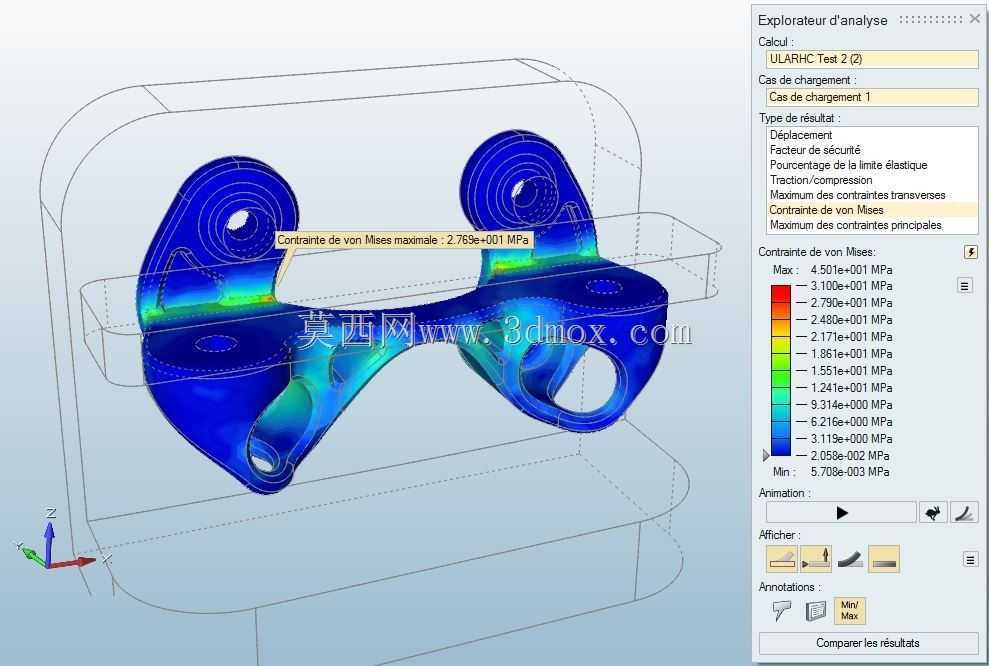

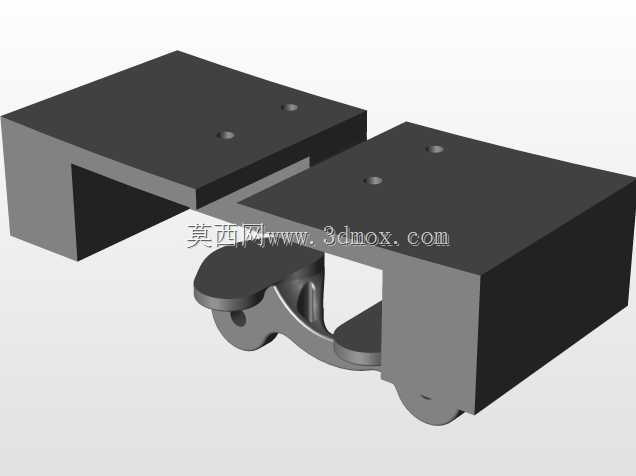

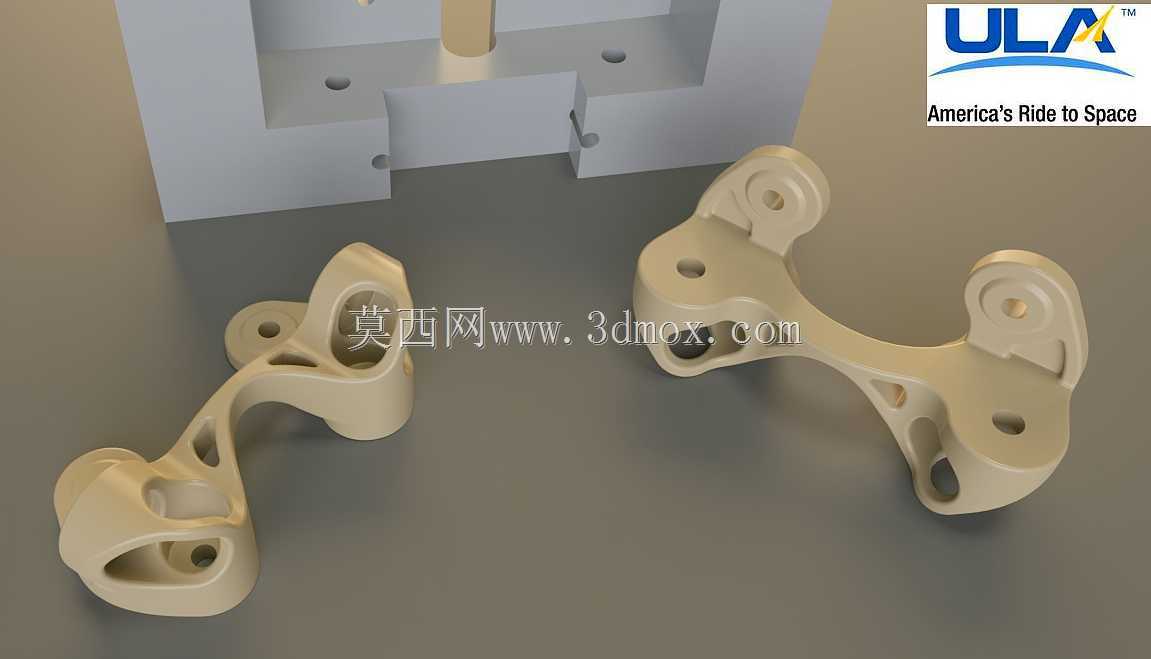

该构件为航天运载火箭箭体内部的承力连接支座，主要应用于火箭起飞阶段的部段载荷传递场景，承担相邻舱段之间的剪切力、轴向拉压力以及飞行过程中的振动载荷，是保障箭体结构连接可靠性的关键受力件。从结构设计逻辑来看，该支座采用了拓扑优化后的仿生流线型构型，摒弃了传统金属支座的实心块体设计，在非主要传力路径上做了大面积的材料去除，通过弧形过渡的镂空筋条构建连续的传力路径，既保证了载荷能够从安装端顺畅传递到对接端，又最大限度降低了构件自身的结构重量，契合航天发射场景对零部件重量克克计较的设计要求。构件两端设置有带同轴安装孔的对接耳片，耳片端面做了平面度精加工处理，能够保证与对接面的紧密贴合，避免安装后出现附加弯矩；中部的连接臂采用变截面曲面过渡，所有转角位置均做了大圆角处理，有效降低了应力集中系数，在承受交变振动载荷时能够减少疲劳裂纹萌生的概率。从安装边界来看，两端耳片的安装孔位间距、孔径尺寸均匹配对应箭体舱段的对接接口，安装时可通过高强度螺栓穿过耳片孔完成与相邻舱段的刚性连接，支座底面的支撑柱结构能够贴合舱段内壁的安装基准面，提供额外的支撑刚度，避免受载时出现连接面翘曲变形。在实际使用场景中，这类支座需要承受火箭起飞阶段的发动机强振动、跨音速飞行阶段的气动载荷以及级间分离时的瞬时冲击载荷，因此结构设计上在保证轻量化的同时，对传力路径上的筋条厚度做了针对性加强，所有镂空区域的边缘均做了圆弧过渡，避免加工和使用过程中出现应力开裂。不同于常规工业设备的连接构件，航天用连接支座对重量冗余度的控制极为严苛，该设计通过拓扑优化算法迭代生成的曲面构型，在满足同等承载能力的前提下，相比传统机加工的实心支座减重幅度超过40%，同时一体化的构型减少了零件数量，降低了装配环节带来的连接失效风险，能够适配火箭快速总装的工艺要求。构件的外形曲面均为连续顺滑的自由曲面，既能够减少飞行过程中可能出现的应力集中，也适配增材制造的加工工艺，无需额外设计支撑结构即可完成一体化成型，加工完成后仅需对安装孔和对接端面做少量精加工即可满足装配精度要求，有效缩短了零部件的生产制造周期。
