四旋翼无人机单体高速铣削加工模具结构

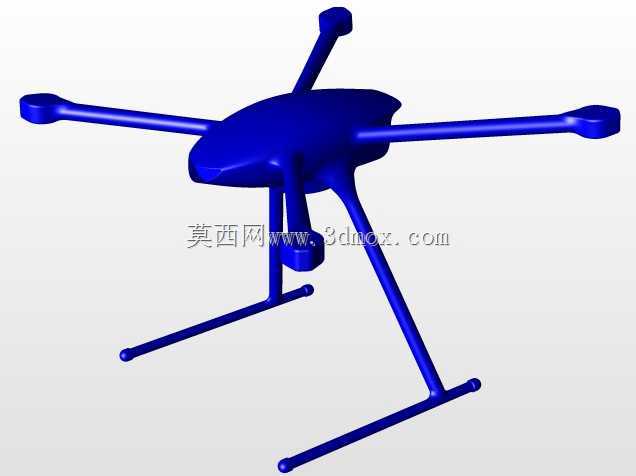

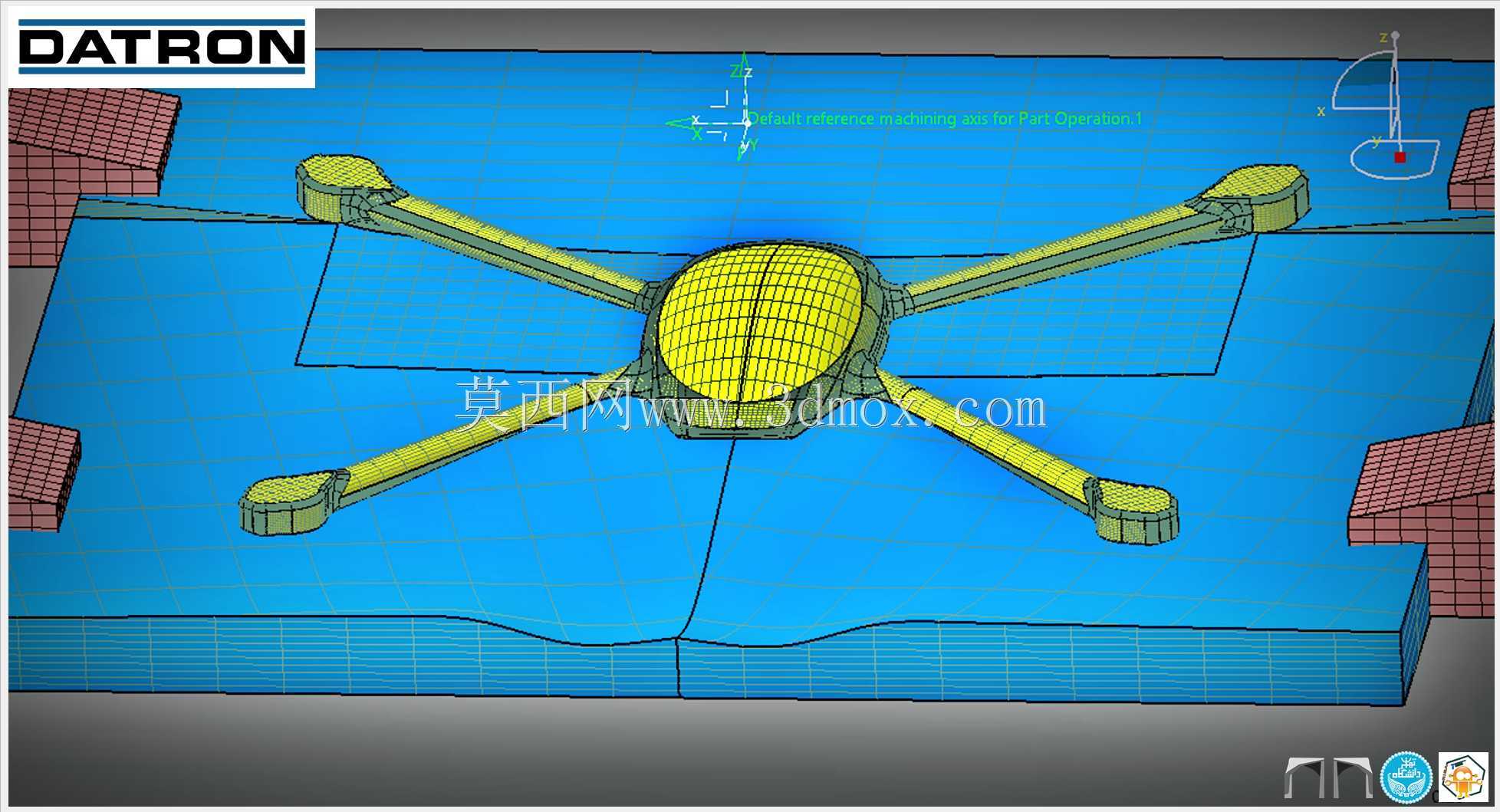

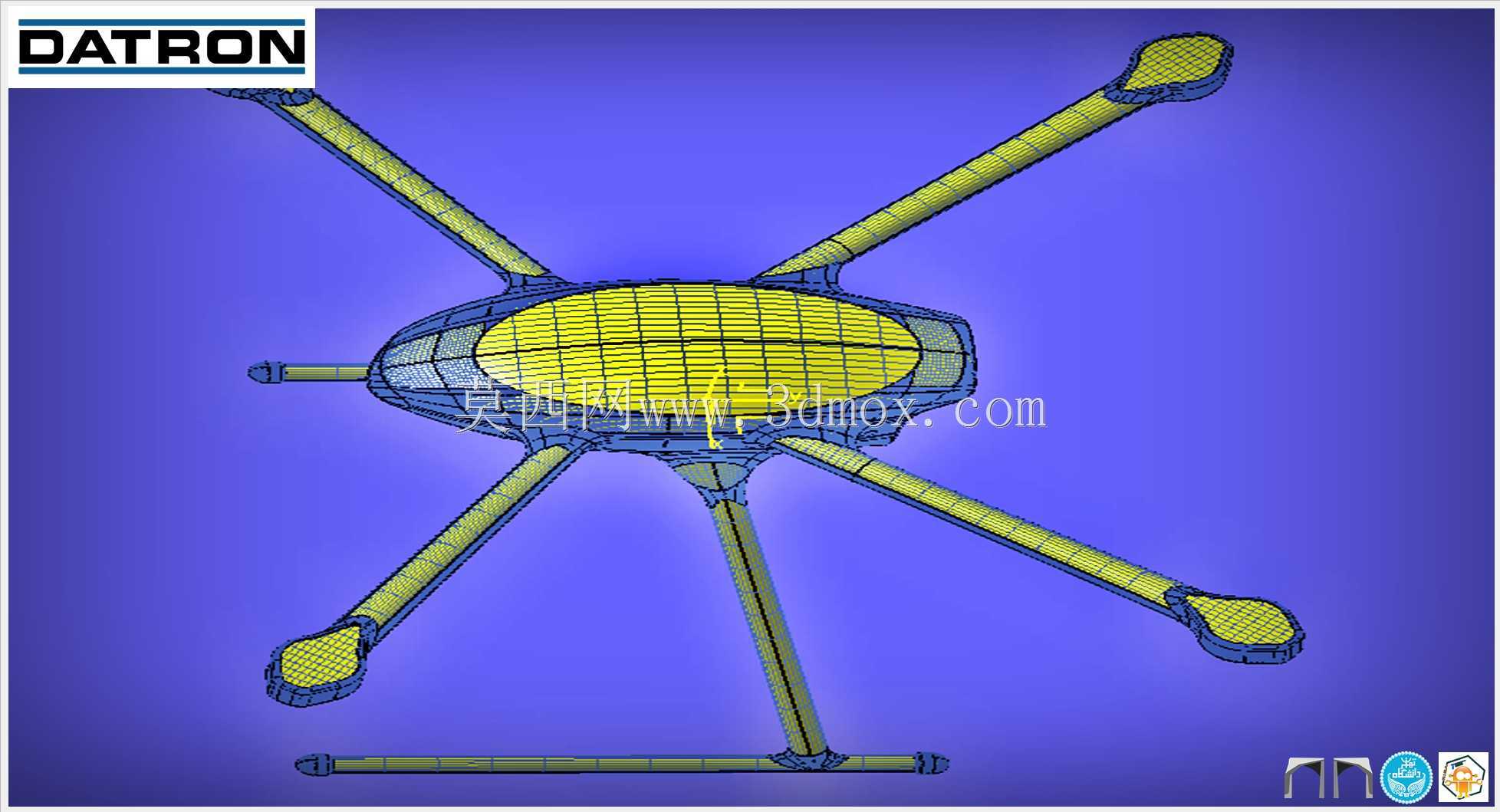

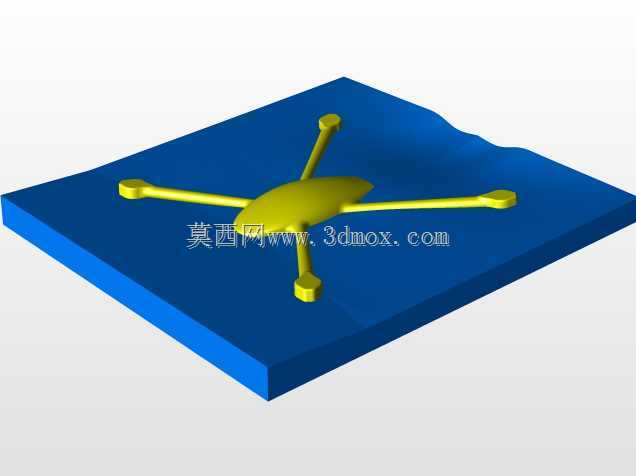

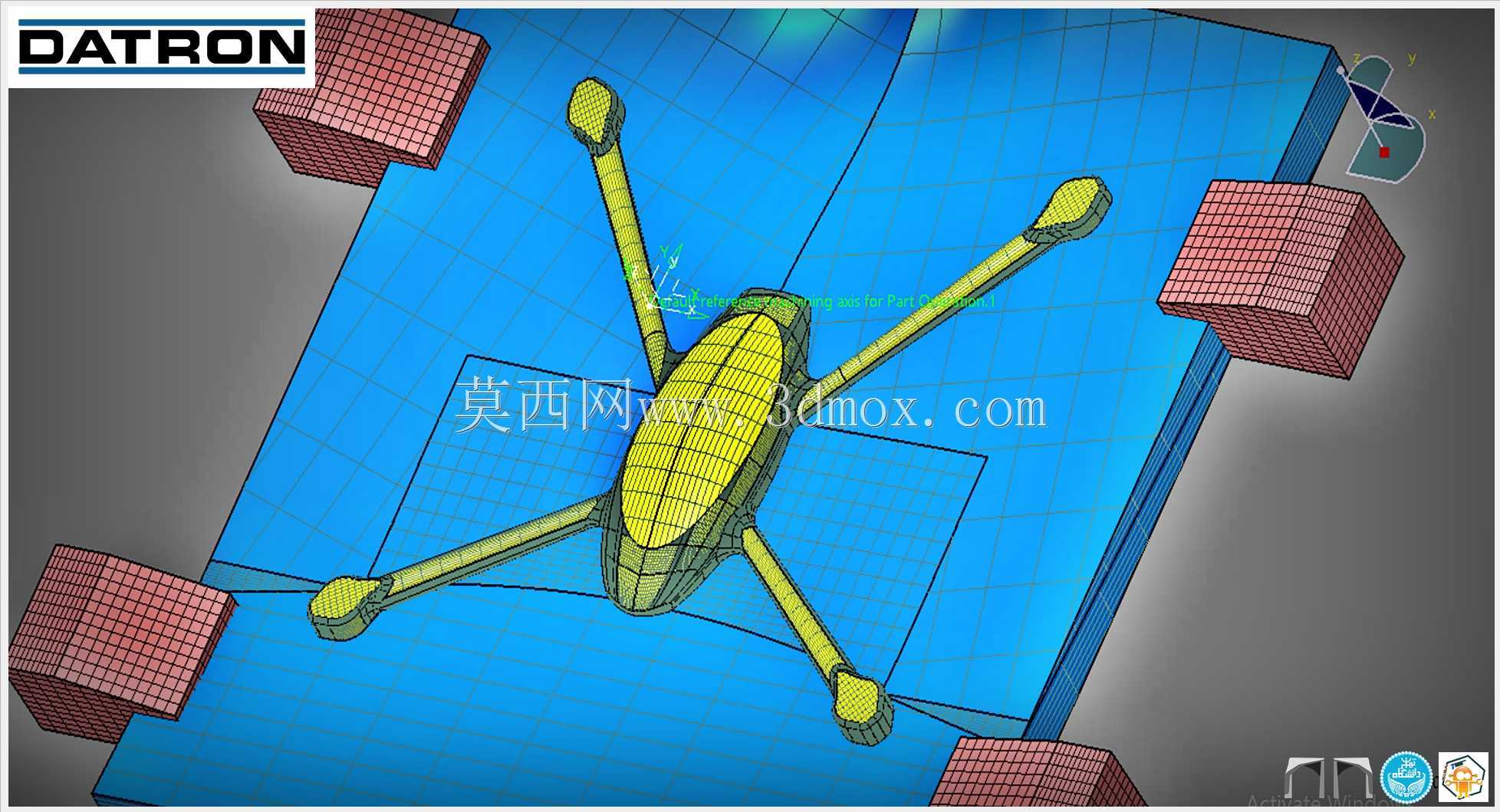

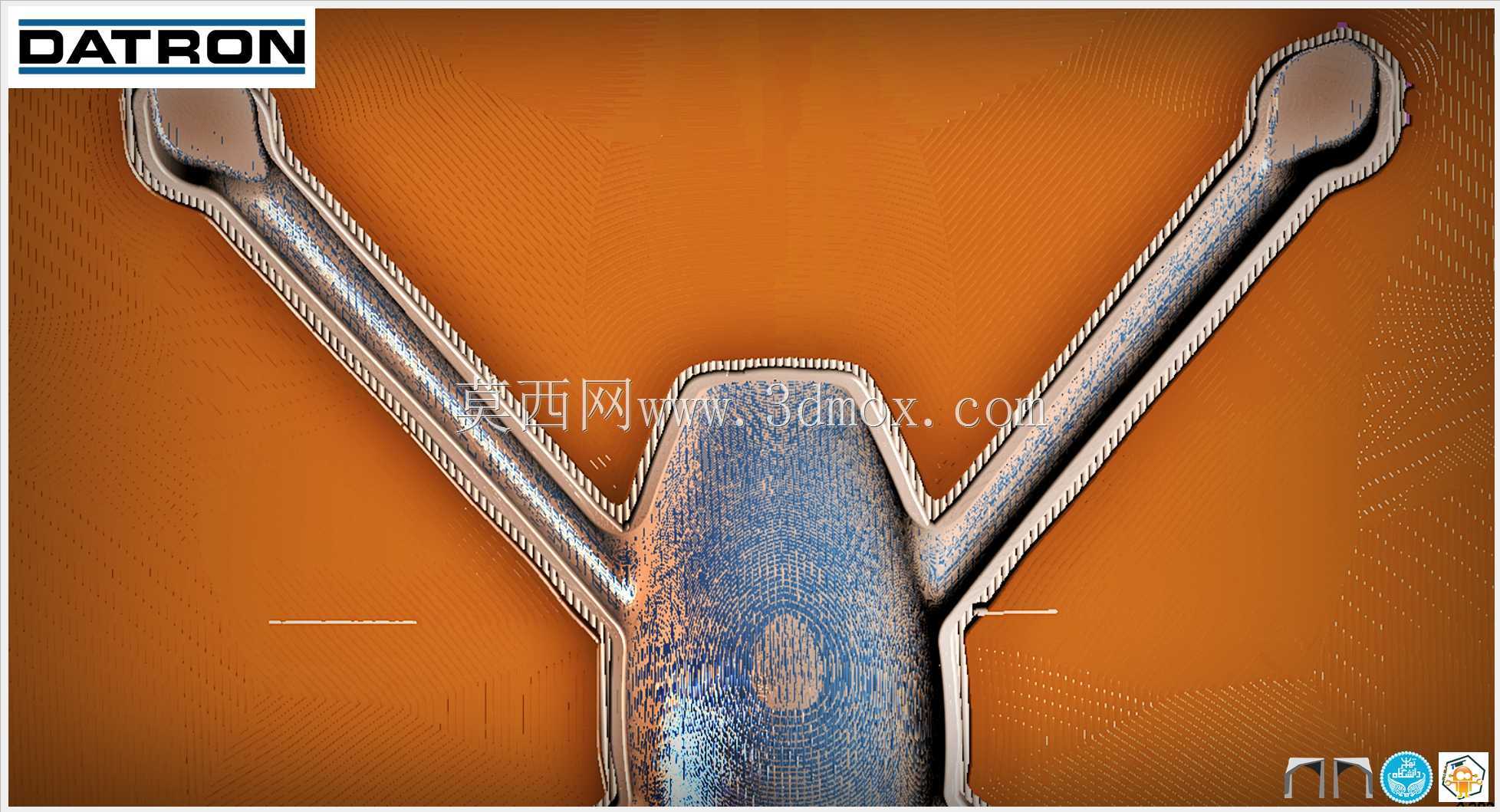

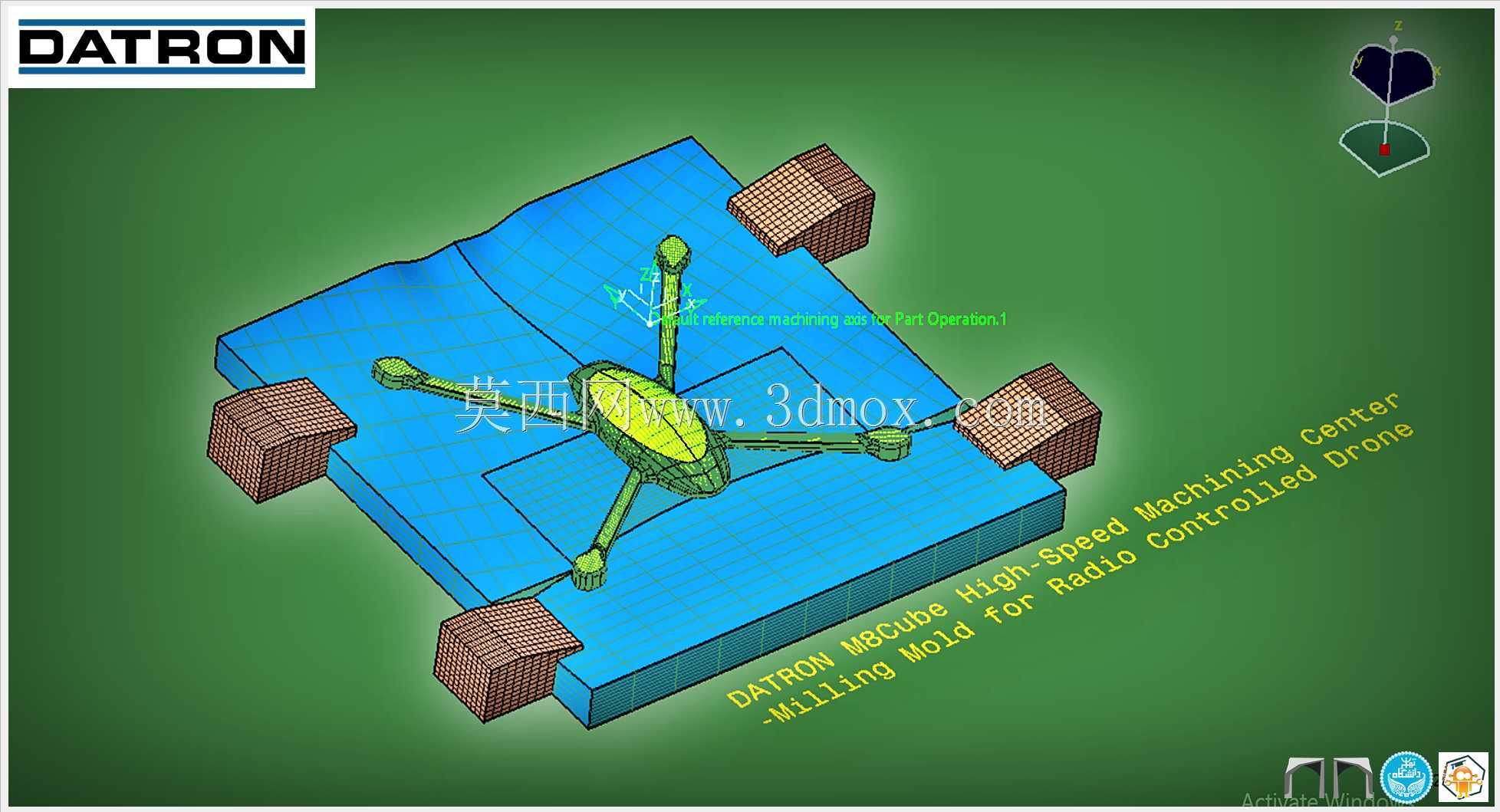

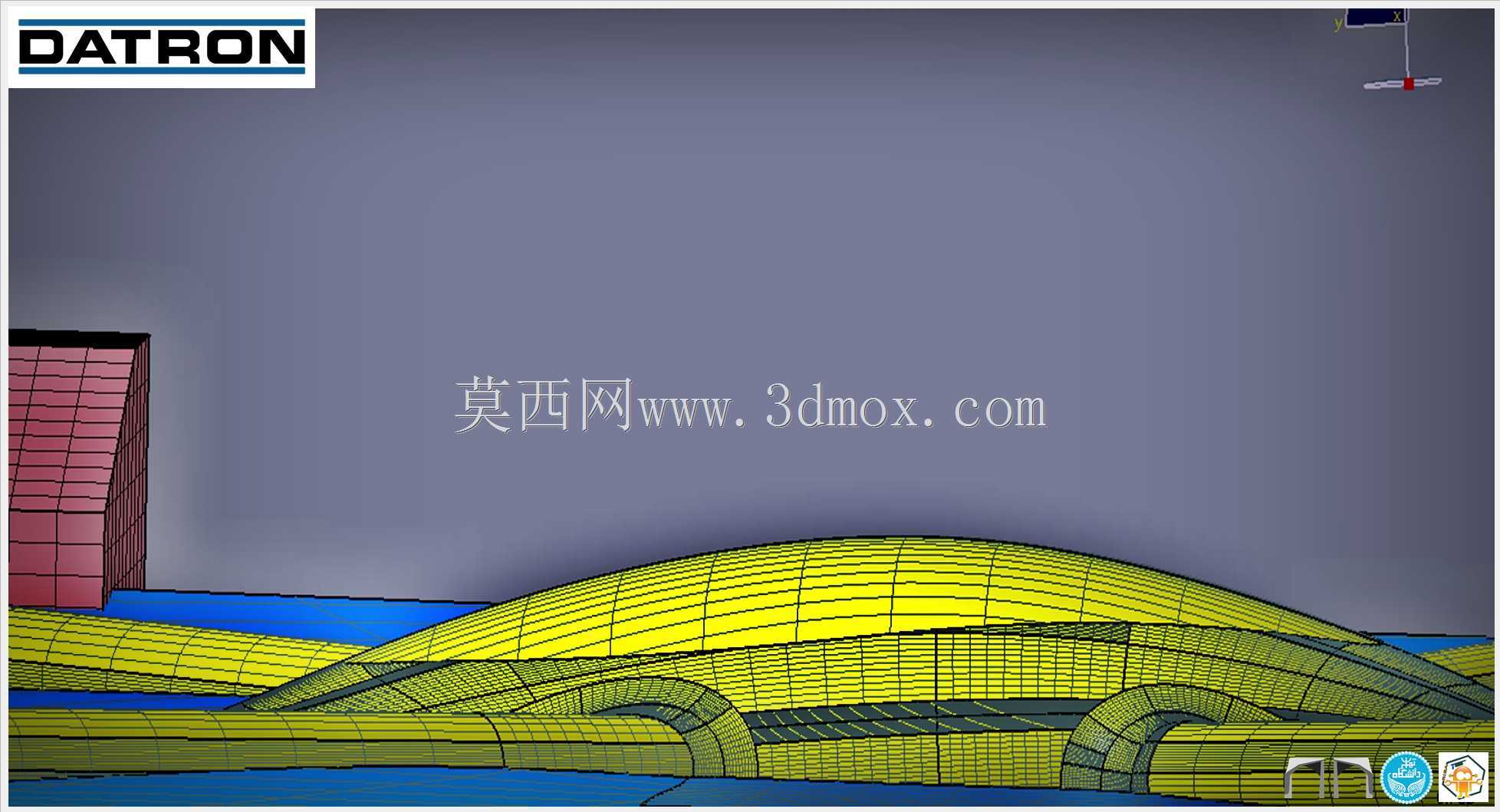

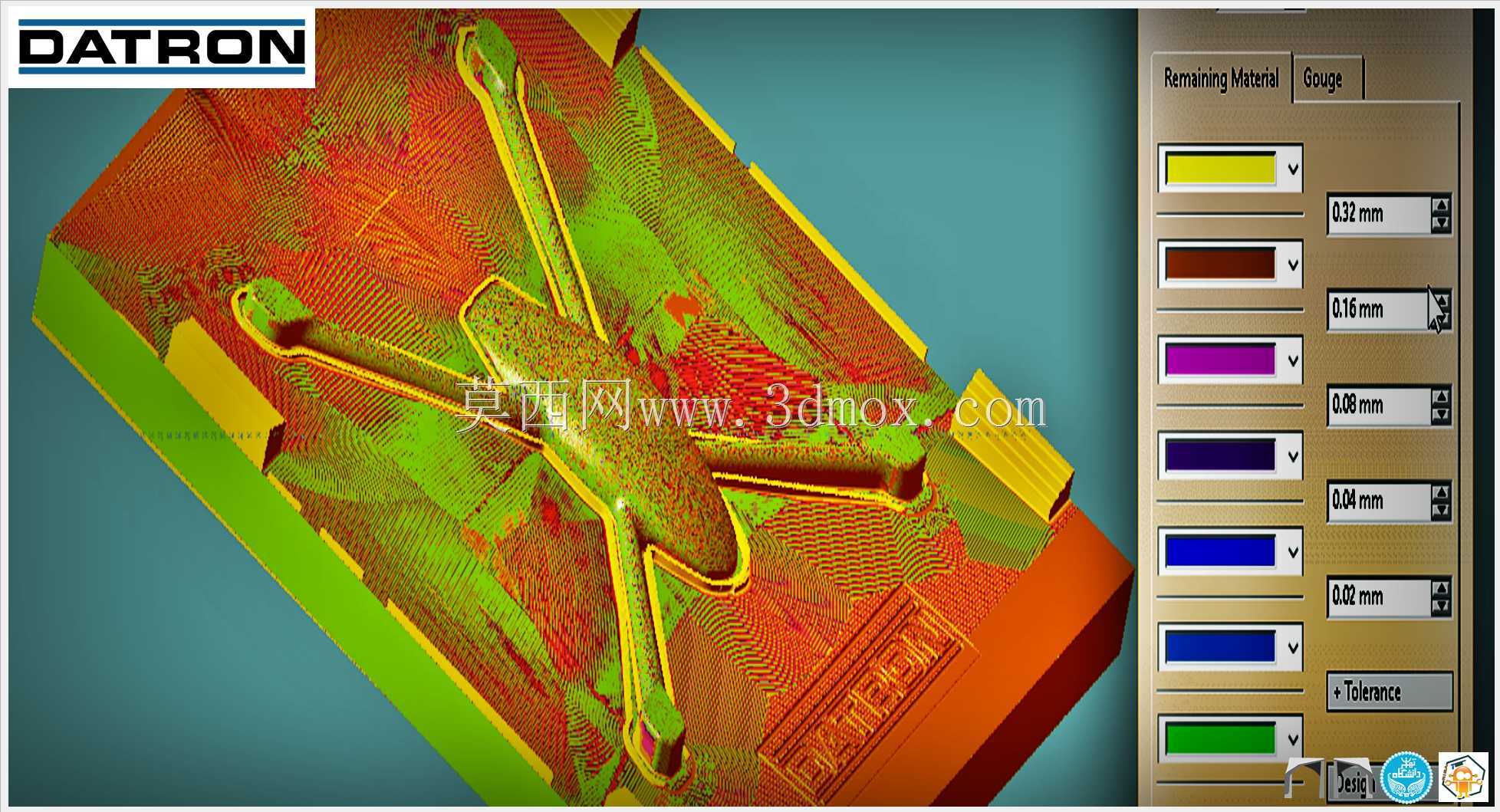

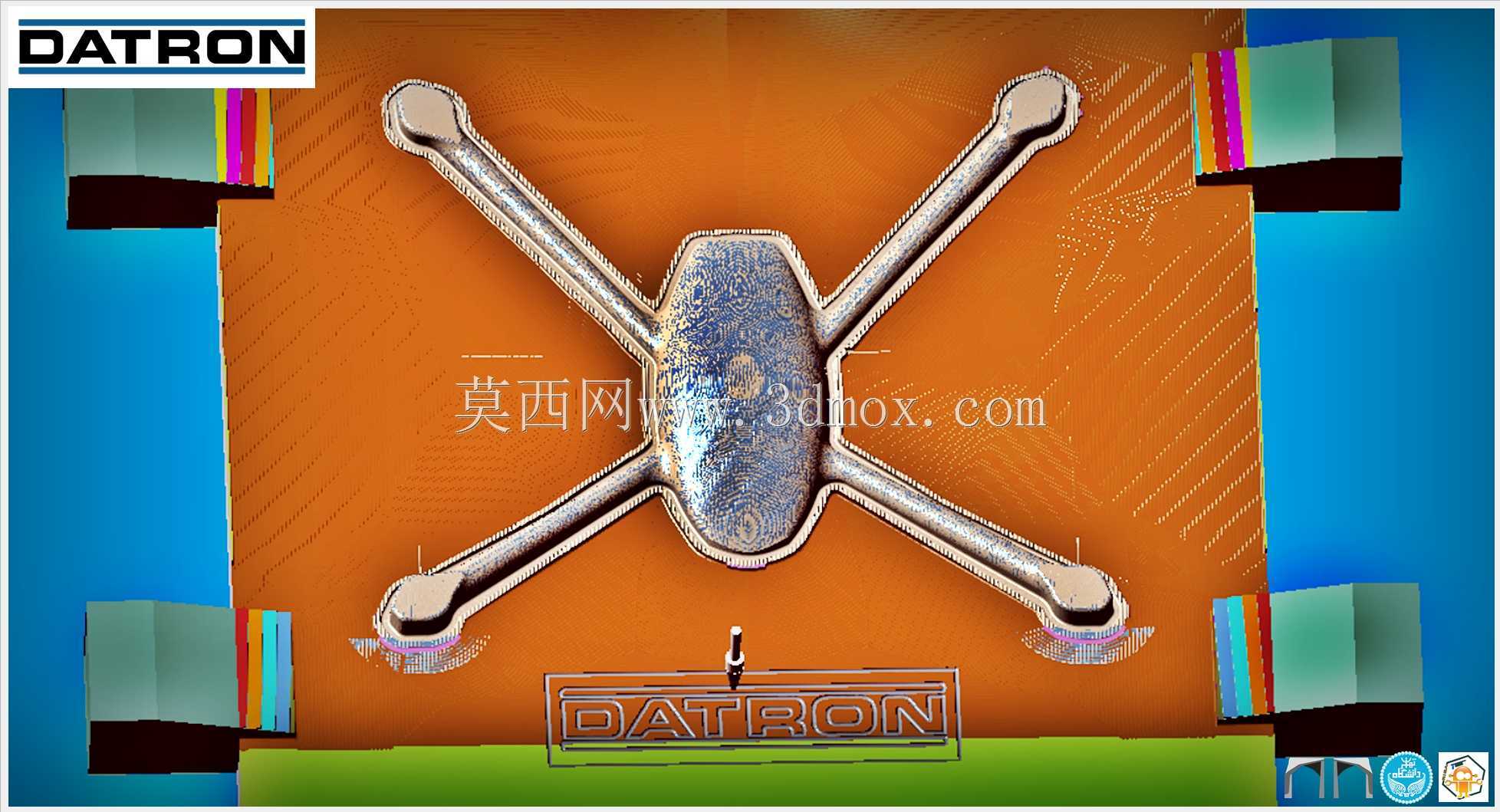

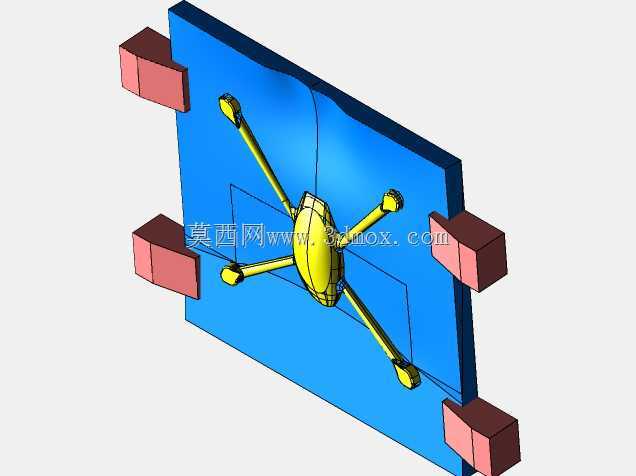

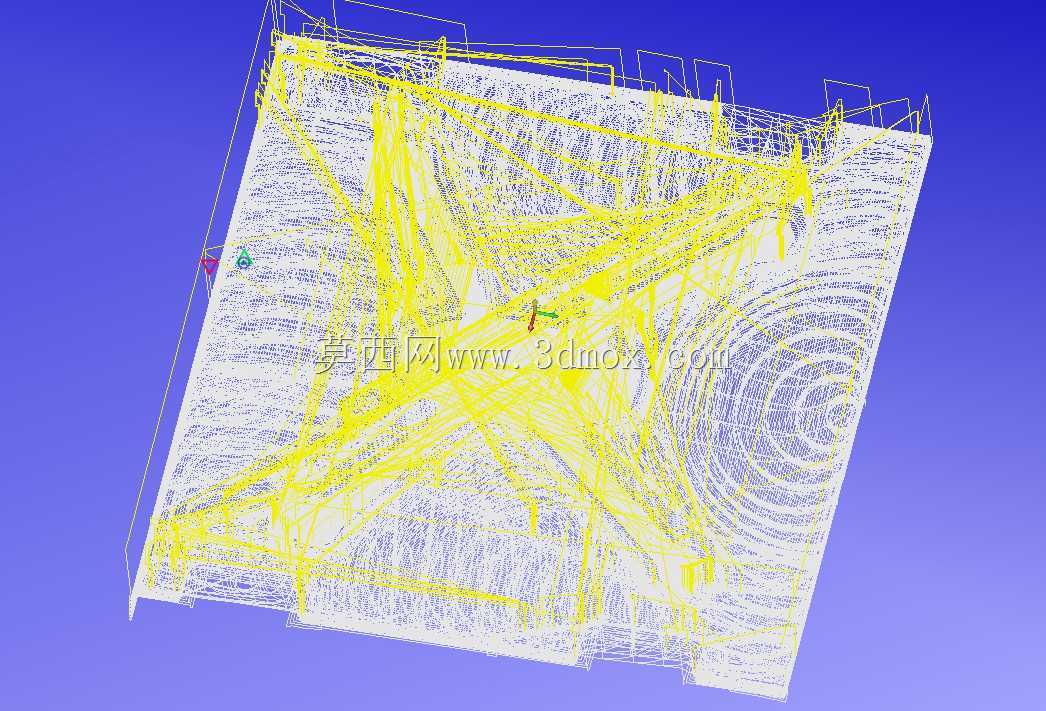

这套模具对应高速加工中心的实际加工场景，核心用途是完成小型四旋翼无人机单体壳体的一体化铣削成型，适配小批量航模类零部件的精密加工需求，无需拆分多套模具拼接，能直接加工出无人机主体的完整结构特征，减少后续装配的对位误差。从设计逻辑来看，模具的分型面完全贴合四旋翼无人机的曲面外形，四个机臂的延伸位置做了单独的避让槽设计，加工时机床刀具可沿预设路径一次走刀完成机臂连接位的轮廓成型，避免多次换刀带来的接刀痕问题。模具的型芯部分完全复刻无人机内部的筋位布局，对应电池仓、飞控安装位的位置做了精准的凸台结构，加工完成的塑件无需二次修整即可直接装入电子元器件，省去后续的铣边、挖孔工序。考虑到高速铣削的切削特性，模具的型腔边缘做了0.2mm的圆角过渡，避免刀具在高速进给时碰到尖锐边角出现崩刀问题，同时在四个机臂的末端位置预留了装夹定位的工艺凸台，加工时可通过压板直接固定凸台位置，不会损伤模具的成型工作面。整套模具的安装边界完全适配对应高速加工中心的工作台T型槽间距，锁紧孔位的位置与机床工作台的固定孔位一一对应，装夹时无需额外制作转接板，直接通过螺栓即可完成模具在工作台上的定位锁紧，对刀时可直接以模具侧边的基准面为找正基准，缩短加工前的准备时间。模具的流道设计采用了单侧进胶的布局，对应无人机主体的头部位置，进胶点的直径控制在0.8mm，加工完成后去除浇口的痕迹极小，不会影响无人机外壳的外观完整性。在加工路径的规划上，模具曲面部分采用了等高铣削的走刀方式，平面部分采用平行铣削，刀具在不同加工特征之间的移动路径做了抬刀避让，不会刮擦已经加工完成的模具表面，同时针对无人机机臂的薄壁特征位置，模具对应位置做了局部加厚的支撑结构，避免高速切削时因切削力过大导致模具薄壁位置出现振纹，影响最终塑件的表面质量。
