改造玩具挖掘机构建纳萨鲁纳采样装置

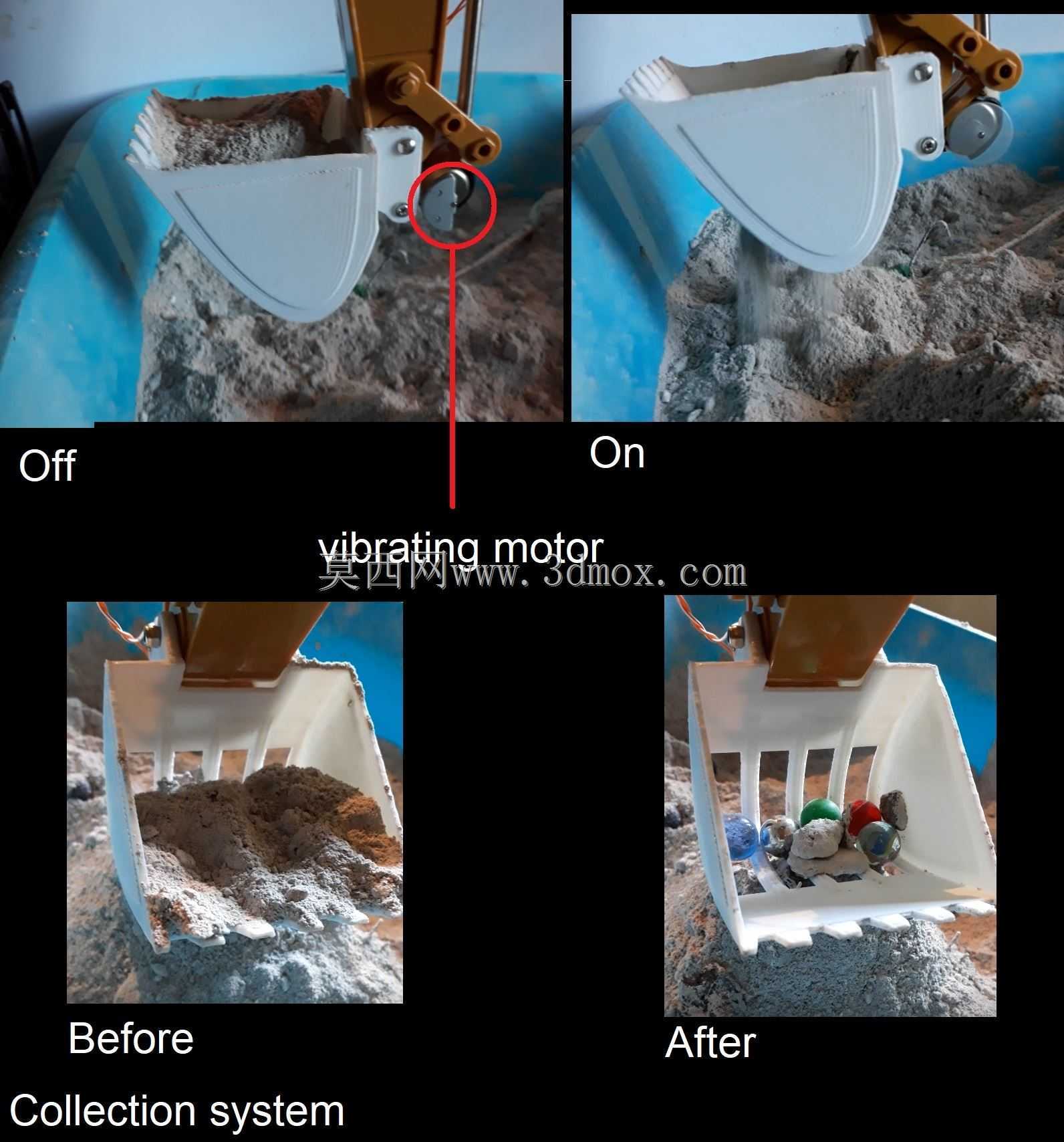

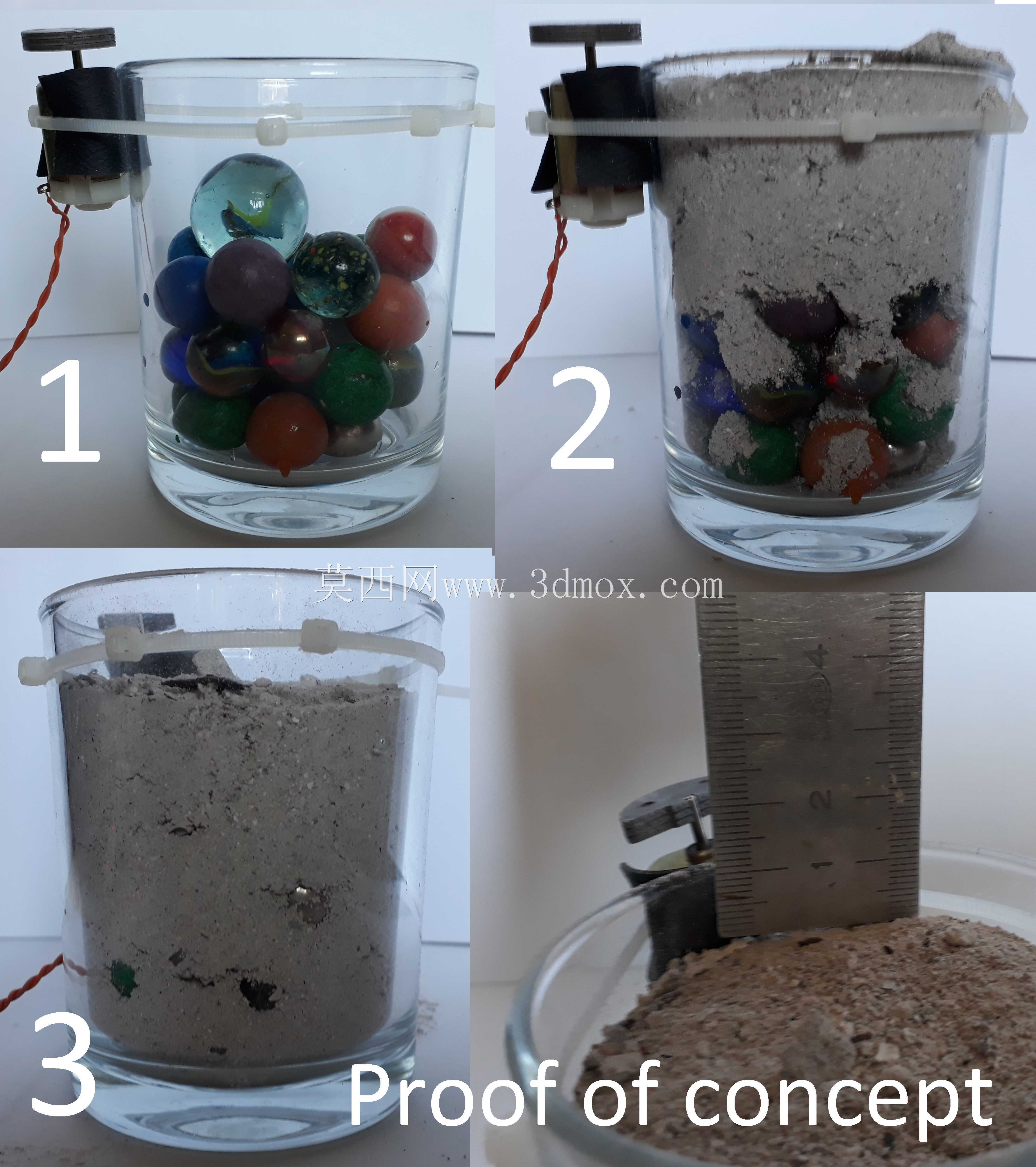

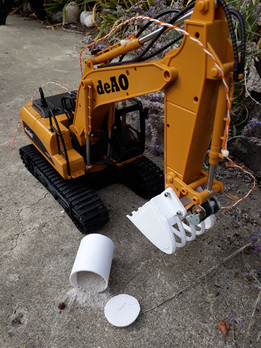

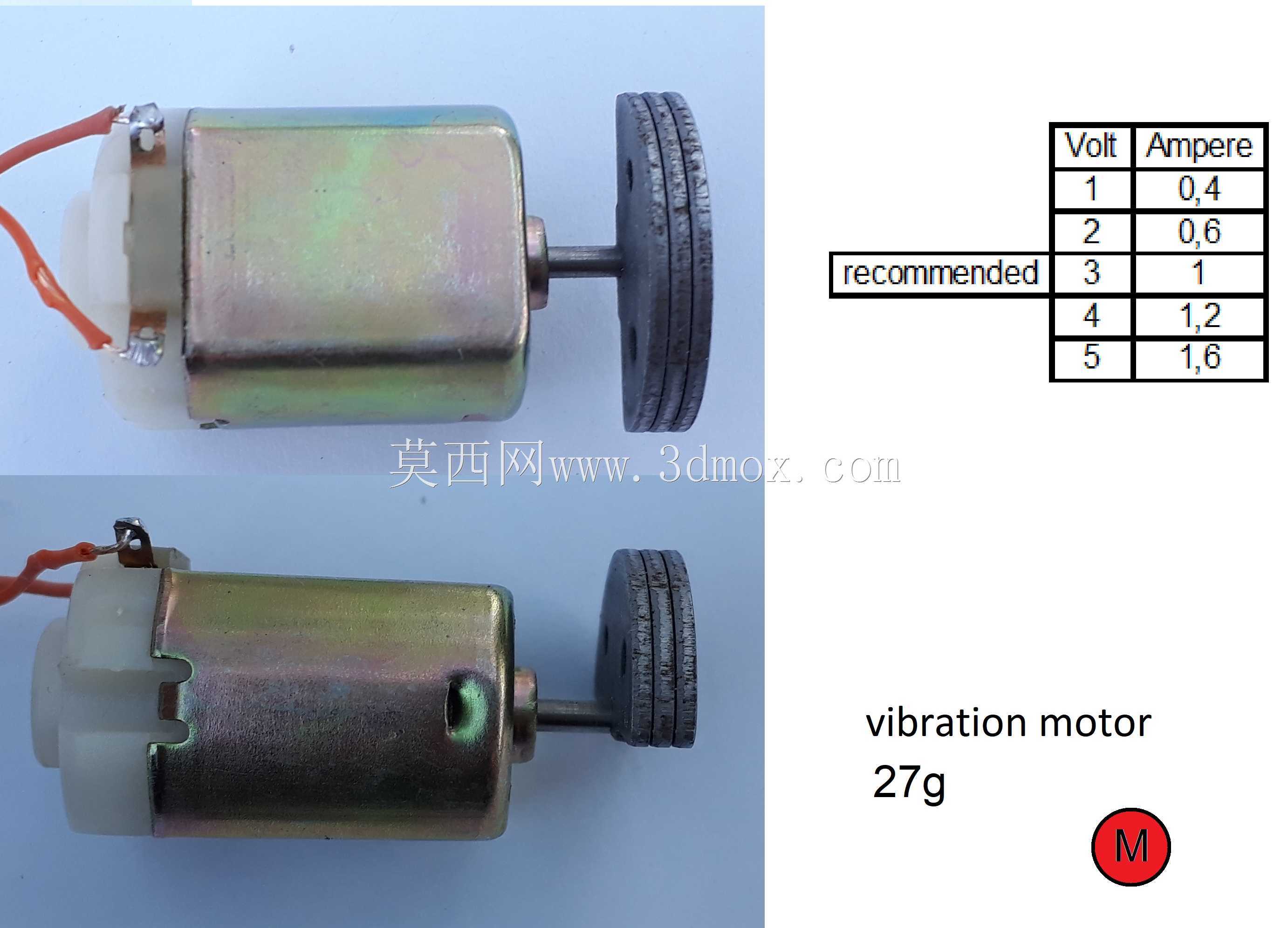

这套基于小型履带挖掘机改造的采样作业装置，核心适配狭窄空间内的散料采样与分拣场景，可在户外松散地面、实验模拟场地完成颗粒物料、块状杂物的分类拾取作业，替代人工进入存在扬尘、狭小操作风险的区域完成采样动作。装置搭载两组独立振动马达，分别承担物料组织与排序功能，排序马达带动铲斗产生高频微幅振动，接触地面时可快速拨开表层浮尘，让埋在粉尘下的块状物料露出，配合机械臂的下压动作完成石块等硬质物料的夹持拾取；组织马达负责铲斗内物料的抖动筛分，拾取混合物料后通过振动让粉尘从铲斗缝隙漏出，保留目标采样块料，避免无效粉尘被带入采样容器。

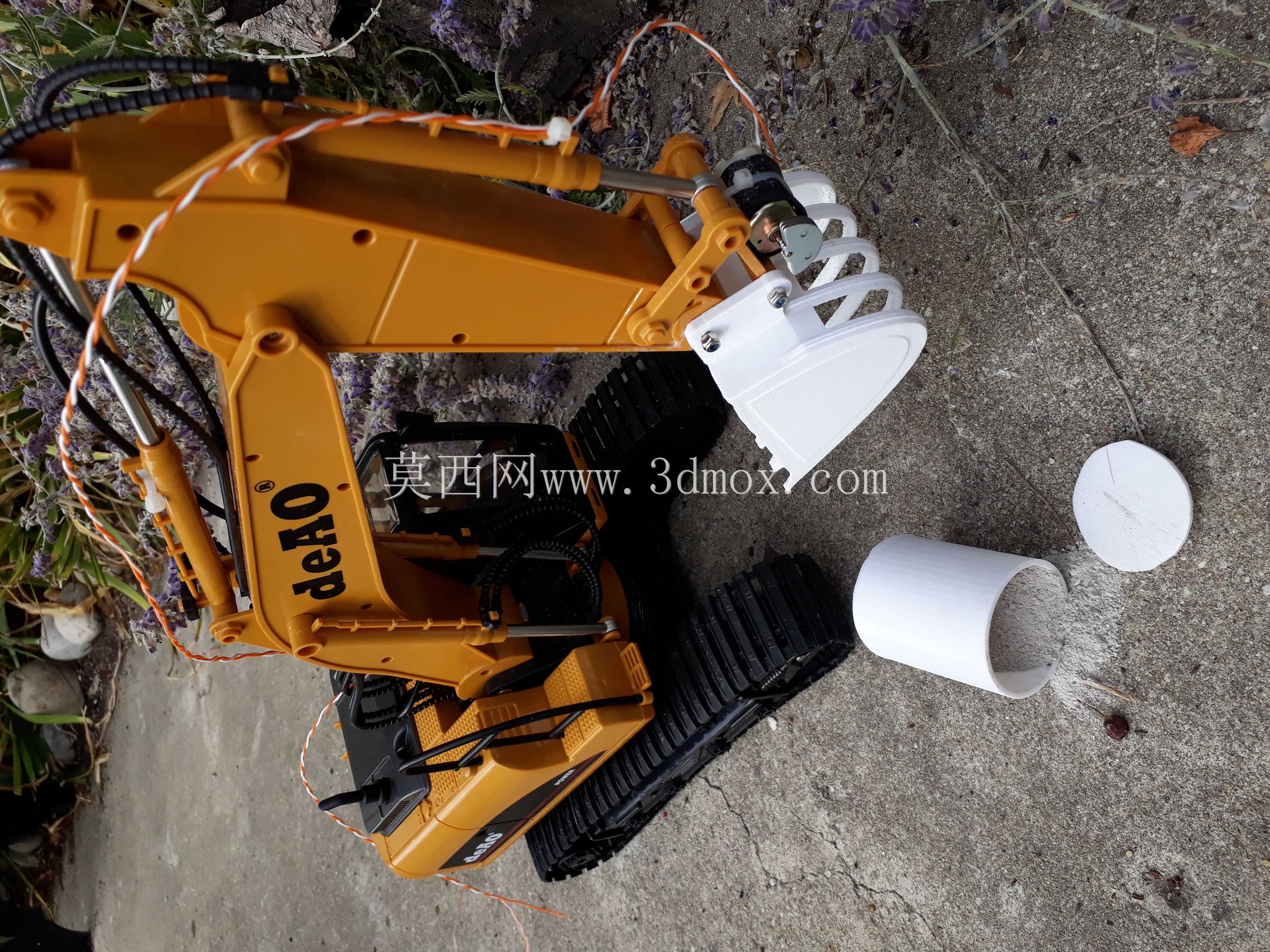

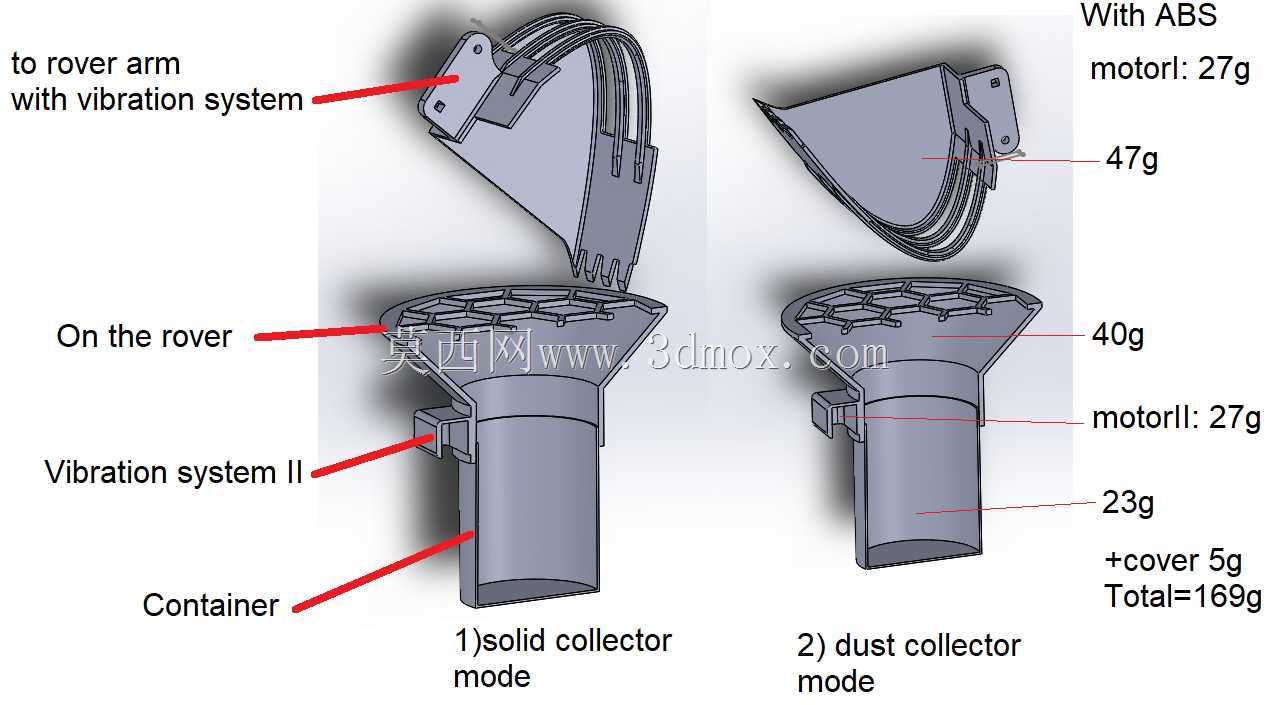

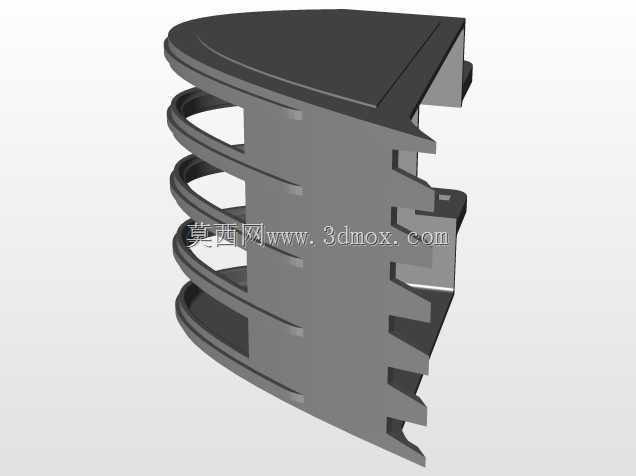

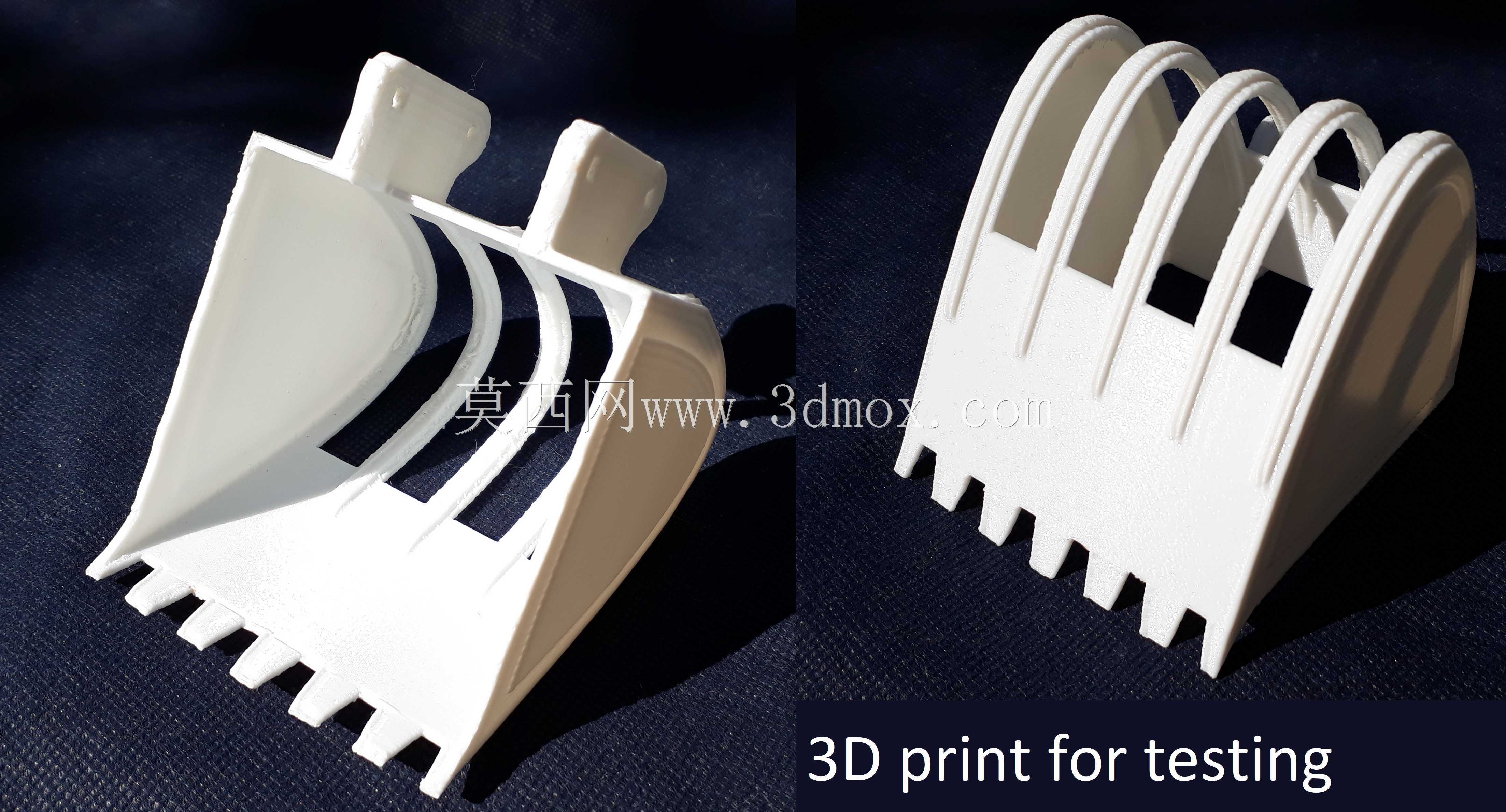

设计阶段直接沿用原有玩具挖掘机的履带行走底盘与多自由度机械臂结构，省去了底盘行走、臂架铰接的重新建模工作量，仅对前端工作属具做针对性改造：将原有的一体化挖斗更换为带开合夹爪的筛分铲斗，夹爪边缘做圆弧过渡处理，避免夹取硬质物料时出现卡滞，铲斗侧壁开设均匀排布的漏缝，缝隙尺寸匹配常见采样粉尘的粒径，振动状态下可快速完成料尘分离。振动马达的安装位置做了动平衡调校，两组马达分别固定在铲斗背部与臂架铰接处，工作时的振动力不会传导至底盘导致整机移位，也不会影响机械臂关节的转动精度。

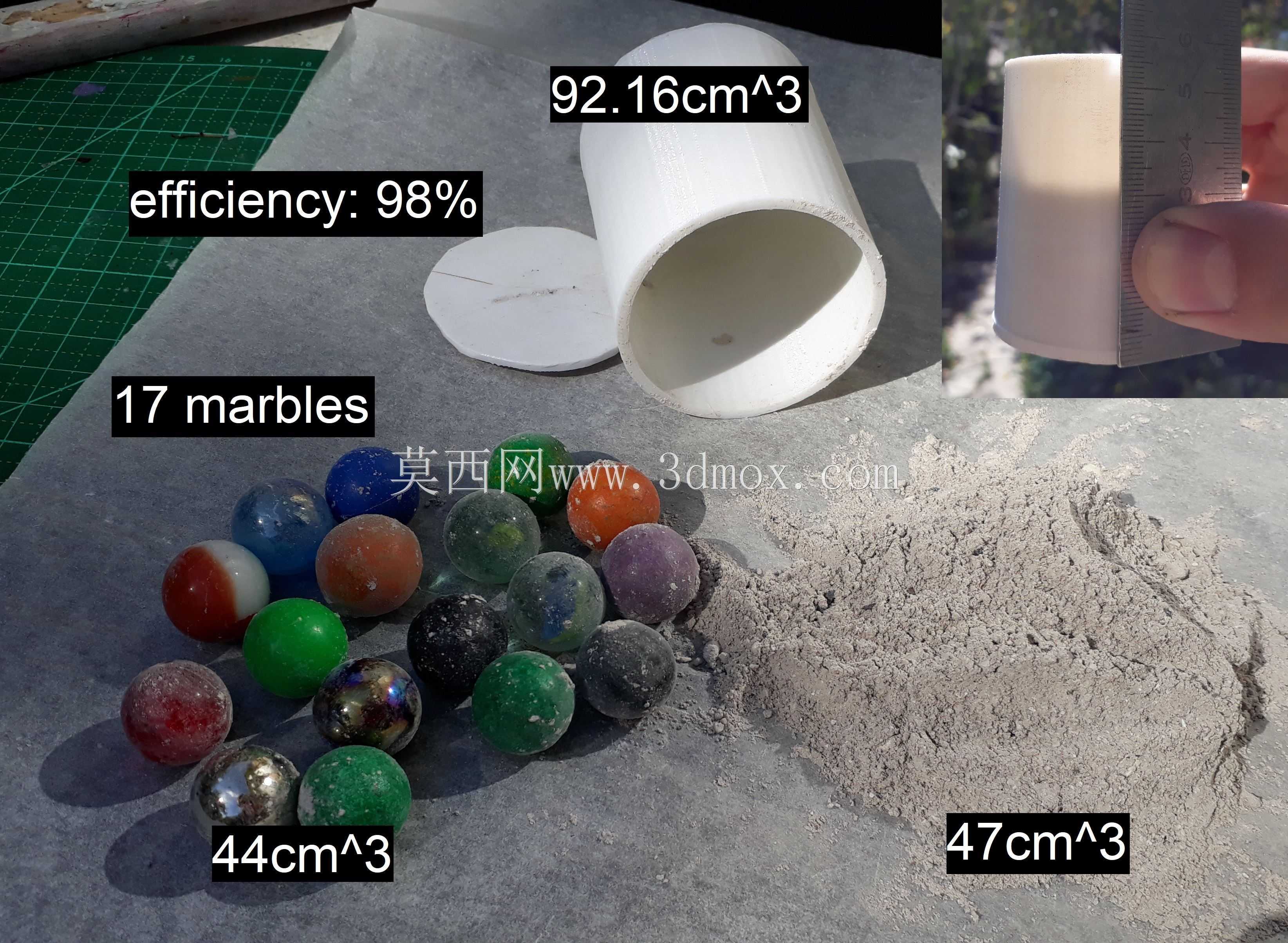

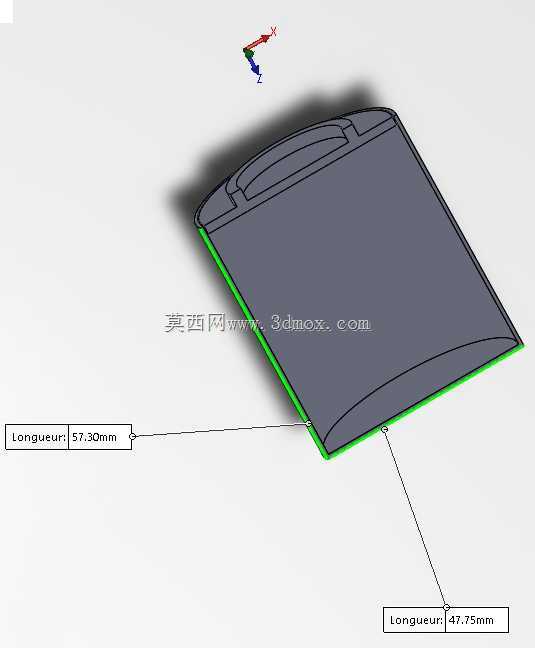

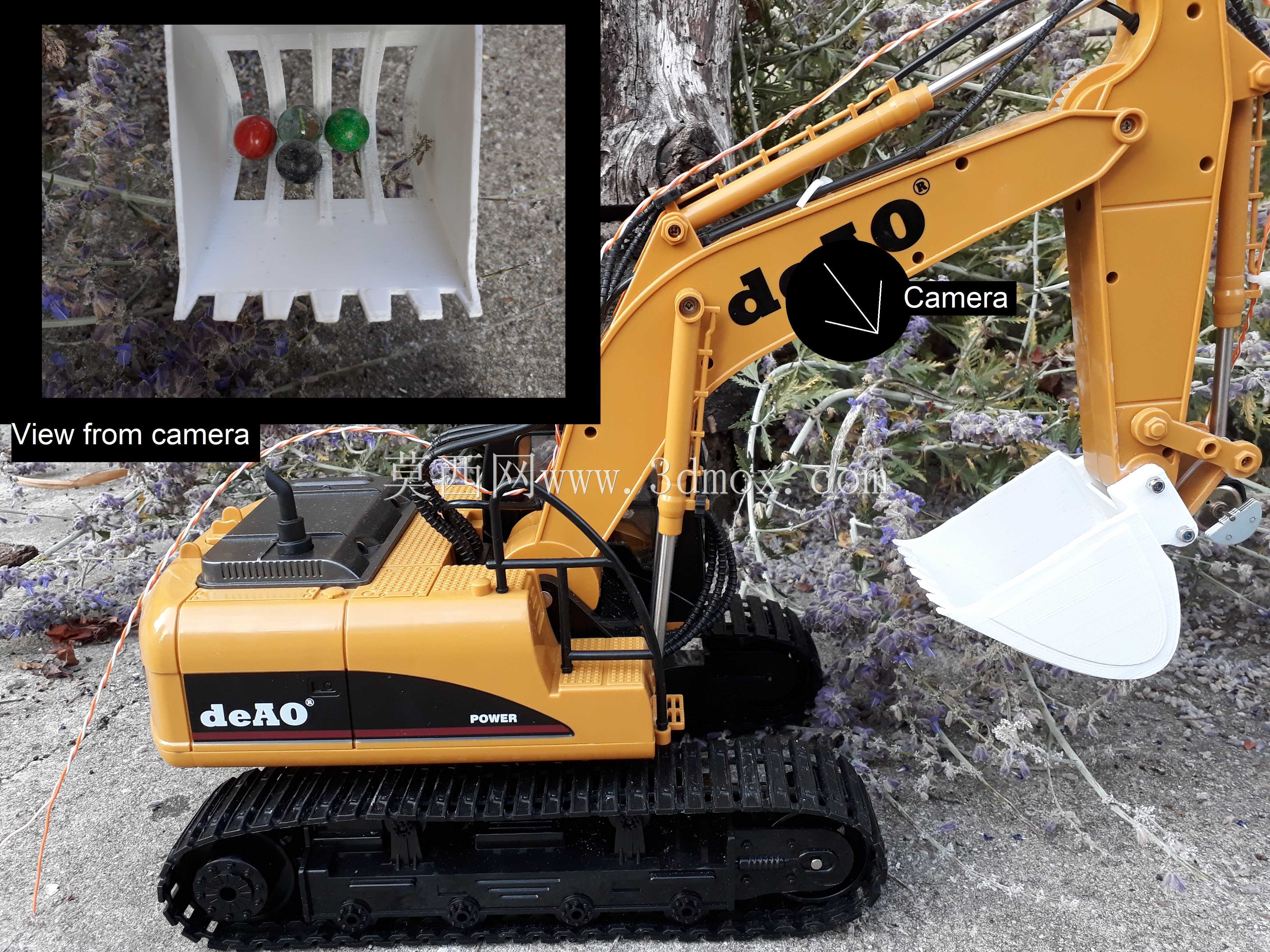

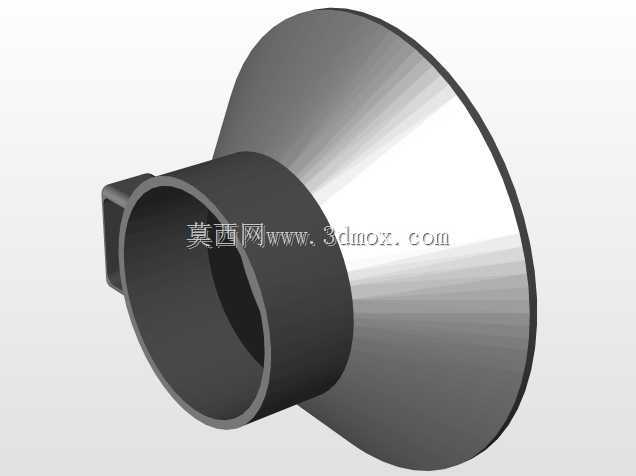

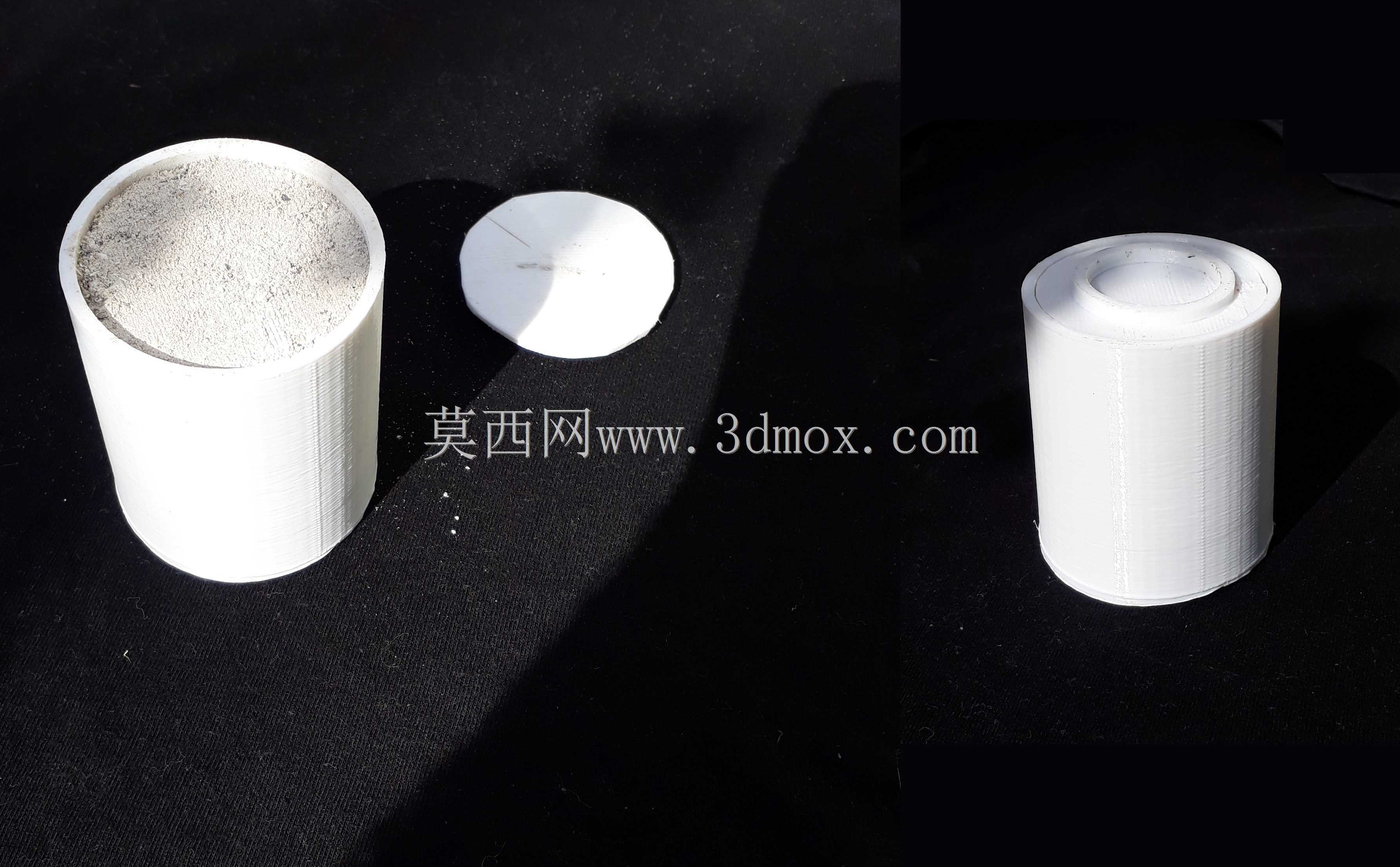

装置的安装边界控制严格，整机宽度为4.8厘米，作业状态下最大高度为5.73厘米，可适配直径5厘米以上的圆柱采样容器完成卸料动作，机械臂的最大伸展距离可覆盖机身前方12厘米范围内的作业面，履带底盘的接地比压经过调整，在松散沙土、水泥地面都能稳定行走不打滑。前端加装的微型摄像模块可固定在机械臂中段，镜头朝向铲斗作业方向，实时回传采样画面，操作人员可根据画面调整机械臂姿态，精准对准目标物料。铲斗的开合角度可在0到45度之间调节，夹取块状物料时闭合间隙控制在2毫米以内，不会出现小块物料从夹爪缝隙脱落的情况，收集粉尘时可完全闭合铲斗，避免扬起的粉尘散逸。

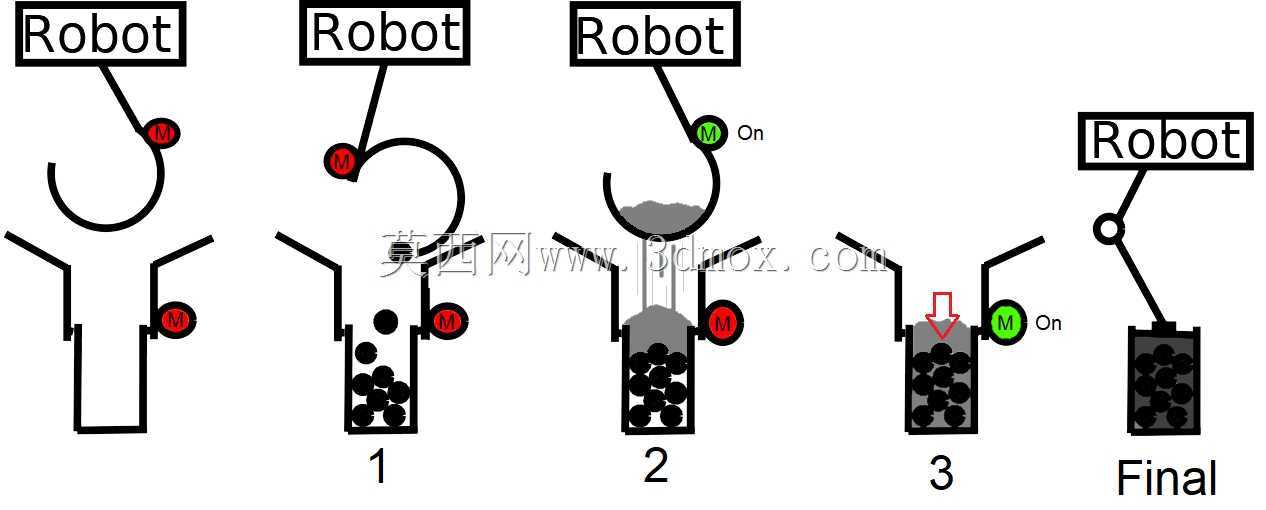

实际作业逻辑上，装置先通过行走机构移动到目标采样区域，排序马达启动带动铲斗贴地振动扫动，待目标物料露出后机械臂驱动夹爪闭合抓取，抓取后组织马达启动，抖落铲斗内附着的粉尘，再驱动机械臂移动到采样容器上方，张开夹爪完成物料投放。整套结构的运动部件全部做了间隙配合处理，振动工况下铰接处不会出现松旷，长时间作业的结构稳定性有保障，可用于地质采样模拟、小型物料分拣实验、教学演示等多个场景，改造思路也可迁移到其他小型作业机器人的属具设计中，通过振动筛分与机械夹取结合的方式，解决混合散料的快速拾取难题。
