山猫E325属具拇指夹结构设计

这款拇指夹是专为小型挖掘机适配的铲斗辅助作业属具，核心解决小型挖掘设备在零散物料、长条形废料、不规则构件转运作业中，仅靠铲斗兜取易滑落、夹持力不足的痛点。从实际作业场景来看，小型挖掘机常参与庭院改造、小型拆除、农牧场物料整理、厂区废料清运这类工况，作业中经常需要搬运废弃炉具、冰箱壳体、断木、废旧管材这类不规则物料，常规铲斗只能完成铲装动作，遇到这类易滚动、易滑落的物料时，需要反复调整铲取角度，作业效率极低，甚至需要人工辅助扶料，存在安全隐患，这款拇指夹正是针对这类场景开发的配套属具。

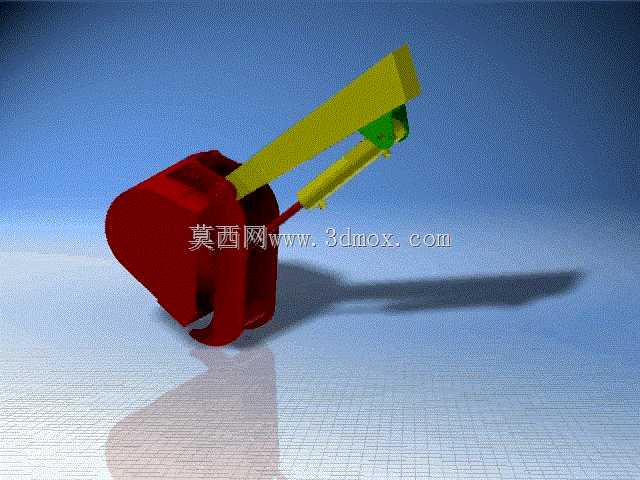

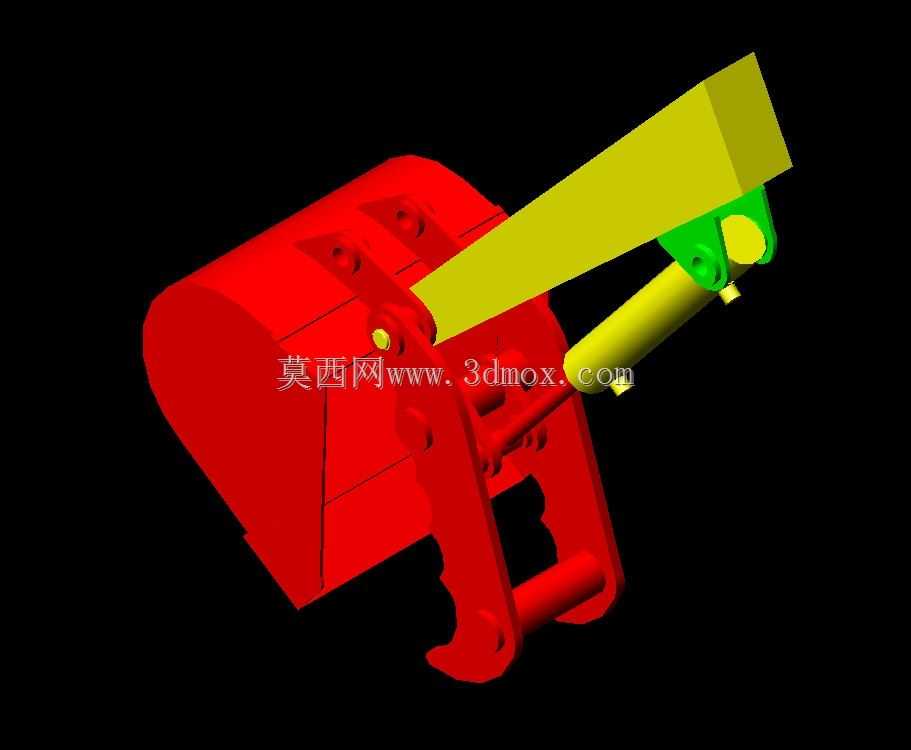

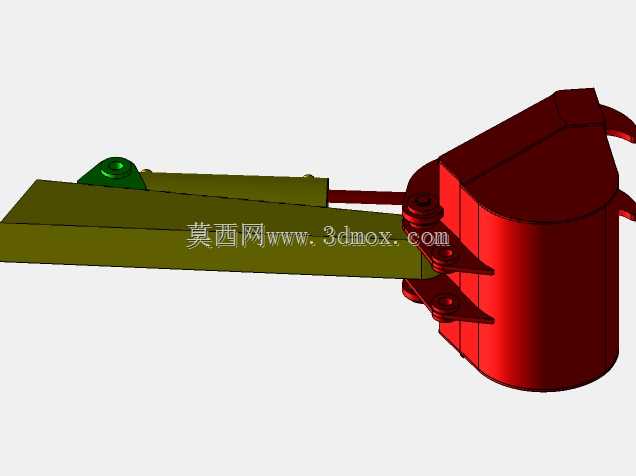

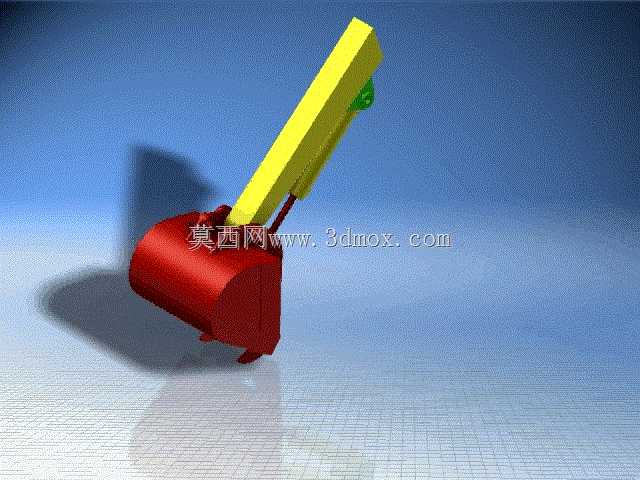

从结构设计来看，该属具采用铰接式布局，夹指部分通过销轴与铲斗侧部的安装座连接，驱动端配套小型液压油缸，油缸两端分别铰接在铲斗背部支座与夹指的驱动臂上，作业时通过液压油的压力驱动油缸伸缩，带动夹指绕铰接点转动，实现与铲斗斗唇的开合配合，形成类似拇指与手掌的夹持动作，能够将物料牢牢压在铲斗内弧面上，避免转运过程中物料掉落。夹指的外形采用楔形渐变截面设计，靠近铰接端的位置厚度更大，保证夹持重载时的结构强度，前端做收窄处理，既可以在夹持小尺寸物料时提供足够的压紧力，也能在铲装作业时减少对铲斗切入料堆的干涉，不会影响铲斗原本的挖掘、铲装功能。

安装边界方面，该属具完全匹配山猫E325小型挖掘机的铲斗安装尺寸，铰接孔位与原厂铲斗的侧支座孔位同轴，不需要对铲斗进行额外的焊接或打孔改造，直接通过原厂销轴即可完成装配，液压管路可以直接接驳挖掘机小臂上预留的辅助液压油路，不需要额外加装分配阀，改装成本低，现场拆装仅需半小时左右即可完成，用户可以根据作业需求快速切换普通铲装模式与夹持作业模式。夹指完全张开时，与铲斗斗唇的最大开口距离可以满足常规尺寸废弃家电、成捆管材的夹持需求，完全闭合时夹指前端与斗齿间隙控制在合理范围，即使是细小的树枝、碎料也不会从缝隙中漏出。

设计过程中针对夹指的受力做了针对性优化，夹指背部设置了加强筋结构，在夹持重载物料时可以将受力均匀分散到整个铰接座区域，避免局部应力集中导致的结构变形，油缸的铰接点位置经过反复校核，保证在整个开合行程内，油缸的推力都能有效转化为夹指的压紧力，不会出现传动死点，同时在夹指与铲斗的接触位置做了圆弧过渡处理，夹持脆性物料时不会因为局部压强过大导致物料碎裂飞溅。实际作业测试中，搭配该拇指夹的山猫E325在清运拆除现场的废旧金属构件、农牧场的围栏木桩、园林绿化的断枝时，作业效率相比单纯使用铲斗提升60%以上，不需要人工辅助整理物料，大幅降低了作业人员的安全风险，同时夹指的重量经过优化，不会给铲斗前端带来过多的附加载荷，不会影响挖掘机的挖掘力与作业稳定性，在不使用夹持功能时，夹指可以完全收折到铲斗背部，不会对常规的挖掘、整平作业造成任何干涉。
