多环万向支架式机械陀螺仪结构

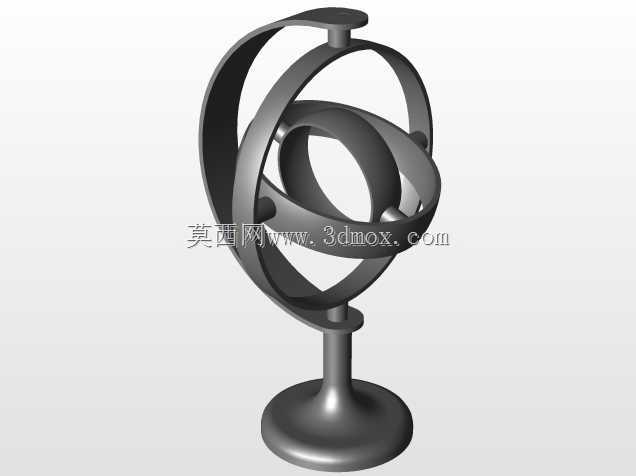

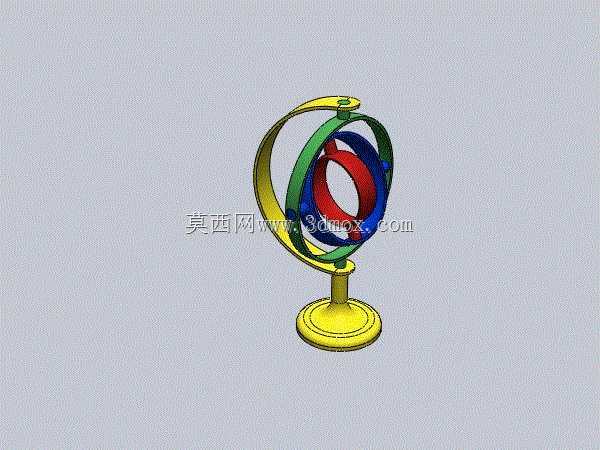

这套多环万向支架式陀螺仪结构，核心依托多层正交嵌套的回转环设计实现定轴特性，最内层的转子安装位可搭配高速转动部件，外层依次嵌套三层可独立绕正交轴回转的支撑环，各环之间通过微型枢轴连接，每一组枢轴的回转轴线都与相邻环的轴线保持垂直，确保无论外层底座如何倾斜，内层转子的轴向都能保持初始指向稳定，这一特性让其在需要姿态参考的场景中具备不可替代的作用。从实际应用场景来看，这类结构常作为惯性导航系统的核心机械基准部件，在无外部信号参考的环境下，为载体提供稳定的姿态参照，也可作为教学演示器具，直观展示角动量守恒与刚体进动的物理特性，部分小型化的同结构产品还可作为动态平衡摆件，依托转动惯量维持长时间的稳定回转状态。设计过程中，各层环的截面尺寸经过反复校核，在保证结构刚度的前提下尽可能降低环体自身重量，避免额外转动惯量干扰内层转子的定轴精度，枢轴位置采用小间隙配合设计，既保证回转过程无卡滞，又将径向窜动控制在极小范围内，避免环体晃动带来的指向偏差。底座采用圆盘式支撑结构，底部接触面做平面度处理，可直接放置在水平工作台面，无需额外固定即可保持整体稳定，底座上方的支撑立柱与最外层环的枢轴连接位置做了加强结构，避免外层环回转时出现立柱形变。各层环的转动角度没有设置硬性限位，可实现360度全周回转，适配任意倾斜角度的姿态变化需求，环体表面做了差异化的色彩区分，方便在演示或调试过程中快速识别各层环的回转状态，也能直观观察到进动过程中各环的相对运动轨迹。从安装边界来看，整体结构的外接轮廓以底座中心为轴线呈对称分布，水平方向最大轮廓不超出底座圆盘的直径范围，竖直方向最高位置为最内层环的顶部枢轴端，安装时只需预留出各环回转所需的环形空间即可，无需额外避让周边结构，各枢轴的连接位置预留了润滑脂填充空间，长期使用时可定期补充润滑降低转动阻尼，保证回转灵活性。
