四旋翼航拍巡检无人飞行器结构设计

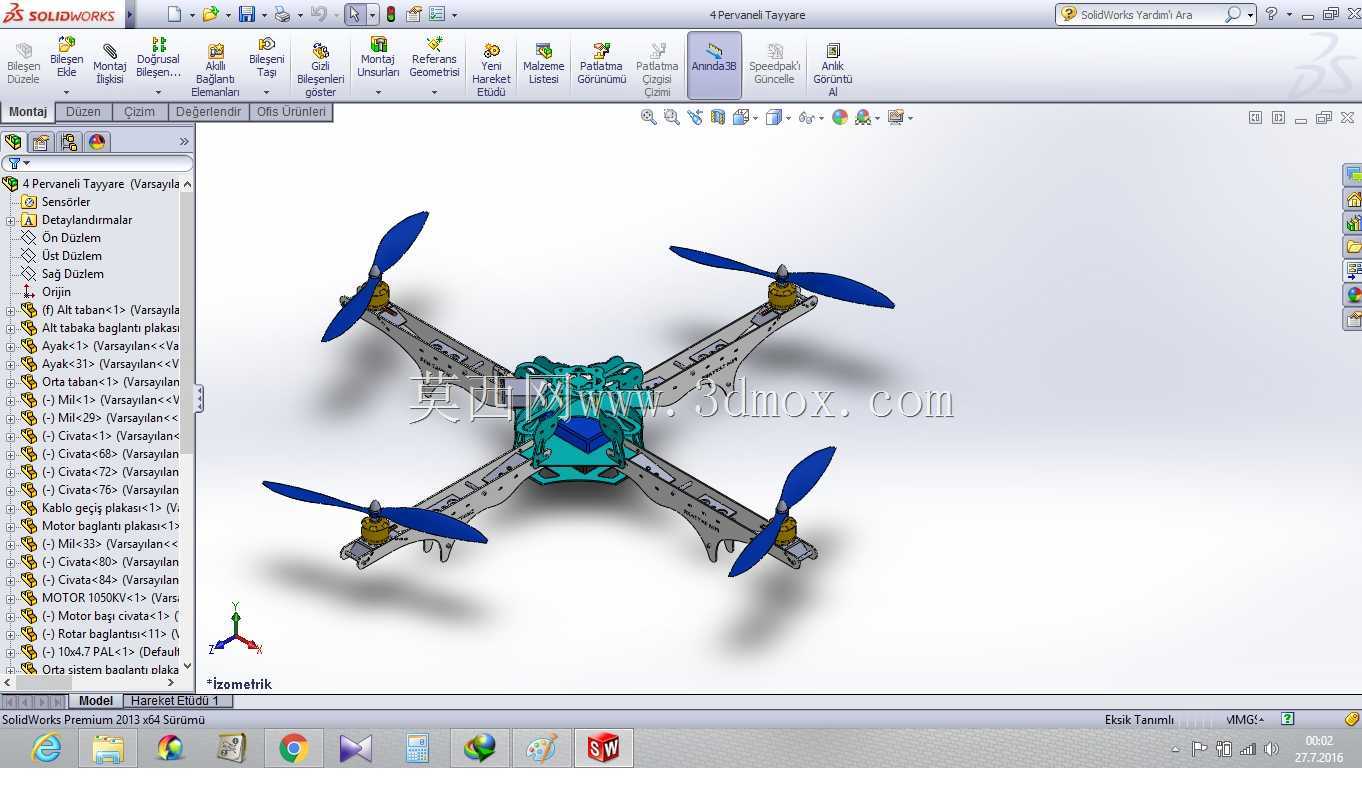

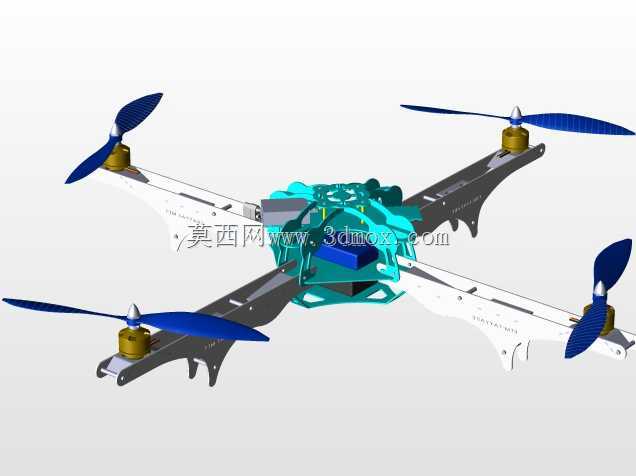

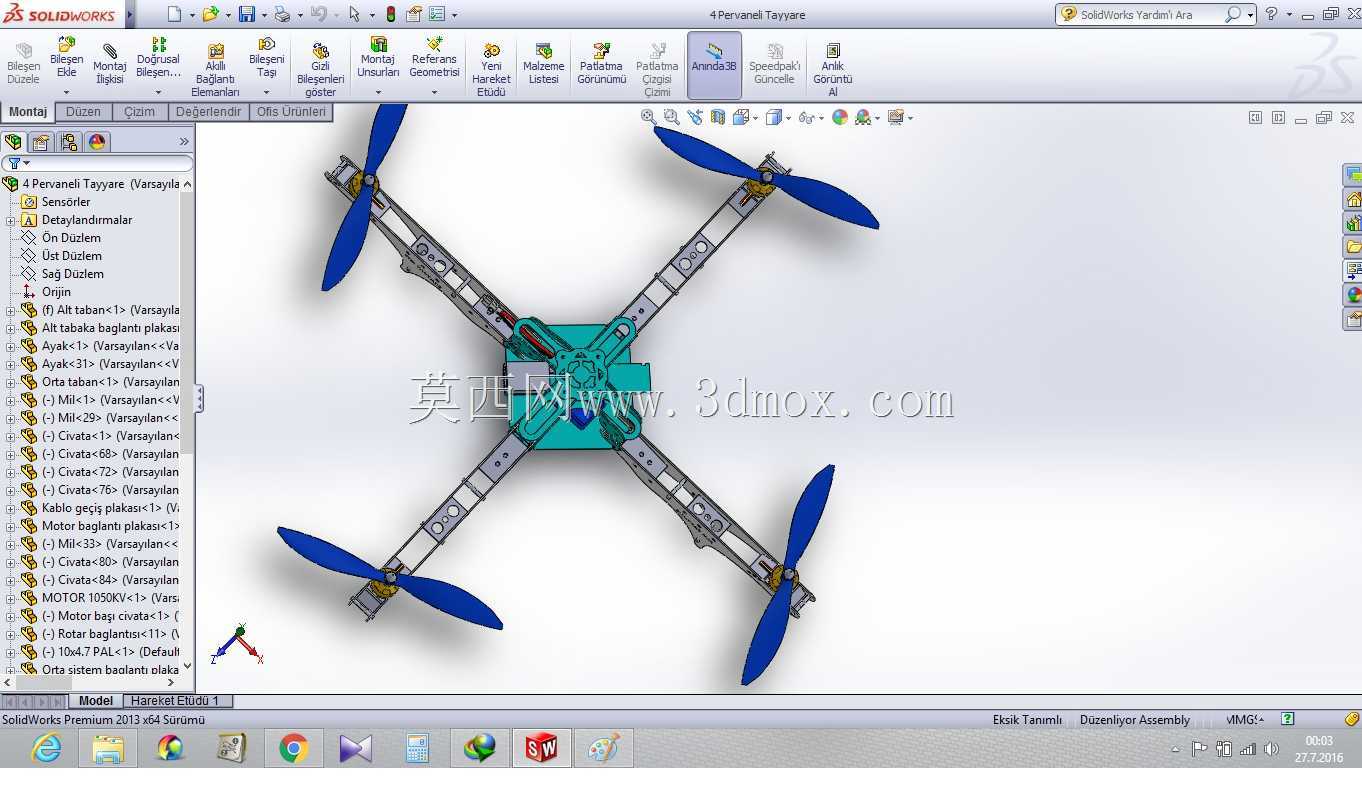

这款四旋翼无人飞行器的机架采用分体式机臂布局，中心承载舱为镂空笼式结构，在保证结构刚度的前提下尽可能降低整机自重，机臂与中心舱采用快拆式卡扣连接，日常收纳与外场作业时可快速拆解组装，无需额外辅助工具。四个机臂呈X型对称分布，每个机臂末端预留标准电机安装孔位，适配主流无刷动力电机的安装尺寸，电机安装座带有角度微调余量，可根据实际飞行调试需求微调电机倾转角度，优化飞行姿态控制精度。机臂上集成了电调安装槽与走线槽，动力线缆可完全嵌入机臂内部走线，避免飞行过程中线缆外露产生风阻，同时也能减少线缆与螺旋桨发生干涉的风险。中心承载舱内部预留了飞控模块、电池仓、图传设备的安装空间，舱体内部带有多个标准化安装凸台，可适配不同尺寸的飞控板与电池规格，电池仓采用滑入式锁紧结构，飞行过程中不会出现电池移位的情况，同时支持快速更换电池提升作业续航效率。起落架部分采用轻量化悬臂结构，与机臂下侧的安装位直接连接，起落架高度预留了足够的下方载荷安装空间，可挂载小型航拍云台、巡检传感器等作业载荷，起落架底端带有缓冲垫，降落时可吸收冲击能量，避免机身内部精密电子元件受震动损坏。螺旋桨采用两叶式高效翼型设计，桨根与电机输出轴采用快拆式桨座连接，更换桨叶时无需额外工具，正反桨的标识清晰，可避免安装错误导致的飞行事故。从实际应用场景来看，这款结构可适配低空航拍、电力线路巡检、农林植保小范围作业等场景，机架的对称布局保证了飞行过程中的姿态稳定性，中心舱的镂空设计既可以减轻自重，也能为舱内的电子元件提供足够的散热空间，避免长时间飞行时电调、飞控等模块积热导致的工作异常。机臂采用碳纤维复合材质设计，在保证抗拉抗扭强度的同时，自身重量远低于同尺寸金属机臂，可有效提升整机的载荷能力与续航时间。整机安装边界控制合理，机臂展开后整体尺寸适配常规车载运输需求，拆解后可放入专用收纳箱，方便外场作业转场携带。动力组件的安装位置经过重心配平计算，四个电机的拉力轴线交汇于整机重心上方，飞行过程中姿态调整的响应速度更快，抗风能力可满足常规户外作业的气象条件要求。机架上预留的多个扩展安装孔位，可根据不同作业需求加装避障传感器、GPS支架、夜航灯等附加组件，无需对原有结构进行二次打孔改装，降低了改装对机架结构强度的破坏。
