R44/R66直升机用绳索挂载装置结构

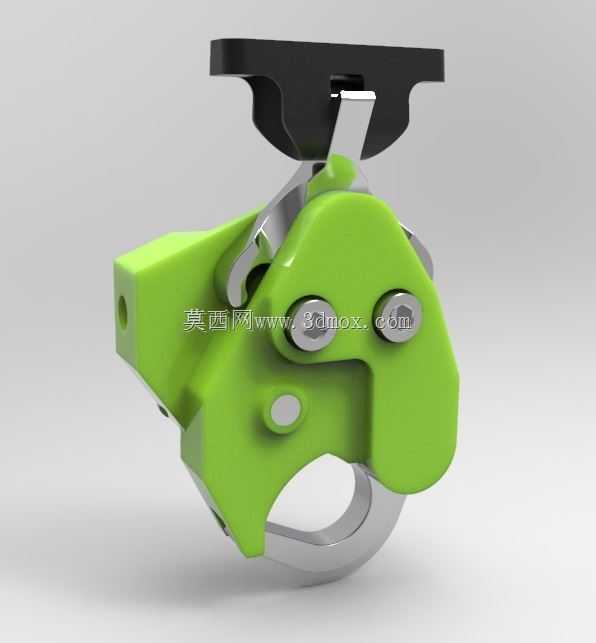

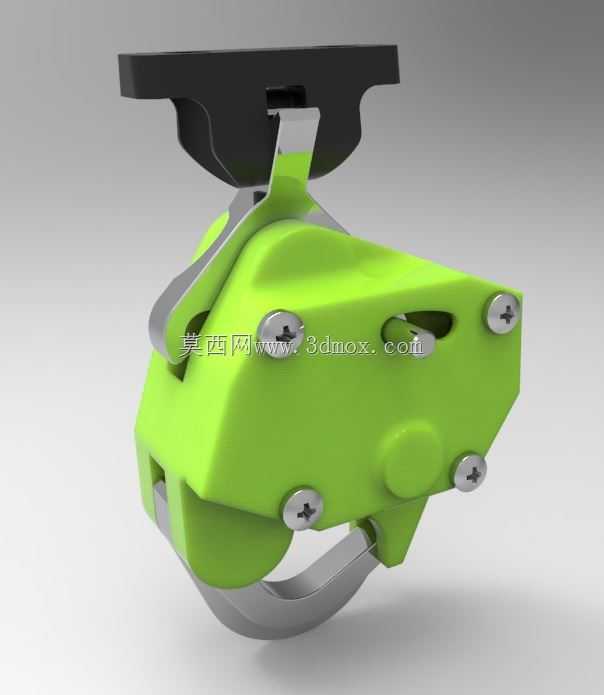

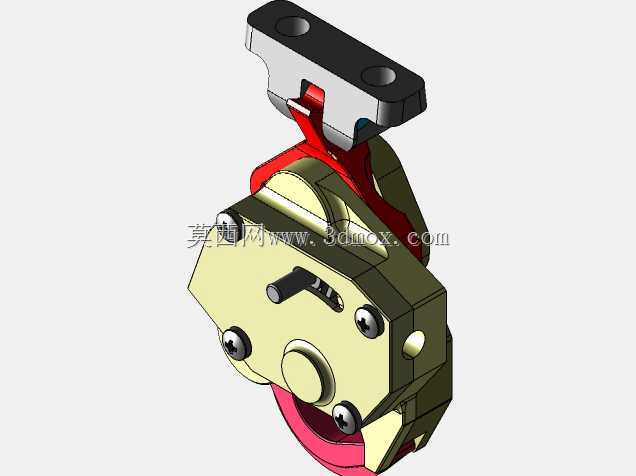

该绳索挂载装置主要适配R-44、R-66系列轻型直升机，应用于直升机低空作业场景下的人员索降、物资吊挂、救援装备投放等作业环节，是直升机外吊挂作业系统中直接连接机身挂载点与作业绳索的核心受力部件。从结构设计来看，装置上部采用T型快装挂接结构，可直接卡入直升机机身底部预设的标准挂载槽内，安装时无需额外辅助工装，挂接后通过内置的弹性锁止销自动完成锁止，避免飞行过程中受气流颠簸、载荷波动出现脱开风险，挂接端面做了倒角导向处理，作业人员在机腹位置盲操作也能快速完成对位安装。主体承载结构采用分体式拼接设计，亮绿色的主体壳体为受力承托框架，内部集成了绳索锁止凸轮、触发拨杆、复位弹簧组件，侧面的十字槽螺钉用于壳体拼接紧固，同时预留了检修拆卸的操作空间，日常维护时无需破坏主体结构即可更换内部磨损的锁止零件。下部的弧形金属挂钩为绳索承载位，挂钩开口处设置了与内部凸轮联动的锁舌，当绳索卡入挂钩槽内后，锁舌在弹簧作用下自动闭合，只有触发上部的解锁拨片才能打开锁舌取出绳索，可避免作业过程中绳索滑脱。设计过程中重点考量了载荷传递路径，机身传来的载荷通过上部挂接座直接传递到两侧的金属承力板，再分散到下部挂钩位置，中间的壳体仅承担组件固定与防护作用，不参与主载荷传递，既控制了整体重量，又保证了结构强度。装置整体外形做了圆弧过渡处理，没有突出的尖锐棱角，避免飞行过程中产生额外的气动阻力，同时也防止作业人员操作时被棱角划伤。安装边界方面，上部挂接结构的尺寸完全匹配R-44、R-66直升机的标准挂载接口，安装后装置整体向下的突出长度控制在合理范围内，不会影响直升机起降时的离地间隙，侧面的操作拨片位置刚好对应作业人员站立在机腹下的手部操作高度，索降作业时人员可在地面直接触发解锁完成装置拆卸。装置的绳索适配槽做了防滑纹理处理，可匹配不同直径的航空作业绳索，锁止凸轮的曲面经过反复调校，绳索受拉越紧凸轮的锁止力越大，不会出现绳索打滑窜动的问题，同时解锁时的拨动力控制在单人可轻松操作的范围内，即便在高空低温、佩戴防护手套的工况下也能顺利完成解锁操作。
