桁架式六旋翼无人机结构设计方案

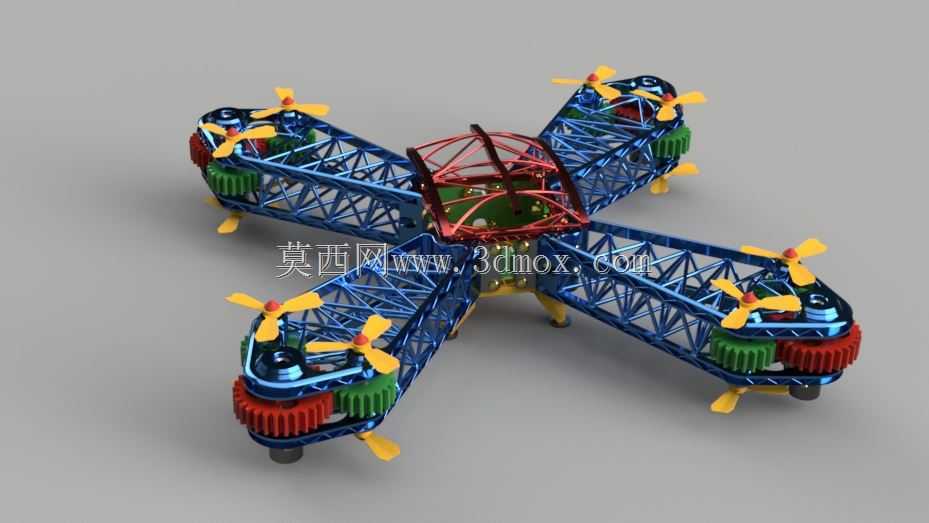

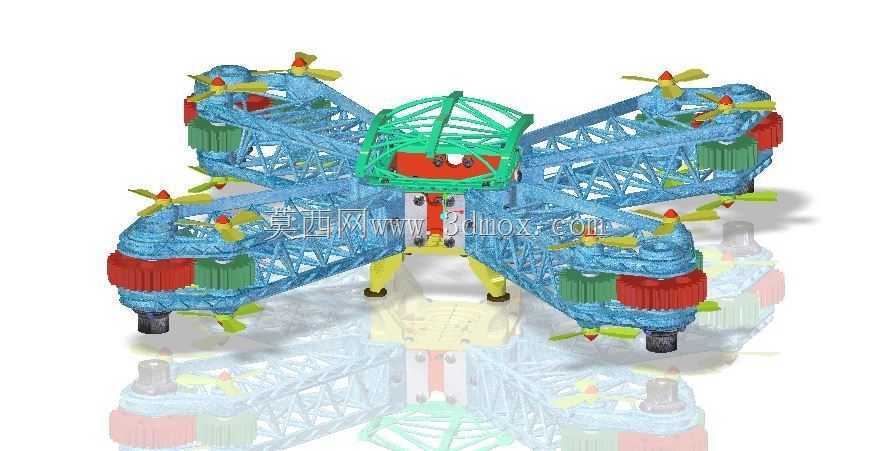

这款多旋翼飞行器采用六轴桁架式机架布局，区别于常规四旋翼的结构设计，在动力冗余度上有明显提升，单组动力出现故障时仍能维持可控飞行姿态，适配低空航测、教学演示、小型载荷投递等场景的使用需求。机架主体采用镂空桁架结构设计，在保证整体结构刚度的前提下尽可能降低机身自重，杆件之间的连接节点做了圆弧过渡处理，避免应力集中导致的结构断裂问题，中心舱段预留了飞控板、电池、信号接收机的安装空间，舱体周边设置有走线槽，可规整布置电调信号线与动力线，避免飞行过程中线路缠绕干涉旋翼运动。六个机臂沿中心舱呈等角度放射状排布，每个机臂末端集成独立的动力单元，动力传递路径上设置有啮合齿轮组，可实现单电机动力的分流输出，带动上下两层共两副旋翼反向旋转，抵消旋翼旋转产生的反扭矩，无需额外设置尾桨结构即可维持机身航向稳定。旋翼桨叶采用快拆式安装结构，桨根与电机输出轴通过卡扣式结构连接，日常维护更换时无需借助额外工具，机臂末端下方设置有柱状起落架支脚，支脚底部带有缓冲垫，降落时可吸收地面冲击载荷，避免机身内部电子元器件受震动损坏。设计过程中优先考虑了安装边界的适配性，中心舱的安装孔位兼容市面上主流的开源飞控硬件尺寸，机臂长度经过反复校核，确保相邻机臂上的旋翼在最大偏转角度下不会发生碰擦，整机重心落在中心舱几何中心位置，飞行过程中无需额外调整配重即可维持平衡。齿轮组的模数选择兼顾了传动强度与重量控制，啮合间隙控制在合理范围内，既避免间隙过大导致的传动旷量，也防止间隙过小造成的运转卡滞，机架的镂空结构同时可为电调、电机提供充足的散热 airflow，长时间大油门飞行时也不会出现动力系统过热的问题。起落架的高度经过测算，可保证机身下方挂载小型传感器或者载荷时，设备不会在降落过程中与地面发生磕碰，整机的结构拆分逻辑清晰，所有零部件均可单独拆卸更换，降低后期维护成本，适合作为航空模型教学的演示载体，也可作为小型民用无人机的结构验证原型使用。
