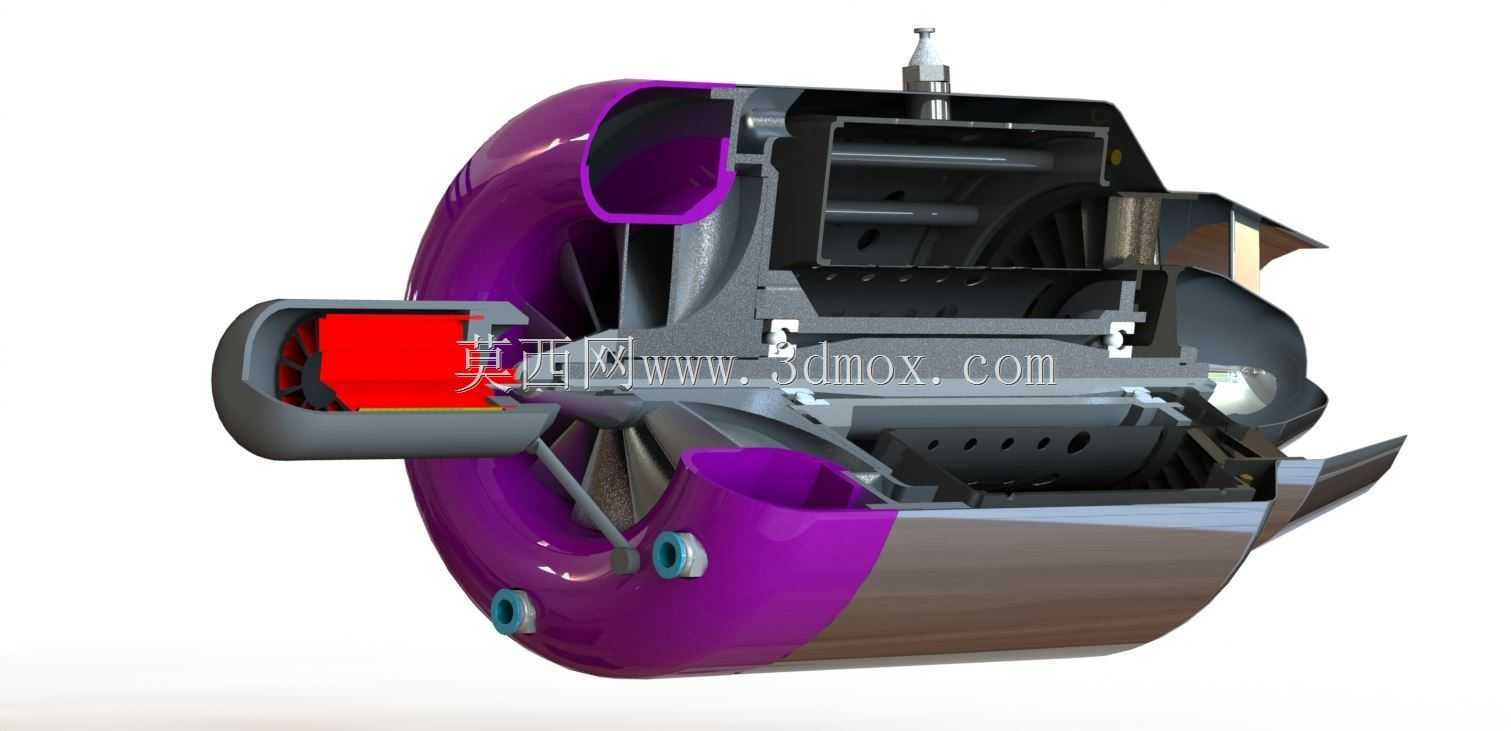

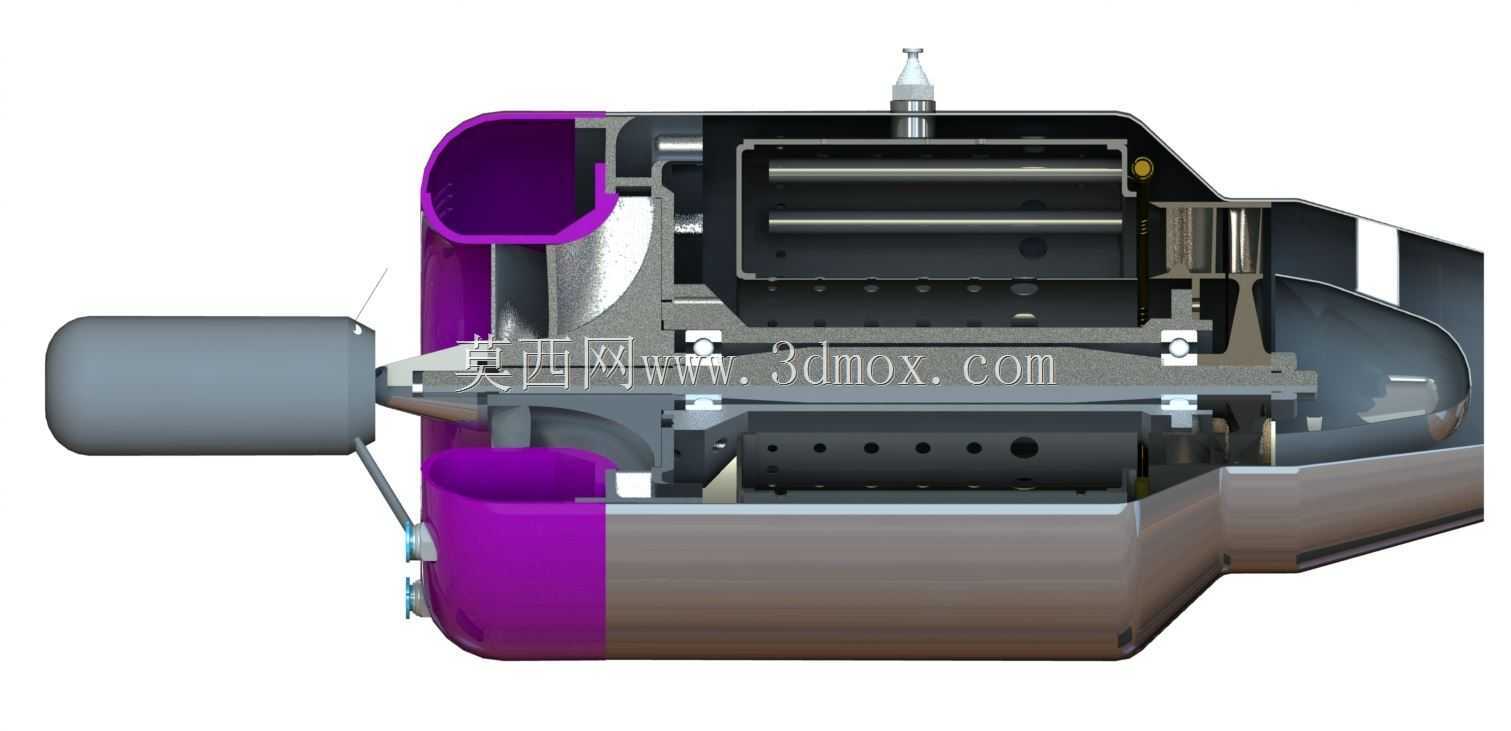

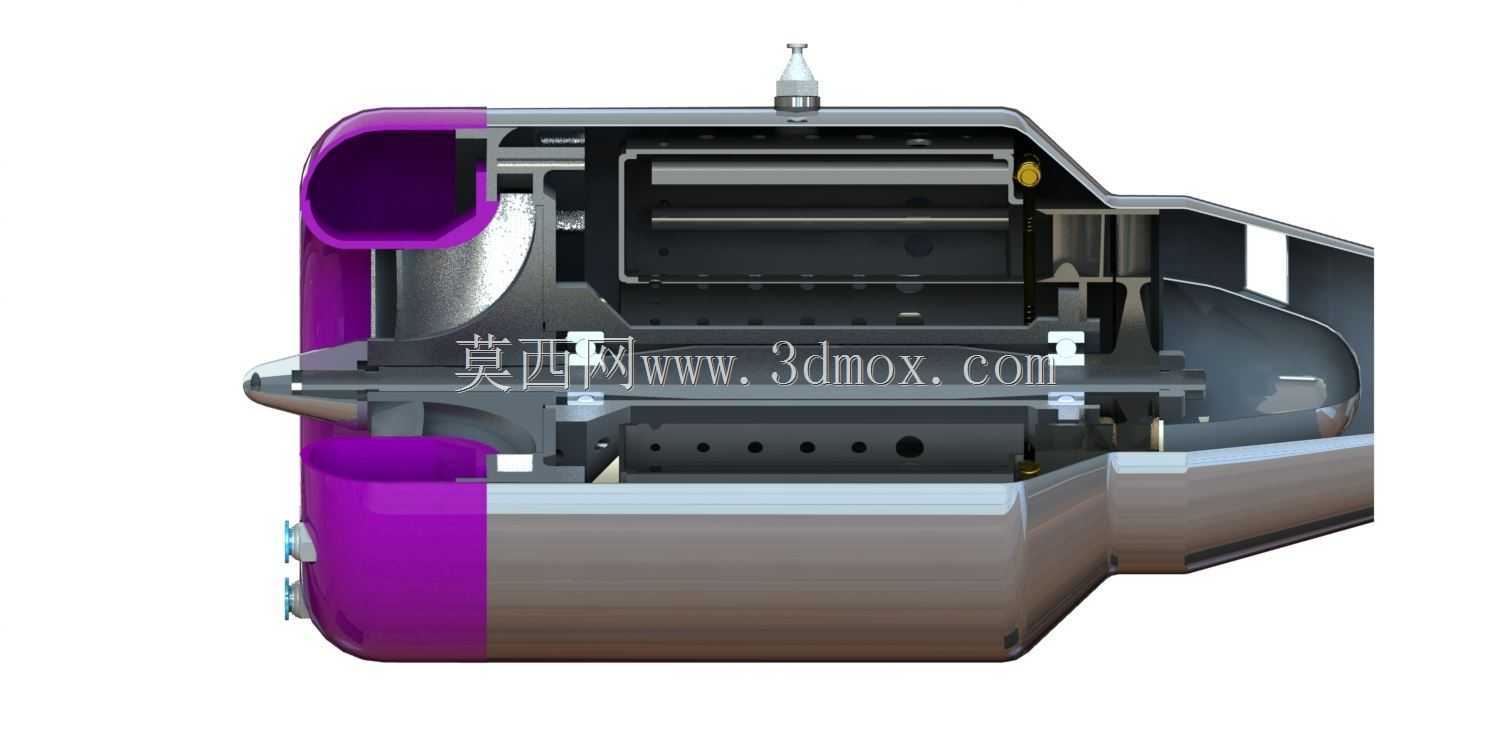

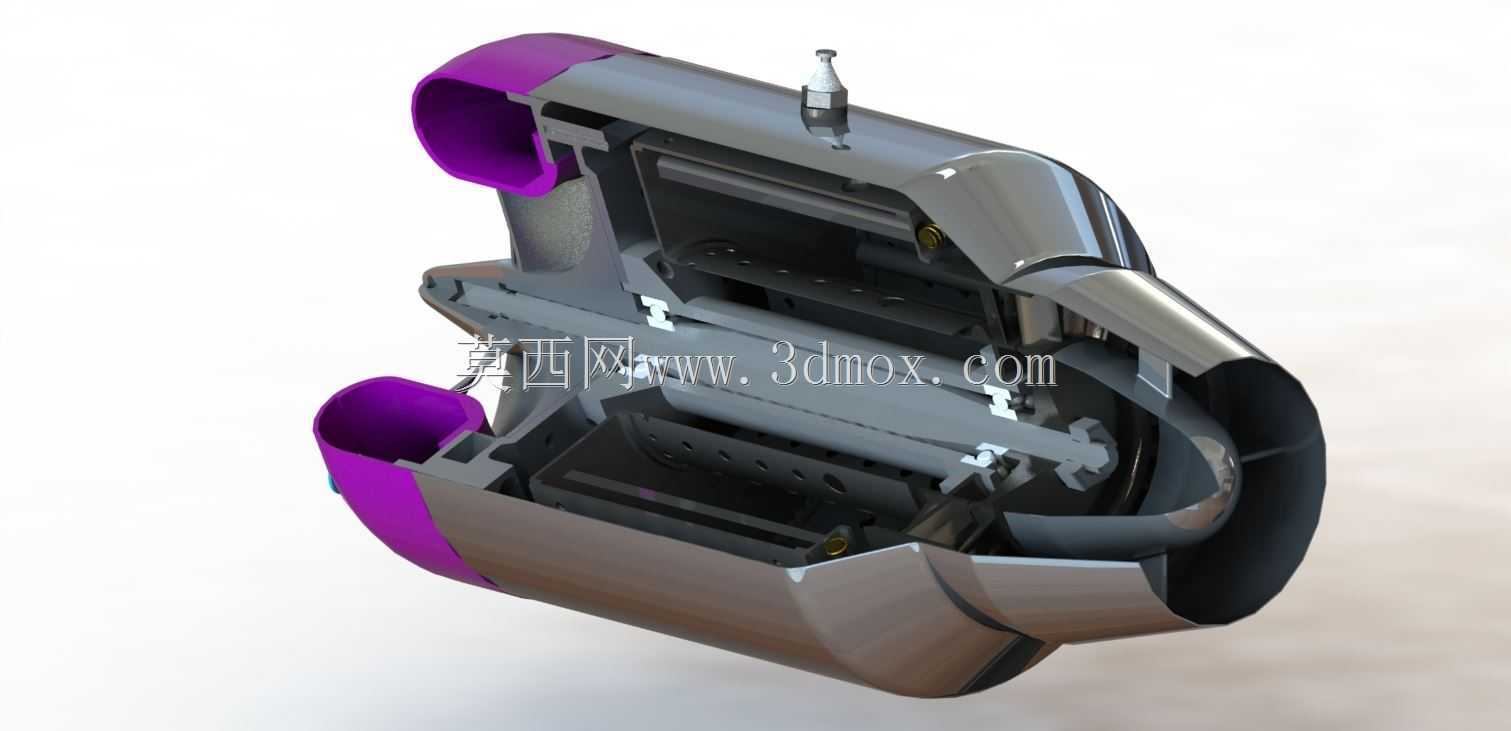

微型燃气轮机剖面结构三维设计

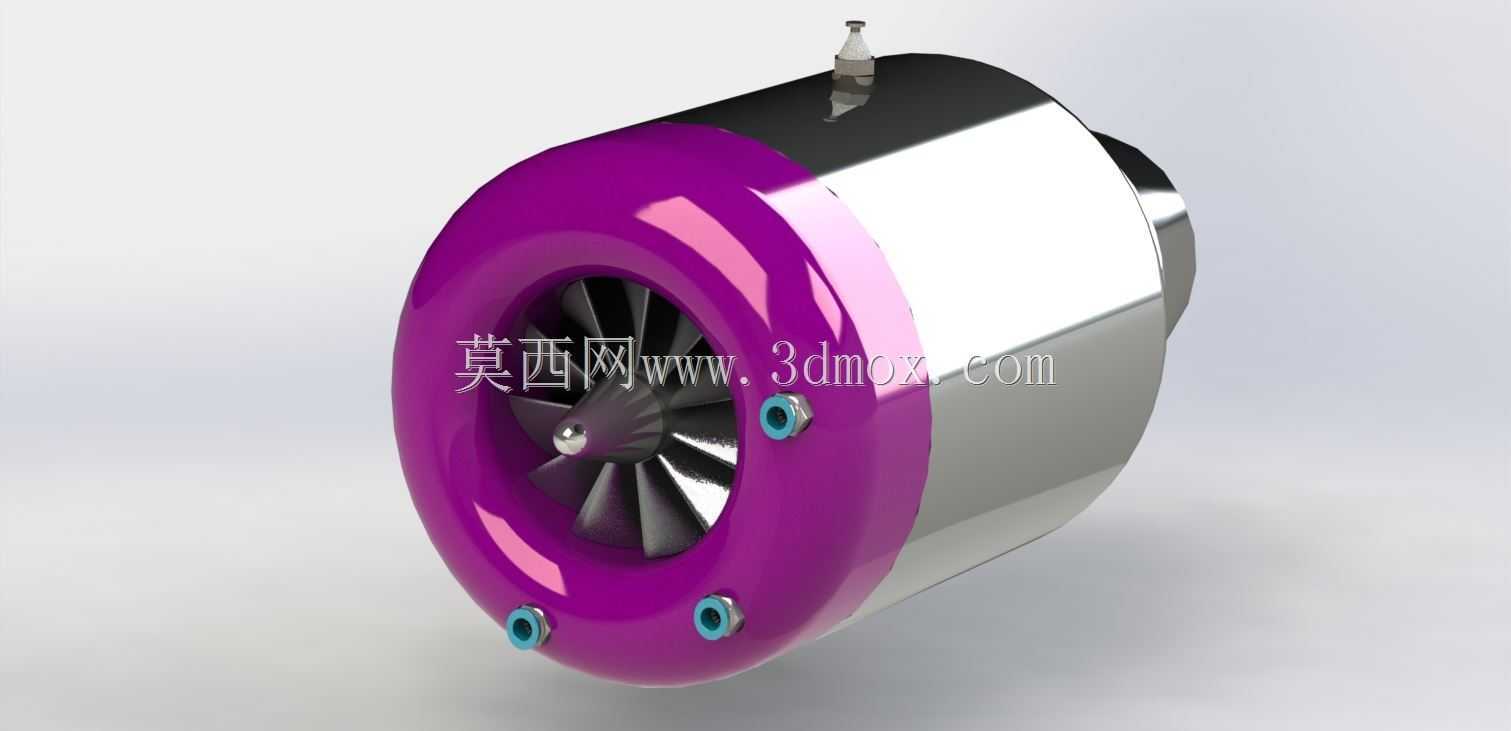

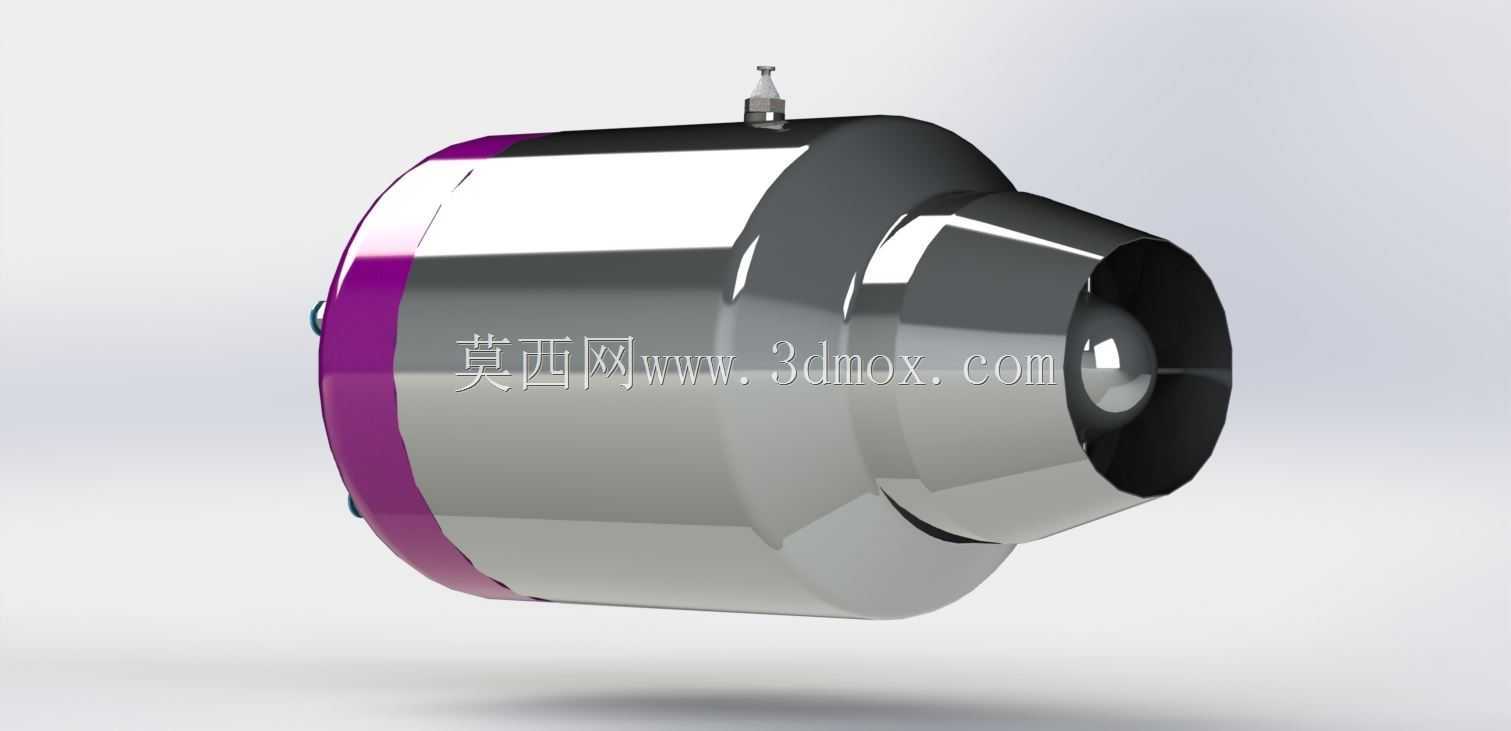

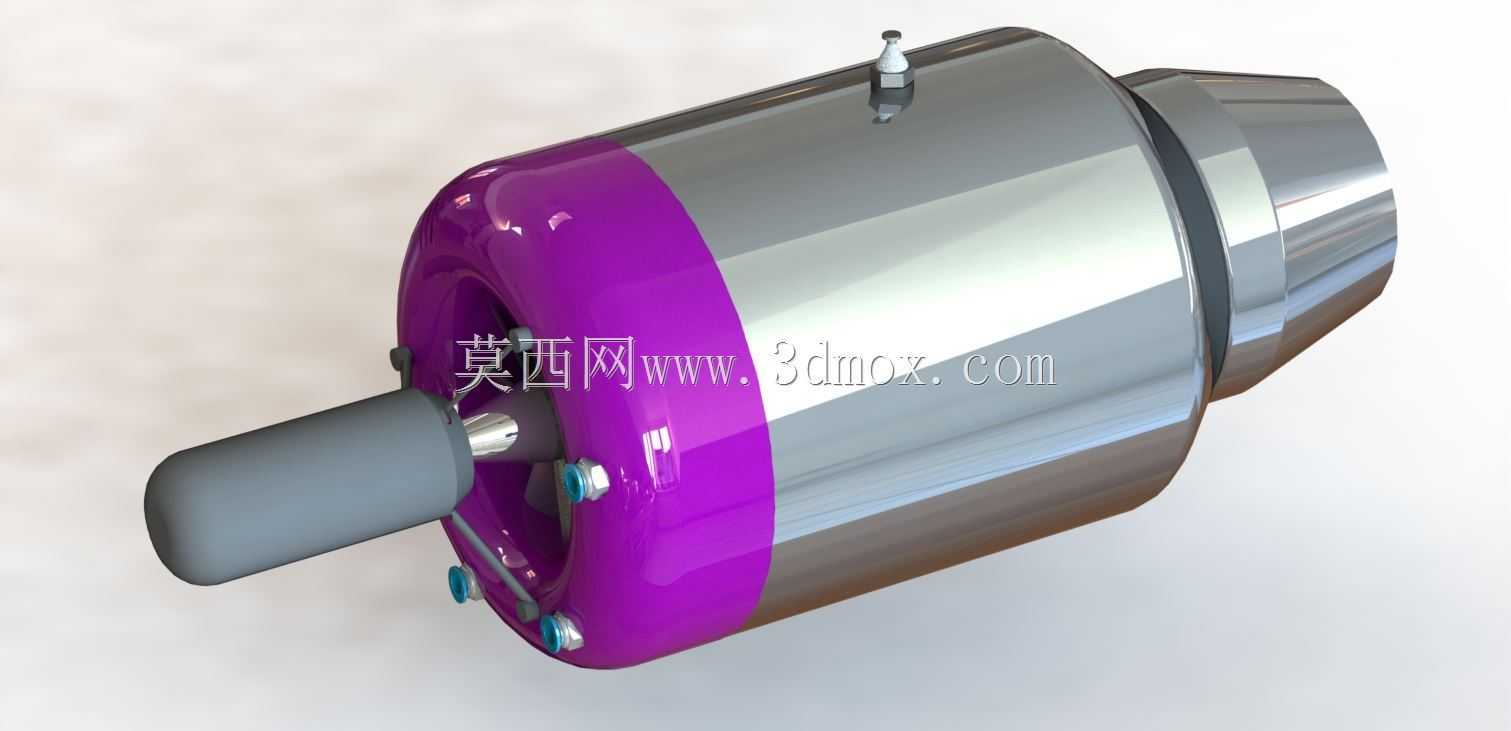

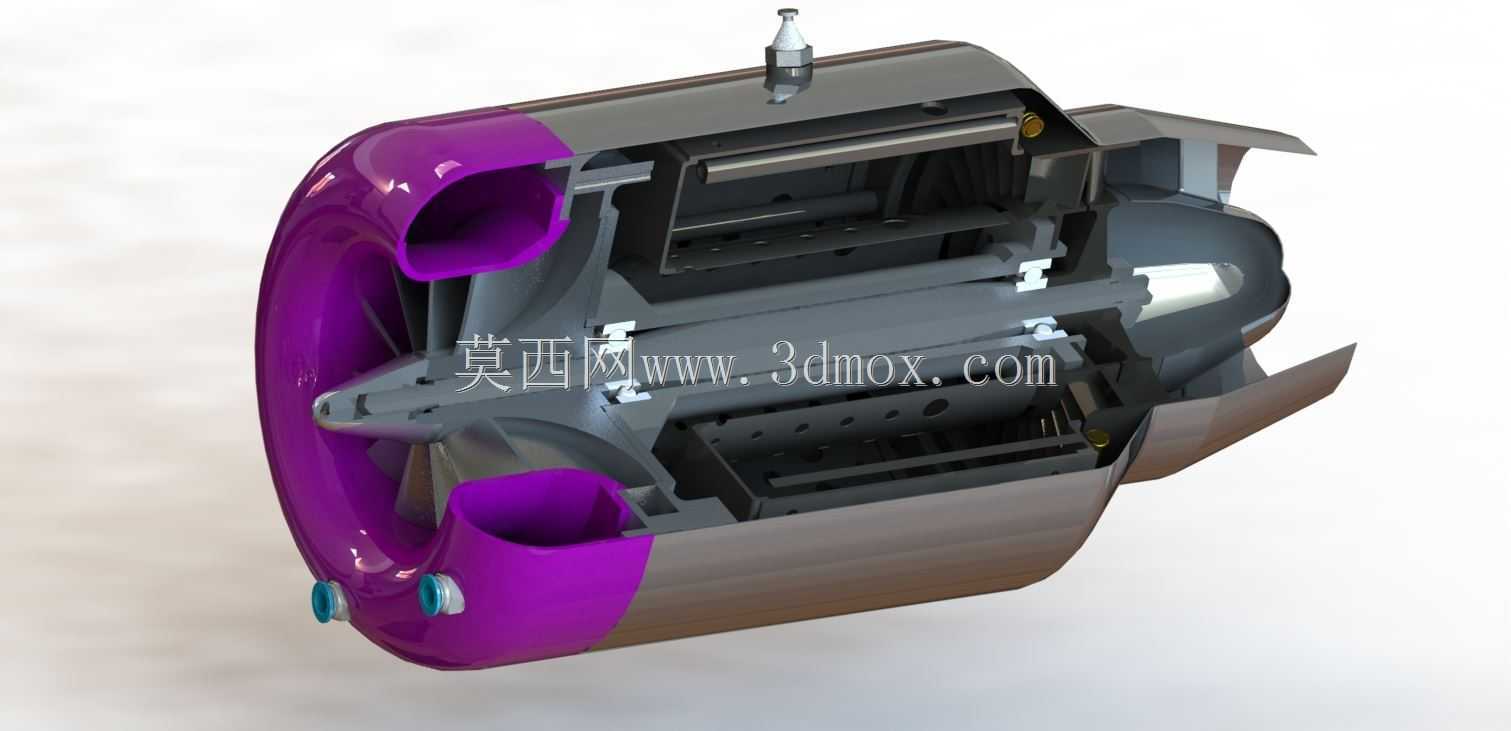

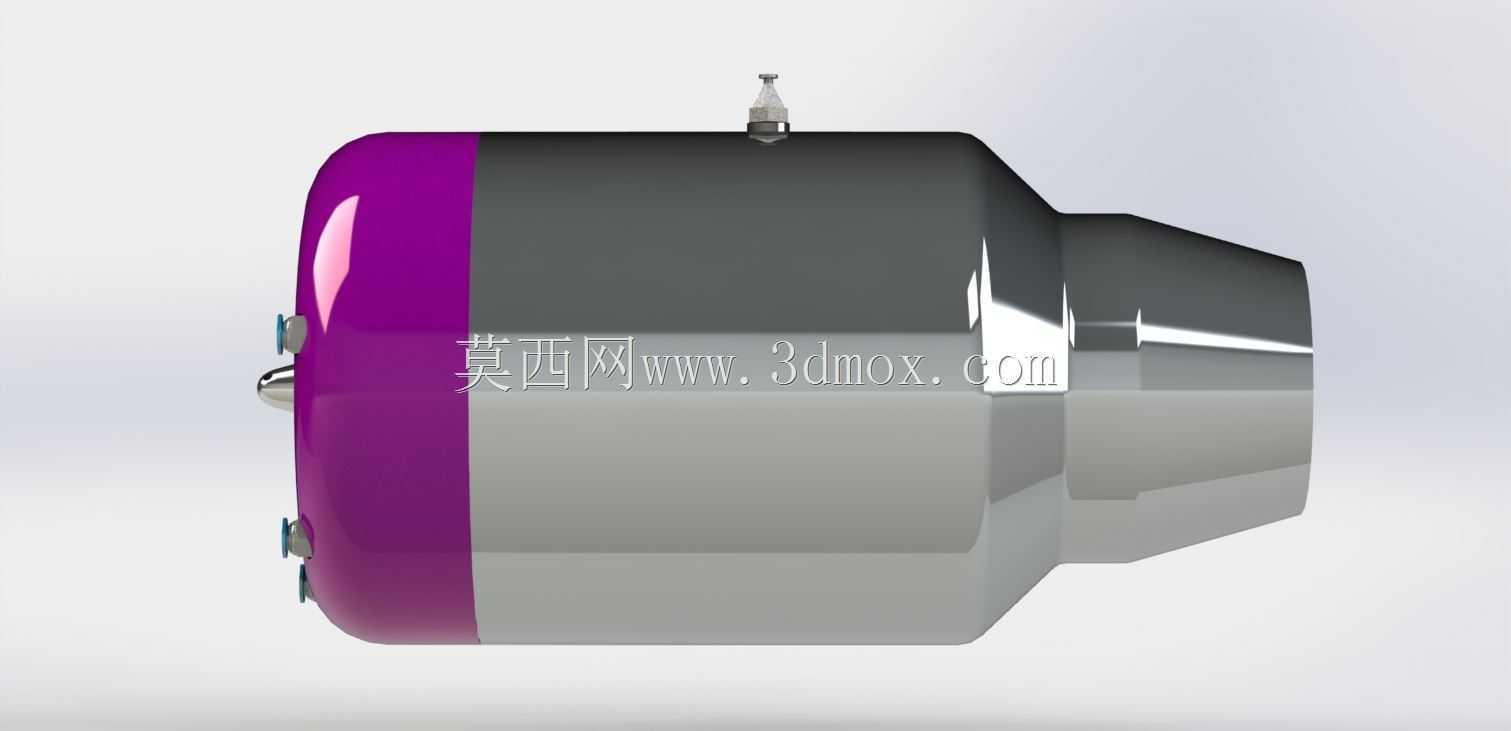

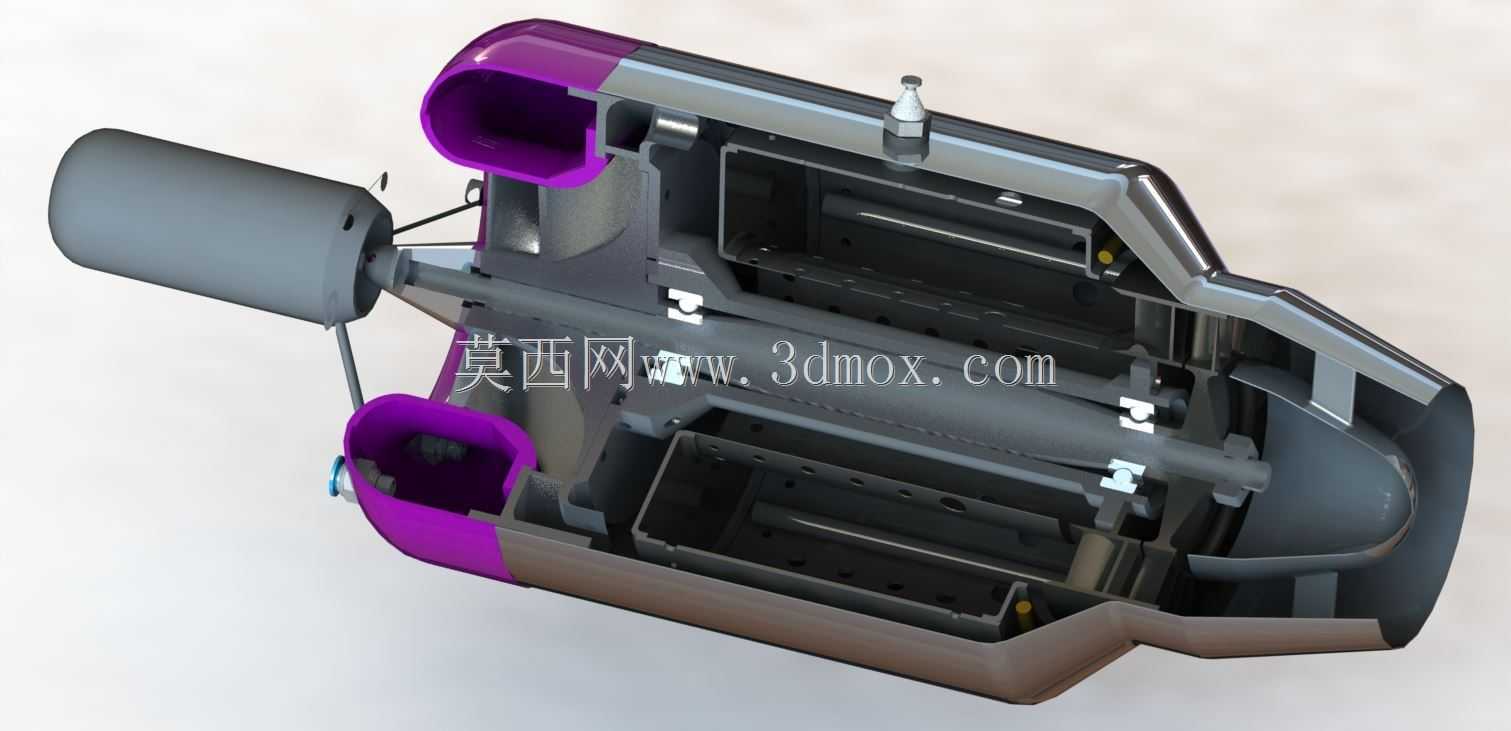

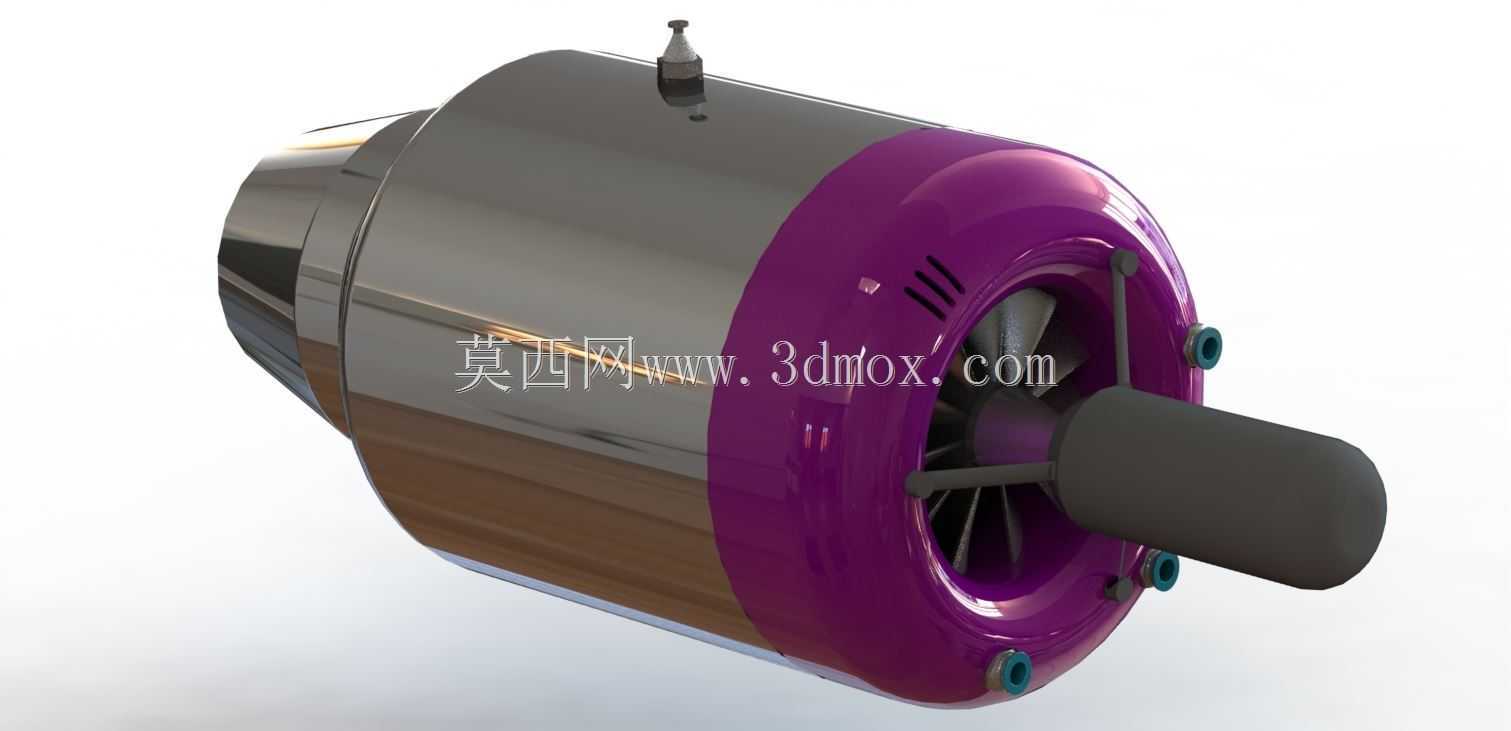

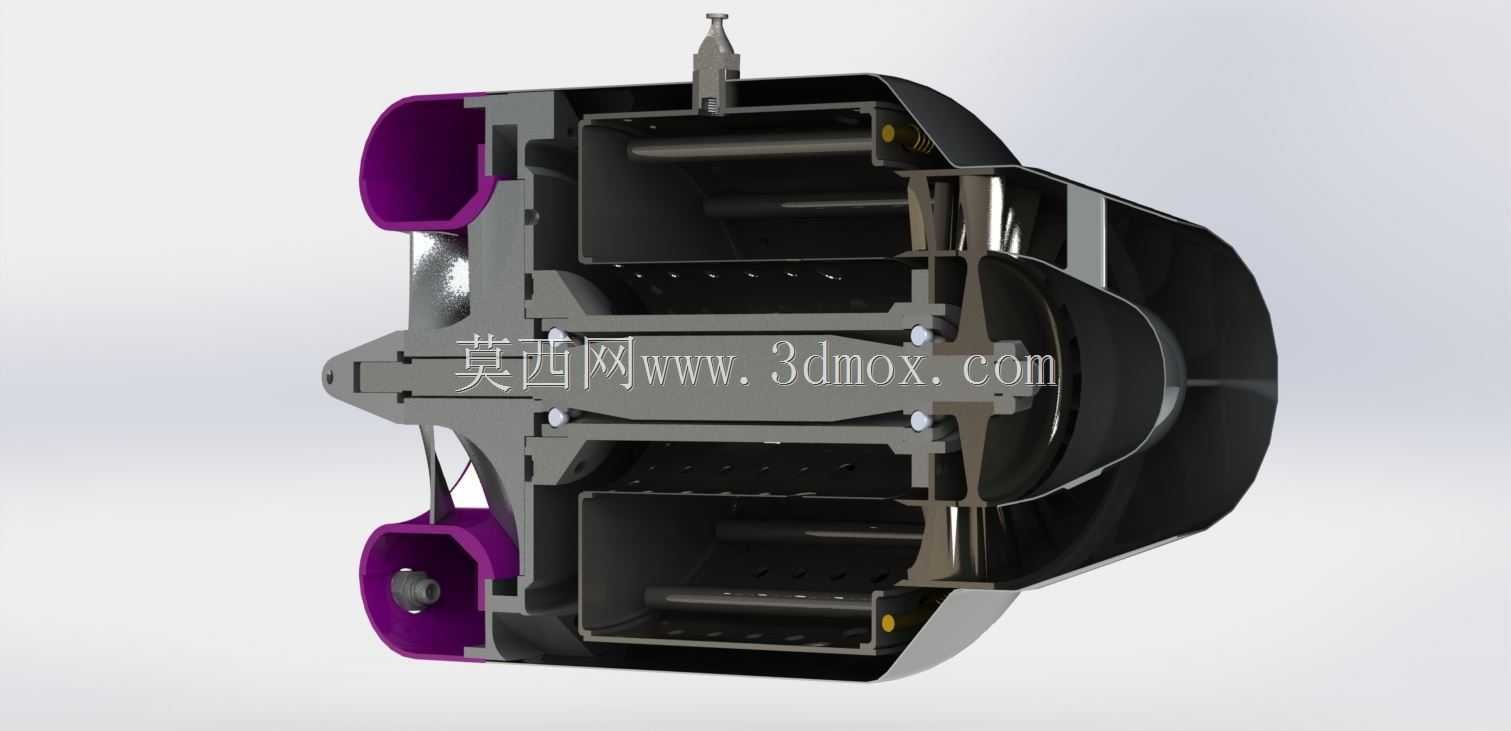

这款剖面展示的微型燃气轮机结构，可覆盖分布式供能、小型移动动力源、辅助动力单元等多类工程场景，在野外便携供电、小型船舶辅助动力、无人机动力适配等场景中，能凭借紧凑的结构实现稳定的动力输出。从结构设计逻辑来看，整体采用同轴贯通式布局，压气机段、燃烧室段、涡轮段沿轴向依次排布，进气端设置的紫色导流壳体，既承担进气整流的功能，也作为整机安装的前端定位基准，安装时可通过该壳体上的预留孔位实现与前端进气管道、安装支架的快速对接，安装边界需预留径向15%的操作空间用于管路接驳与后期维护。压气机端采用离心式叶轮结构，能够在较小的轴向尺寸下实现较高的压比，适配微型燃机的小流量进气特性，进气端的轴伸结构可直接连接启动电机，无需额外设置减速传动结构，减少了整机的传动损耗。燃烧室采用环形回流式设计，内部的多孔衬套可实现气流的均匀掺混，保证燃油与压缩空气的充分混合，燃烧室外壳采用双层壁结构，中间的空气流道可同时承担冷却功能，降低外壁工作温度，避免外围部件出现热损伤。涡轮段采用轴流式透平结构，与压气机叶轮同轴连接，高温高压燃气推动涡轮转动的同时直接驱动压气机运转，多余的轴功率可通过输出端向外传递，输出端的轴承采用双侧支撑布局，可承受高速运转下的径向与轴向复合载荷，轴承位置预留了润滑介质通道，可适配油脂润滑或油气润滑两种方案。整机的外壳采用分段式拼接结构，各段之间通过止口定位、螺栓紧固，既保证了装配时的同轴度要求，也方便后期拆解检修内部的叶片、衬套等易损部件。在建模过程中，各部件的配合间隙均按照实际工程公差设置，转动件与固定件之间的热膨胀间隙也根据不同部位的工作温度做了差异化预留，避免高温工况下出现卡滞问题。进气端的喷嘴结构集成了燃油喷射与点火功能，安装位置与燃烧室的进气角度精准匹配，可保证燃油雾化后直接进入主燃烧区，减少积碳的产生。排气端的扩压段采用渐扩式流道，可将涡轮出口的高速气流减速增压，回收部分排气动能，提升整机的热效率，扩压段的出口法兰尺寸符合通用管路连接标准，可直接对接排气管道或余热回收装置。
