六自由度笛卡尔六翼加工执行机构

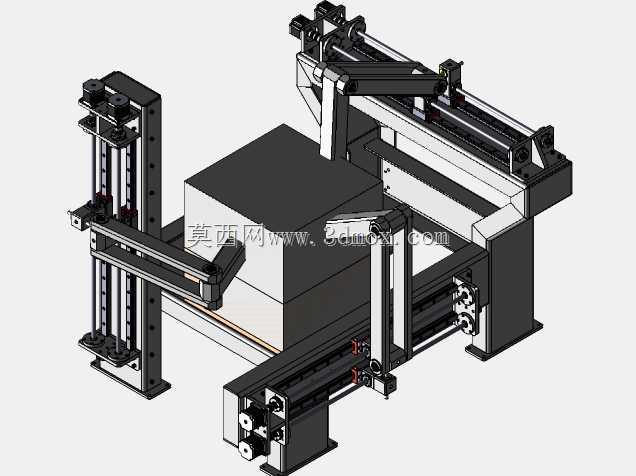

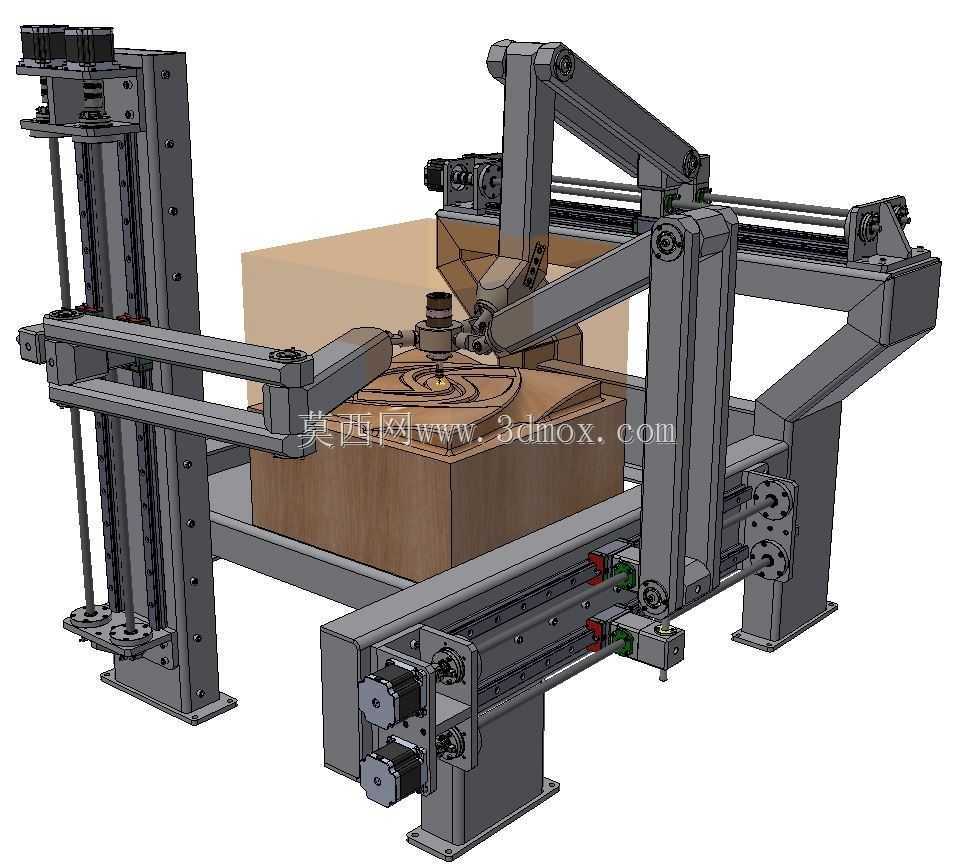

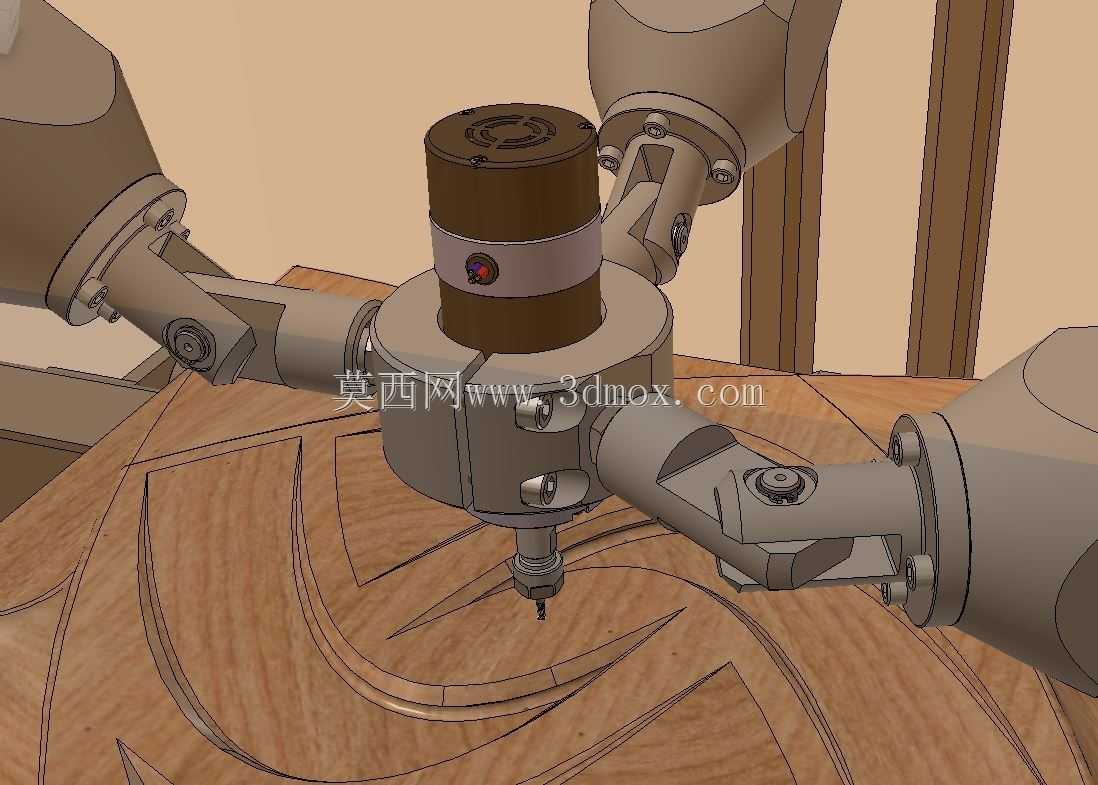

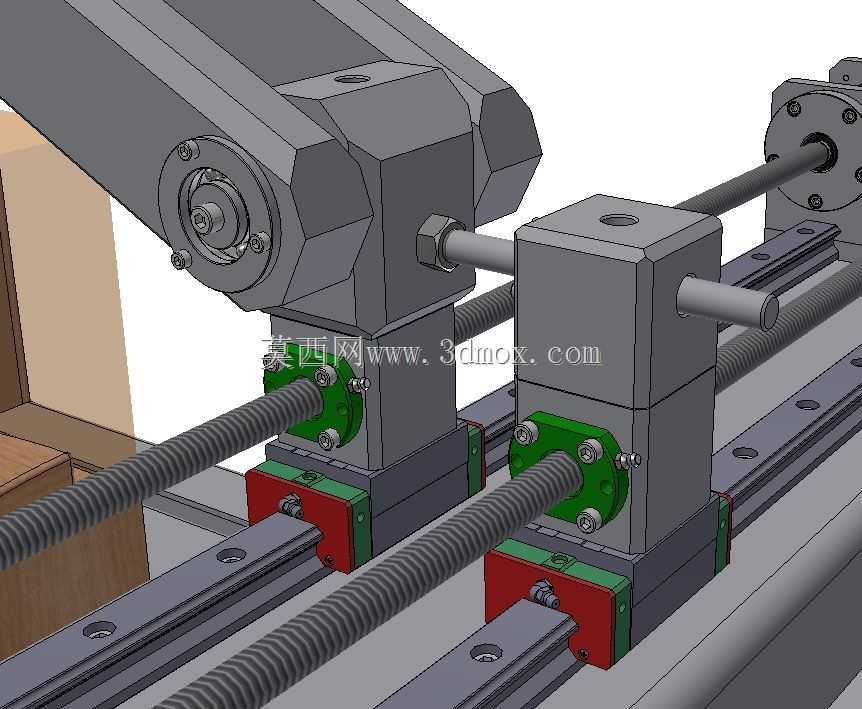

这套六自由度笛卡尔构型的执行机构，主要面向中小型工件的多面复合加工场景，可适配木工雕刻、软金属铣削、涂胶轨迹作业等多种工序需求，在定制家具生产、小型模具精修、异形工件涂覆等工位有明确的应用空间。从结构布局来看，设备采用跨距式龙门框架作为承载基础，底部双轴平行直线导轨承担X向长行程移动，导轨副搭配滑块锁紧机构，可在行程任意位置实现刚性锁止，避免加工过程中的颤振偏移；横梁组件搭载Y向传动模组，负责横向进给动作，模组安装面预留了通用安装孔位，可根据负载需求更换不同规格的丝杠或同步带传动组件。垂向布置的Z轴立柱采用双导轨导向结构，搭配配重平衡块抵消滑台自重带来的下坠风险，保证垂向进给的精度稳定性。前端执行端采用多连杆并联构型的六翼铰接结构，区别于传统串联关节的悬臂布局，该结构通过多组连杆的协同运动实现末端执行器的六自由度姿态调整，可在不移动工件的前提下完成工件顶面、相邻侧面的多角度加工，减少工件二次装夹带来的定位误差。设计过程中优先考虑了安装边界的适配性，设备底部支撑脚采用可调式地脚结构，可根据车间地面平整度调整水平度，整体占地尺寸适配常规中小型加工车间的工位布局，不需要额外开挖基础基坑，可直接放置在硬化地面上完成调平后投入使用。传动端的驱动单元全部布置在框架的非运动侧或运动部件的低惯量位置，降低运动过程中的偏载力矩，同时各铰接点都预留了润滑注油通道，方便日常维护时的油脂加注，减少铰接副的磨损量。末端执行器的安装接口采用标准快换结构，可快速更换雕刻主轴、涂胶头、打磨头等不同作业端头，切换工序时不需要重新拆解整体结构，仅需松开快换压块即可完成端头更换，适配小批量多品种的柔性加工需求。框架的型材连接处采用定位销加螺栓的双重连接方式，既保证组装时的定位精度，也能在长期交变载荷作用下保持连接刚性，避免框架连接处出现松动偏移。各轴的行程限位采用硬限位加软限位的双重防护，硬限位采用聚氨酯缓冲块搭配行程触发开关，在运动部件超程时先触发开关切断驱动动力，再通过缓冲块吸收剩余动能，避免刚性碰撞造成结构变形。
