变速箱拨叉加工液压夹紧工装结构

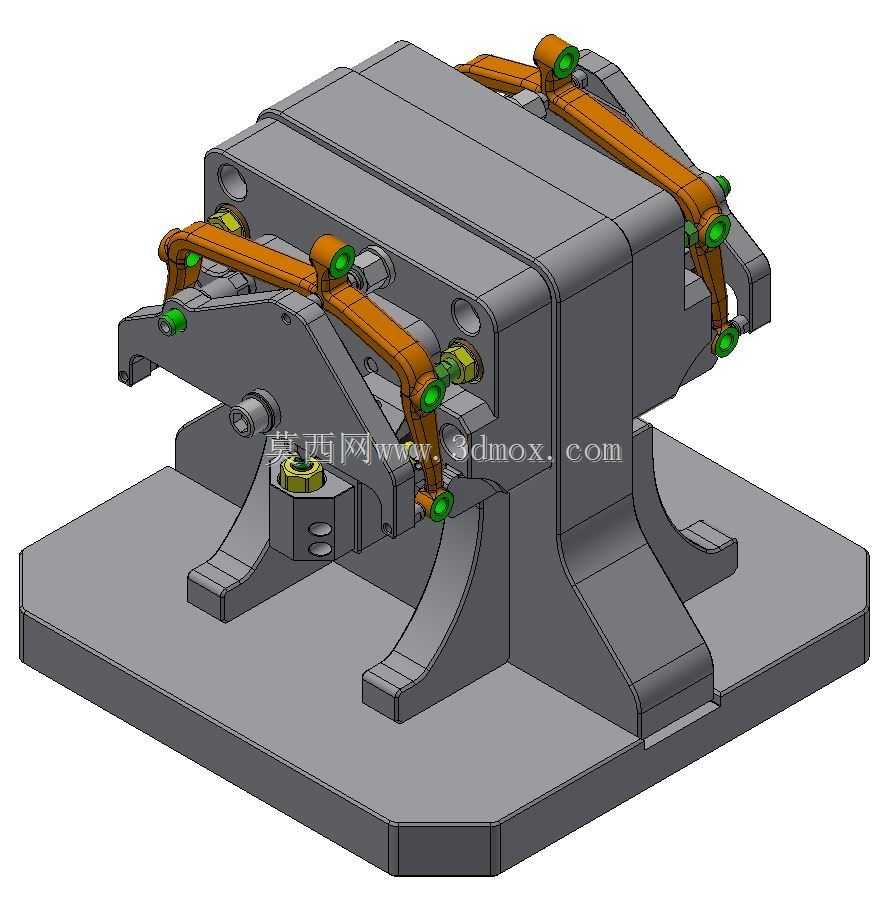

　　这套夹紧工装主要适配卧式加工中心上的变速箱选择器拨叉工序加工场景，针对拨叉类零件薄壁易变形、定位基准面小、加工部位空间角度多的加工难点做了针对性结构设计，在实际产线布局中，这类工装一般安装在卧式加工中心的回转工作台上，配合双工位托盘交换系统实现工件的上下料与加工节拍并行，减少设备待机时间。从结构布局来看，工装采用整体式铸造底座作为承载基体，底座底部设置标准的工作台T型槽安装定位边，安装时可直接靠紧工作台基准槽，通过压板压紧即可完成固定，不需要额外做找正调整，底座的两个支撑立臂向上延伸，形成工件的下部支撑框架，支撑面的位置完全匹配拨叉组件的下部铸造毛坯基准，定位点选择在拨叉的非加工毛坯面，避免加工基准与设计基准不重合带来的尺寸公差累积。

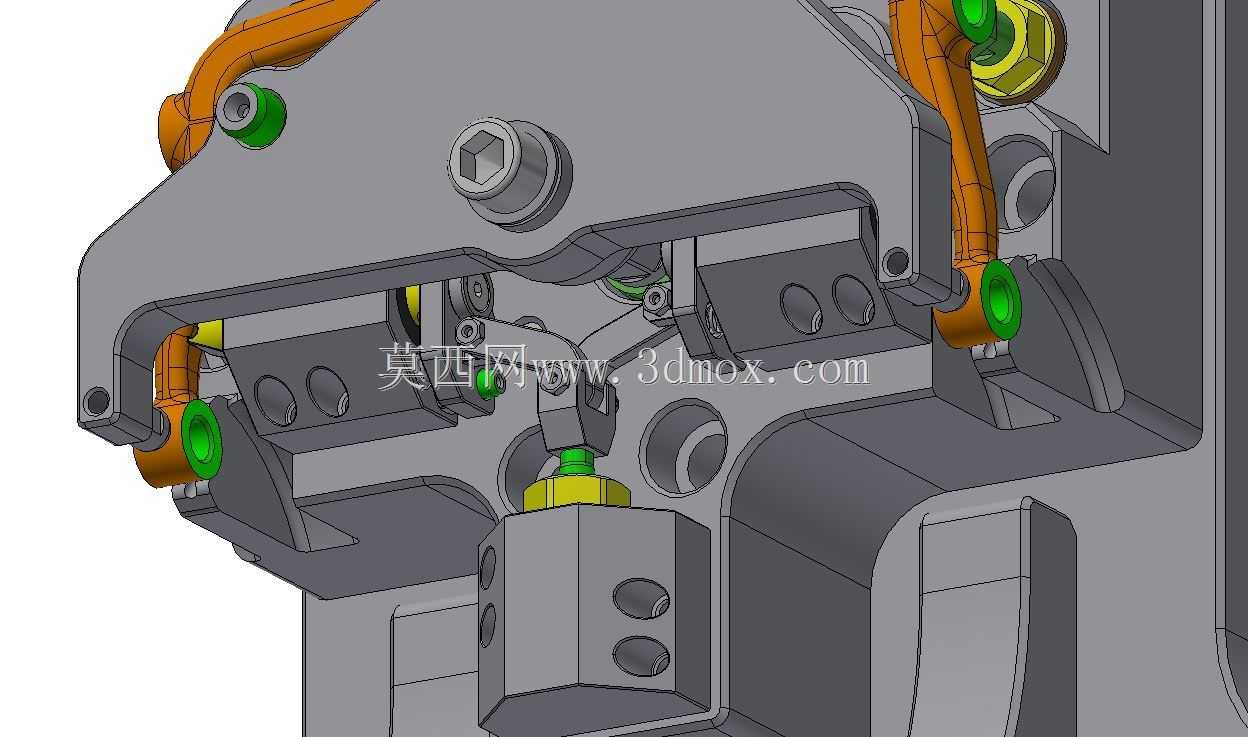

　　夹紧执行单元采用多组杠杆式液压压板结构，橙色的杠杆臂通过铰接销轴连接在支撑座上，每个夹紧点的压头位置都对应拨叉的刚性加强筋部位，避开薄壁壳体区域，防止夹紧力过大导致工件变形，压头端部采用可更换的硬质合金防滑触头，接触面积控制在合理范围，既保证足够的夹紧摩擦力抵抗铣削、钻削过程中的切削冲击力，又不会在工件表面留下压痕损伤。液压油路采用内置式布局，所有供油管路都藏在底座和支撑臂的内部孔道中，外部仅露出油缸的铰接端和调节螺母，避免加工过程中飞溅的切屑刮伤油管，也减少了工装外部的突出结构，方便加工时的排屑和冷却液冲刷，每个夹紧油缸都配有独立的节流调节螺钉，可以根据对应夹紧点的刚性需求单独调整夹紧力大小，比如拨叉叉脚部位刚性较弱，就调小对应油缸的供油压力，中间安装座部位刚性好，就适当提高夹紧力，平衡整体装夹的可靠性与变形控制。

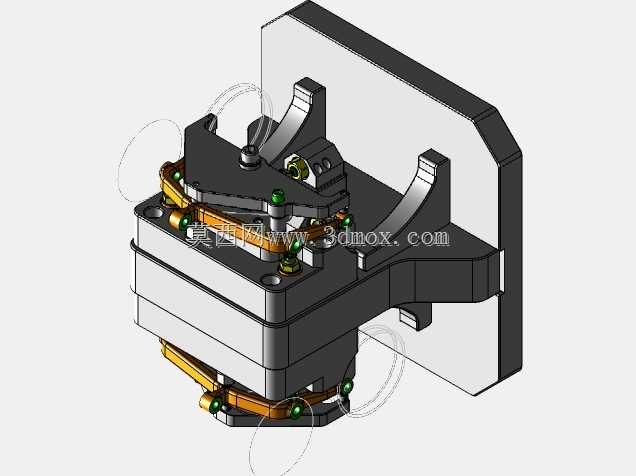

　　在定位设计上，工装采用一面两销的经典定位逻辑，主定位面设置在底座中间的支撑凸台上，搭配一个圆柱定位销和一个菱形定位销，完全限制工件的六个自由度，定位销的高度做了缩短处理，避免工件吊装上下料时与销子发生磕碰，同时在定位面周围设置了排屑缺口和喷气嘴安装位，加工时可通过机床的内置气路在夹紧前自动吹净定位面上的切屑和冷却液，防止杂质垫在定位面之间导致工件装夹倾斜。从安装边界尺寸来看，整套工装的长宽尺寸控制在400mm×350mm范围内，高度不超过280mm，完全适配常规500规格卧式加工中心的工作台行程，不会出现超程问题，工装左右两侧预留了足够的刀具让刀空间，加工拨叉侧面的孔系和槽口时，刀具不会与工装本体发生干涉，两侧的杠杆夹紧臂的开合行程经过计算，工件吊装时夹紧臂处于张开位置，开口尺寸足够让毛坯件顺利吊入，不需要人工扳动压板，配合液压自动控制系统可实现一键夹紧松开，降低操作人员的劳动强度。

　　这套工装的设计思路核心是兼顾装夹效率与加工精度，针对拨叉类零件加工时容易出现的装夹变形、定位不准、排屑困难等常见问题做了结构优化，在实际使用中，一次装夹即可完成拨叉上多个面的铣削、孔系钻镗、槽口加工等工序，不需要二次装夹找正，能够有效保证各加工部位之间的位置度公差，适合批量生产场景下的零件加工，结构上的模块化设计也让易损件更换更加方便，压头、定位销、铰接销轴等磨损件都采用标准件设计，损坏后可以快速更换，减少工装维护的停机时间。
