航空发动机涡轮喷嘴组结构设计

该部件应用于航空燃气涡轮发动机热端区域，承担燃烧室出口燃气的导流与整流功能，是连接燃烧室与涡轮转子的核心过渡构件。从实际工况来看，燃烧室排出的高温高压燃气经该部件导流后，会以预设角度与流速冲击涡轮转子叶片，将燃气的热能与压力能转化为转子旋转的机械能，直接决定涡轮级的能量转换效率，其流道型面的精度偏差会直接导致涡轮做功效率下降，甚至引发转子叶片局部过热失效。

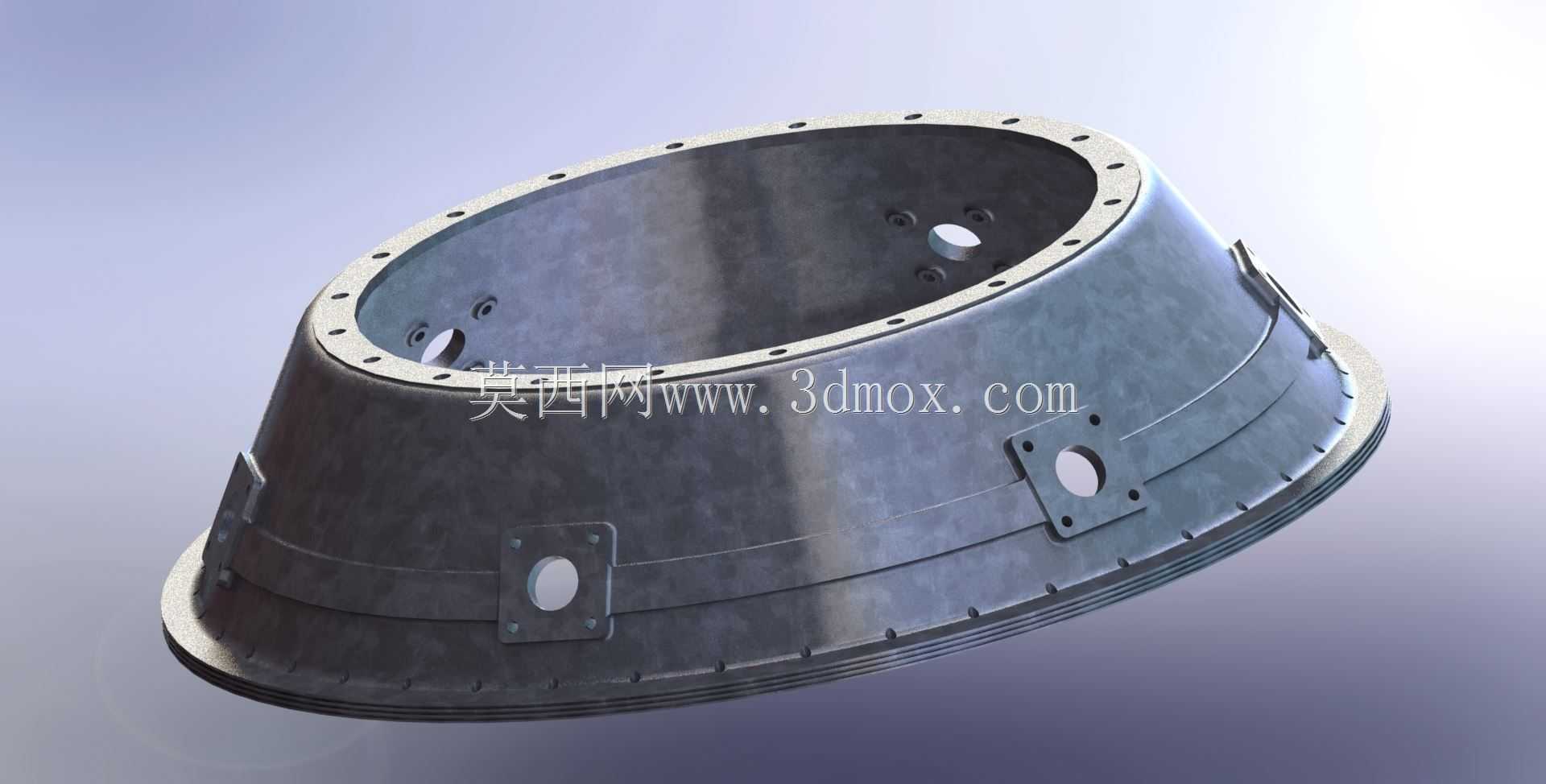

设计过程中优先考虑热端部件的冷却需求，喷嘴护罩区域采用双层壁结构设计，压气机引出的冷却空气从泵壳体冷却通道与燃烧室旁通冷却通道引入，在护罩夹层内形成流动气膜，隔绝高温燃气直接冲刷金属基体，同时在护罩壁面开设离散冷却小孔，让冷却空气以贴壁方式流出，在护罩内表面形成均匀的冷却气膜，降低基体长期工作的热负荷。为了清晰展示内部流道与冷却通道的走向，建模时省略了螺栓、锁片等紧固件，避免细小零件遮挡核心结构的展示效果。

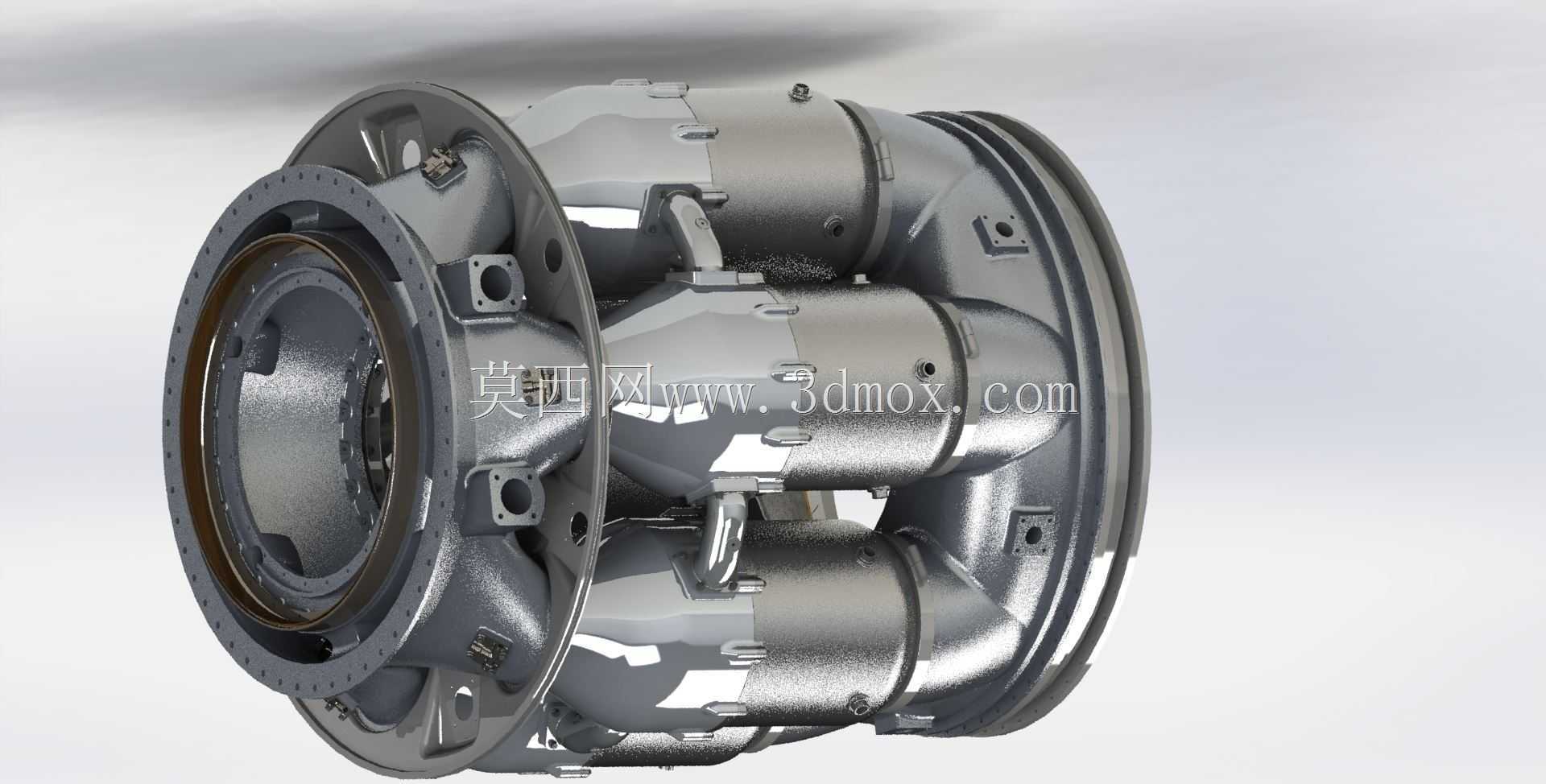

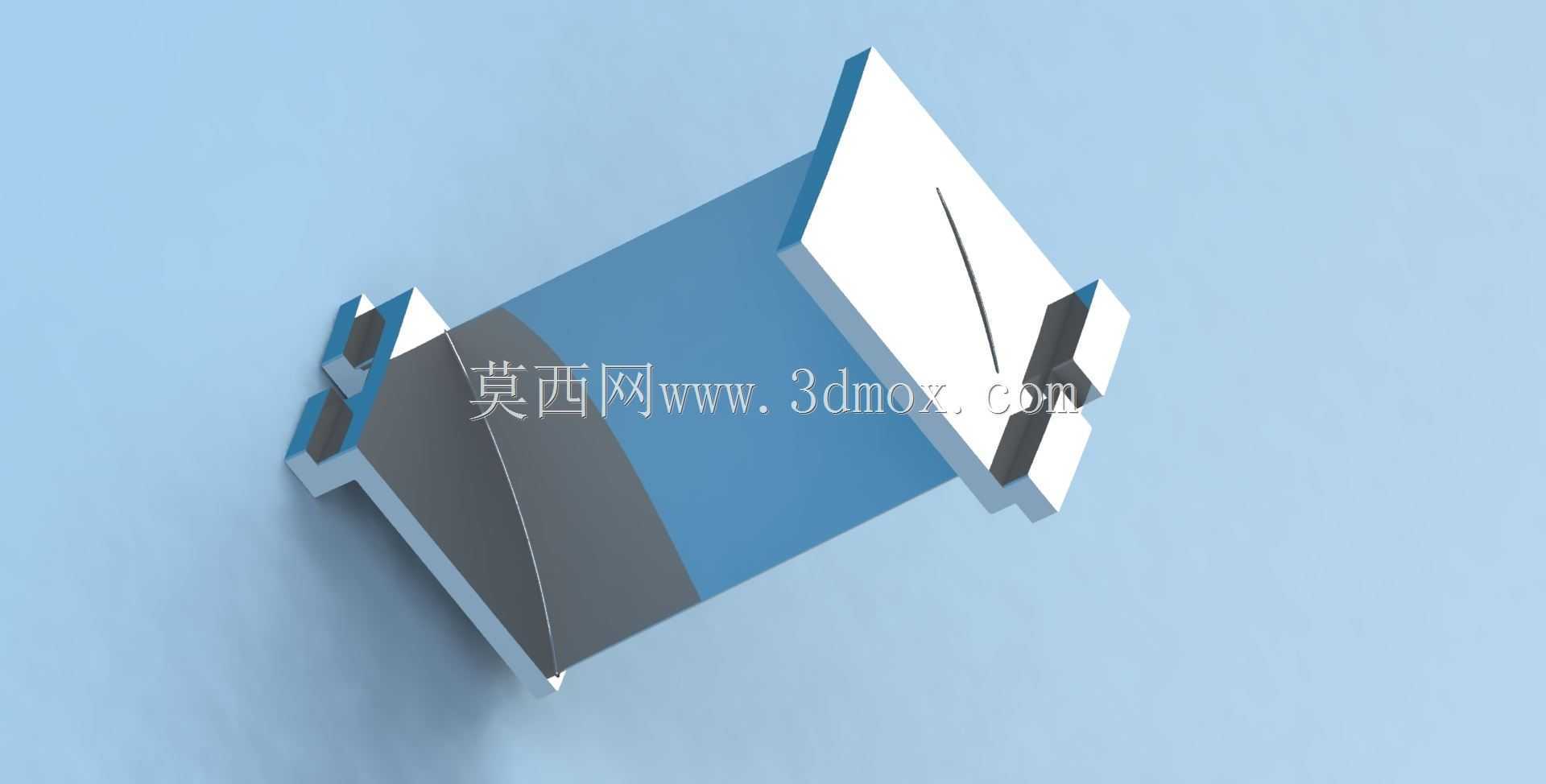

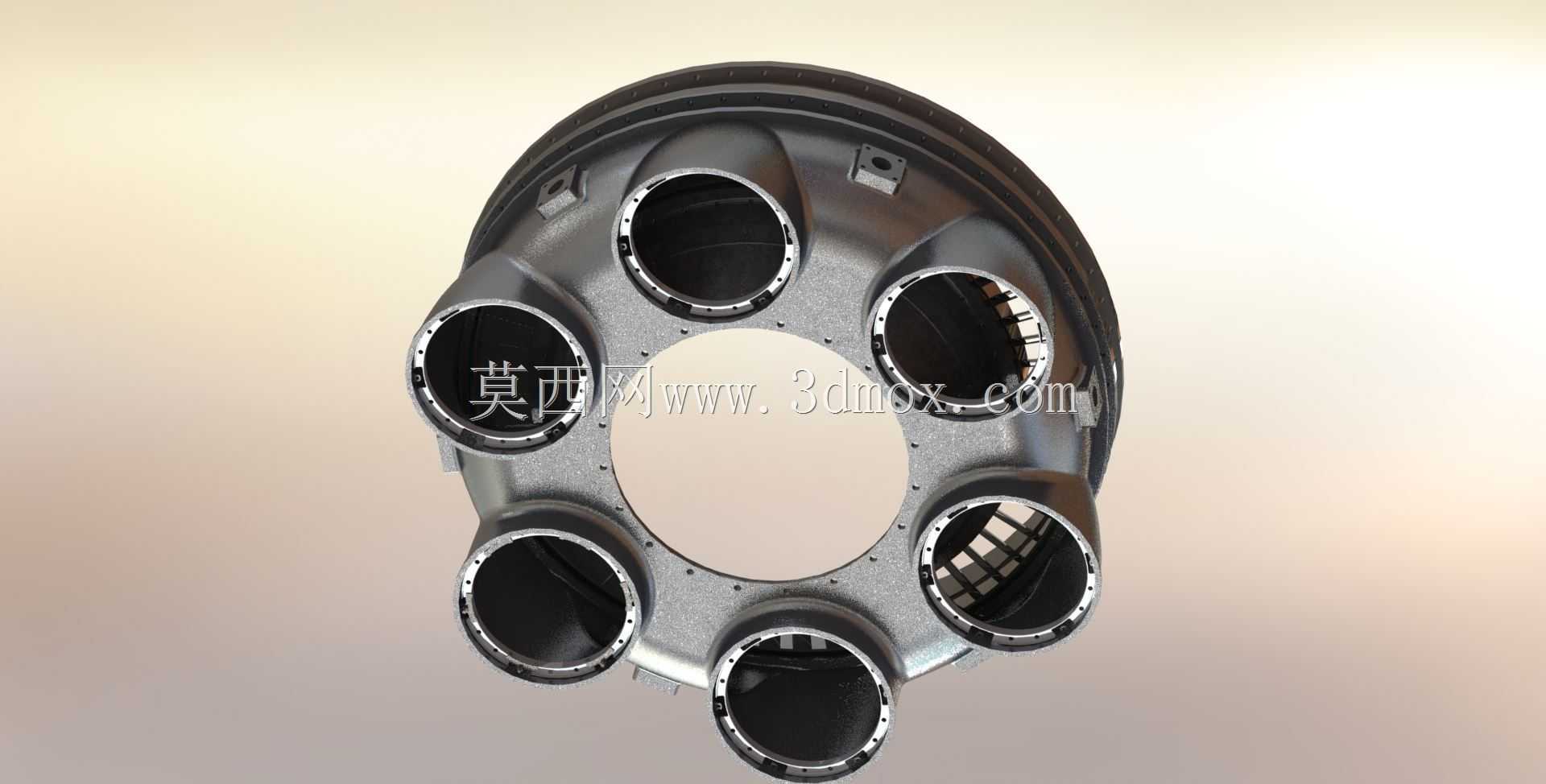

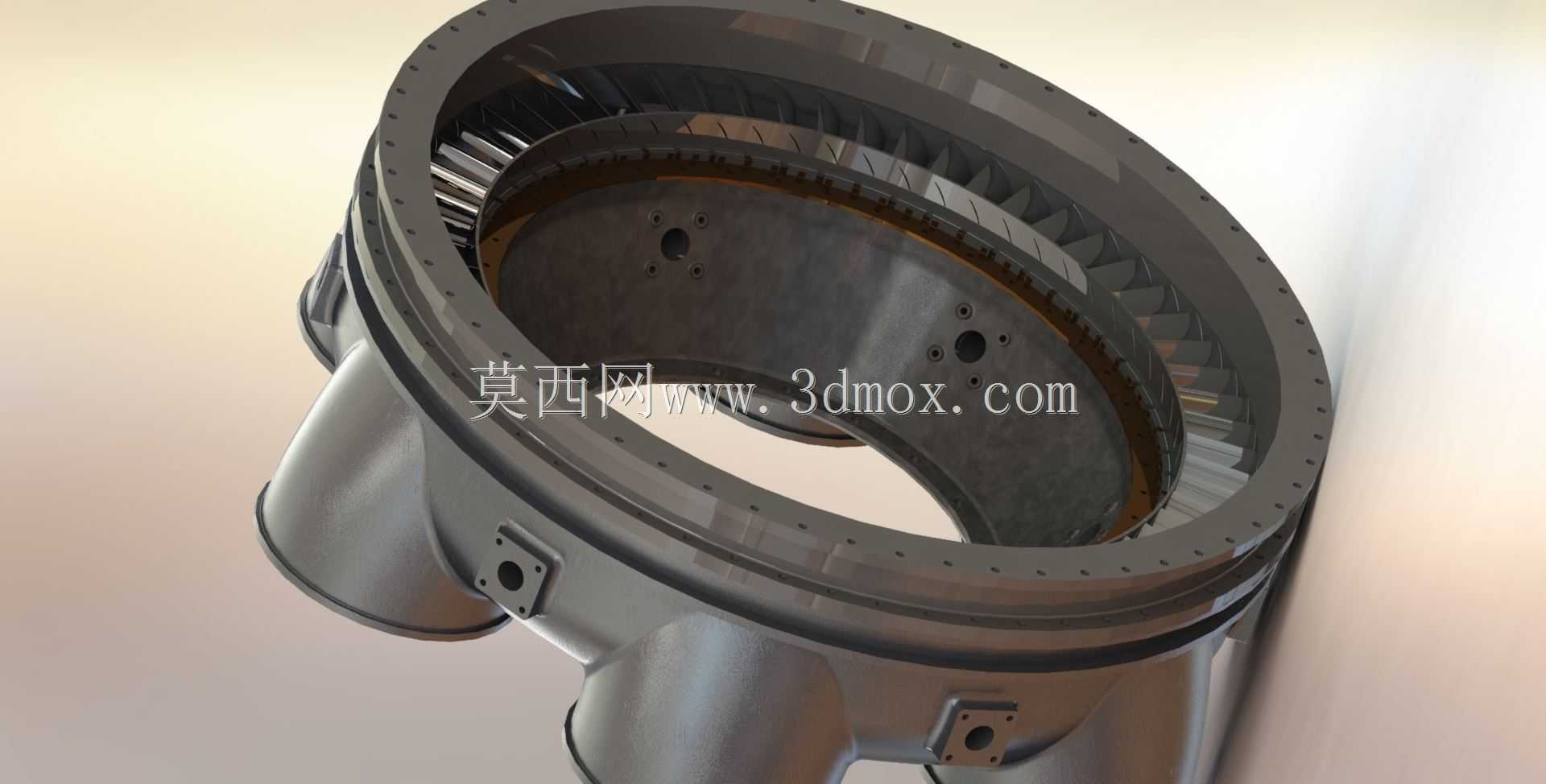

从安装边界来看，该喷嘴组采用周向分段式结构，单段喷嘴的周向弧度对应整环的九分之十弧段，相邻段之间通过法兰止口定位，安装边预留螺栓过孔与定位销孔，可直接与燃烧室出口机匣、涡轮导向器支撑环对接，安装时需保证流道对接处的阶差不超过0.1mm，避免燃气在阶差处产生附面层分离，增大流阻损失。喷嘴的叶型截面采用可控扩散叶型设计，沿叶高方向的型线存在连续扭转，适配不同叶高位置的燃气流速与角度，减少叶型表面的气流分离损失，叶型前缘做了小圆角钝化处理，降低高温燃气中杂质颗粒冲蚀导致的型线损伤。

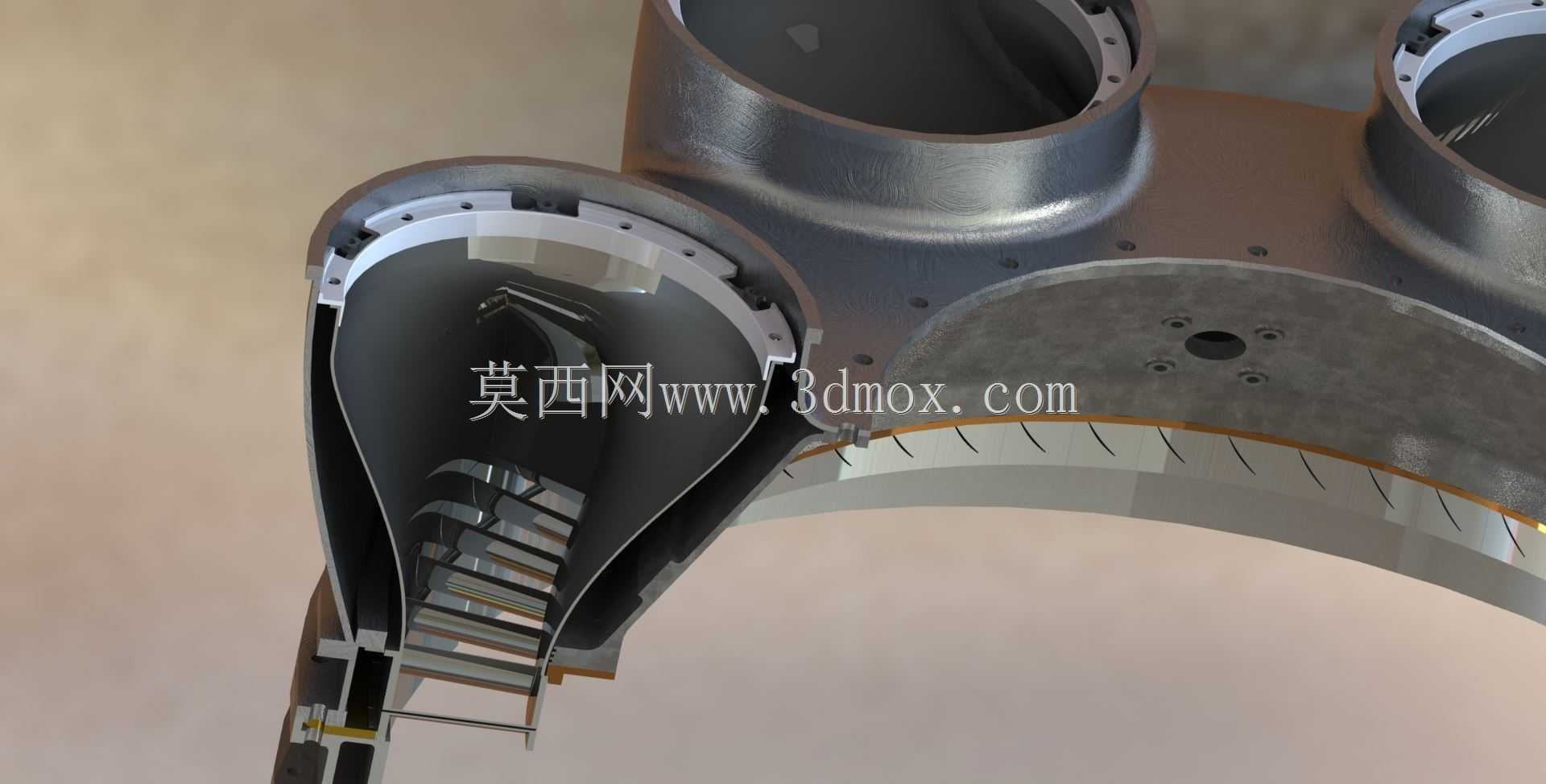

建模过程中对冷却通道的走向做了等比例还原，夹层内的冷却气流通道采用等截面设计，保证各位置冷却空气流量分配均匀，避免局部区域冷却不足引发的热变形。喷嘴的安装边厚度根据热应力分布做了差异化设计，靠近燃气侧的安装边厚度适当增加，抵消高温下的热膨胀变形量，保证长期工作状态下的连接密封性。该结构的设计逻辑完全贴合现役航空发动机涡轮喷嘴的实际工程方案，可作为热端部件结构设计、流场仿真分析的参考模型，帮助设计人员理解燃气导流与冷却结构的匹配关系，掌握热端部件安装边界的设计要点。
