超级海象两栖飞机机翼浮标结构设计

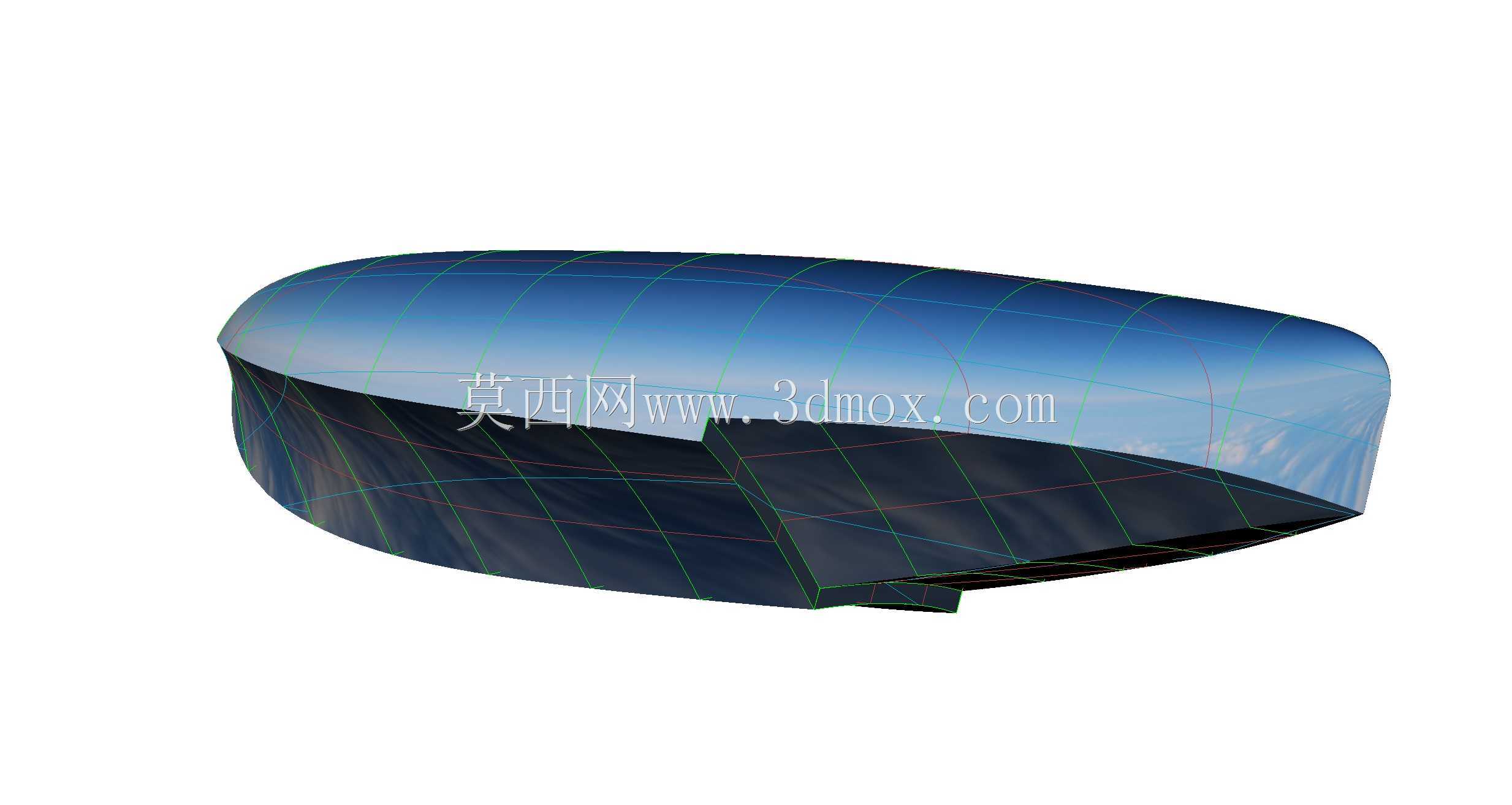

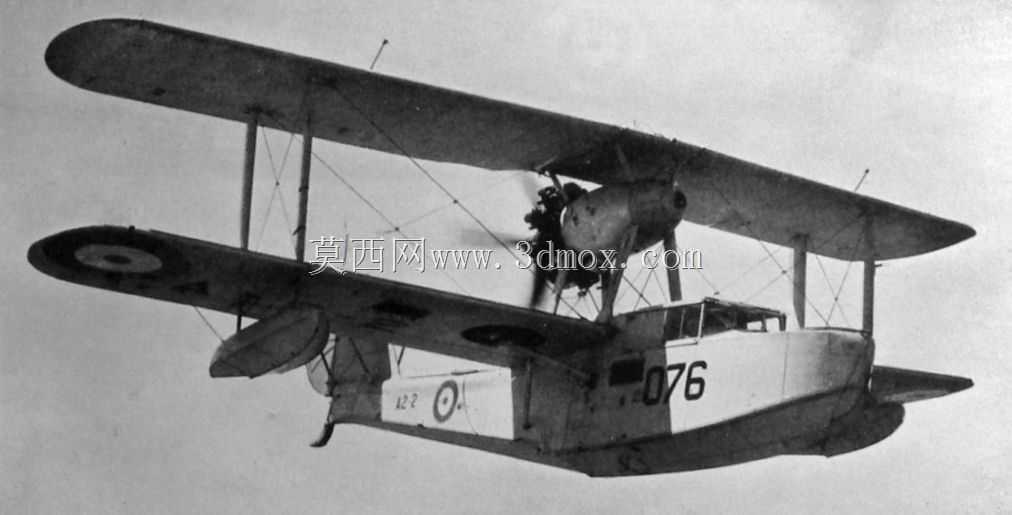

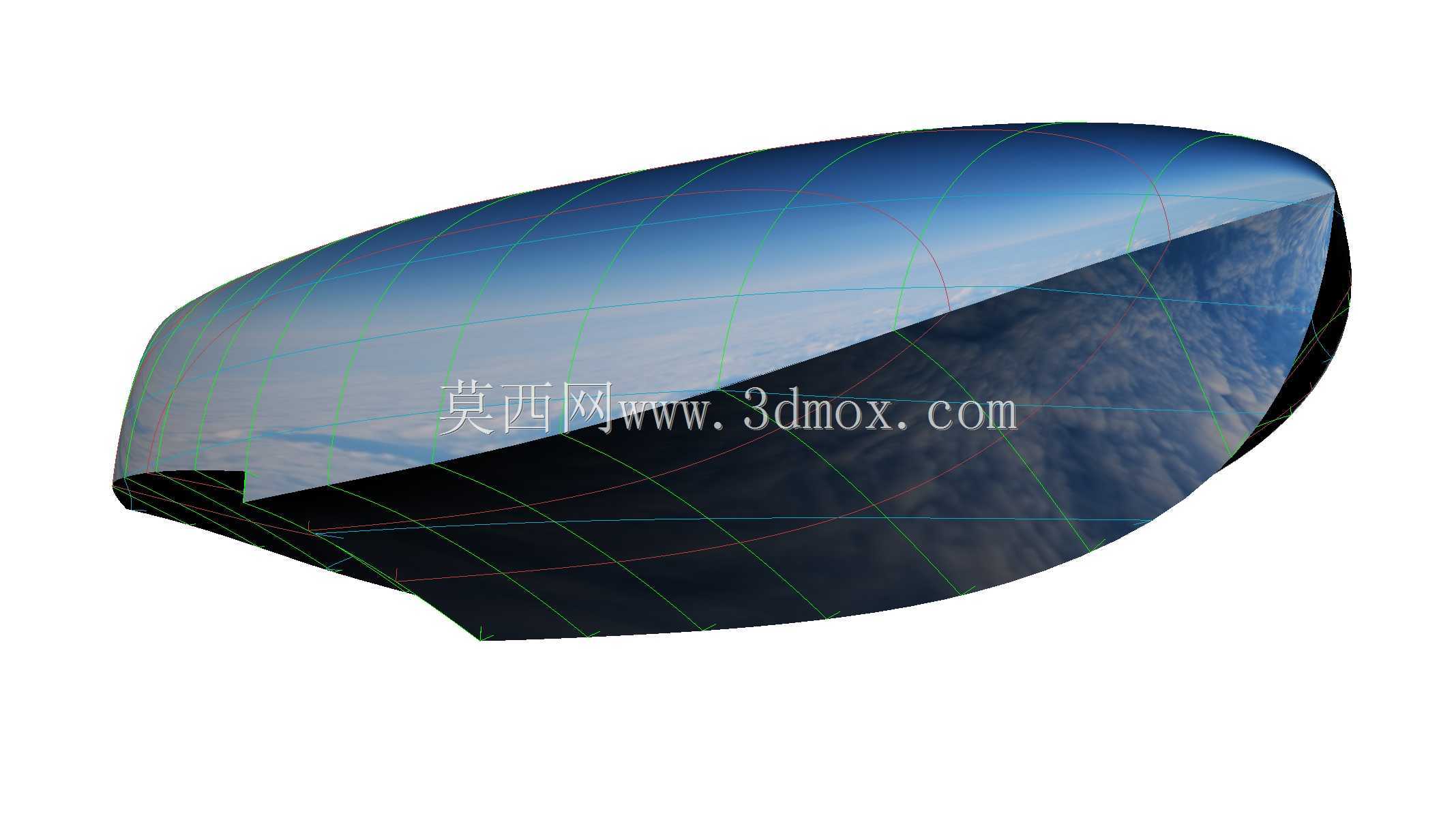

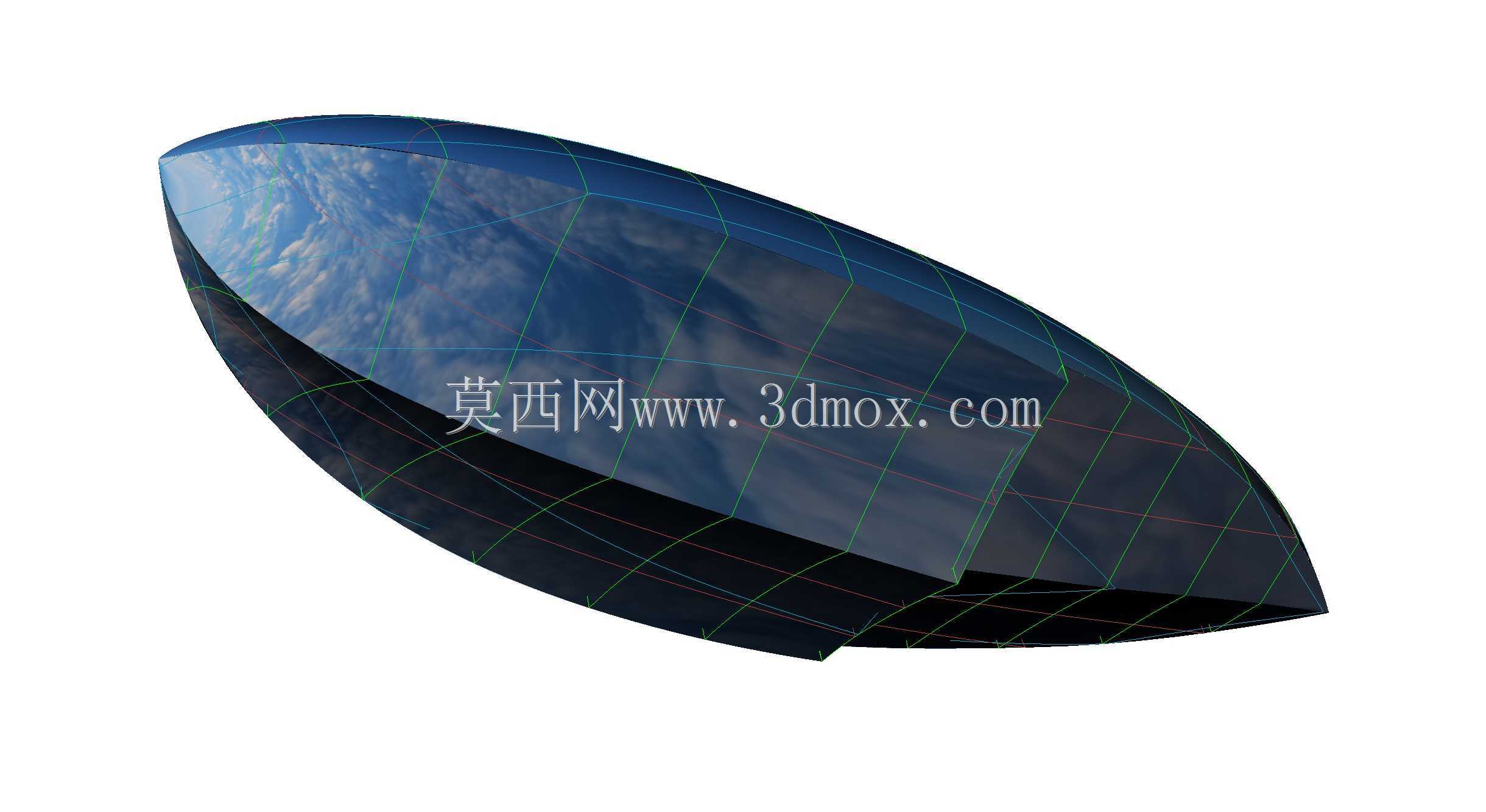

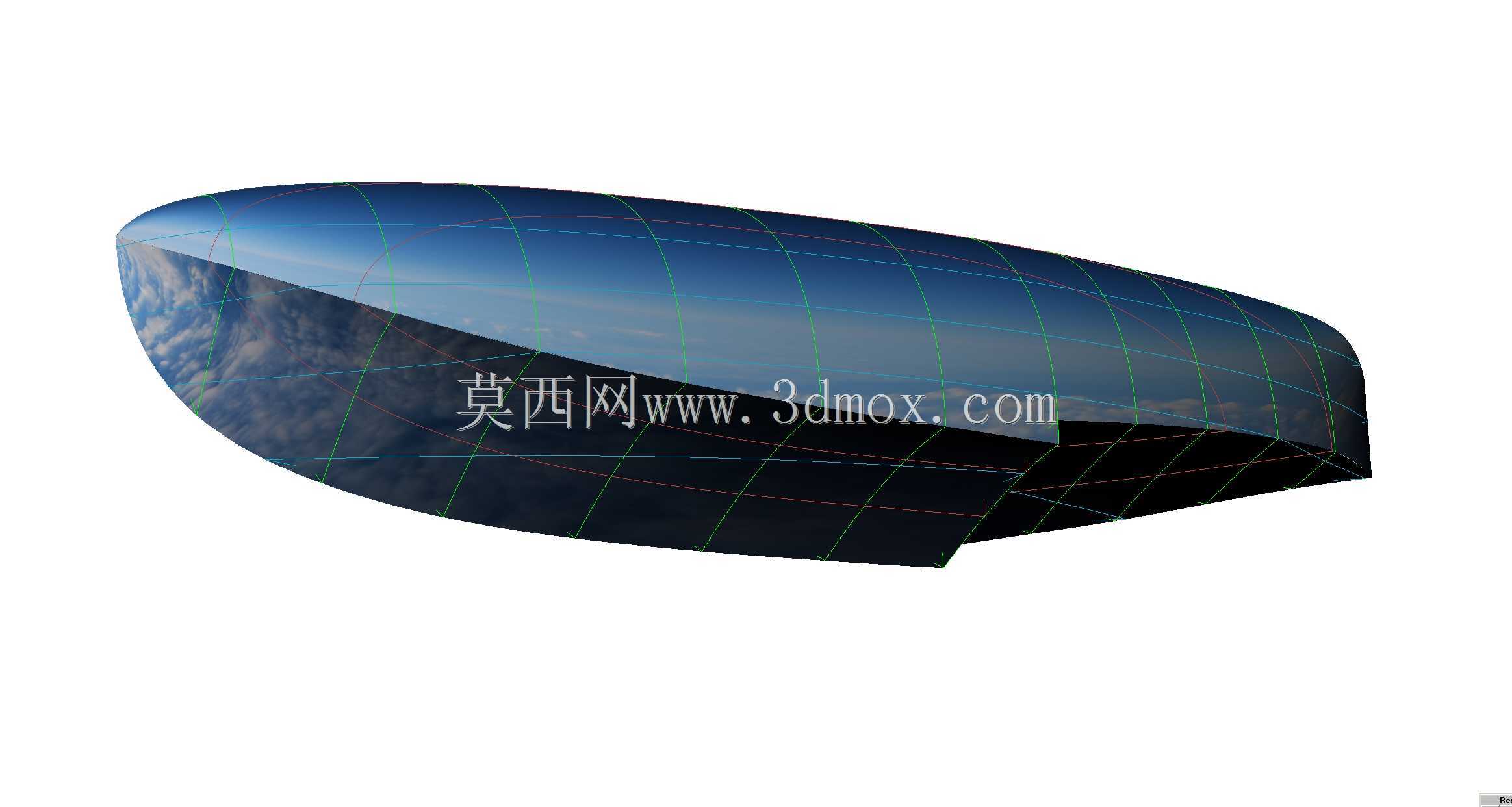

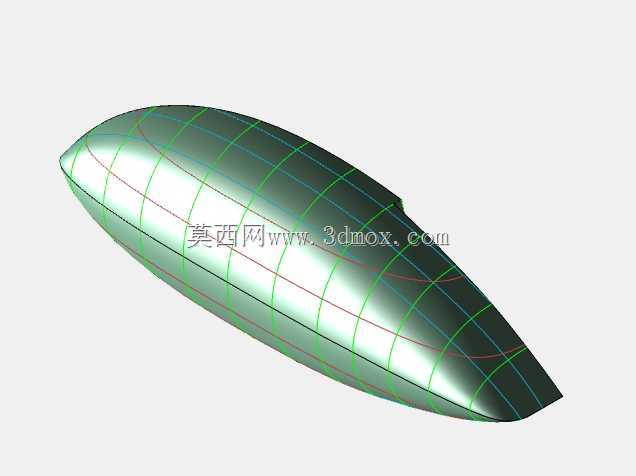

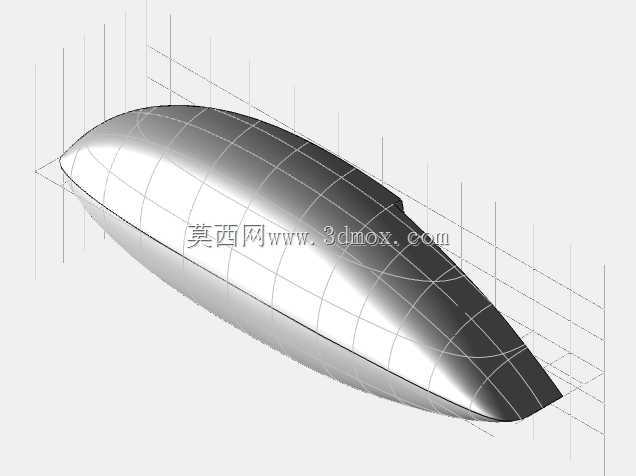

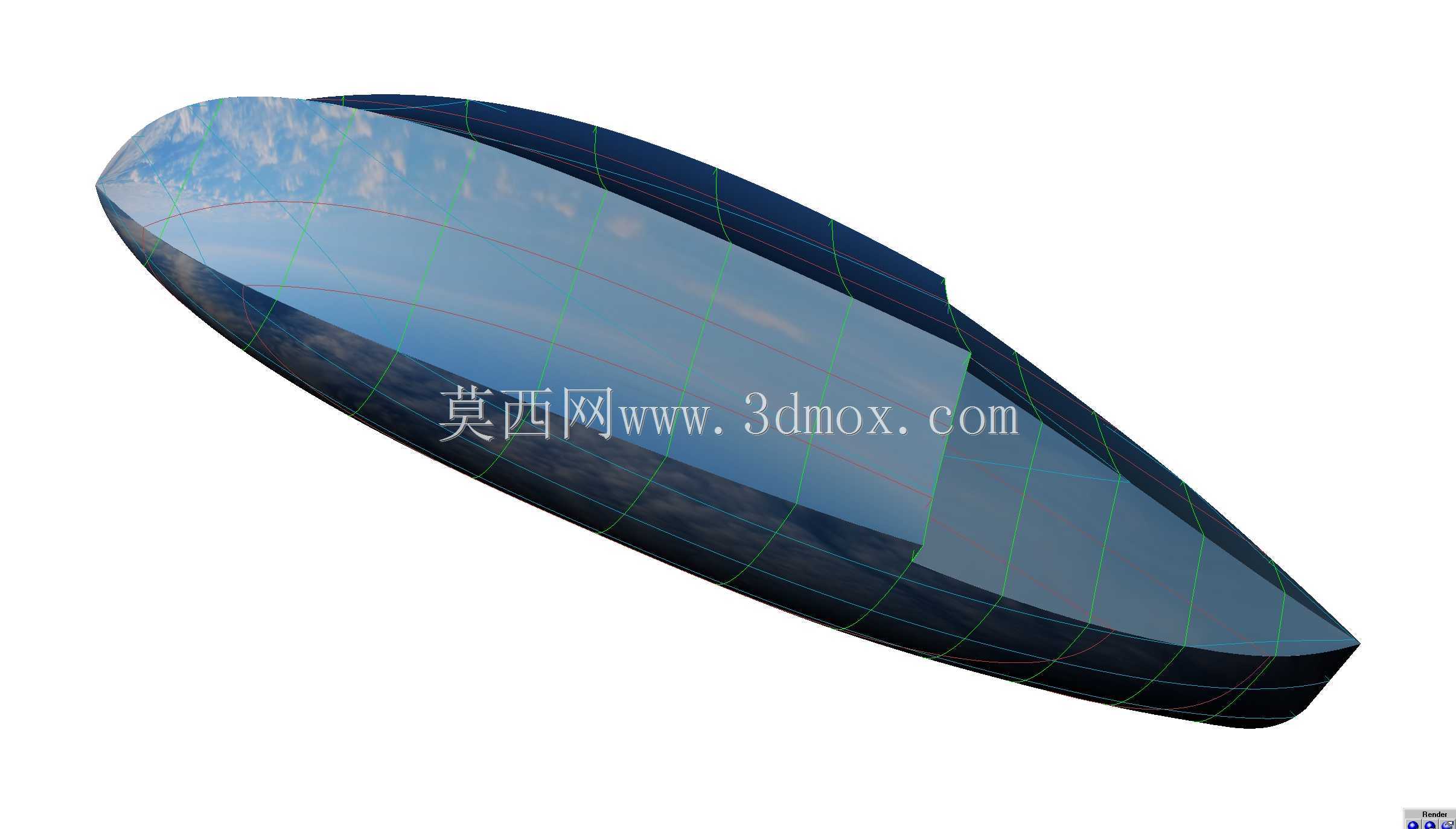

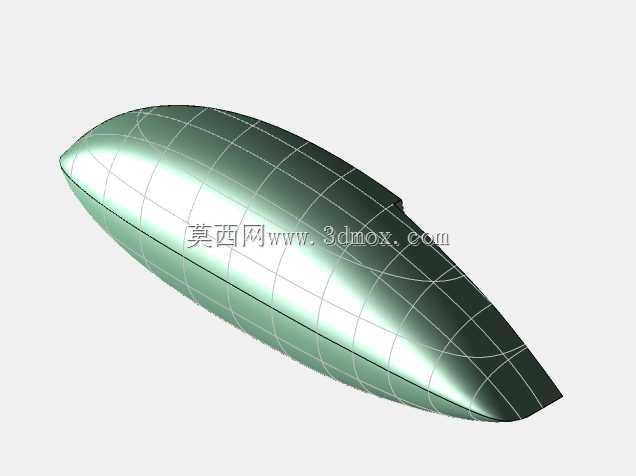

水上两栖飞机执行近海巡逻、搜救、短距运输任务时，机翼下方的浮标是保障水面姿态稳定的核心部件，超级海象作为早期经典两栖双翼机，其翼下浮标的曲面设计直接决定水面滑行阶段的抗浪性能与横滚稳定性。该浮标采用纺锤形流线曲面构型，整体沿机身纵向对称布置于下翼面下方，通过金属撑杆与翼梁、机身侧部承力结构连接，安装位置需避开螺旋桨滑流区与襟翼偏转的运动边界，避免在起降阶段产生气动干扰或结构干涉。从功能逻辑上看，浮标的核心作用是在飞机水面漂浮时提供额外的横向浮力储备，当飞机受侧风、浪涌作用产生横倾时，单侧浮标接触水面产生的浮力力矩可快速抵消倾斜力矩，防止机翼触水引发侧翻，同时在水面滑行阶段，浮标底部的曲面线型可破开表层水流，降低滑行阻力，减少水花飞溅对机身、螺旋桨的冲击。设计过程中优先采用浮动放样曲面构建浮标外壳，曲面沿纵向设置连续变化的曲率，首部做圆弧上翘处理以适应迎浪工况，避免高速滑行时浪头直接拍击浮标端面产生结构冲击，尾部逐渐收窄以平顺水流，降低尾部涡流带来的阻力增量。浮标内部设置多道横向隔框，将内部腔体分隔为多个独立水密舱段，即使单舱破损进水，剩余舱段仍能提供足够浮力，保障飞机水面迫降后的安全冗余。安装接口方面，浮标顶部预留与撑杆连接的铰接支座，支座位置对应浮标内部的承力隔框，将水面载荷直接传递至翼面主承力结构，避免浮标外壳局部受力产生变形。浮标的外形尺寸需匹配机翼的展长与机身重心位置，浮标的排水量设计需满足飞机最大起飞重量下的横稳性要求，浮标与机翼下表面的垂直距离需保证飞机在最大允许横倾角状态下，翼尖不会接触水面，同时浮标最外侧突出量不超过机翼展向的安全边界，避免地面滑行、停靠时与障碍物发生剐蹭。曲面建模阶段需反复校验曲面的光顺度，避免出现局部曲率突变，减少水面滑行时的紊流产生，同时兼顾外壳钣金成型的工艺性，曲面分块需匹配金属板材的延展极限，减少成型过程中的褶皱与应力集中。
