带气流模拟功能的汽车排气歧管结构设计

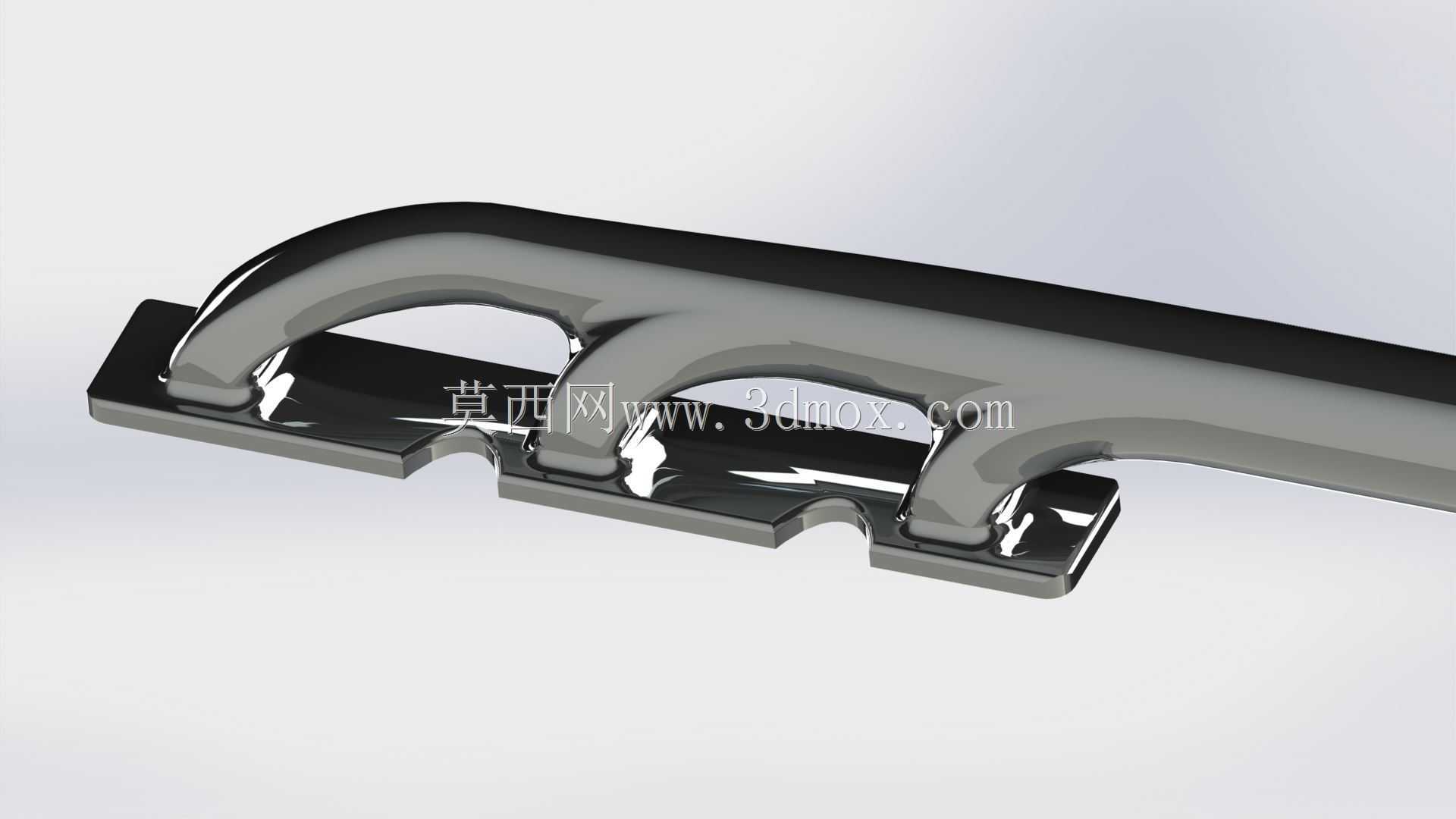

排气歧管作为发动机进排气系统的核心连接部件，直接承接各气缸排出的高温高压废气，将分散的气缸排气汇流后送入三元催化器与排气尾管，其结构设计合理性直接影响发动机排气效率、泵气损失与动力输出表现。这款排气歧管在结构设计阶段就同步融入了气流模拟验证环节，区别于传统仅考虑安装空间的粗放设计思路，建模过程中针对各支管的曲率、交汇角度、内壁过渡圆角做了多轮迭代优化，避免不同气缸排出的废气在交汇段产生气流干涉、紊流反流问题，降低排气背压的同时，也能减少各缸排气干扰，保证各气缸排气均匀性，对提升发动机充气效率、优化燃油经济性有实际作用。从安装边界来看，该歧管的法兰安装面严格匹配对应机型的气缸盖排气侧接口布局，螺栓孔位的位置度公差控制在合理范围内，安装面平面度满足密封要求，可直接适配对应排量的四缸发动机安装需求，支管的弯曲弧度充分规避了发动机周边的线束、冷却管路、防火墙等周边部件的干涉边界，装车后不会出现运动干涉或装配间隙不足的问题。在实际应用场景中，这类经过气流模拟优化的排气歧管，既可以用于民用乘用车的自然吸气或小排量涡轮增压发动机配套，也能为改装市场的排气系统升级、维修替换件开发提供三维结构参考，建模时还原了歧管的壁厚、法兰厚度、支管连接加强结构，充分考虑了高温工况下的热变形余量，支管交汇处的圆滑过渡设计不仅能优化气流走向，也能减少高温废气对管壁的局部冲蚀，延长部件使用寿命。不同于仅做外观建模的简化模型，该结构完整还原了排气歧管的安装定位特征、密封面结构、支管走向逻辑，气流模拟相关的结构设计细节也做了对应呈现，结构设计从业者可以直接参考其支管曲率设计思路、交汇段的过渡处理方式，在开发同类型排气部件时，可借鉴其避让周边部件的布局逻辑，减少前期设计阶段的干涉排查工作量，也能为排气系统的流场仿真分析提供准确的三维结构基础。
