车载七英寸触控数据记录终端结构设计

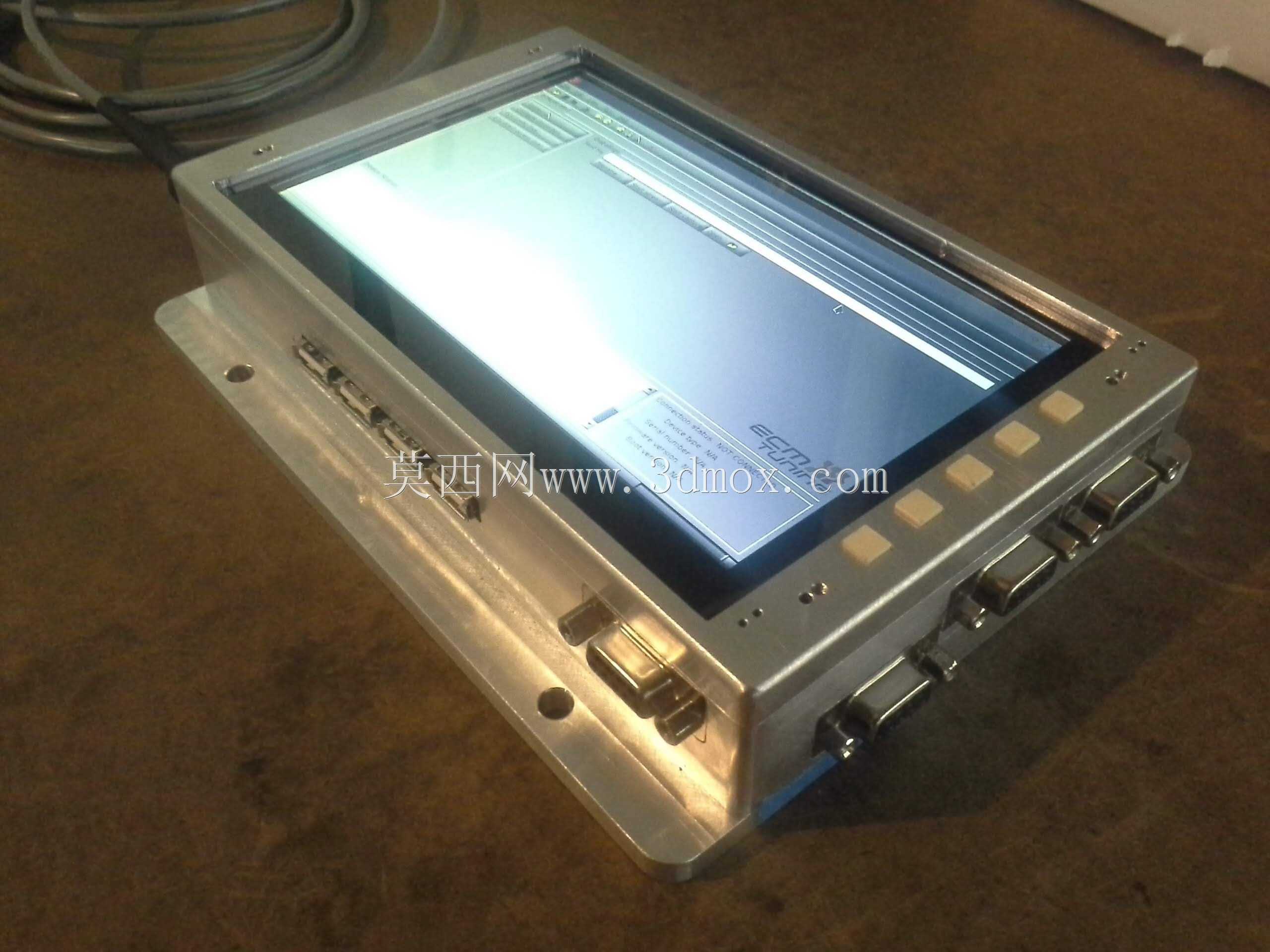

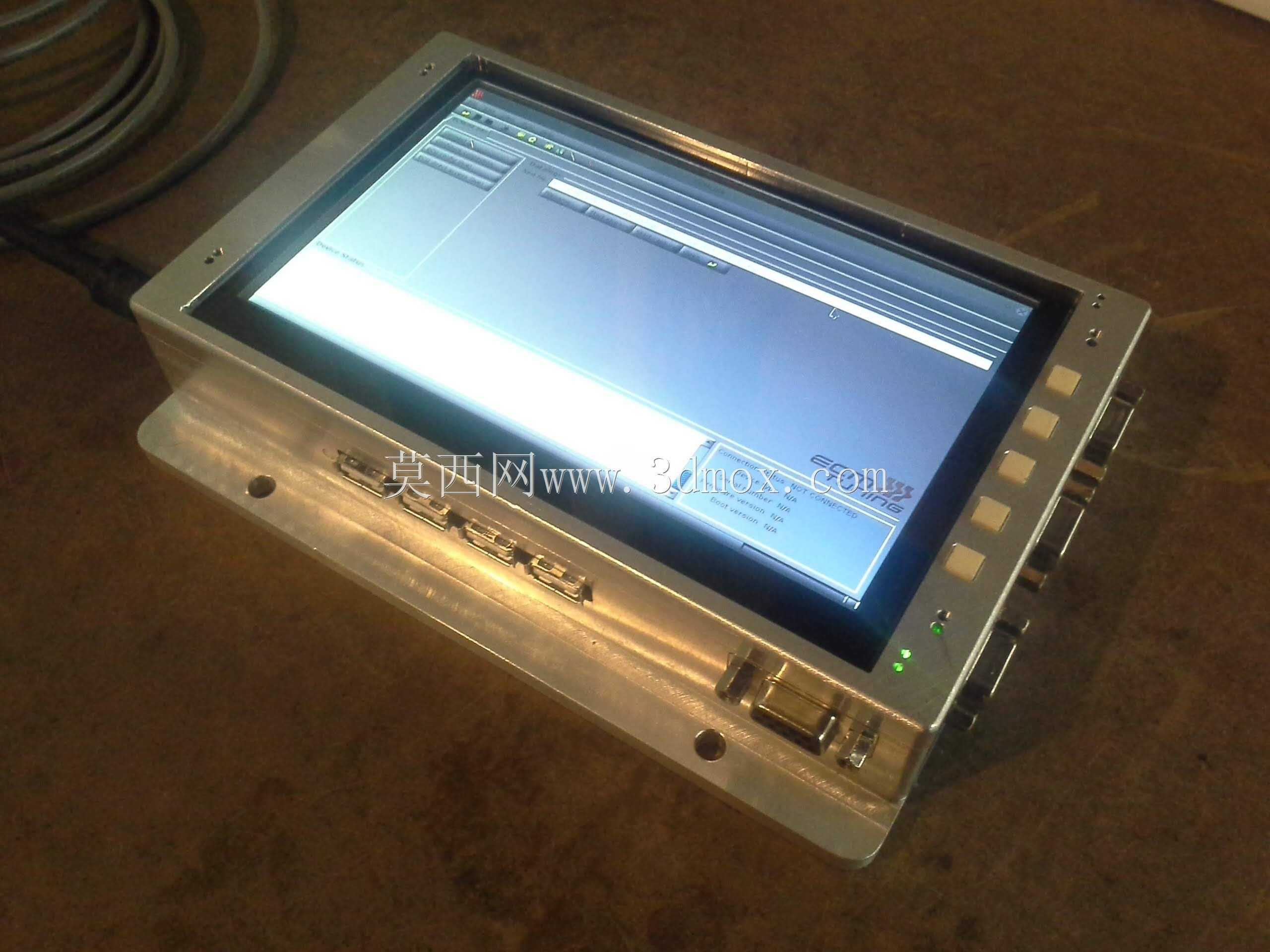

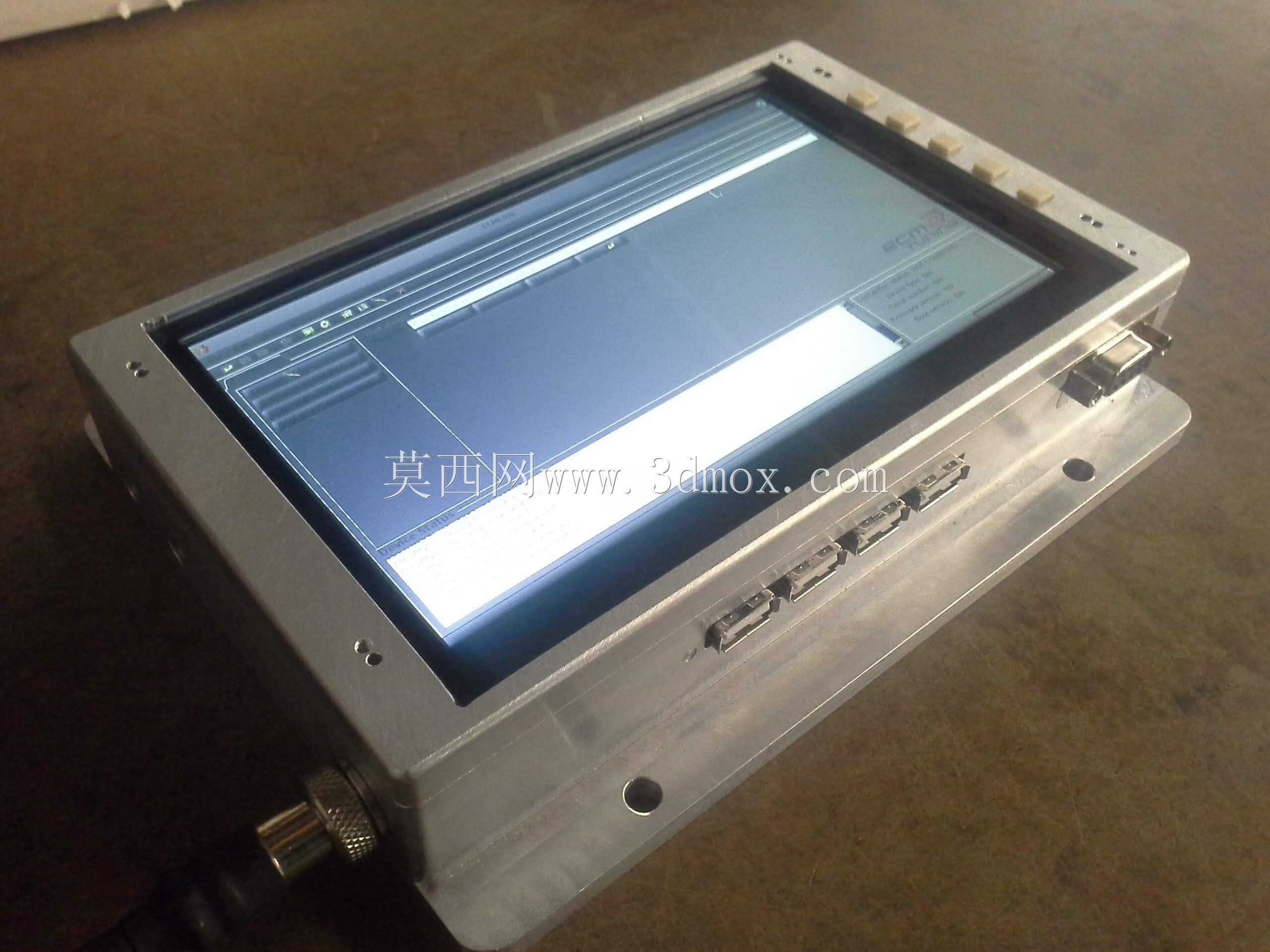

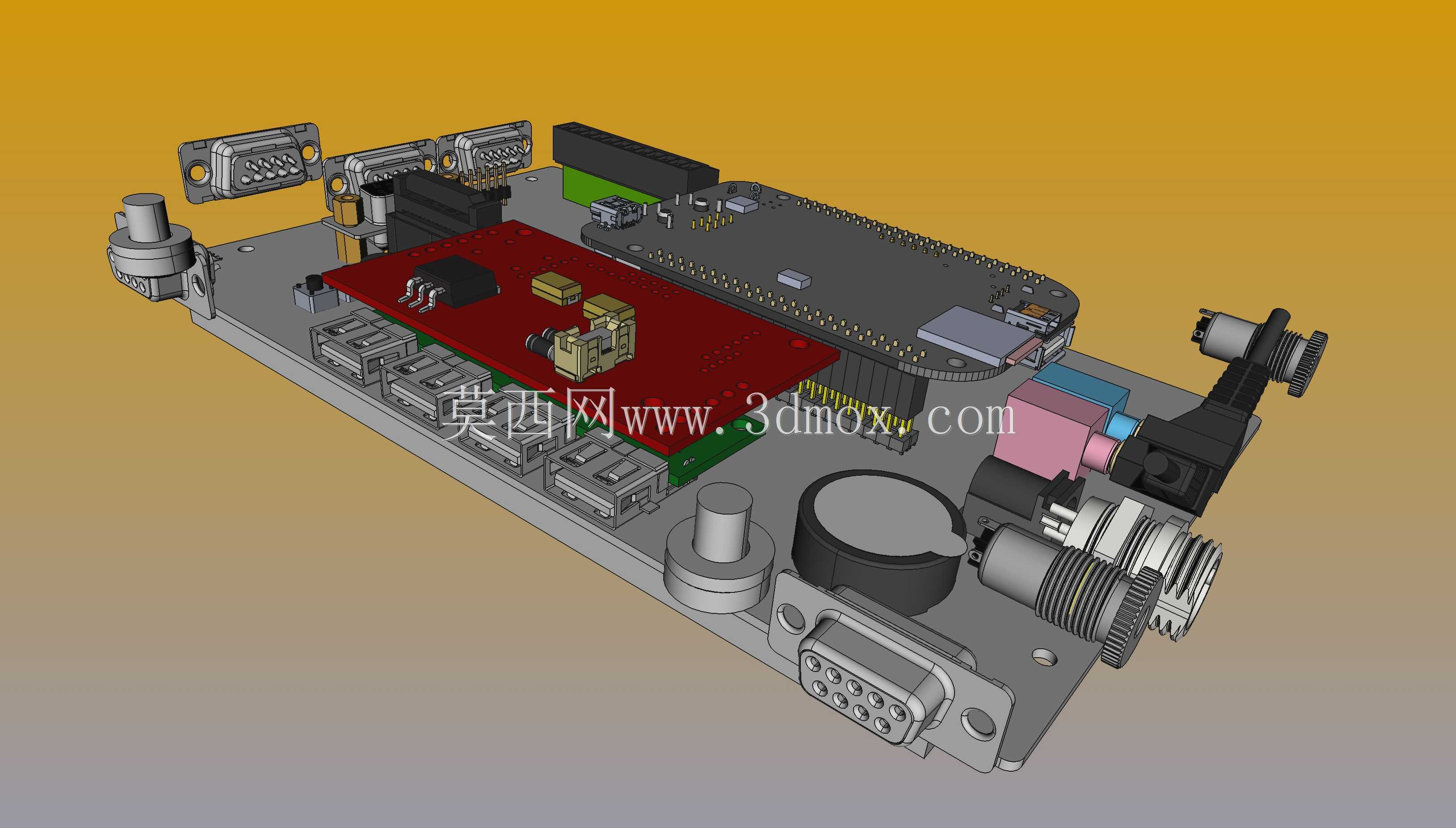

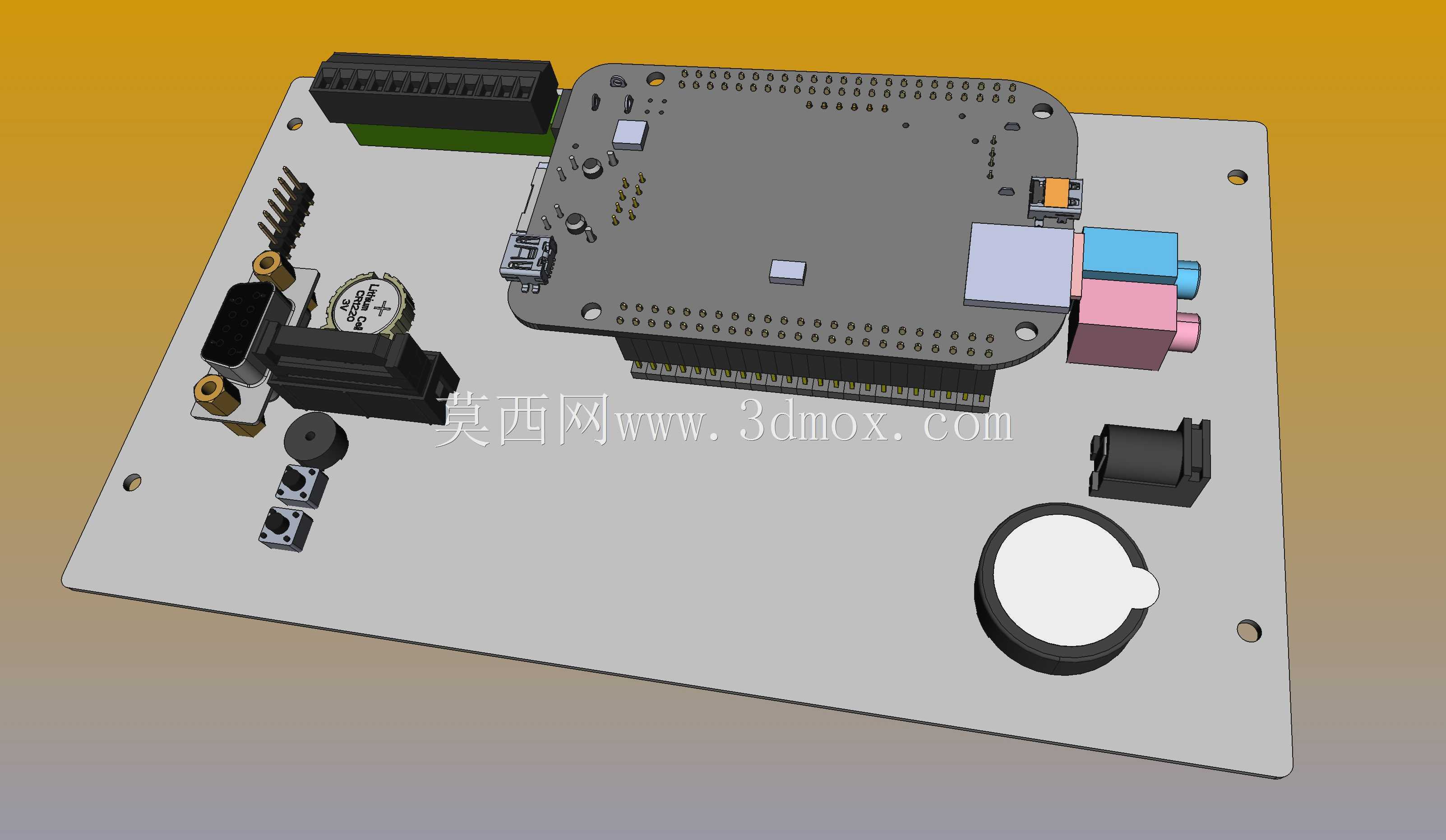

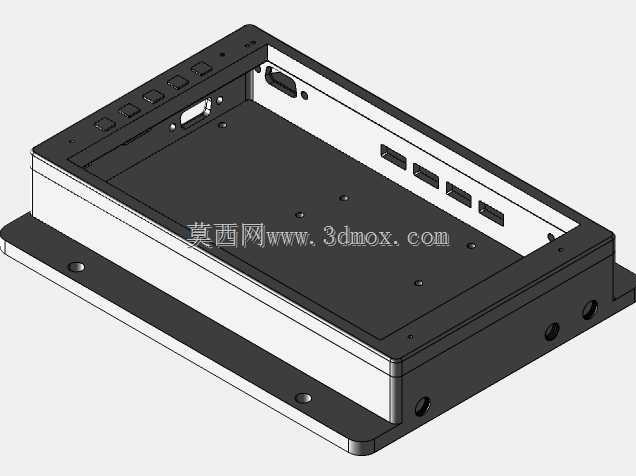

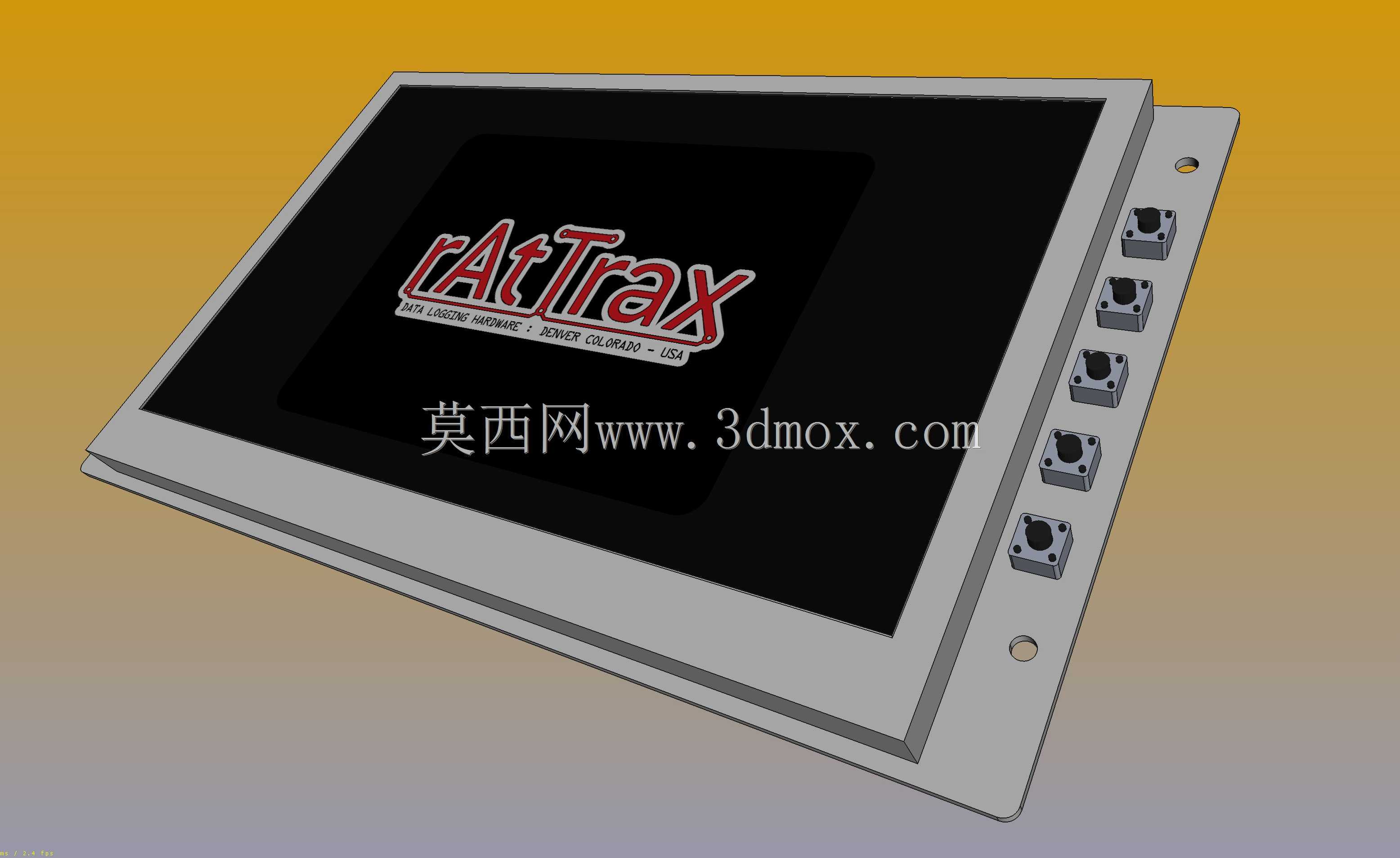

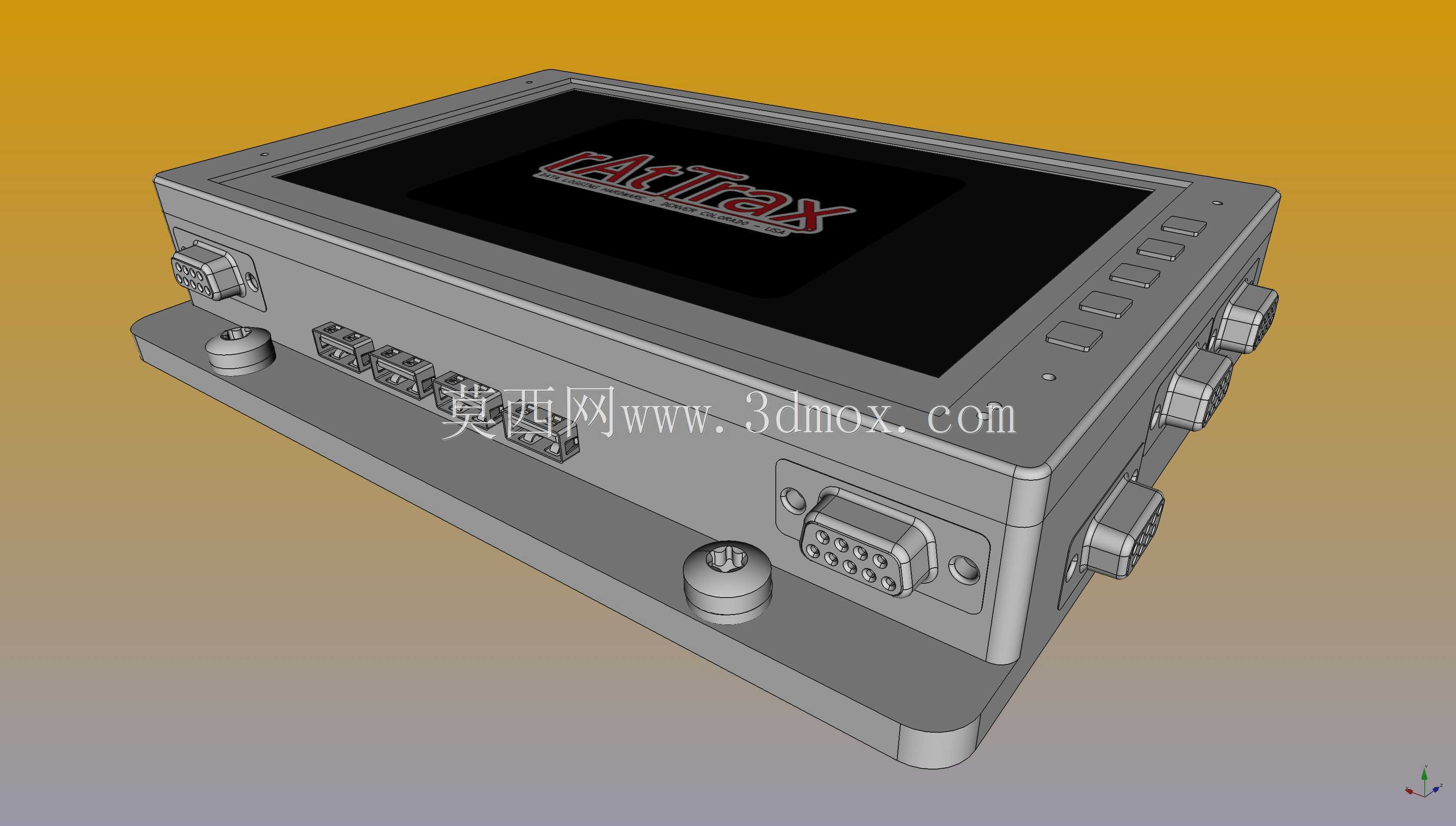

这款带触控交互的车载显示终端，核心面向赛车竞技、特种作业车辆的车载数据采集与交互场景，在拉力赛、场地赛的改装车辆中，这类设备承担着车辆运行参数实时展示、行驶数据本地存储、赛事状态交互反馈的核心作用，也可适配工程作业车辆的工况监测需求，替代传统零散的指针式仪表，整合多类传感数据的可视化呈现。从结构设计来看，整机采用密封式金属壳体，边角做圆弧过渡处理，既避免车内安装时的锐边磕碰，也能提升壳体抗冲击性能，适配车辆行驶过程中的持续振动工况。正面嵌入七英寸触控显示屏，屏幕周边预留物理按键区域，在驾驶场景下戴手套操作时，物理按键可提供明确的触感反馈，弥补触控操作在颠簸环境下的操作精度不足问题。接口布局集中在壳体侧端面，包含多类工业通用通讯接口、电源输入接口、外设扩展接口，接口排布避开安装贴合面，接线后不会与安装基座产生干涉，每个接口周边都做了局部加厚处理，提升反复插拔后的结构强度，避免接口松脱。底部预留标准化安装固定位，采用带减震垫的螺柱安装结构，安装孔位间距适配主流车载设备安装支架的通用尺寸，安装时不需要额外做支架改孔，可直接固定在车辆中控台、仪表台预留位或者赛车防滚架的安装支架上，安装后整机突出安装面的厚度控制在合理范围，不会遮挡驾驶视线，也不会与周边的操纵部件产生运动干涉。壳体侧面预留散热格栅结构，在密闭车舱的高温环境下，可通过壳体自然散热带走内部电路工作产生的热量，不需要额外加装散热风扇，避免风扇转动带来的额外振动与灰尘吸入问题。整机结构做了等壁厚设计，在满足抗冲击强度要求的前提下尽可能控制整机重量，适配赛车改装中的轻量化需求，壳体接缝处预留密封胶条安装槽，可实现基础的防尘防泼溅能力，应对车舱内的灰尘、少量液体泼溅场景，内部电路板安装位预留了固定柱与防震泡棉安装空间，可缓冲车辆行驶中的高频振动，避免电路板元器件虚接。从建模逻辑来看，所有接口位置、按键尺寸、安装孔位都遵循行业通用的安装规范，结构工程师在做整车设备布局时，可直接调用该模型完成车载中控的装配干涉检查，不需要重新测绘设备外形，也可基于该结构框架做适配不同车型的接口调整、安装位修改，缩短车载终端的结构开发周期。
