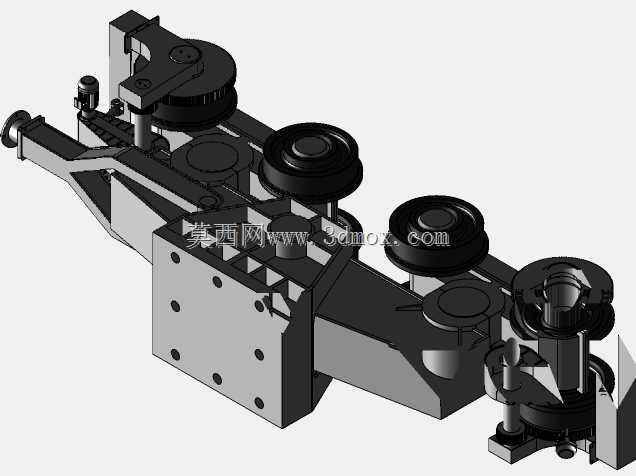

400吨级移动服务塔配套重载走行大车结构

项目分类:3D模型 发布时间:2021-08-09 ID:226127
  • 400吨级移动服务塔配套重载走行大车结构
  • 400吨级移动服务塔配套重载走行大车结构

该走行大车主要服务于航天发射场的移动勤务塔工位转运场景,承担发射工位上Zenit、Soyuz系列火箭配套勤务塔的整体移位作业,额定承载能力达400吨,是发射场地面勤务保障系统里的核心走行承载部件。从结构设计逻辑来看,整体采用分段式箱型焊接车架作为主承载基体,车架上按照载荷分布规律布置多组走行轮组,每一组轮组都通过铰接式支座与车架连接,能够在轨道存在微小不平整的工况下,保证所有走行轮都能与轨面均匀接触,避免单轮过载引发的结构变形或者轮组异常磨损。轮组的排布沿着大车走行方向纵向等距布置,横向则匹配勤务塔的底部安装接口尺寸,预留了标准的螺栓连接点位,安装时可直接与勤务塔的底部承载梁对接,不需要额外制作过渡连接工装,大幅缩短现场安装调试的周期。在功能特性上,该大车除了承担垂直方向的重载承载之外,车架侧部集成的导向限位结构,能够在走行过程中限制车体的横向偏移量,保证勤务塔移位时的对位精度,避免塔体与周边固定勤务设施发生剐蹭。走行轮采用单轮缘钢制车轮结构,轮缘高度按照轨道安装的最大允许偏差值设计,既能够在正常走行时起到导向作用,也能在出现小幅横向窜动时避免轮缘爬上轨面引发脱轨风险。设计过程中针对400吨的额定载荷,对车架的受力点做了局部加强处理,所有轮组安装座的位置都增设了加强筋板,筋板的排布方向与主载荷传递方向保持一致,尽可能降低应力集中系数,保证长期重载交变载荷作用下的结构疲劳寿命。安装边界方面,整车的走行轮距、轴距均匹配发射场既有的预埋轨道参数,车架顶部的连接接口位置完全对应勤务塔底部的原有安装点位,可直接替换原有老旧走行机构,不需要对轨道或者塔体结构做二次改造。车架的下部预留了足够的走行驱动机构安装空间,后续可根据实际使用需求加装牵引或者自走行驱动组件,不需要对主承载结构做切割改动。从实际使用场景出发,该大车的作业环境为户外发射场工位,结构设计时充分考虑了露天环境下的耐候性需求,所有铰接转动位置都预留了润滑脂加注通道,日常维护时不需要拆解结构即可完成润滑保养,轮组的轴承密封结构采用多层防尘防水设计,能够适应发射场周边多沙尘、温差大的环境特点,降低日常维护的工作量。
