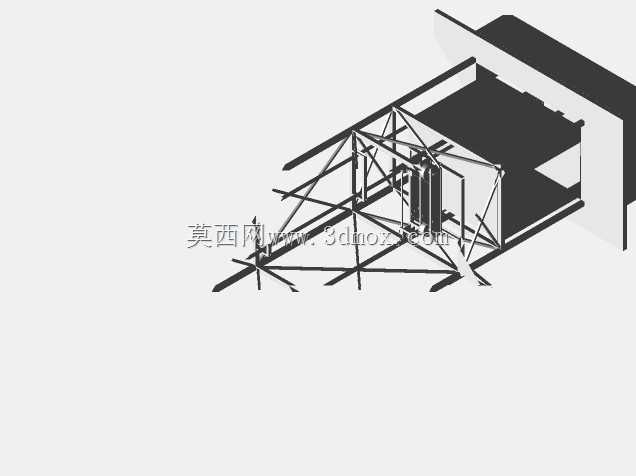

带底坑空间的简易电梯结构设计

该结构针对低层建筑小型载人载物升降需求设计，日常可应用于自建房、小型厂房、老旧小区加装的简易升降场景，承担垂直方向的人员、小件货物转运功能，区别于高层高速电梯的复杂配置，整体结构做了轻量化简化，适配低频次、低载重的使用场景。设计阶段优先考虑安装便捷性与结构稳定性，整体框架采用型材拼接的桁架式结构，无需复杂的预埋焊接作业，现场可通过螺栓连接完成主体组装，大幅降低现场施工的难度与周期。底坑预留空间的设计是该结构的核心特点，预留区域可容纳缓冲组件、检修停靠限位结构，同时在电梯停靠至最底层时，轿厢底部不会与地面硬接触，预留的安全间隙可避免底部异物卡滞、检修人员误入底坑时的挤压风险，也能适配部分底层地面无法下挖过深的安装场景，通过结构自身的底部框架高度匹配常规底坑深度要求，减少土建施工量。轿厢部分采用框架式围壁结构，在保证结构强度的前提下尽可能降低自重，减少升降驱动端的负载，轿厢两侧与主桁架导轨配合的导向轮组做了对称布置，运行过程中可抵消偏载带来的侧向力，避免轿厢运行时出现晃动、卡滞的问题。主桁架的立柱与斜撑采用等边角钢拼接，斜撑的排布按照受力路径做了交叉布置，可承受轿厢偏载、升降启停时的冲击载荷，顶部预留的驱动组件安装位可适配曳引式、液压式两种不同的驱动方案，设计人员可根据实际安装场景的载重需求、提升高度灵活选配驱动模块，无需改动主体框架结构。安装边界方面，整体结构的占地尺寸适配常规1.2m*1.5m的井道预留空间，提升高度可根据实际楼层高度做型材段的拼接加长，无需重新开模制作主体构件，底部框架的调平支脚可适配地面存在微小坡度的安装场景，安装时仅需保证主桁架的整体垂直度在千分之一以内，即可保证升降运行的顺畅度。日常维护时，检修人员可通过底坑预留空间进入结构底部，完成导向轮润滑、限位开关调试、缓冲组件检查等常规维护作业，无需拆解主体结构，大幅降低后期运维的难度。结构设计时充分考虑了小型升降场景的成本控制需求，所有型材均采用市场通用的标准规格，无需定制特殊截面的构件，加工时仅需完成型材定尺切割、钻孔即可完成构件预制，加工精度要求适配常规的机加工车间设备能力，无需高精度加工中心即可完成全部构件的生产。
