基于IMX390模组的密封型摄像机机身结构

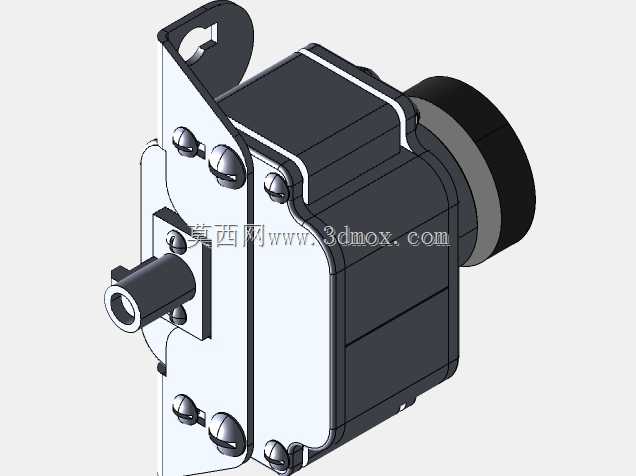

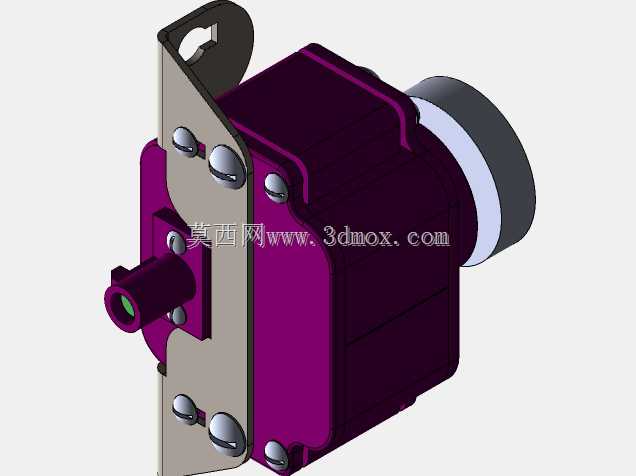

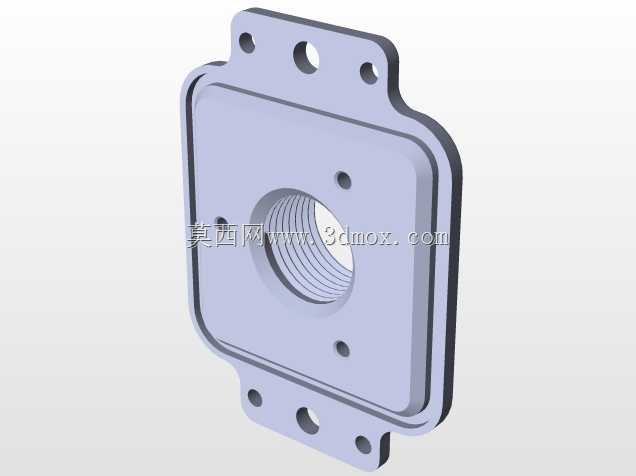

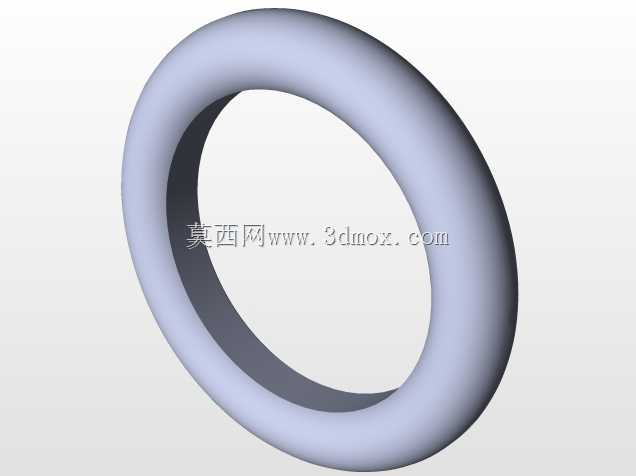

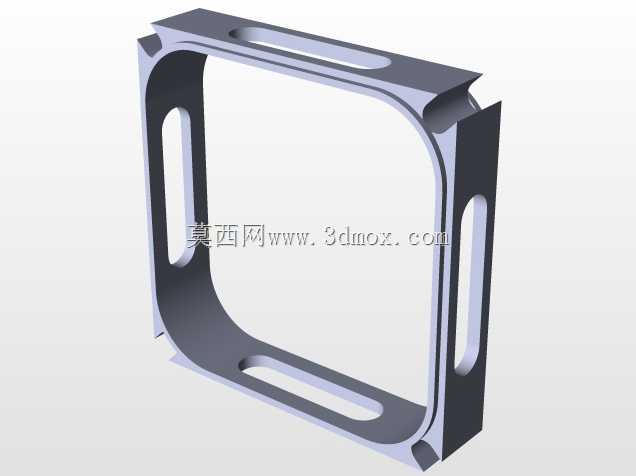

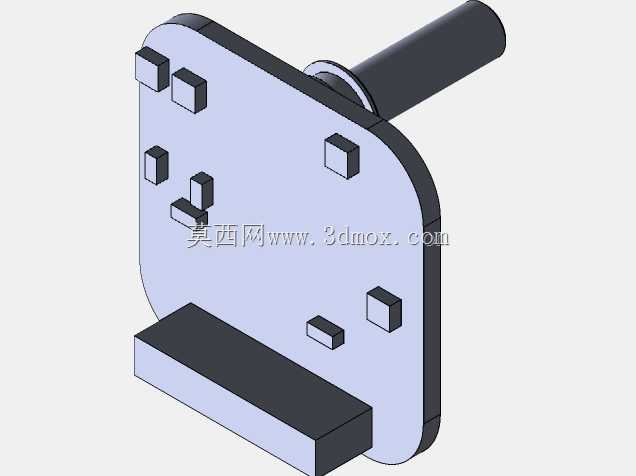

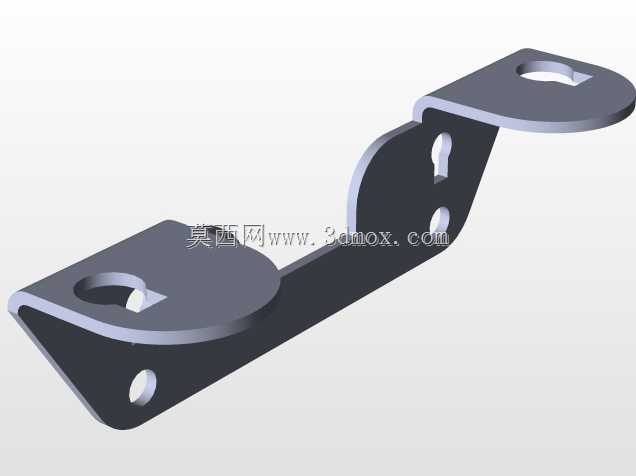

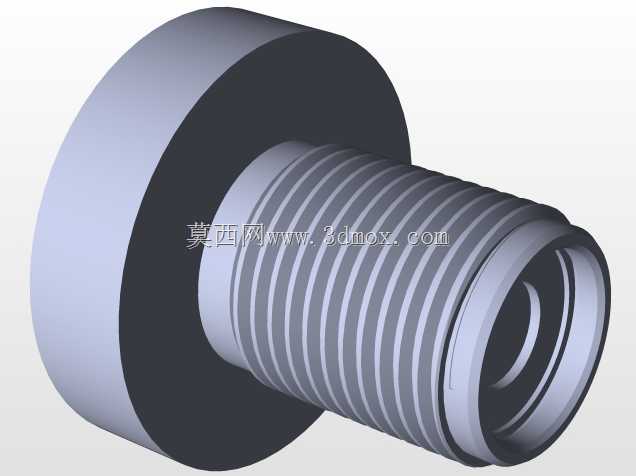

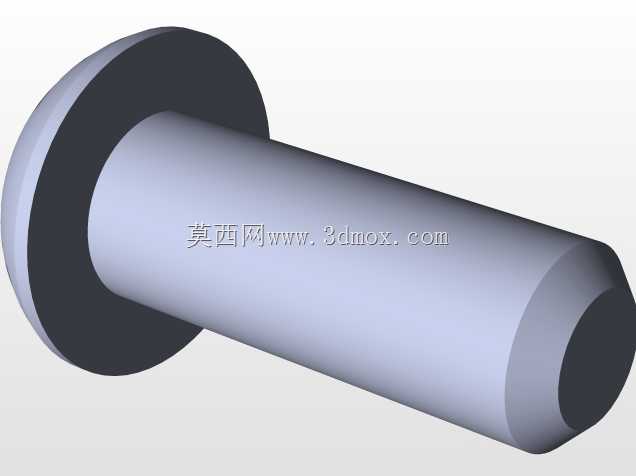

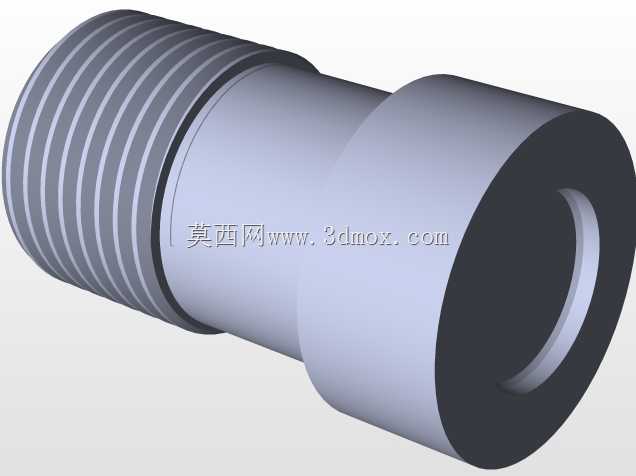

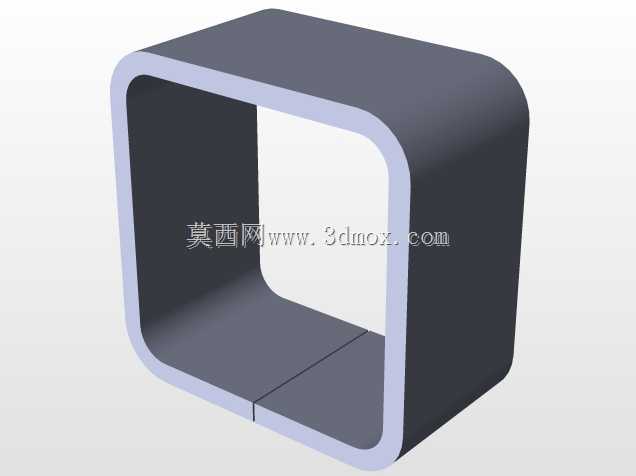

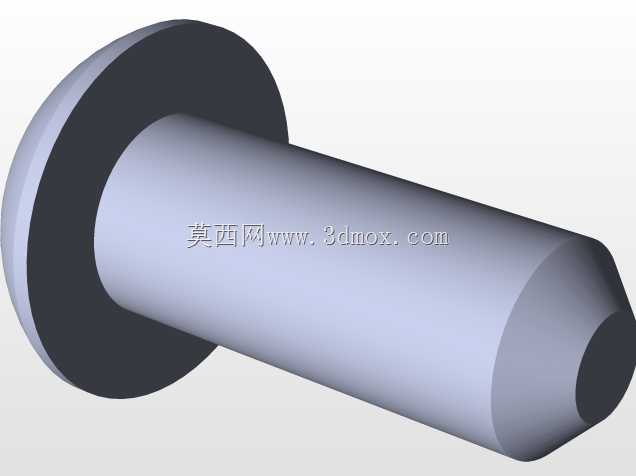

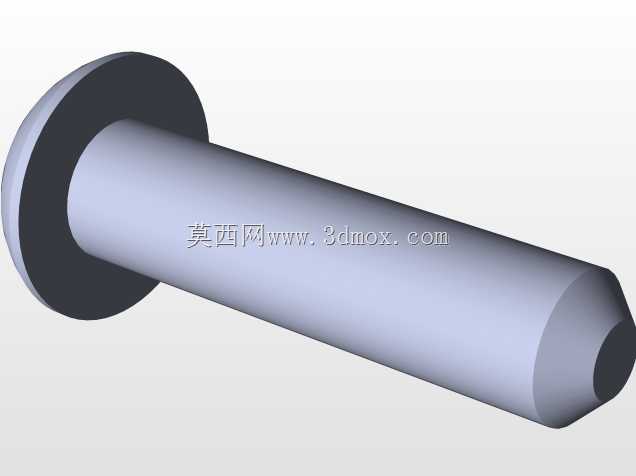

这款机身结构主要面向工业视觉检测、户外车载视觉、水下工况探测等对防护等级有硬性要求的视觉采集场景，核心适配IMX390图像传感器模组的安装需求，解决常规摄像机外壳在腐蚀、淋水、多尘环境下易进水进尘、模组损坏的痛点。整体外壳选用AMg6铝品牌材加工，该材质本身耐大气及弱介质腐蚀性能优异，结构强度足以支撑常规工业场景下的磕碰、振动载荷，长期使用不会出现锈蚀剥落问题。结构设计上充分考虑了镜头更换的便捷性，前盖作为镜头适配器直接与壳体配合，配合面加工有环形凹槽用于嵌装密封件，盖体上预留的花瓣式凸台结构，可通过压杆将前盖与壳体锁紧，相比传统全周螺纹锁紧的结构，拆装镜头时无需转动整圈，仅需小幅旋转即可完成锁紧或解锁，大幅提升现场换镜头的效率。为平衡加工成本与密封可靠性，透镜适配位置采用分离式旋转凸台结构，透镜装入盖体时可在螺纹段涂覆密封胶，既保证透镜安装后的同轴度，又能填补螺纹间隙杜绝渗漏路径。壳体两侧的焊接铝条为矩形截面型材，焊接完成后在每侧钻3个安装孔，作为整机与外部支架、设备壳体的连接接口，安装孔位的间距与孔径适配常规工业相机支架的安装标准，无需额外加工转接板即可完成固定。后盖结构与前盖布局近似，但中心开孔用于穿设电缆而非安装镜头，电缆孔周围设计有半开槽结构，用于安装圆形密封件，通过柄部拧紧后可抱紧电缆外皮，实现电缆位置的径向密封。后盖位置还设计有可拆卸的快接结构，由三个零件焊接组成，可直接接入水压测试管路，将整机浸入水中或施加数个大气压即可完成密封性验证，无需额外制作测试工装。整体结构的安装边界充分考虑了狭小空间的适配性，两侧安装耳向外延伸的长度控制在合理范围，不会占用过多安装空间，壳体边角做圆弧过渡处理，避免安装时划伤操作人员或线缆。所有密封槽的尺寸公差均按静密封要求设计，密封件压缩量控制在合理区间，既不会因压缩量过大导致密封件过早老化失效，也不会因压缩量不足出现渗漏，针对煤油渗漏测试、水压测试的焊缝位置均做连续焊处理，焊后打磨平整保证焊缝无气孔、夹渣等缺陷，确保长期使用的密封可靠性。
