连续卧式背靠背双人骑行自行车框架设计

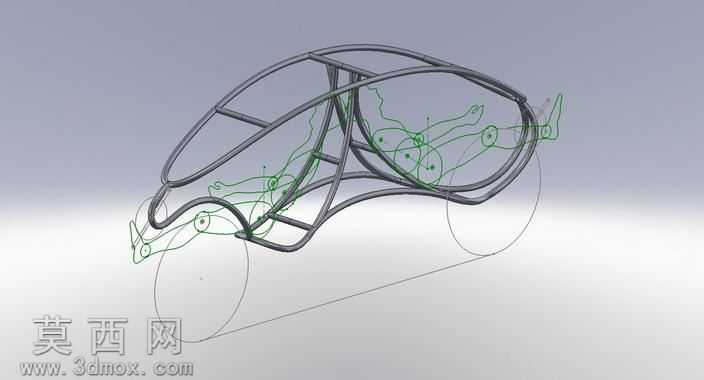

本作品为连续卧式背靠背布局的双人自行车车架三维模型，建模阶段依托参数化三维设计软件完成全流程搭建，首先以人体工程学骑行姿态为基准绘制二维草绘轮廓，确定前后两位骑行者的靠背支撑位置、腿部蹬踏行程区间、手部操控点位的空间坐标，将草绘线条作为骨架引导线搭建车架的三维曲面结构。建模过程中对车架管材的弯折弧度做了连续曲率约束，保证金属管材弯折加工的工艺可行性，所有管材衔接位置做了圆角过渡处理，避免应力集中的结构缺陷，同时预留了车轮安装位、传动组件挂载位、靠背固定点位的装配基准，确保后续零部件装配时无干涉问题。材质渲染阶段，车架主体赋予哑光金属钢材材质，调整金属粗糙度参数还原冷轧钢管的真实质感，草绘参考线保留半透明绿色线条效果，既展示建模过程的骨架逻辑，也清晰呈现车架内部的结构走向，背景采用浅灰渐变纯色环境，搭配柔和的漫反射光照，弱化多余光影干扰，突出车架本身的流线型轮廓与结构层次。设计思路上打破传统卧式自行车单人骑行的布局限制，采用背靠背的乘坐排布充分利用车架纵向空间，连续弯曲的一体化车架结构在保证整体结构强度的同时，通过流畅的弧形线条降低风阻，车架中部的横向加强筋结构提升了整体抗扭性能，能够承载两位骑行者的重量同时应对日常骑行的路面颠簸冲击。模型在结构设计阶段同步验证了双人姿态下的重心分布，将整体重心控制在两轮中轴线的中心区间，避免骑行过程中出现前倾或后倾的失衡问题，靠背支撑结构与车架主体做一体化连接设计，无需额外加装复杂固定件即可为两位骑行者提供稳定的背部支撑，适配休闲观光、双人休闲骑行的使用场景，整体建模过程严格遵循机械设计的装配逻辑，所有结构特征均可对应实际管材弯折、焊接的加工工序，具备实际生产参考价值。
