低成本拓扑优化四旋翼无人机机架结构

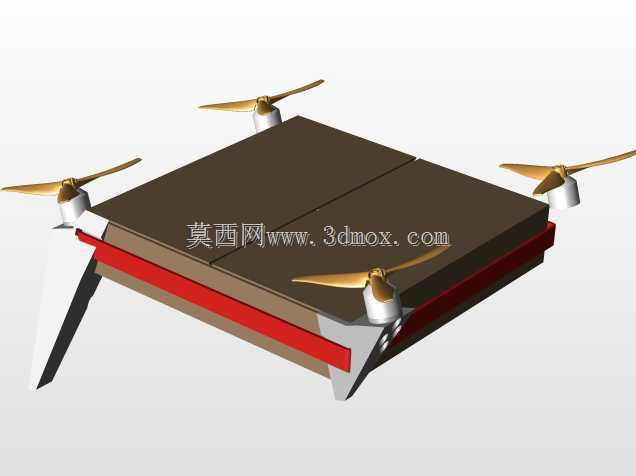

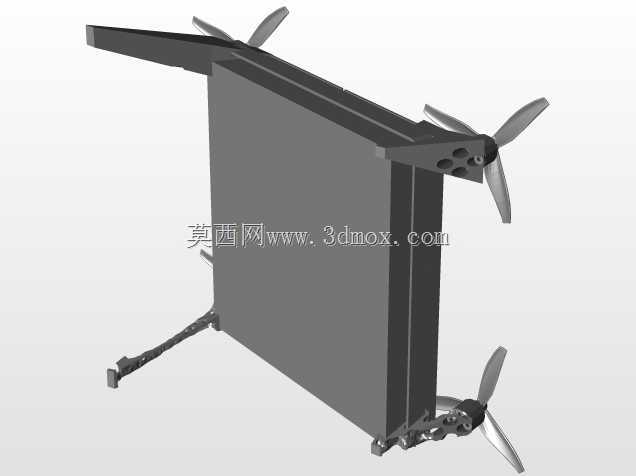

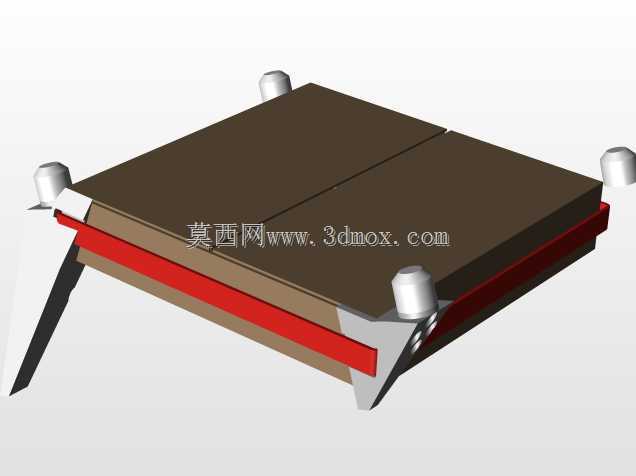

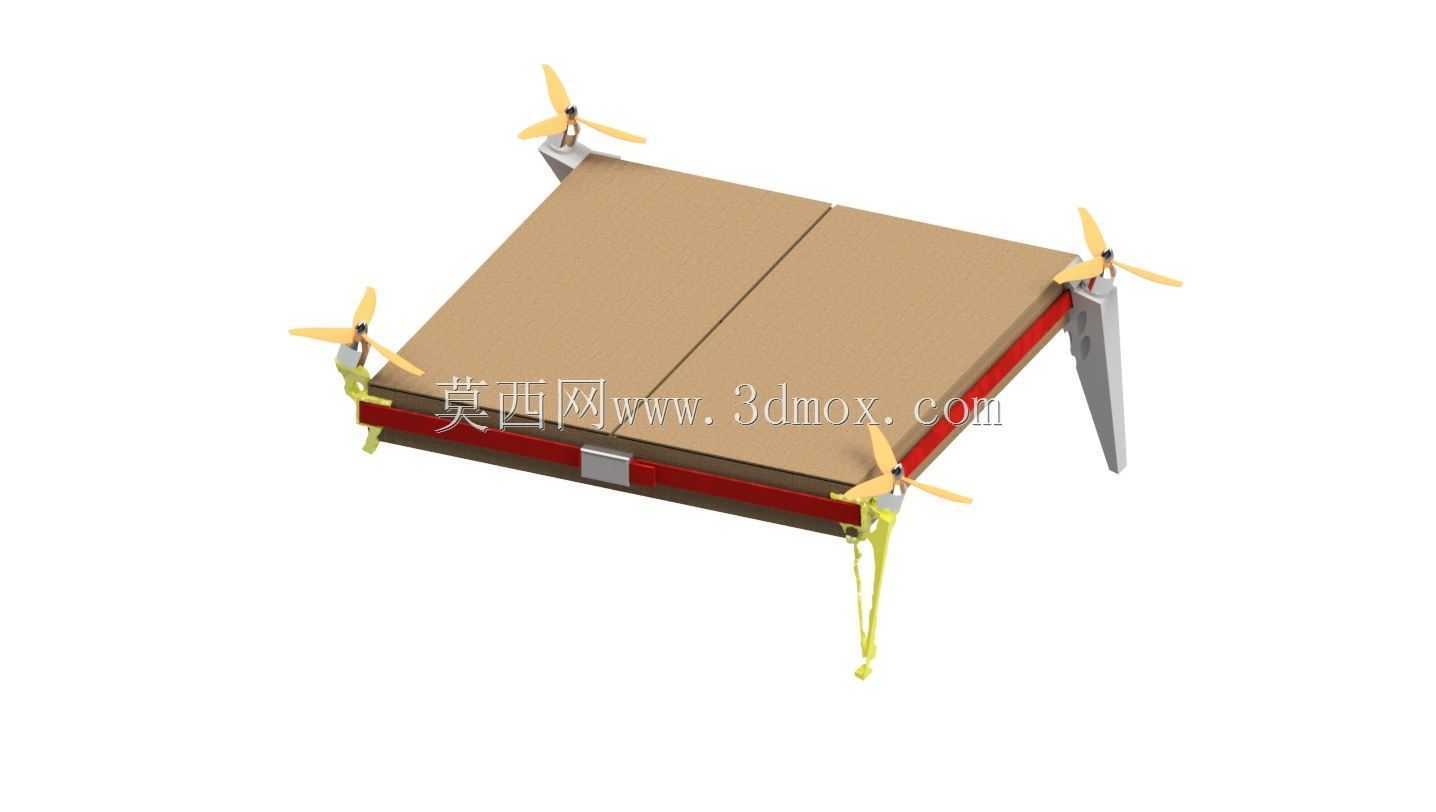

这款机架的设计核心围绕低空小型四旋翼飞行器的民用场景落地，面向日常航拍、园区巡检、教学实验这类对成本敏感度较高的使用需求，打破了传统无人机机架依赖专用碳纤型材、定制注塑件的高成本路径。从结构布局来看，机架主体采用平板拼接的箱体式设计，核心承载区域直接使用标准平板材料作为基底，无需开模定制异形主承力板，材料获取门槛极低，甚至可利用常规硬质板材裁切完成主体搭建，大幅降低了单件制作的物料与加工成本。

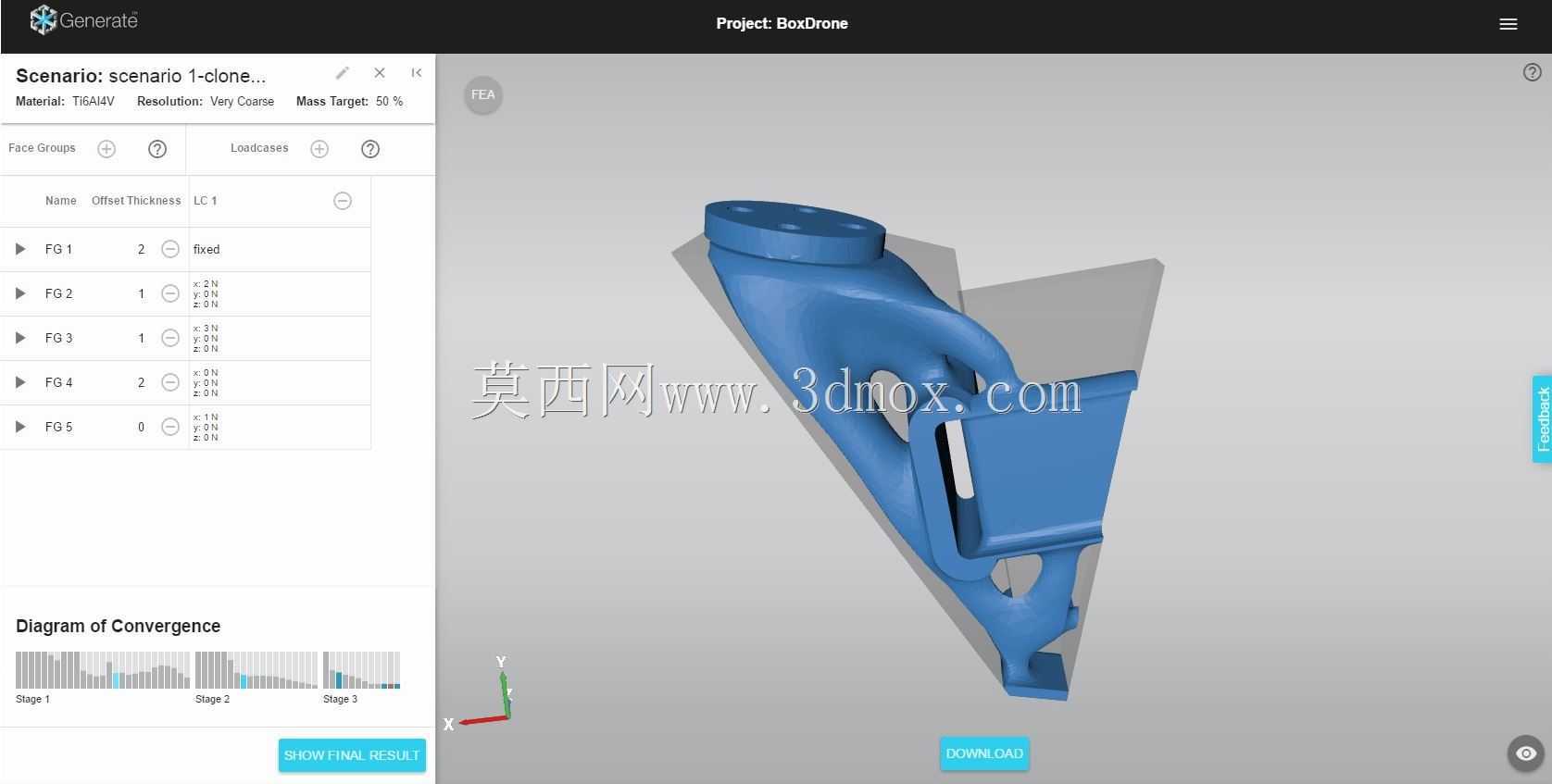

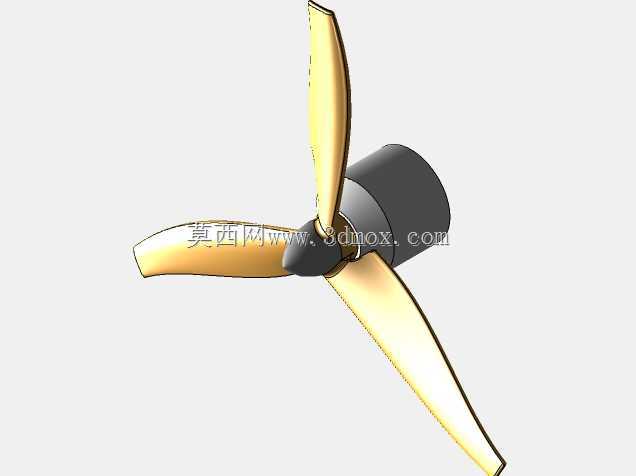

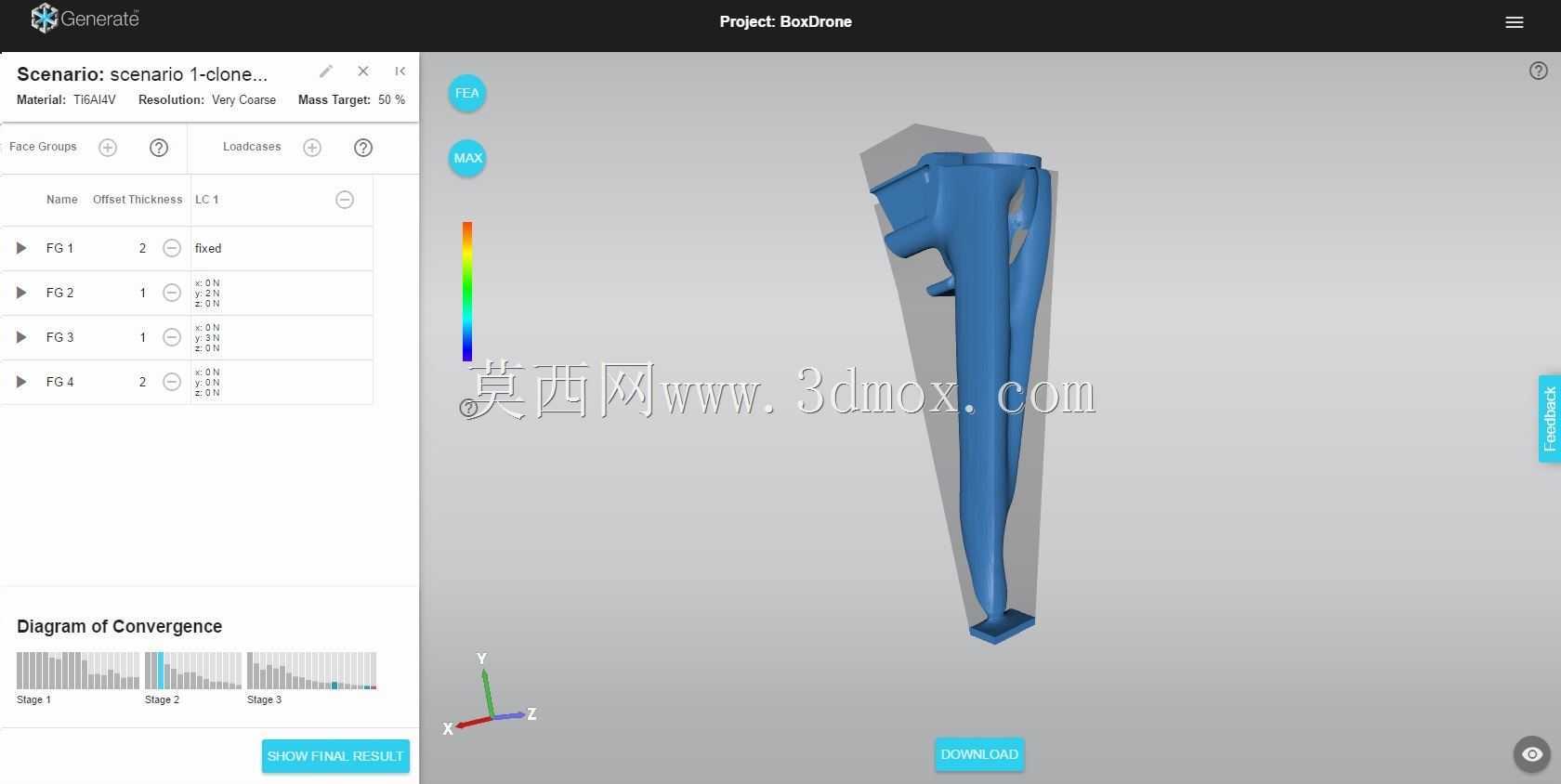

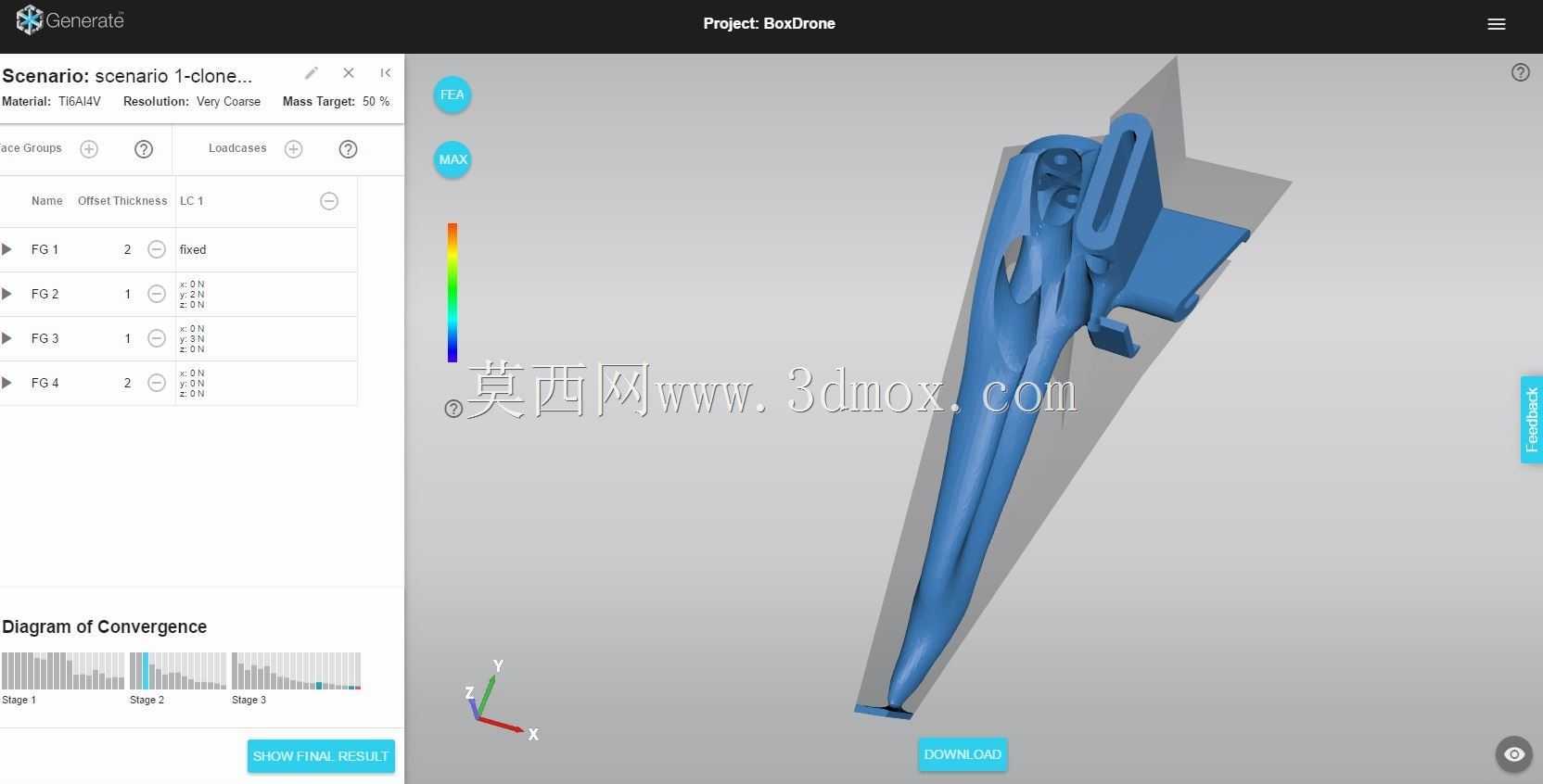

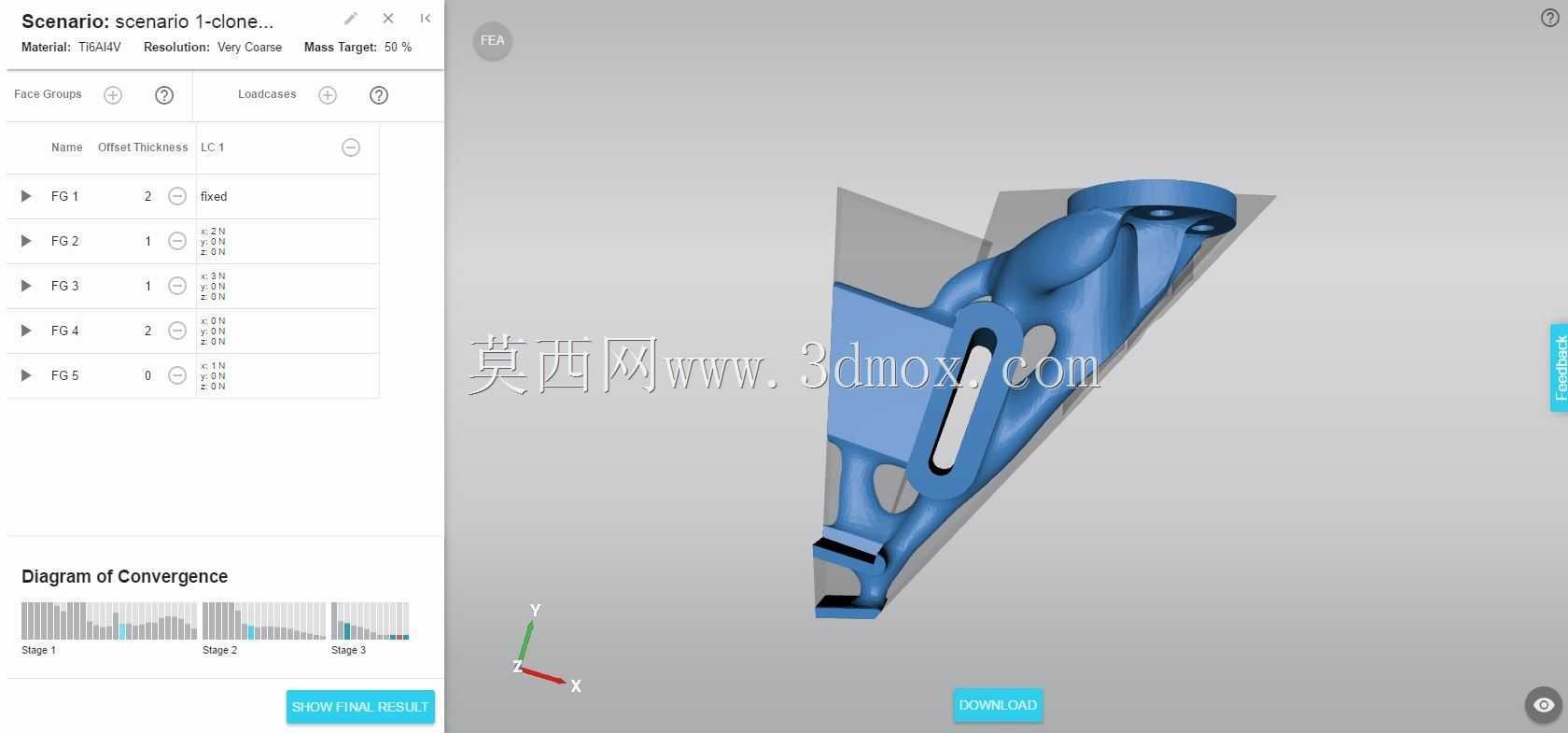

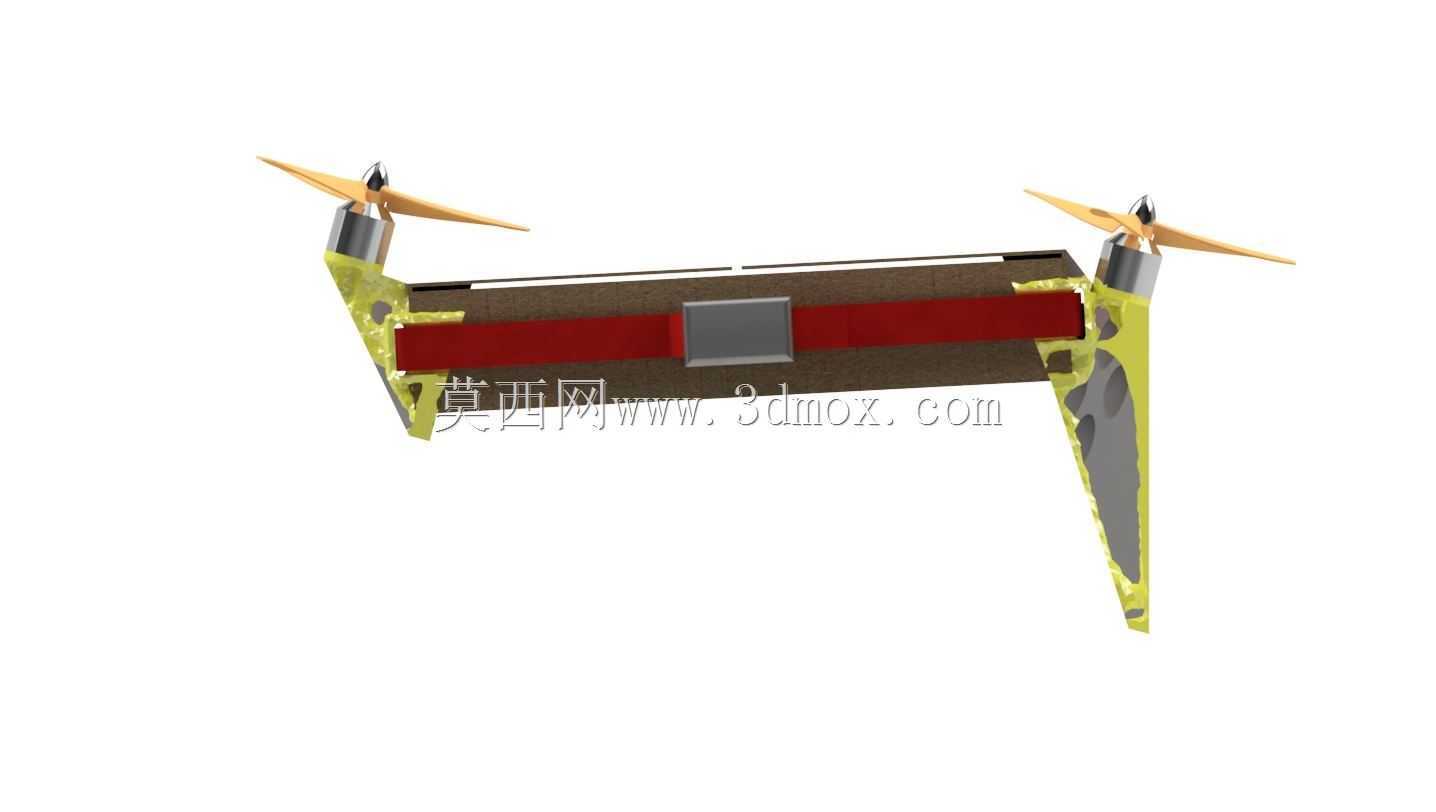

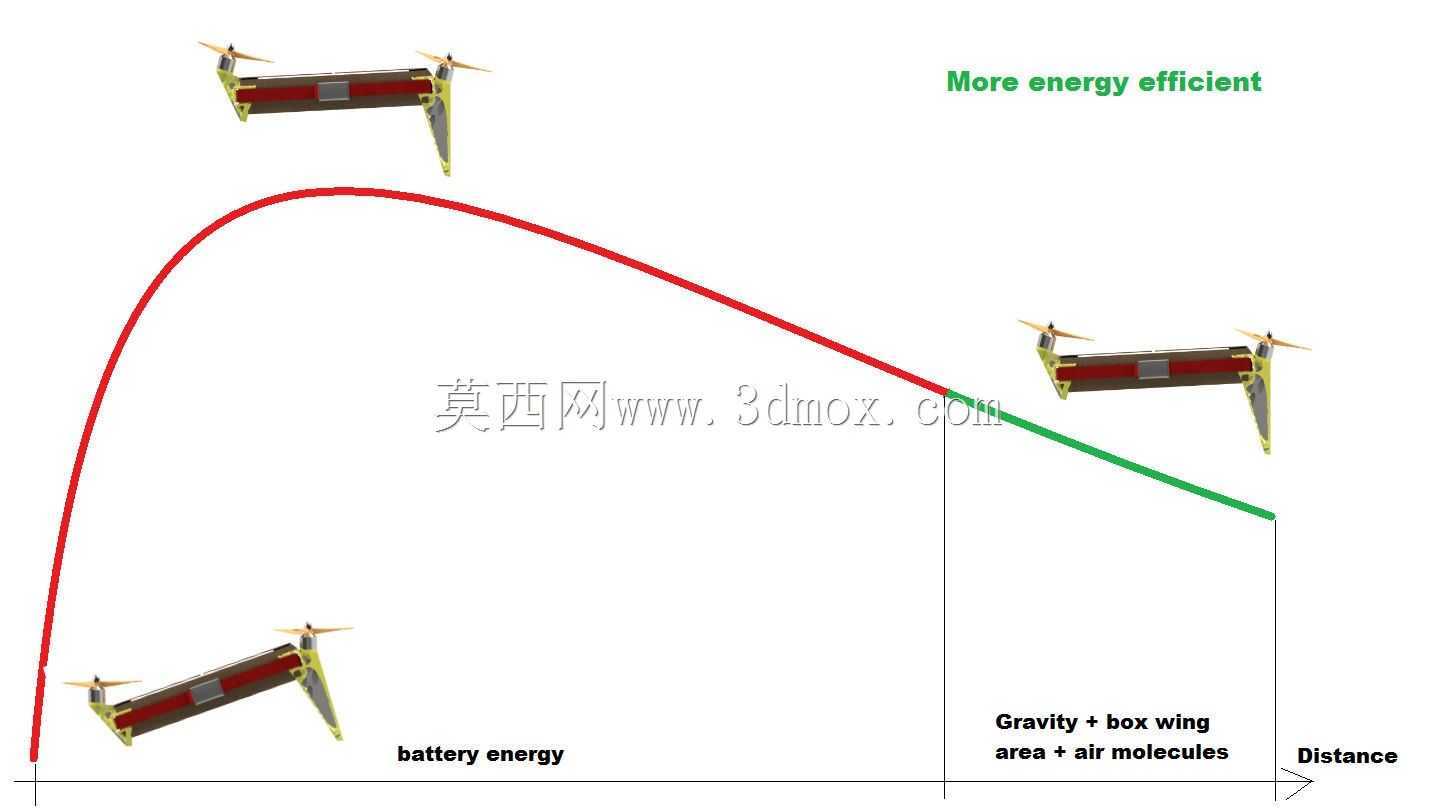

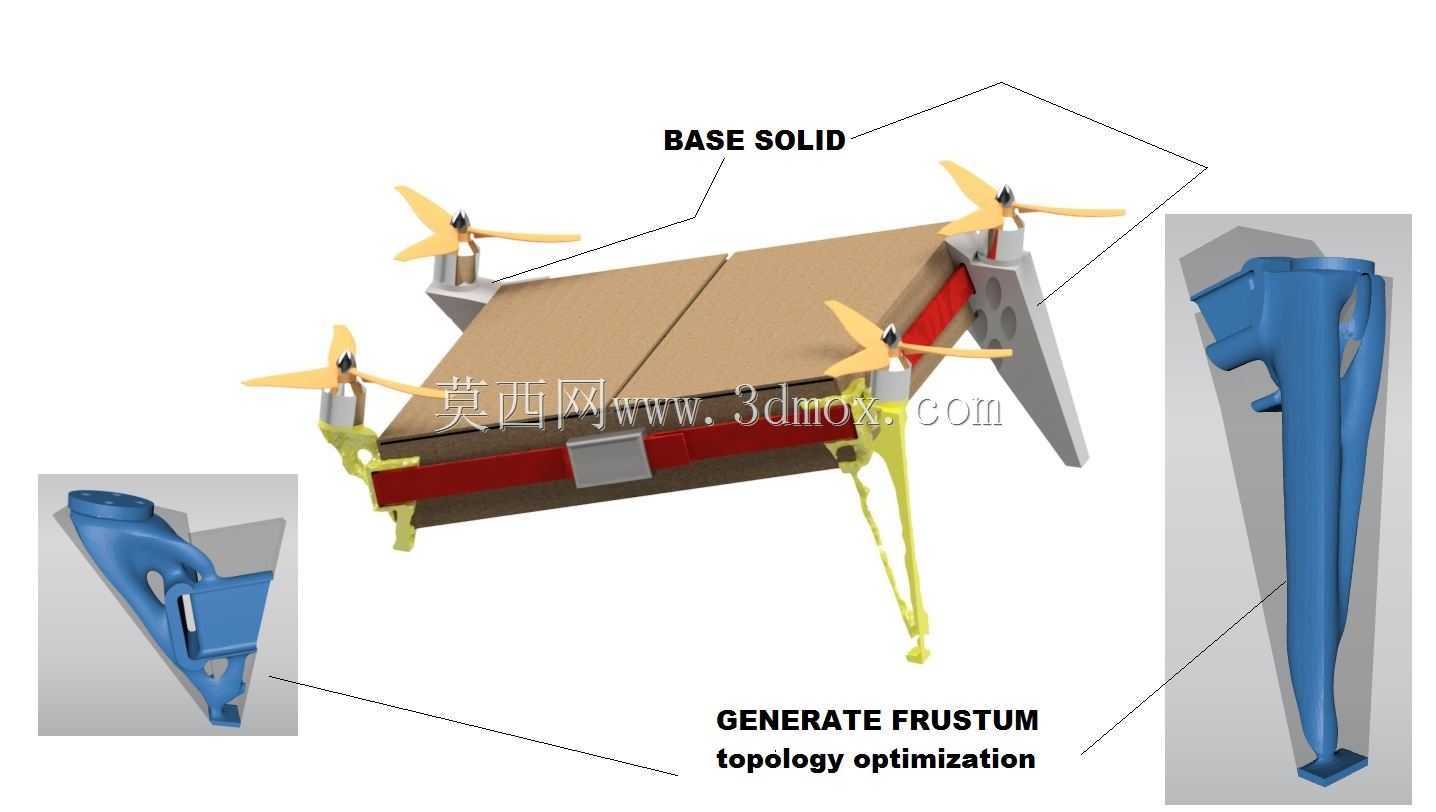

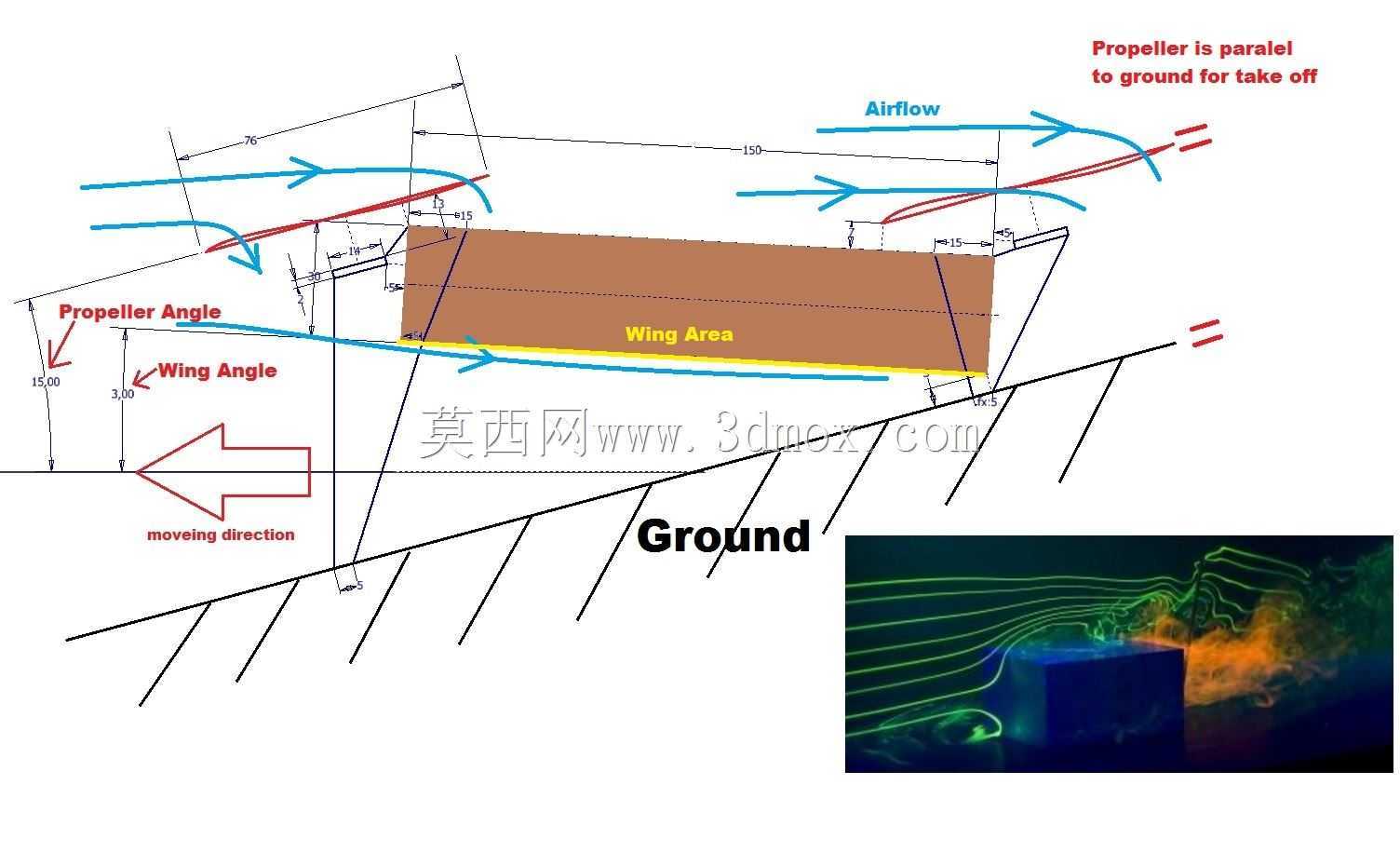

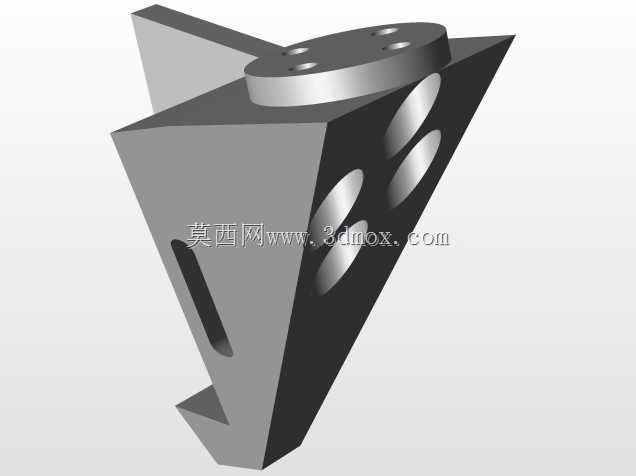

设计过程中引入拓扑优化逻辑，对机臂连接、起落架支撑这类应力集中的关键节点做了材料分布优化，通过截锥体拓扑生成的结构形态，在去除非承载区域冗余材料的同时，保证了动力安装位、机身连接位的结构刚度，避免了纯平板拼接结构容易出现的连接位变形、振动传导过大问题。机臂末端的电机安装座做了角度定位设计，预装时即可保证动力输出轴线与机身水平面的夹角精度，既省去了装机过程中的反复调校步骤，也能减少飞行过程中因安装偏差带来的动力损耗，间接提升电池的有效续航时长。

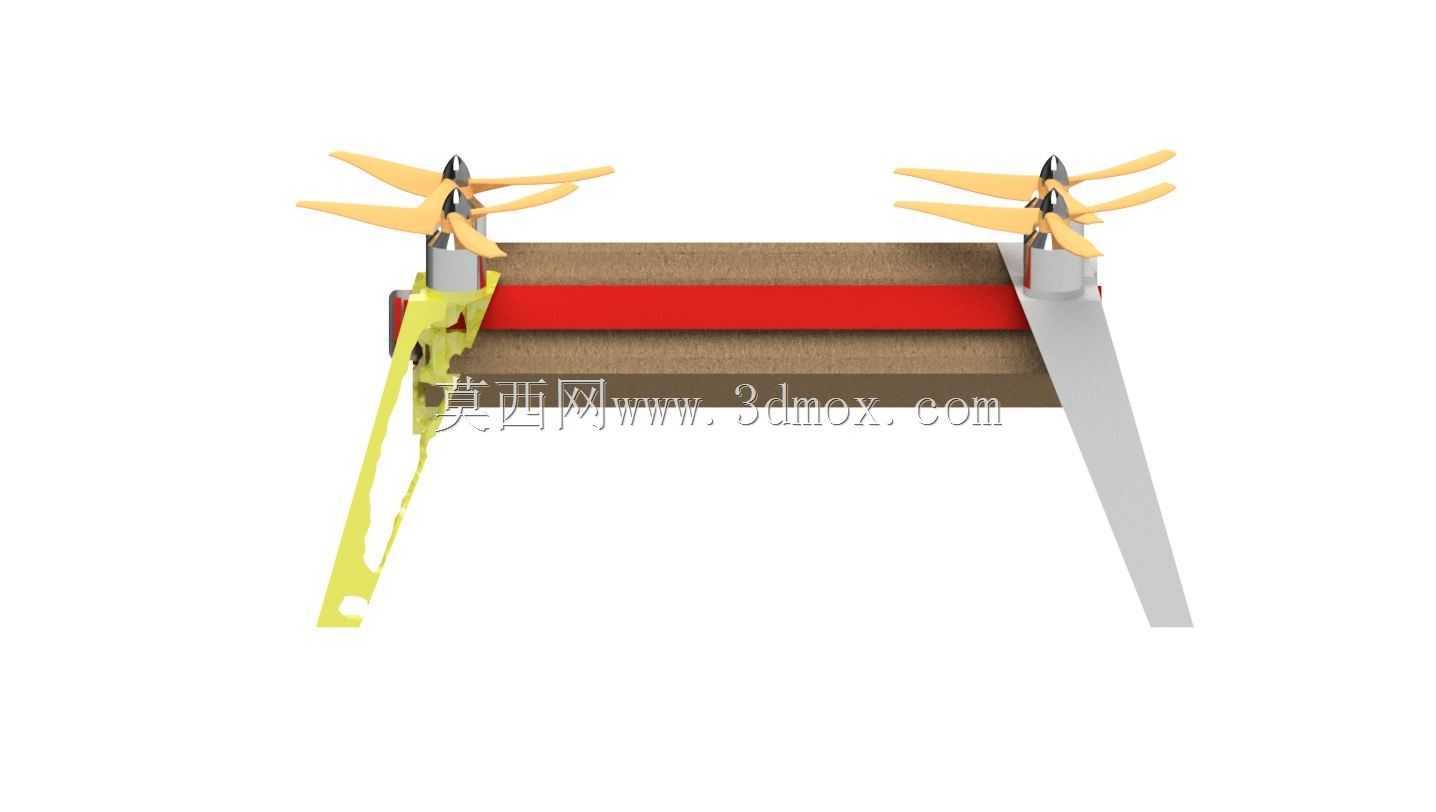

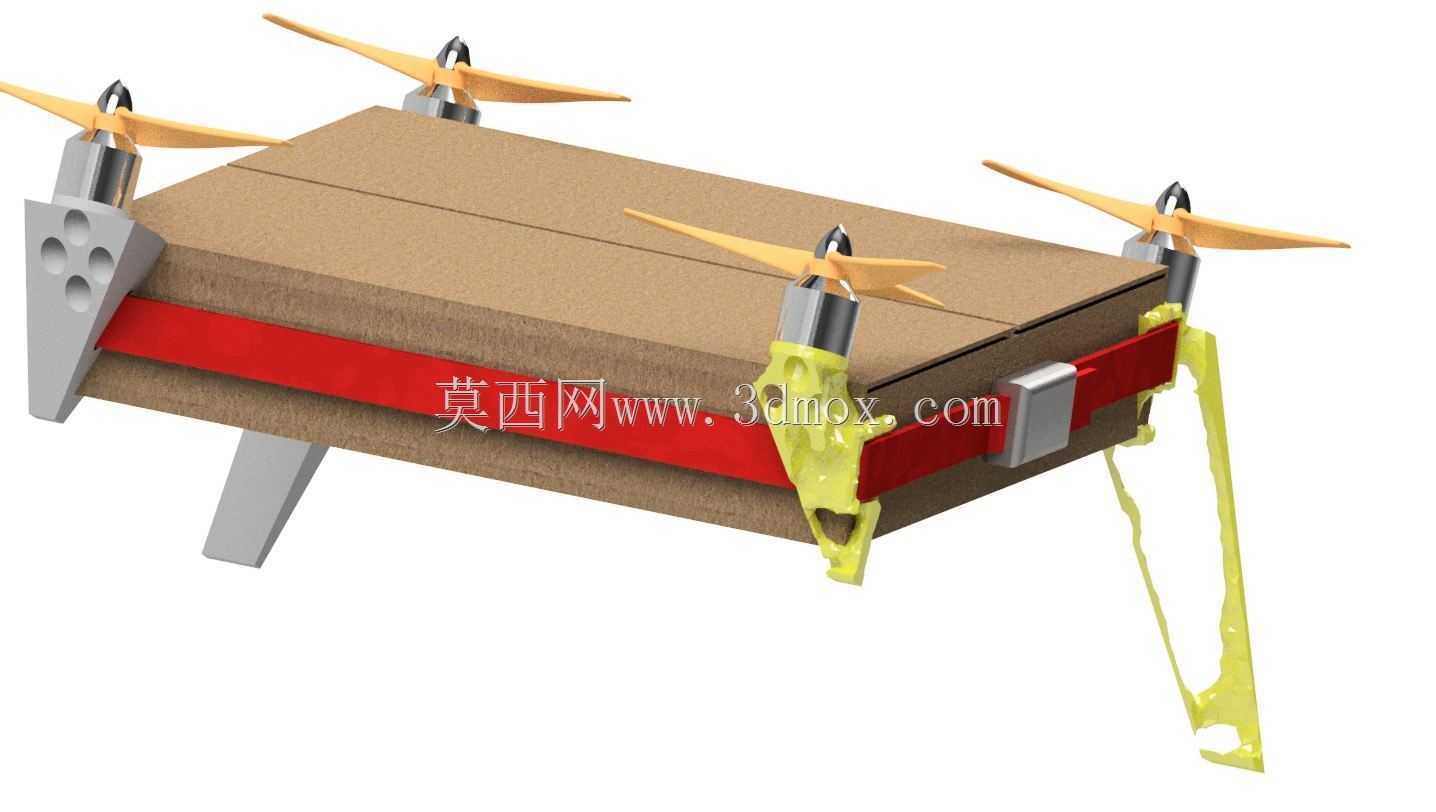

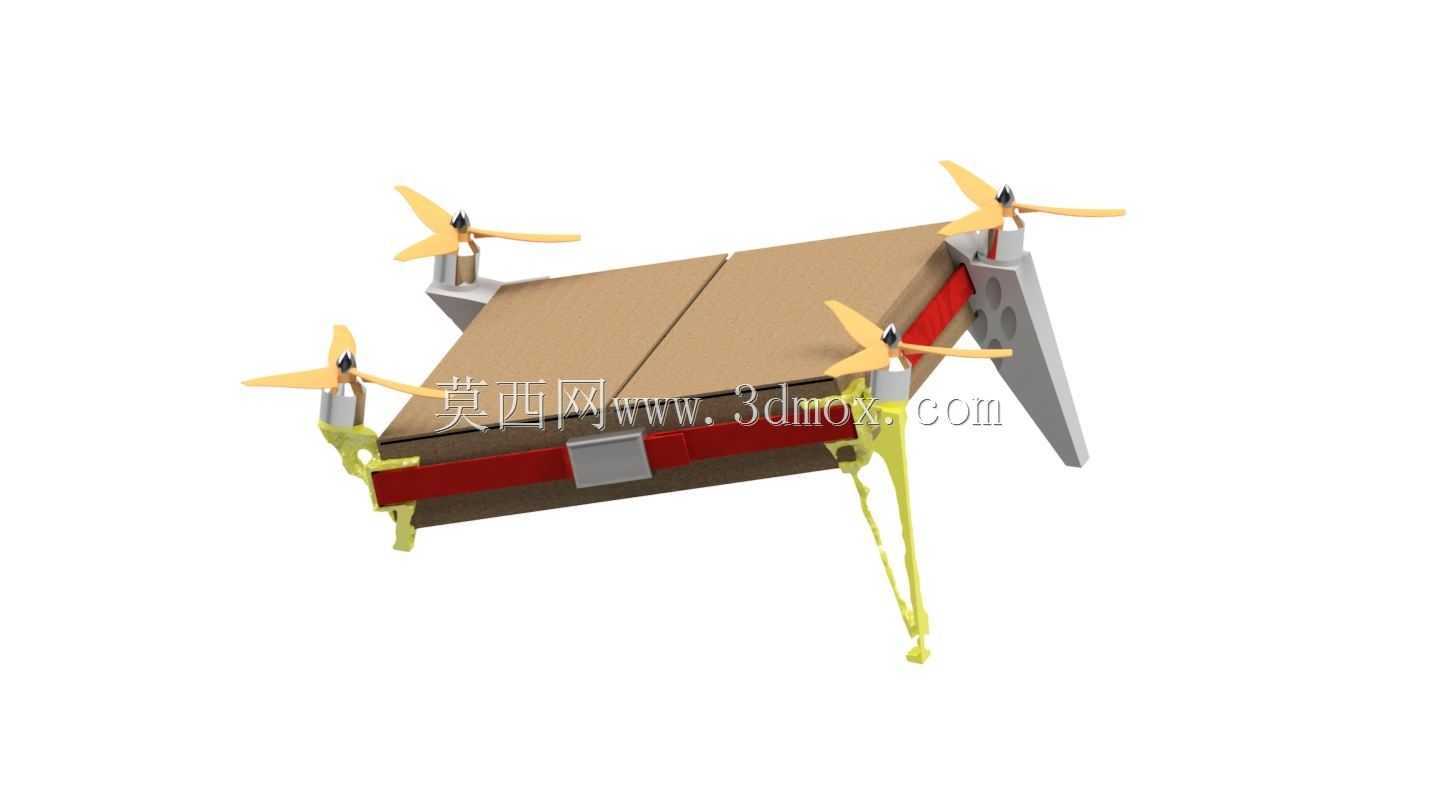

机身中部的箱体区域形成了封闭的设备容纳腔，飞控、电池、电调这类核心电子部件可直接安置在腔体内部，平板拼接形成的侧壁能为电子元件提供基础的物理防护，减少低空飞行时扬尘、草屑、轻微碰撞对元器件的损伤，同时腔体的规整空间也方便不同规格的电池、飞控模块做适配安装，无需额外设计定制化的设备固定支架。起落架部分采用一体化的优化支撑结构，与机臂连接位形成连续的传力路径，降落时的冲击载荷可通过支撑结构均匀传导到机身主箱体，避免局部应力集中导致的结构断裂。

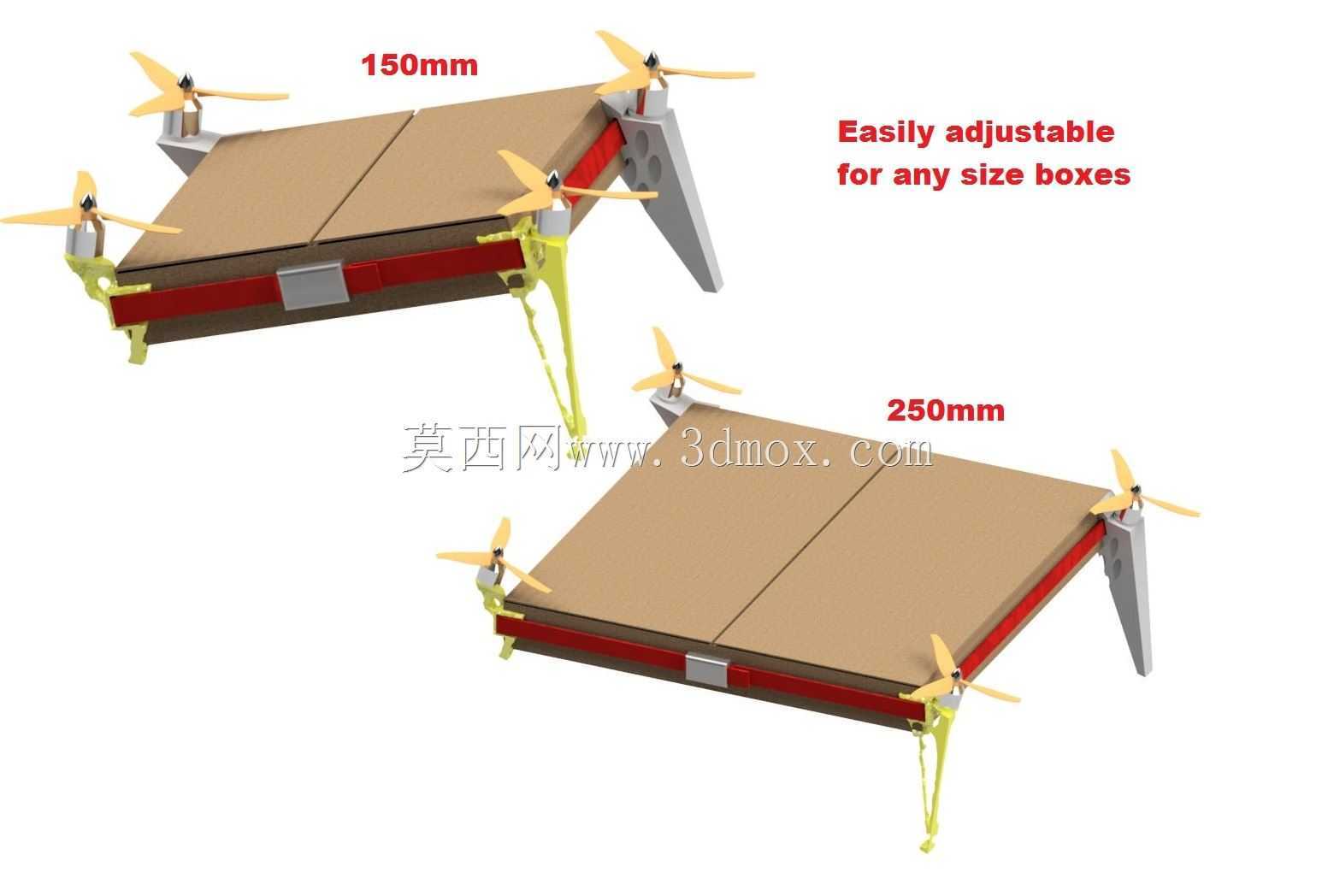

从安装边界来看，机架的动力安装位适配常规22、23系列小型无刷电机的标准孔距，箱体内部预留的空间可容纳常见的3S-4S航模电池与通用飞控板，整体装配无需特殊定制的紧固件，使用标准五金件即可完成全机组装，既适合个人爱好者手工制作，也能满足小批量教学场景的快速装配需求。这种设计思路跳出了传统无人机机架追求极致轻量化、高成本材料的路径，把结构优化的重点放在材料利用率提升、通用件适配、加工工序简化上，在保证机架基础结构强度与飞行稳定性的前提下，把整体制作成本压缩到了极低区间，为入门级无人机的快速落地提供了可行的结构参考。
