四旋翼小型遥控飞行器结构设计

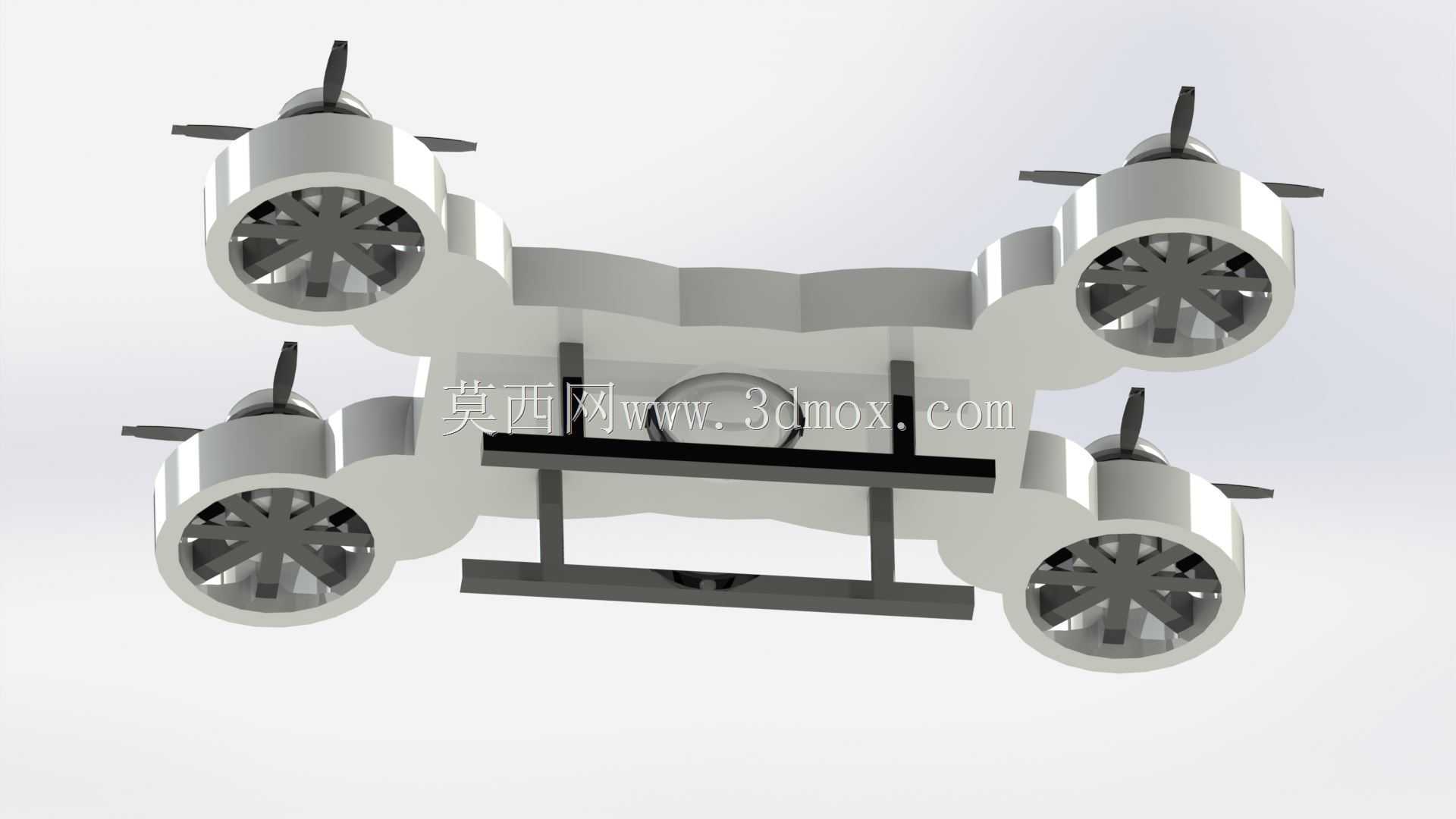

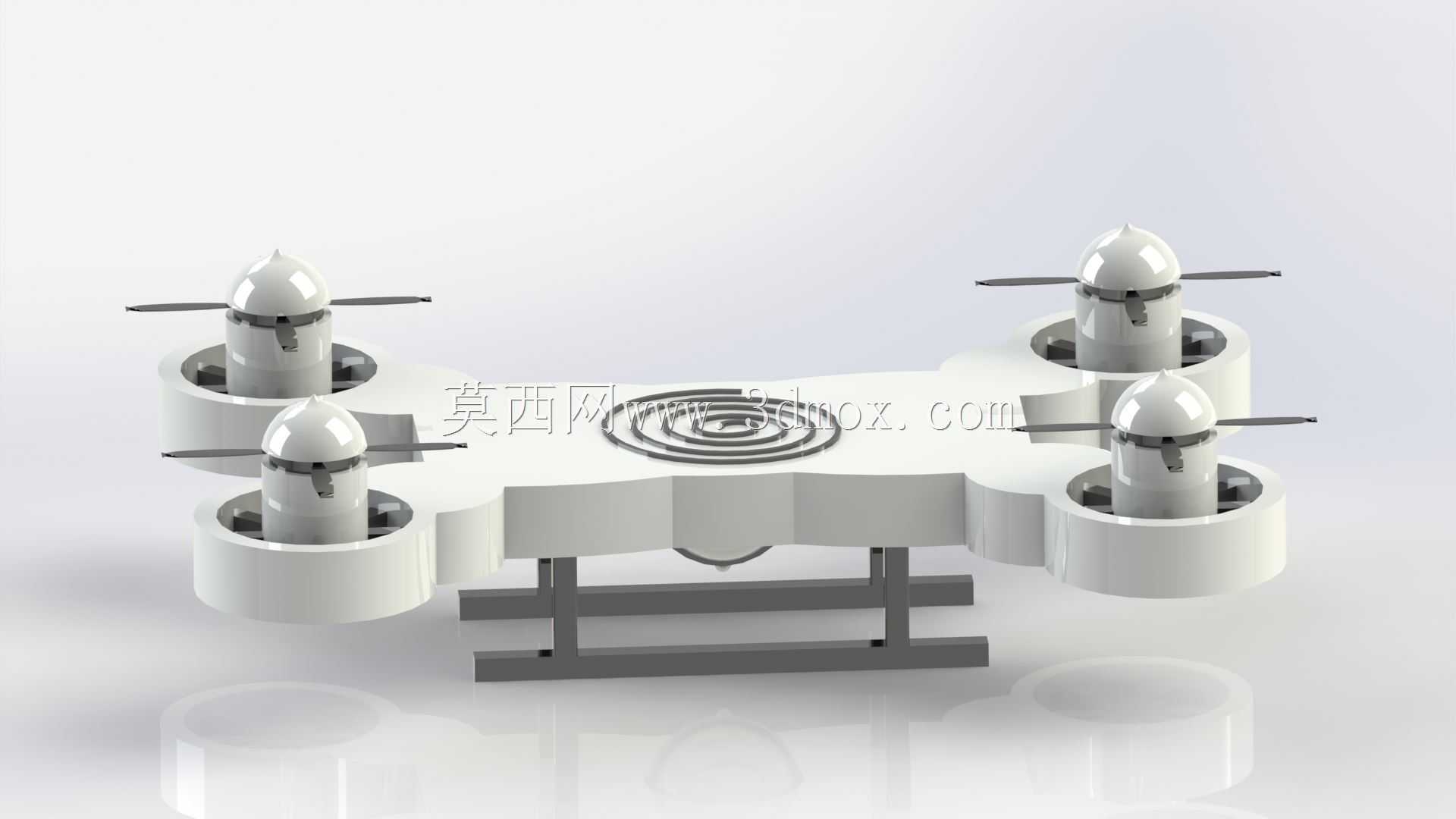

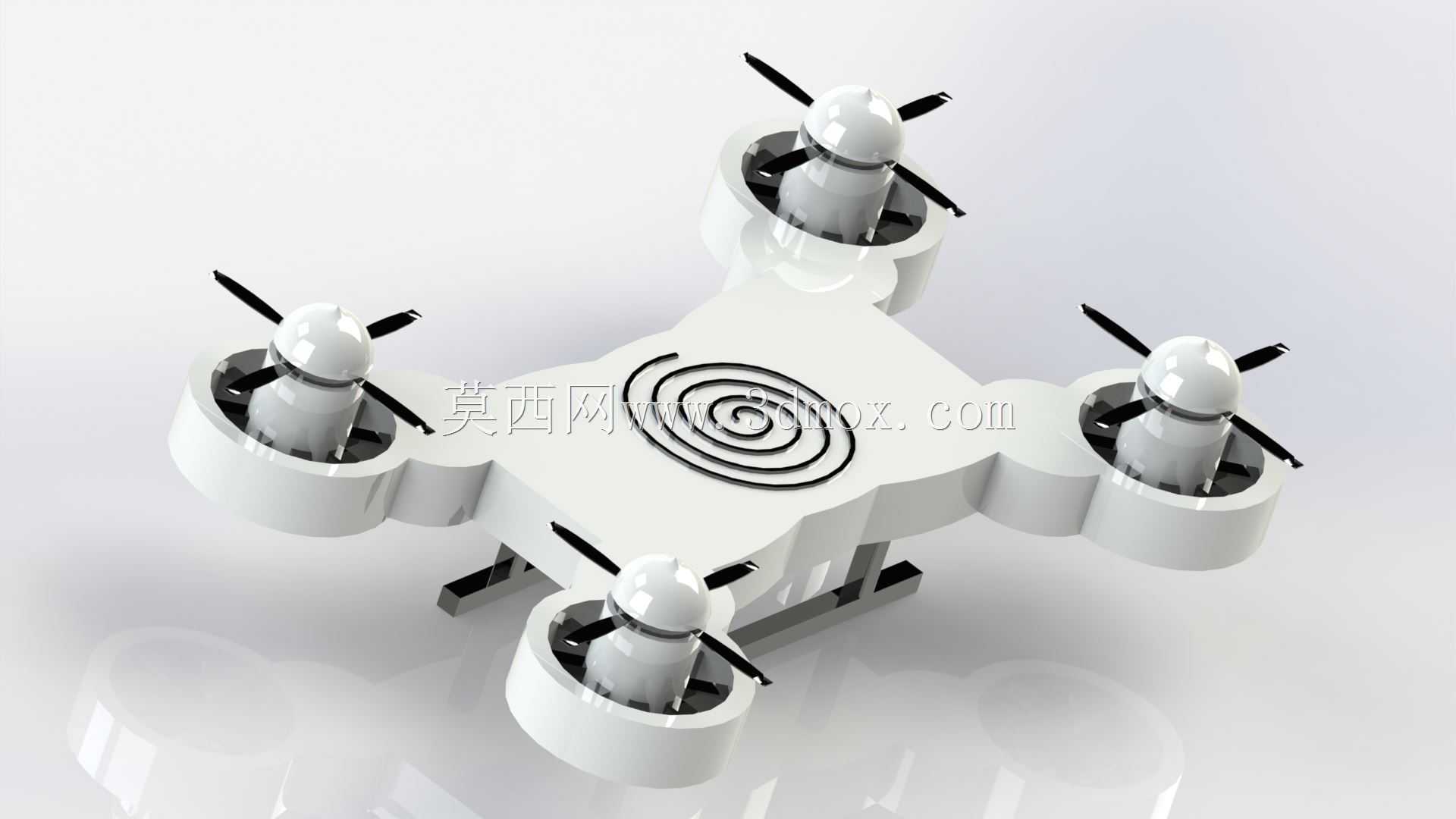

这款四旋翼飞行器的结构设计围绕轻量化与飞行稳定性做了多轮迭代，从实际航模测试的场景出发，首先考虑的是日常低空飞行时的抗磕碰能力，四个旋翼臂采用一体化延伸的壳体结构，没有额外拼接缝隙，能在发生轻微擦撞时分散冲击力，避免臂体断裂导致的旋翼错位。机身中心区域预留了飞控板、电池与信号接收模块的安装腔，腔体内壁做了限位筋位，不需要额外打胶就能固定核心电子元件，安装边界刚好适配常规迷你飞控的标准尺寸，电池仓的卡位支持快拆设计，户外更换电池时不需要拆解整个机身外壳。

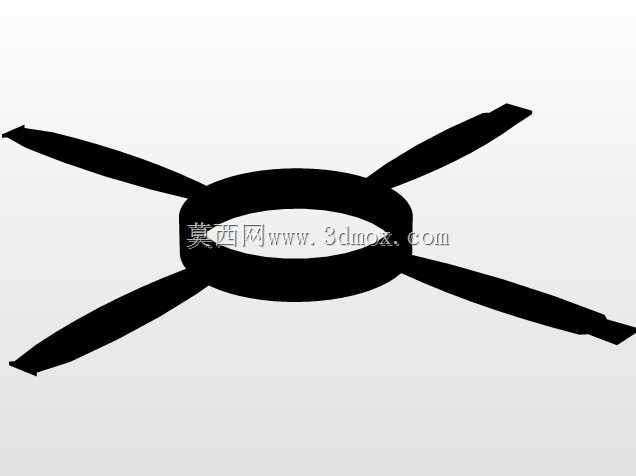

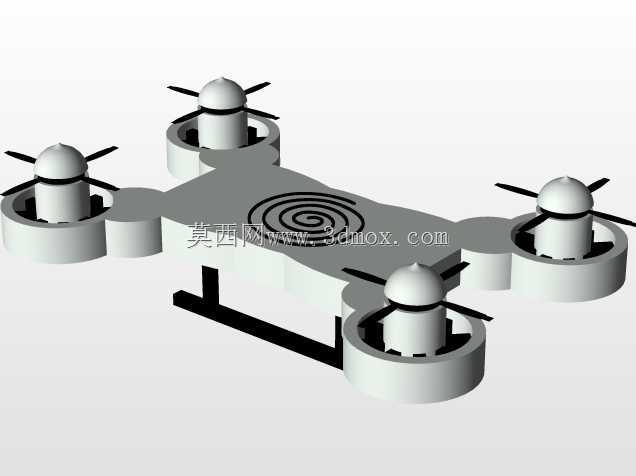

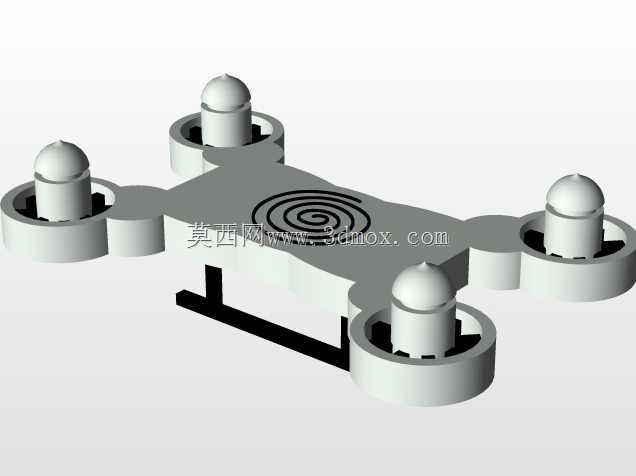

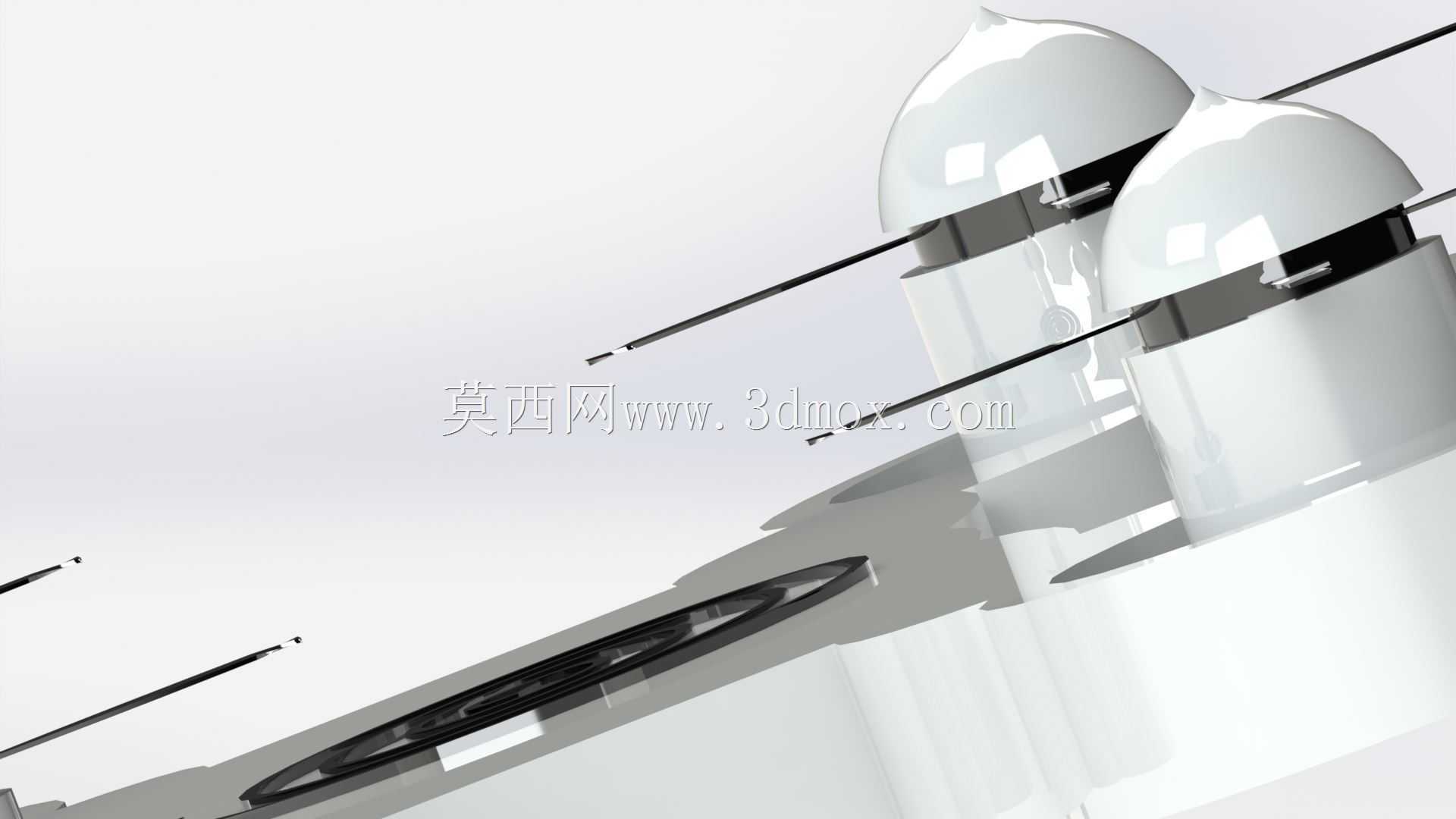

从功能特性来看，四个旋翼采用对称式布局，对角旋翼的旋转方向相反，抵消飞行时的自旋力矩，每个旋翼的电机座做了下沉式设计，让旋翼平面与机身重心保持在合理高度差，降低飞行时的晃动幅度。机身顶部的同心圆纹路不仅是外观装饰，实际是信号天线的避让区域，避免金属壳体遮挡遥控信号，保障低空50米范围内的信号稳定。起落架采用窄边条状结构，在不增加过多风阻的前提下，能在硬质平整地面降落时提供稳定支撑，起落架与机身的连接位做了小幅弹性余量，降落时能缓冲轻微的冲击，避免硬着陆震松内部电子元件。

设计思路上没有追求复杂的可折叠结构，而是优先保证结构刚性，一体成型的机身壳体减少了装配零件数量，整机装配只需要锁紧旋翼电机的固定螺丝、扣合上下壳体即可完成，后期维护时拆解也十分方便。旋翼臂的长度经过测算，既保证相邻旋翼旋转时不会发生打桨问题，又不会让整机尺寸过大影响便携性，整机对角线尺寸控制在适合手持携带的范围，日常户外试飞可以直接放入普通背包侧袋。

在实际应用场景中，这类小型四旋翼飞行器既可以作为航模爱好者的入门练习机型，也能通过加装微型摄像头完成短距离的低空画面拍摄，结构上预留的顶部安装位可以拓展小型载荷，适配不同的使用需求。机身外壳的曲面过渡做了风阻优化，边缘没有突兀的直角结构，飞行时能减少紊流对机身姿态的干扰，配合对称的重量分布，即使在有2-3级微风的户外环境下，也能保持稳定的悬停姿态。每个电机座的周围做了挡边结构，能避免降落时地面的尘土被旋翼气流卷起直接打到电机转轴上，延长动力部件的使用寿命，机身底部的镂空区域刚好对应电池的散热位置，长时间飞行时电池产生的热量可以通过镂空处快速散出，避免热量堆积影响电池性能。
