仿生扑翼式鹰幽灵无人飞行器结构设计

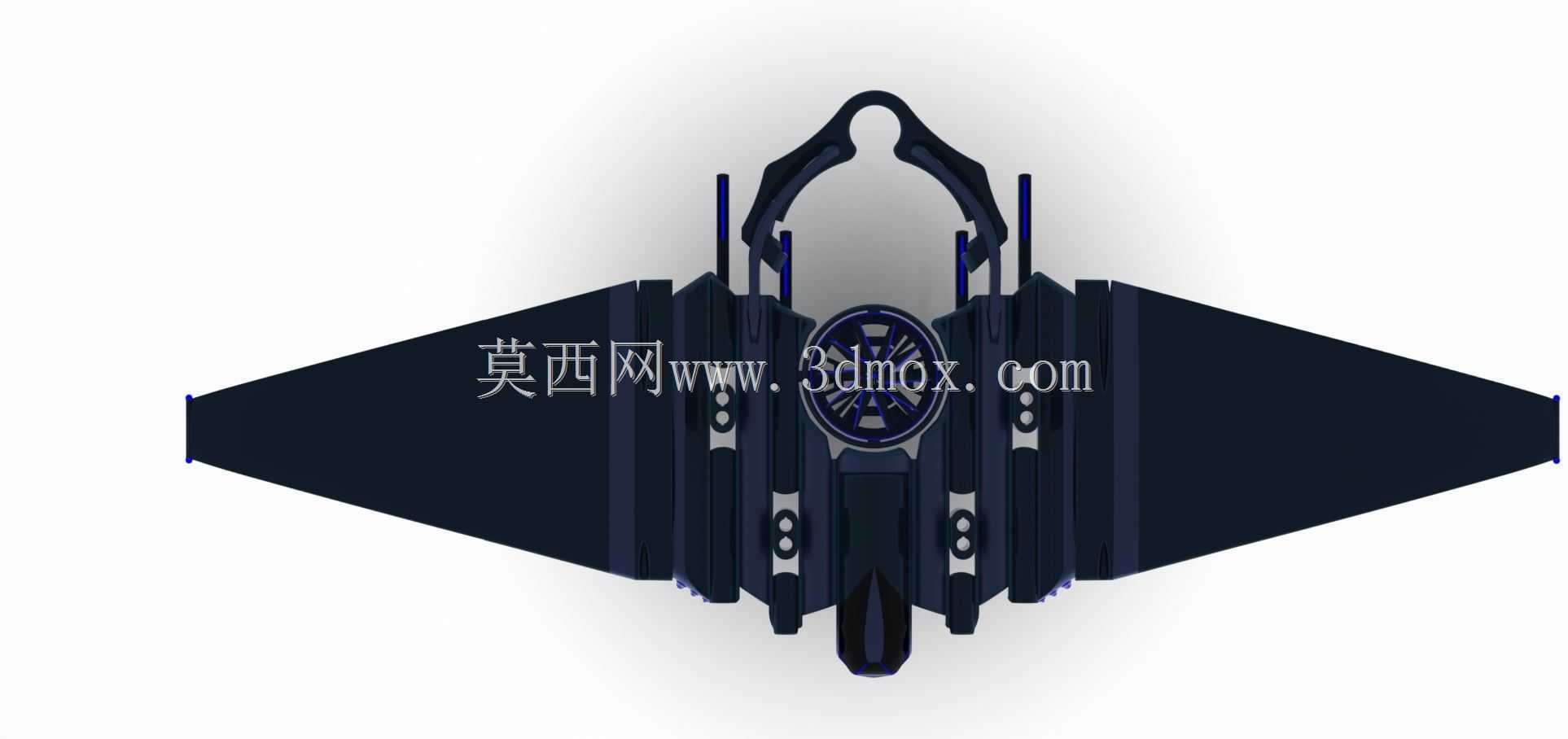

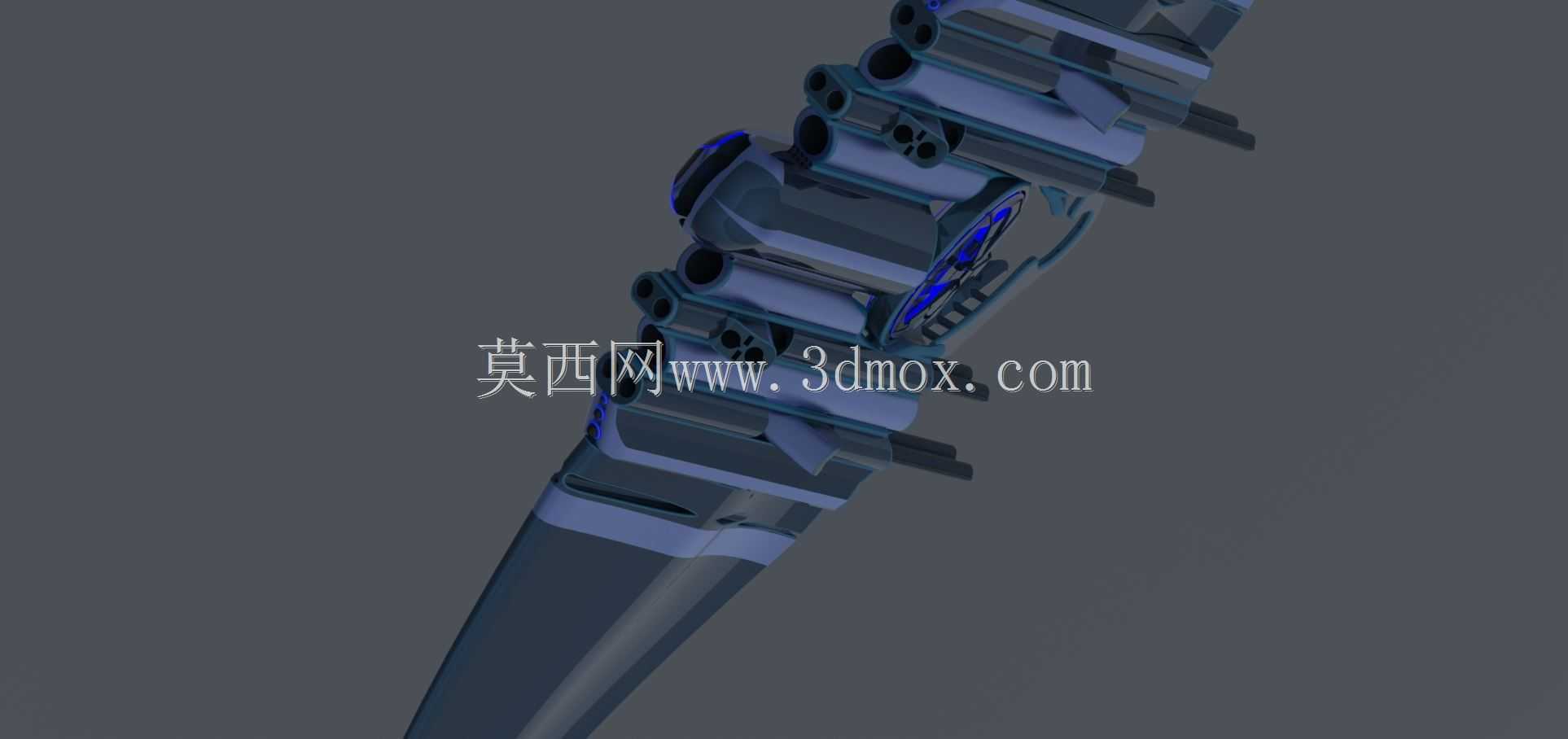

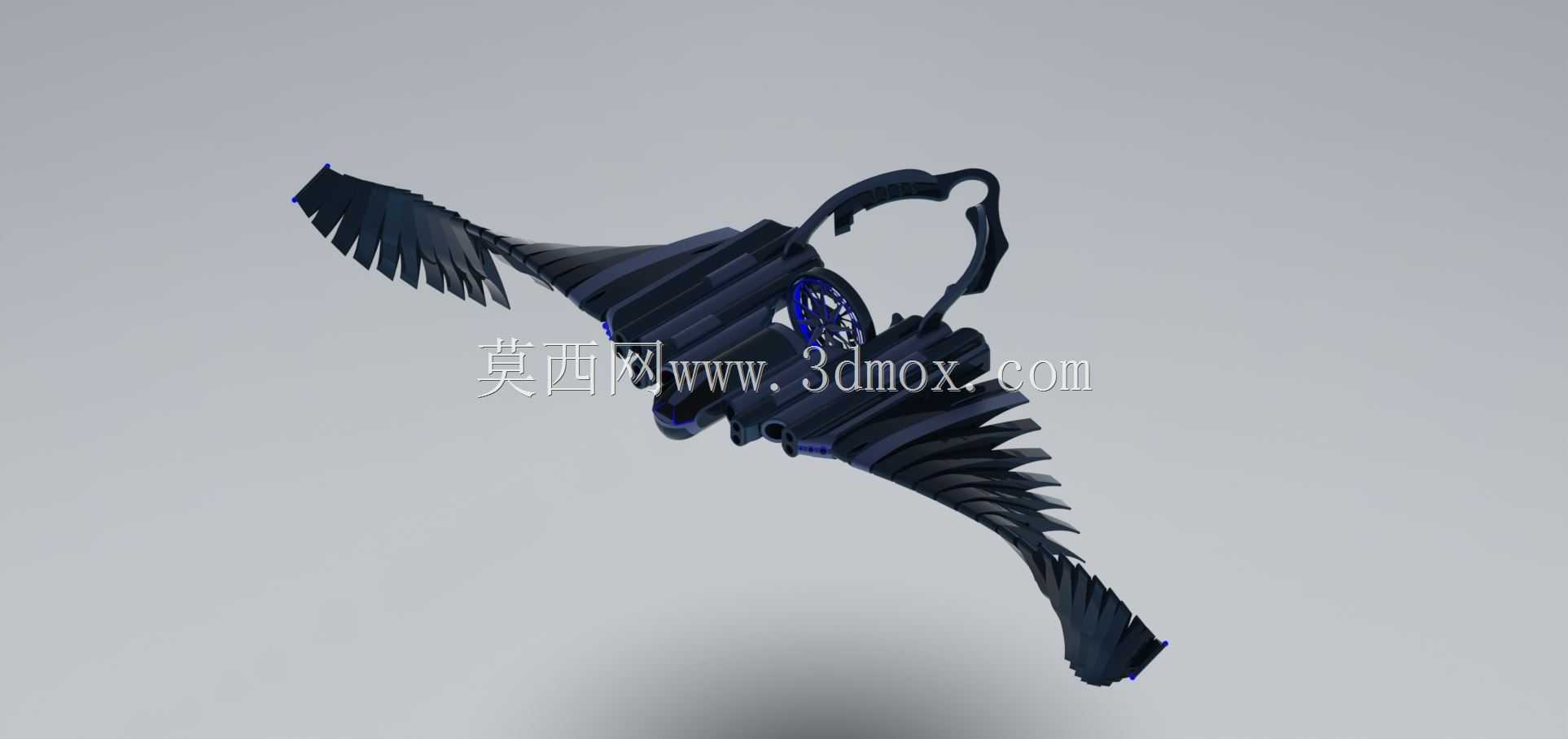

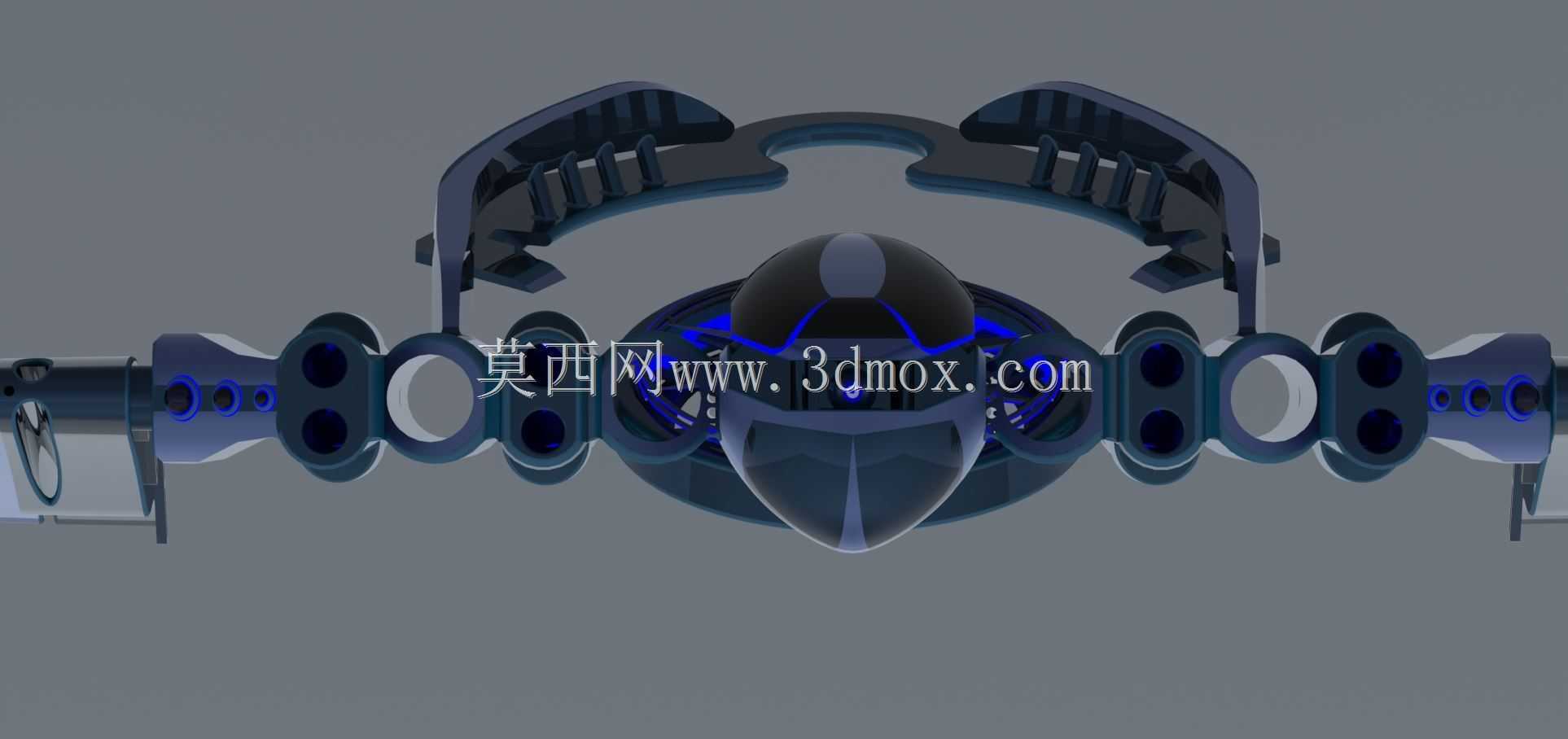

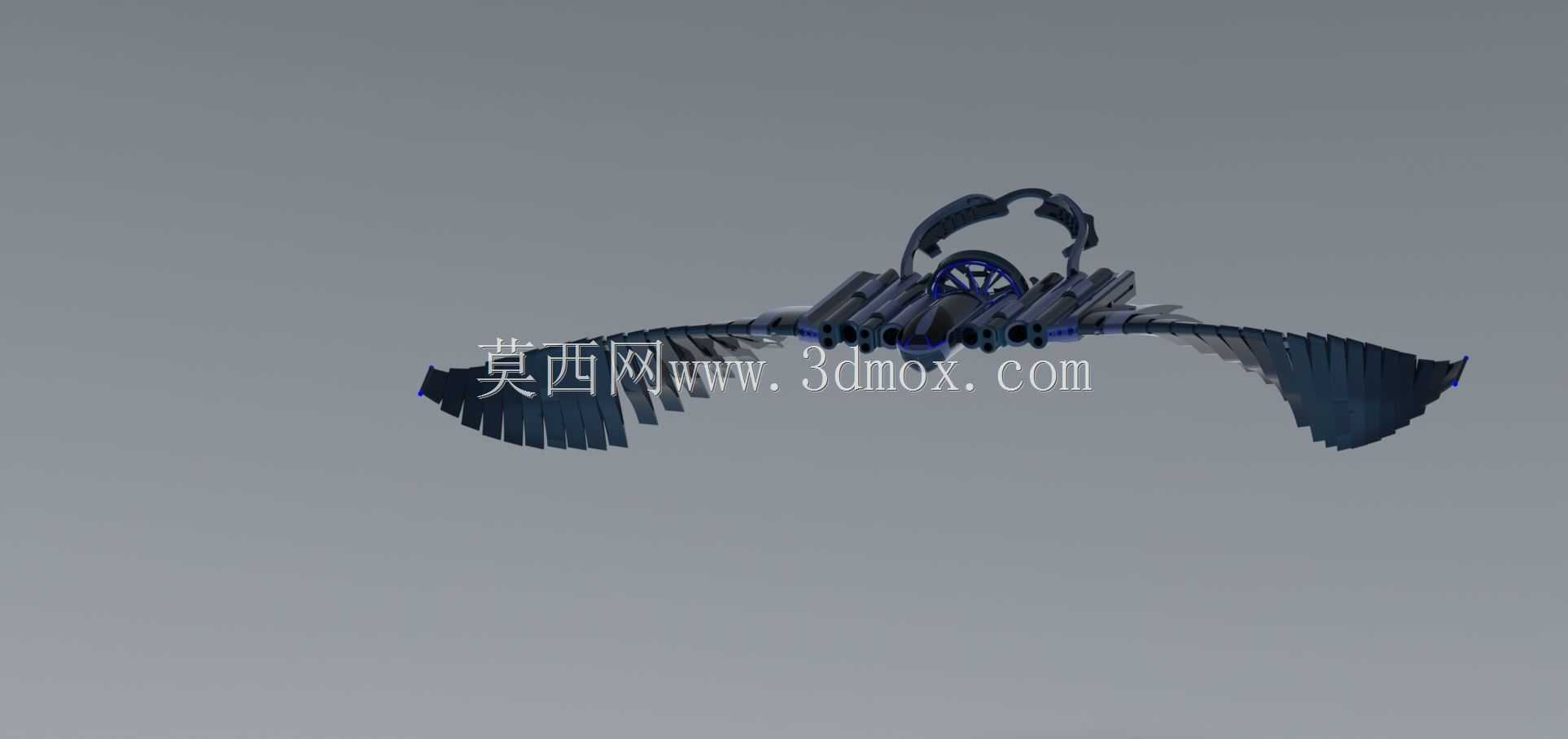

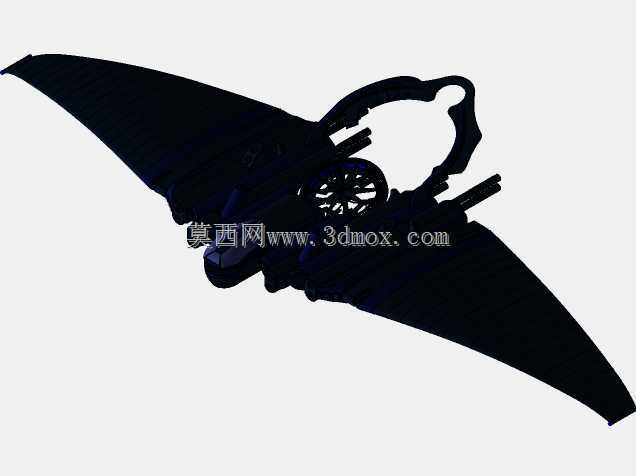

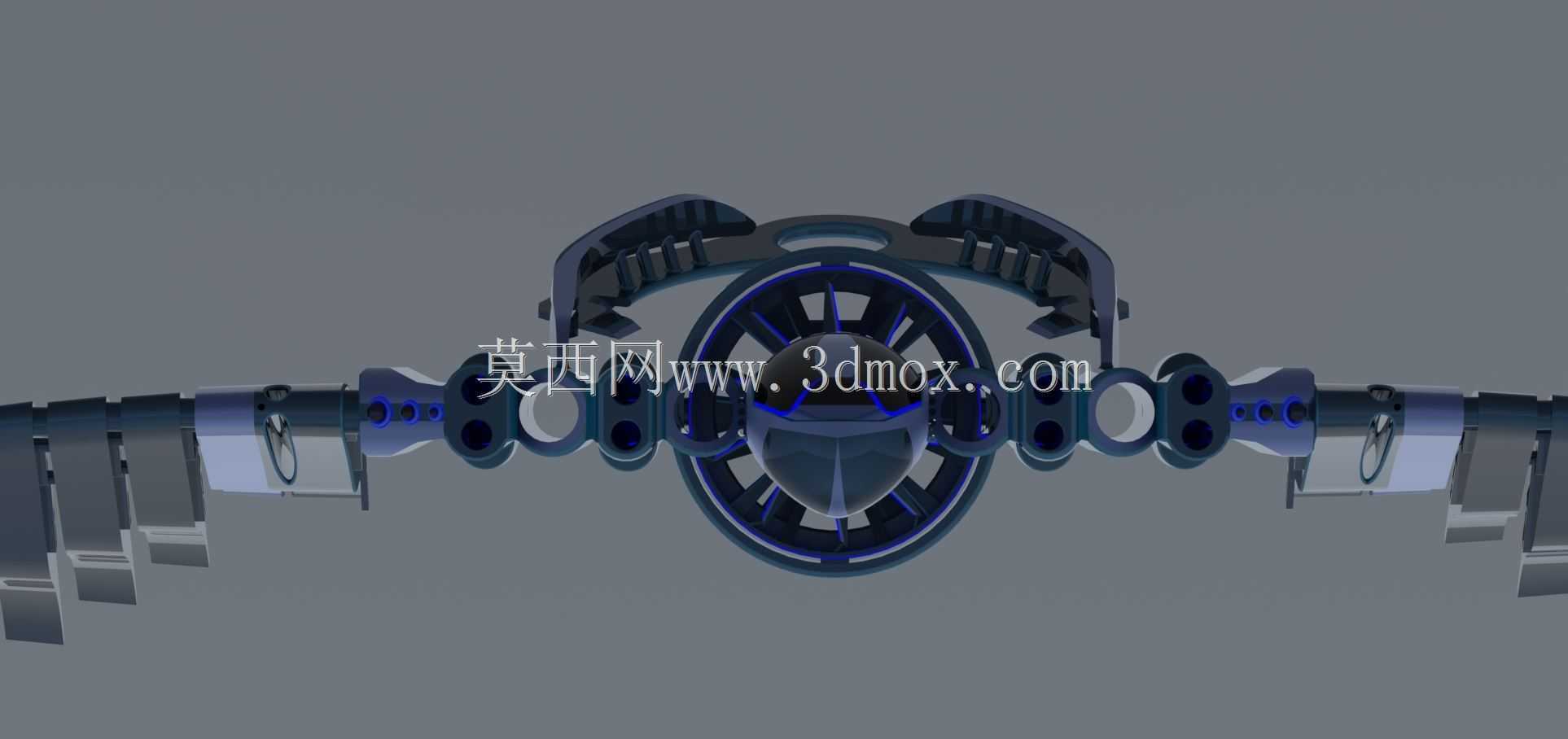

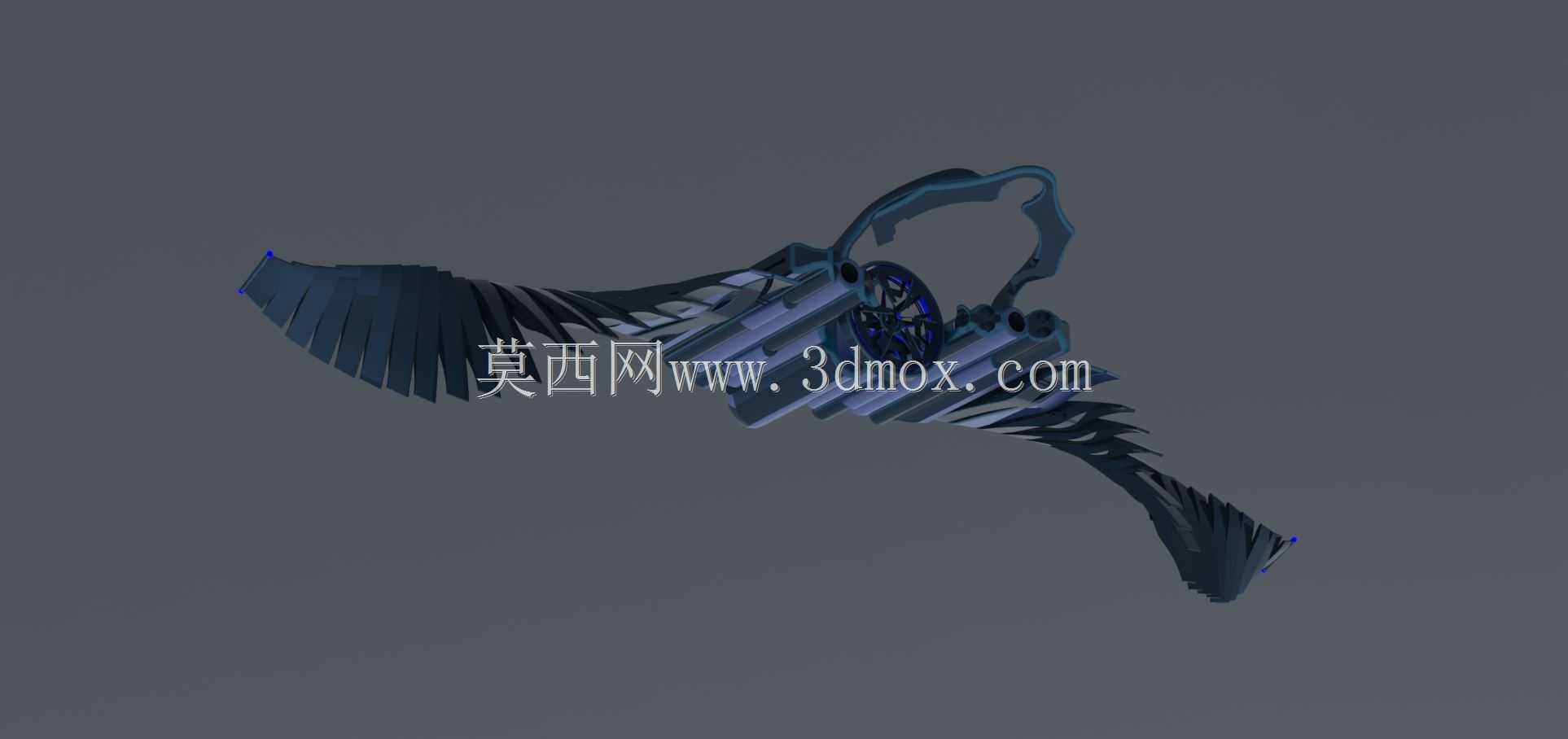

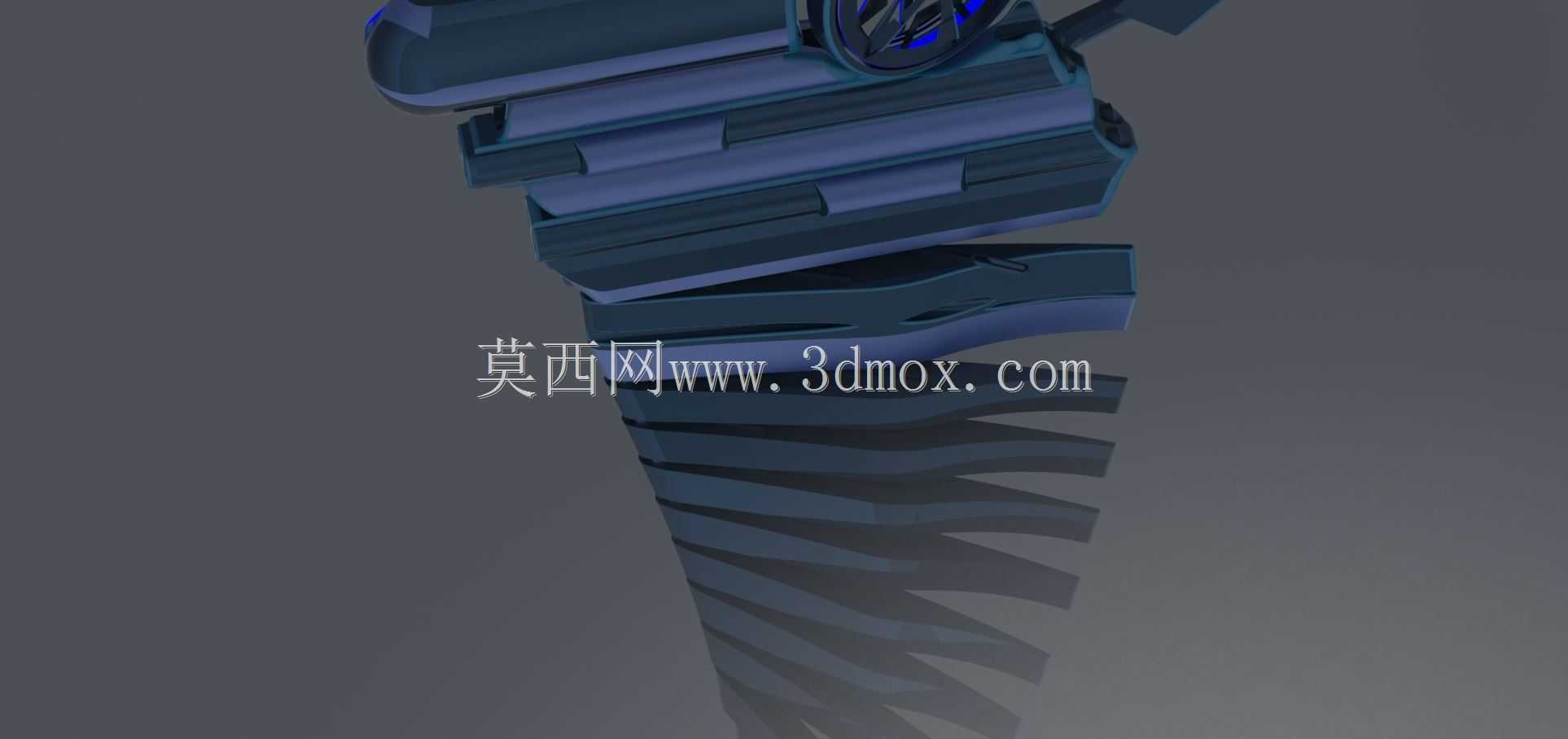

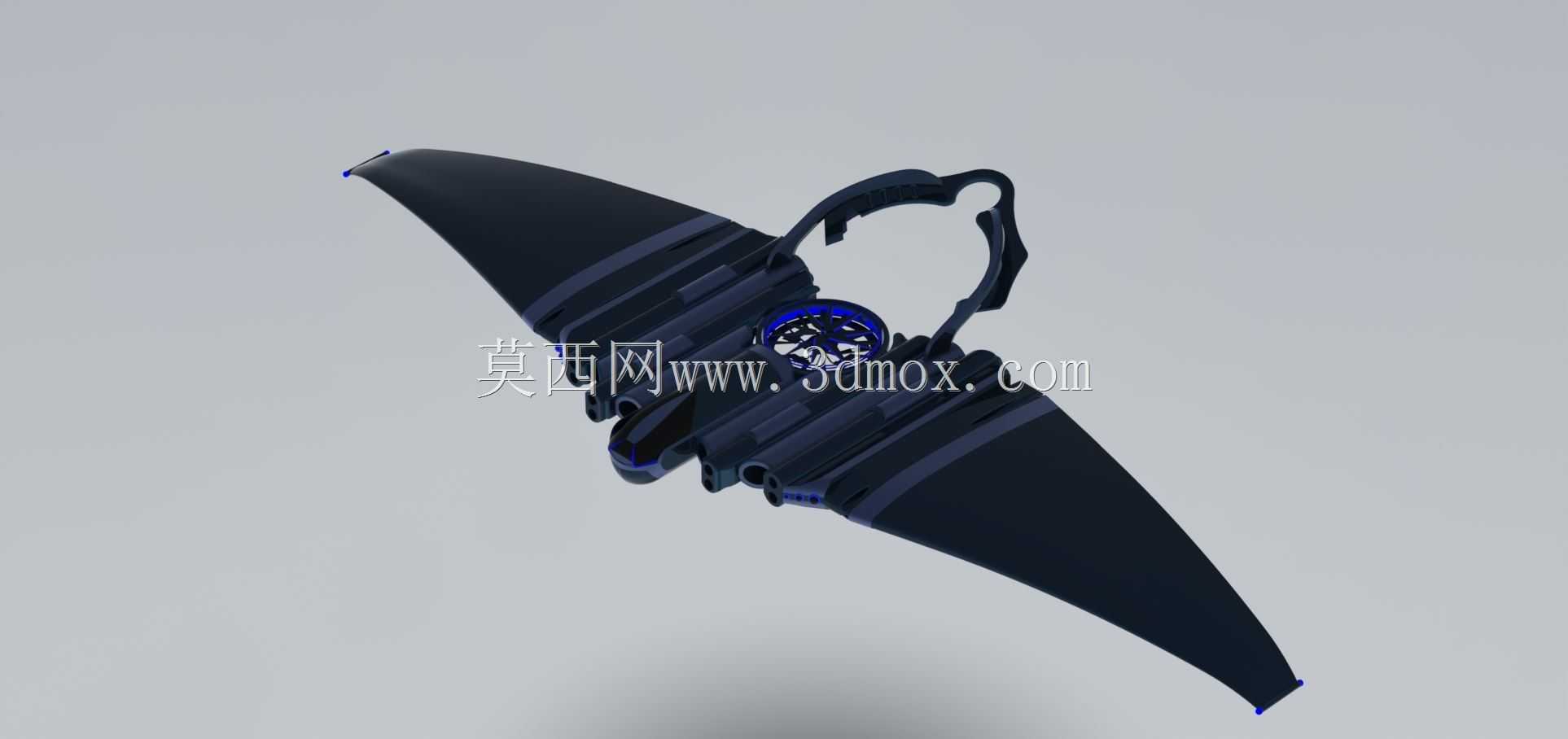

这款仿生扑翼无人飞行器的设计初衷，是解决传统多旋翼无人机在低空近地作业时隐蔽性不足、气动噪声大、易惊扰观测目标的痛点，整体构型参考猛禽飞行姿态做仿生还原，可适配野外生态观测、林区巡检、狭小空间抵近侦察等多类作业场景。从结构设计逻辑来看，整机没有采用常规固定翼或多旋翼的布局，而是复刻了鸟类扑翼的运动形式，翼面做了分段式羽毛状的结构拆分，每段翼片可随扑翼动作产生自适应的形变，在扑动下行程时翼片闭合聚拢获得最大升力，上行程时翼片间留出缝隙降低空气阻力，相比同量级固定翼飞行器，其低速飞行时的升阻比提升明显，可在3m/s的低速下保持稳定悬停姿态，不会像多旋翼那样产生强烈的下洗气流干扰周边环境。整机的重心布置在翼根与机身衔接的中心位置，电池、控制板、驱动舵机全部集成在机身中段的流线型舱体内，避免重心偏移导致的扑翼动作失衡，机身尾部做了仿鸟尾的可动舵面设计，可通过舵面偏转调整飞行俯仰与航向，不需要额外设置垂直尾翼，进一步降低了飞行过程中的气动噪声。从安装边界来看，整机翼展控制在0.8米范围内，机身长度0.45米，全机采用轻量化的碳纤维复合板材做翼面支撑，主体框架使用光敏树脂打印成型，空载整机重量控制在180g以内，可搭载重量不超过30g的微型摄像模组或环境监测传感器，作业半径可覆盖1公里范围。翼面的驱动结构采用单舵机带动双侧连杆的传动形式，双侧翼面的扑动相位完全对称，避免单侧翼面升力差导致的飞行偏航，连杆传动的间隙控制在0.1mm以内，减少高频扑动时的结构振动，保证飞行姿态的稳定性。在实际作业场景中，这类仿生扑翼飞行器可混入真实鸟类种群中完成观测任务，不会引起观测对象的警觉，在林区防火巡检时，可低空穿梭于林木间隙，排查固定监控无法覆盖的隐蔽区域，相比常规无人机其作业隐蔽性和环境适配性更强。设计过程中针对翼面的扑动频率做了多轮仿真验证，最终将扑动频率设定在3-5Hz区间，匹配真实猛禽的飞行扑动频率，既保证足够的升力输出，也能降低驱动结构的功耗，延长单次作业的续航时长，机身表面做了哑光黑的仿生涂装处理，进一步提升野外作业时的隐蔽效果。
