海蓝宝石配色日式武士刀剑结构设计

　　做刀剑类三维结构设计时，最先要明确的是应用场景边界，这类带特殊配色的武士刀结构，多数用于文创展示、影视道具制作、潮玩手办配套部件开发，少数会作为工艺收藏品的结构验证原型，不会涉及实战类功能设计，因此结构强度的冗余度不需要按实战冷兵器的标准做冗余，更多要兼顾外观还原度与装配便捷性。

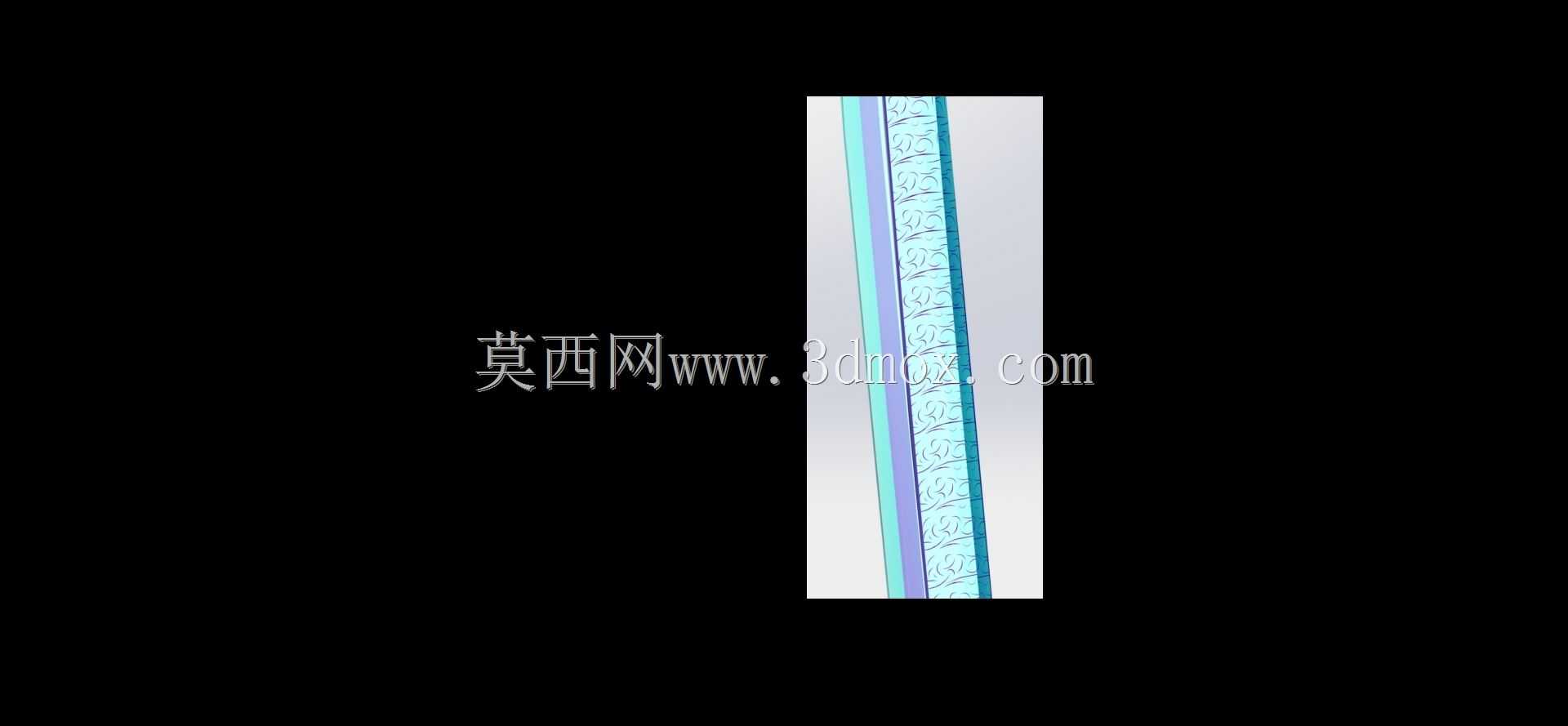

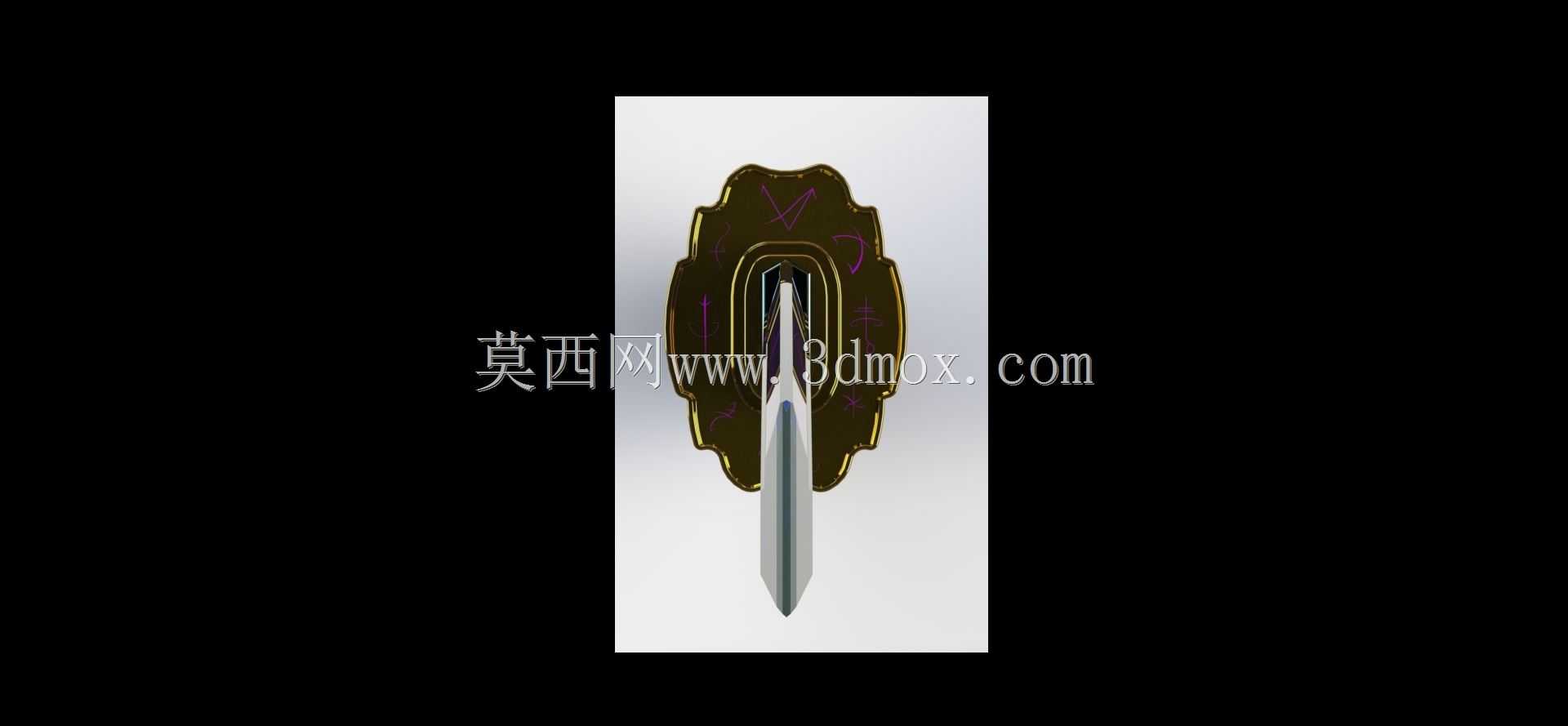

　　从结构拆分来看，整刀分为刀身、护手、柄卷、柄首四个核心装配段，刀身部分做了渐变蓝紫色的通透质感设计，对应海蓝宝石的视觉效果，建模时刀身的厚度控制在6mm，刃口做0.8mm的钝化圆角处理，避免道具使用过程中出现划伤风险，刀身与护手的配合段做了直径12mm的定位轴，配合公差选H7/h6的间隙配合，既方便拆装，也不会出现装配后晃动的问题。护手也就是刀镡部分，做了鎏金色的异形轮廓设计，边缘做了1.5mm的圆角过渡，避免尖锐棱角，护手中心的定位孔与刀身定位轴同轴度公差控制在0.02mm以内，保证装配后刀身与刀柄的同轴度，不会出现歪扭的视觉偏差。

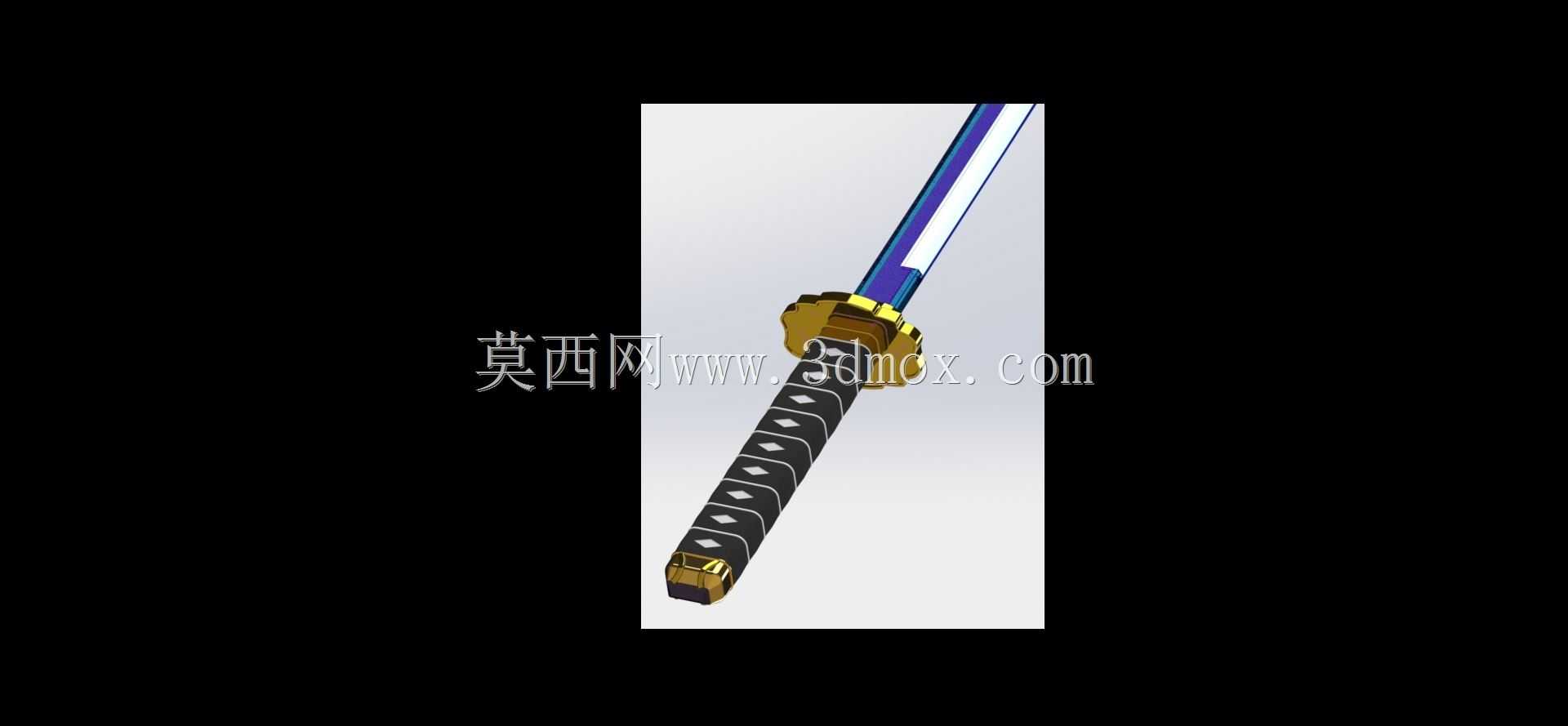

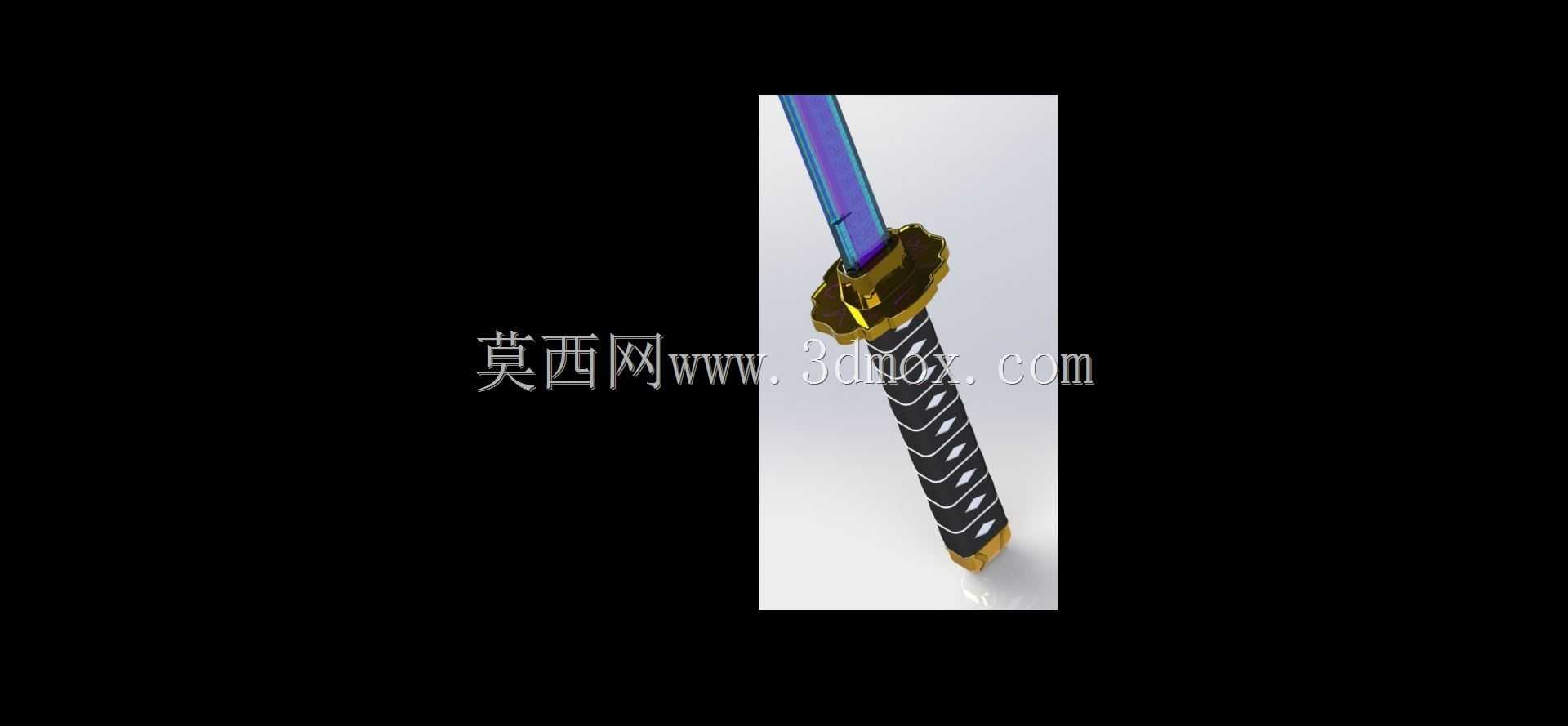

　　刀柄部分的设计重点在握持手感与外观还原，柄体采用圆柱收腰结构，靠近护手段直径28mm，靠近柄首段直径26mm，整体长度控制在260mm，符合成年人单手握持的尺寸边界，柄体表面的卷缠结构做了等距的菱形防滑纹理，每段缠带的宽度为8mm，相邻缠带的重叠量为2mm，既还原传统柄卷的视觉效果，也能在握持时增加摩擦力，避免滑脱。柄首部分做了与护手同色的金属包边，包边厚度2mm，与柄体采用过盈配合加定位胶槽的结构，装配后不需要额外紧固件就能保证连接强度，同时外观看不到拼接缝隙。

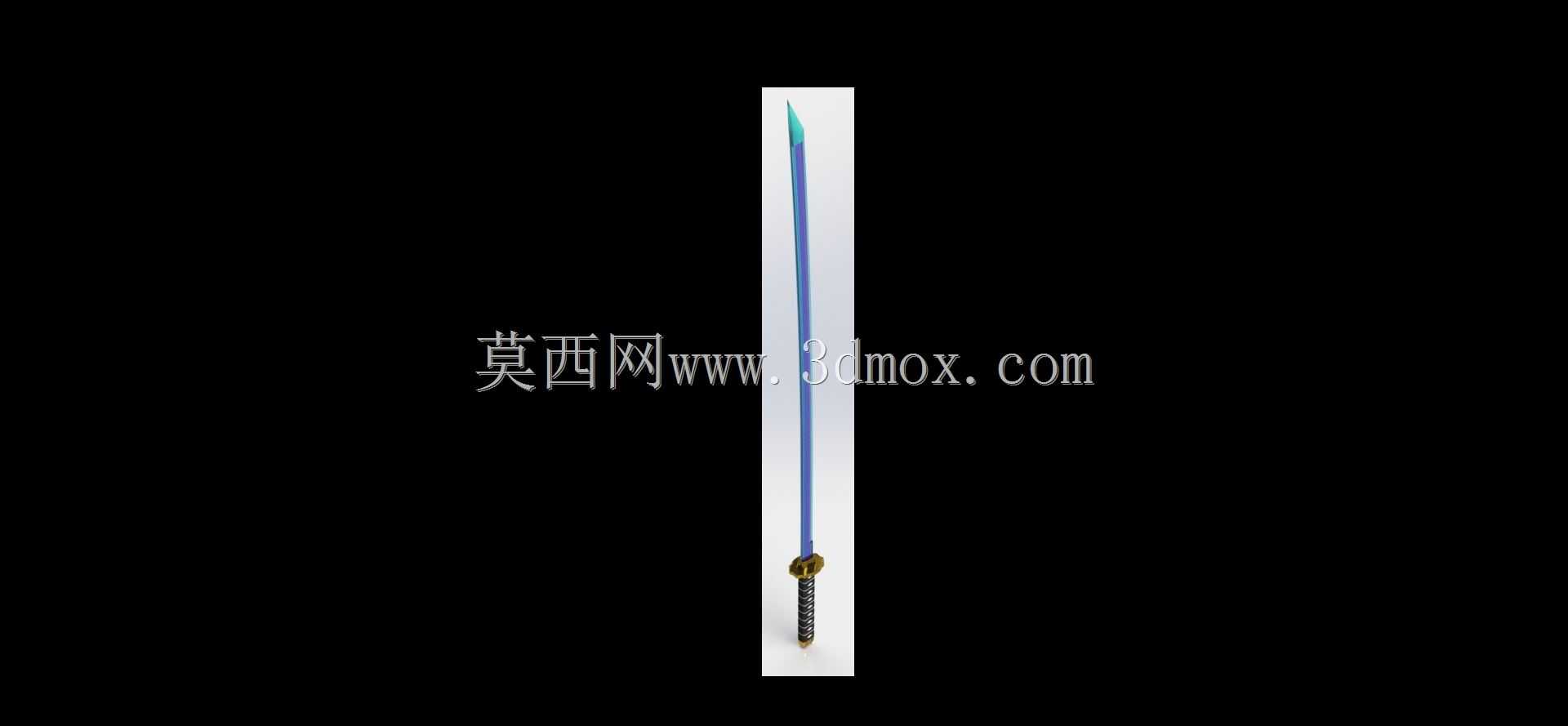

　　设计过程中需要特别注意安装边界的匹配，整刀装配完成后的总长度控制在1020mm，刀身露出护手的长度为720mm，整体重心落在护手前方35mm的位置，这个重心位置不管是作为道具握持做动作，还是作为摆件放在展示架上，都能保持较好的平衡感，不会出现头重脚轻容易倾倒的问题。如果是用于3D打印制作实物原型，刀身部分可以拆分做中空结构，壁厚控制在2mm就能满足展示强度要求，能有效降低打印成本与整体重量，打印时刀身沿长度方向竖直摆放，能避免层纹影响刃口的直线度。

　　从结构验证的角度，建模时需要做装配干涉检查，重点排查护手与刀身定位轴的配合段、柄卷与柄体的贴合面、柄首与柄体的配合段三个位置，确保所有配合面都预留了0.1mm的胶层厚度，方便后期实物装配时涂胶固定，不会出现装配不到位的问题。刀身表面的渐变色彩效果，在建模时需要单独拆分曲面做材质分层，方便后期渲染时调整通透度与反光参数，还原海蓝宝石的半通透质感，金属部件的材质粗糙度控制在0.3，既能体现金属光泽，也不会因为反光过强显得廉价。

　　这类刀剑结构的设计，不需要考虑开刃后的切削性能，所有刃口位置都要做安全圆角处理，符合文创道具的安全规范，同时各个拼接部件的拆分要考虑后期加工的可行性，如果采用CNC加工金属版本，刀身、护手、柄首都可以单独拆分为独立加工件，不需要做复杂的一体结构，降低加工难度与成本。如果是作为树脂工艺品的生产原型，所有拔模方向统一沿刀身长度方向，拔模斜度做1度，就能满足批量脱模的要求，不需要额外做侧抽芯结构，能有效压缩模具开发成本。
