复古手摇式手动打蛋器厨房用具结构设计

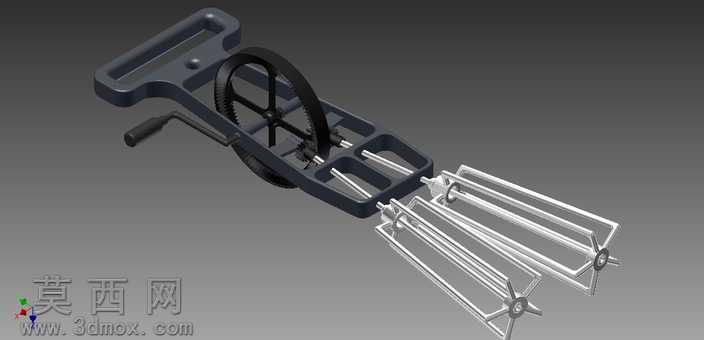

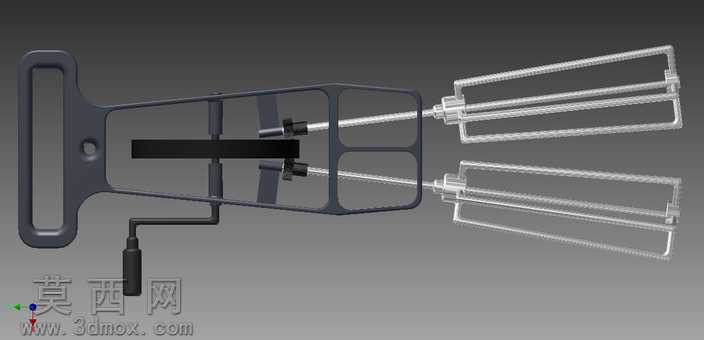

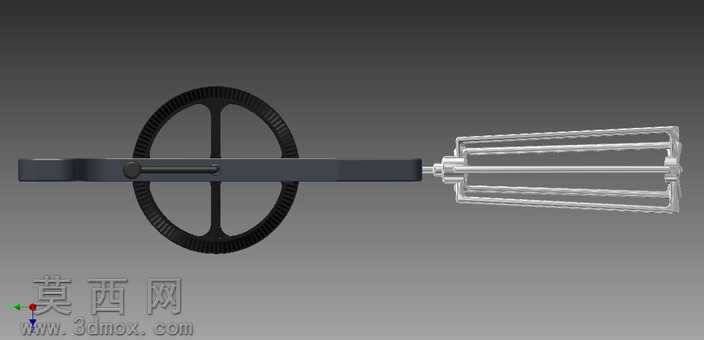

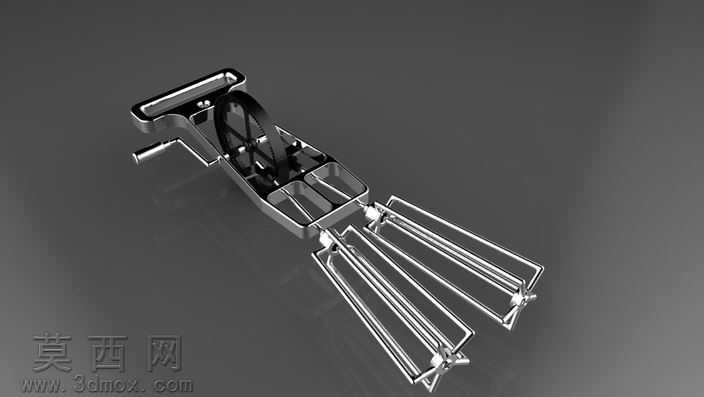

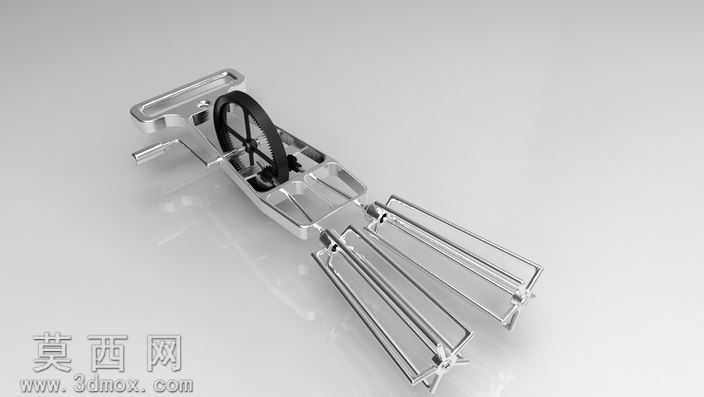

本款手动打蛋器采用全金属结构设计，通过三维建模软件完成全参数化零件建模与整机装配，完整还原手摇传动式打蛋器的机械运作逻辑。建模过程中首先对握持手柄进行人机工学曲面建模，手柄边缘做圆角过渡处理，贴合手掌握持弧度，避免使用过程中硌手，手柄与主体机架采用一体化金属结构设计，保证握持施力时的结构强度。传动部分重点还原了手摇曲柄、传动齿轮组的啮合结构，建模时严格按照齿轮传动比参数绘制齿形，确保手摇输入动力时，齿轮组可平稳将旋转动力传递至前端搅拌头，无卡滞、传动顺滑。搅拌头采用多组平行金属丝框结构，建模时对每根金属搅拌丝做等距阵列排布，金属丝末端做圆滑收头处理，既保证搅拌时可充分切入蛋液、奶油等食材，通过旋转折叠实现充分的搅打、充气效果，又避免尖锐端头划伤容器。材质渲染阶段，整体采用亮面镀铬金属材质，调整金属粗糙度参数模拟不锈钢厨具的哑光反光质感，齿轮啮合部位略微加深金属暗部色调，突出机械结构的层次感，背景采用深灰色哑光背景布光，通过三点布光突出金属轮廓与结构细节，清晰展现机架镂空结构、传动轮辐条、搅拌头金属丝的排布细节。设计思路上，区别于普通手动打蛋器，本作品采用齿轮增速传动结构，手摇一圈即可带动搅拌头实现多圈旋转，大幅降低手动搅打的施力强度，提升搅打效率；整体结构无塑料易损部件，全金属结构可满足长期厨房使用的耐用性需求，搅拌头与传动输出端采用可拆分结构设计，便于使用后拆卸清洗，避免食材残留滋生细菌。建模过程中对所有活动部件做了装配干涉检查，确保手摇曲柄旋转过程中，齿轮、机架、搅拌头之间无运动干涉，各转动部位预留合理装配间隙，完全符合实际五金厨具的生产制造公差要求，可直接作为产品开模、结构优化的参考三维模型使用。
