钢丝绳套保护用三角顶针三维建模作品

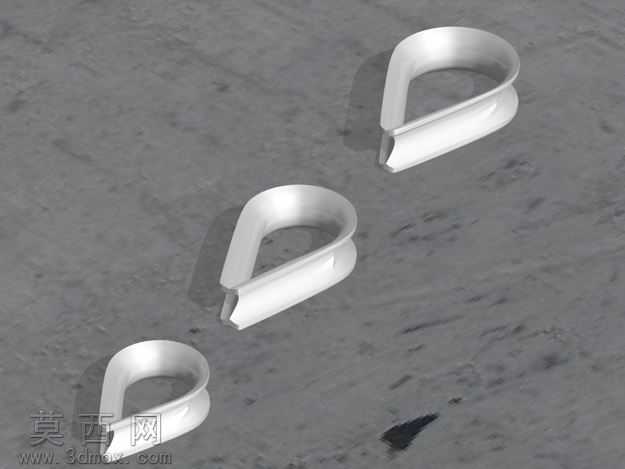

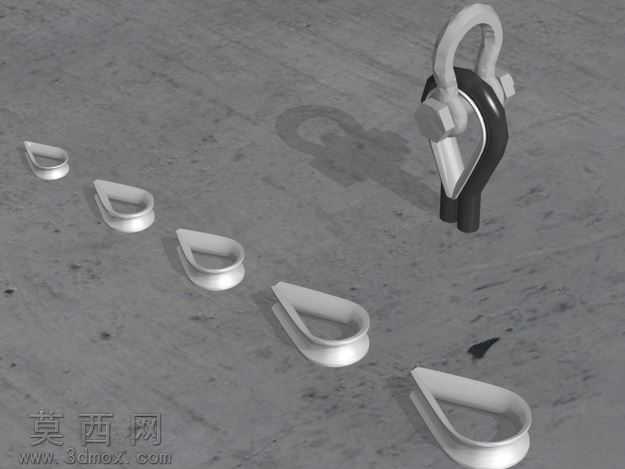

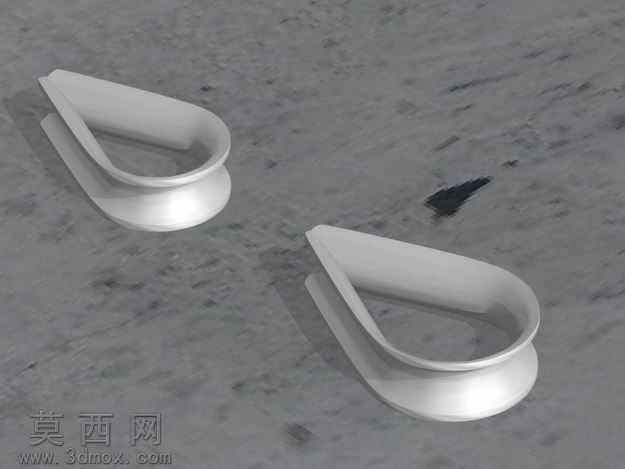

本次建模的三角顶针为钢丝绳配套使用的保护衬套类五金零件，建模过程依托三维参数化设计软件完成，首先根据零件实际使用场景确定核心尺寸参数，围绕钢丝绳穿套后的受力需求构建基础轮廓。建模初始阶段先绘制零件的截面草图，精准勾勒出三角环形的内圈轮廓与外圈过渡曲面，针对零件边缘的圆滑卷边结构，采用扫掠特征完成主体造型，确保卷边部分的壁厚均匀一致，避免出现应力集中的结构缺陷。在细节处理上，对零件底部的平直承托面做了加厚处理，匹配实际冲压零件的工艺特性，同时对所有棱角位置做了圆角过渡处理，还原五金冲压件的真实成型效果，避免尖锐棱角在使用过程中割伤钢丝绳外层。材质渲染阶段选用了镀锌金属材质，调整材质的粗糙度与金属度参数，模拟出五金件表面略带磨砂的金属质感，同时添加了细微的表面纹理，还原冲压加工后零件表面的真实肌理，渲染时采用柔和的漫反射打光方案，多角度呈现零件的曲面过渡与结构细节，清晰展示内圈的光滑弧面与外圈的承托结构。设计过程中充分考虑零件的实际功能，内圈曲面完全贴合钢丝绳的弯折弧度，确保钢丝绳受力时能够均匀分散应力，避免钢丝绳在弯折位置出现过度磨损，整体结构无多余冗余特征，完全匹配实际量产零件的结构形态，建模完成后对模型做了几何检查，确保所有曲面连续无破面，特征参数可编辑，能够直接用于后续的装配模拟、工程图导出或者3D打印验证。
