双开式工业厂区通道阻隔栅栏门设计

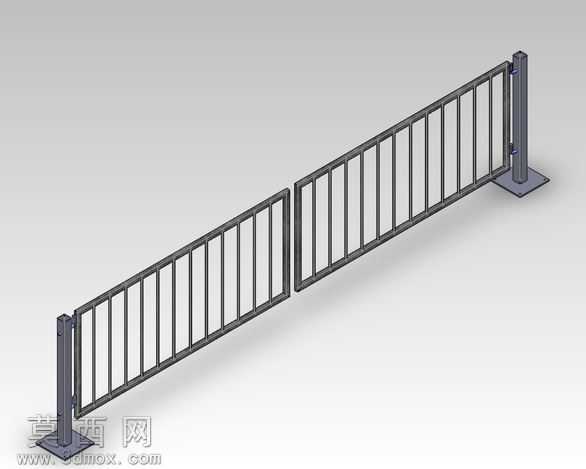

本作品为双开式工业通道阻隔栅栏门的三维建模成果，建模过程依托参数化三维设计环境完成，整体采用1:1等比例还原工业场景常用的通道阻隔门实际尺寸，确保各部件装配关系完全符合实际生产安装逻辑。建模初始阶段先梳理整体结构逻辑，将产品拆分为底部固定立柱、双开栅栏门扇、底部安装法兰盘三个核心模块，先绘制各部件的二维轮廓草图，通过拉伸、切除、阵列等基础特征命令完成单个零件的建模，再按照实际装配约束完成整体装配，全程添加同轴、重合、平行等装配约束，确保各部件位置关系准确无干涉。材质渲染阶段，为金属框架部件赋予哑光深灰喷塑金属材质，还原工业防护构件常用的表面处理效果，底部固定法兰盘做了轻微的金属磨砂质感处理，模拟实际安装使用中的金属接触质感，渲染环境采用柔和的均匀漫反射光照，避免过度反光遮挡结构细节，能够清晰展现栅栏的杆件排布、立柱的加强结构、法兰盘的安装孔位等细节。结构设计上，门扇采用矩形外框搭配等距竖向栏杆的结构，在保证阻隔防护功能的前提下最大化减轻门扇自重，降低门轴转动负载，两侧立柱采用加厚方管结构，底部搭配带安装孔的方形法兰盘，可通过膨胀螺栓直接固定在硬化地面上，无需额外预埋构件，适配厂区、园区、停车场等多种硬化地面的安装场景；双开门扇的对合处预留了锁具安装位，可根据使用需求加装挂锁或电磁锁具，满足不同场景的门禁管控需求。设计思路围绕工业场景的实用性展开，摒弃冗余装饰结构，所有结构均服务于阻隔防护、耐用易安装的核心需求，竖向栏杆等距排布既保证了视觉通透度，避免完全封闭带来的空间压抑感，又能有效阻拦人员、车辆违规穿行，整体结构简洁规整，零件通用性强，生产加工难度低，可直接用于实际产品的生产参考、场景布局模拟等用途，模型在建模过程中对所有尖锐边角做了微小的圆角处理，还原实际金属构件的倒角工艺，避免模型出现不符合实际加工逻辑的尖锐直角，进一步提升模型的真实还原度。
