流线型四旋翼航拍飞行器外观结构设计

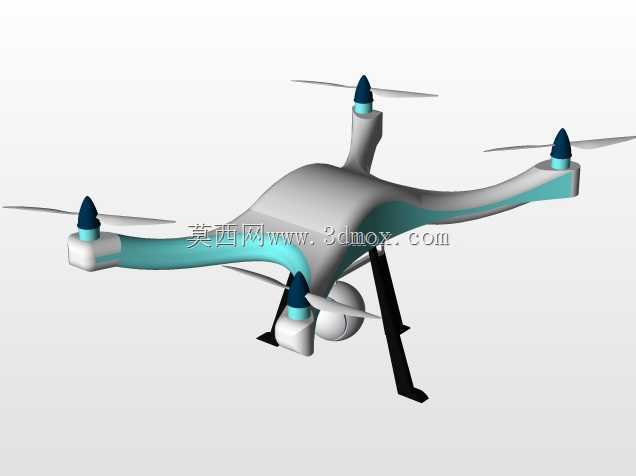

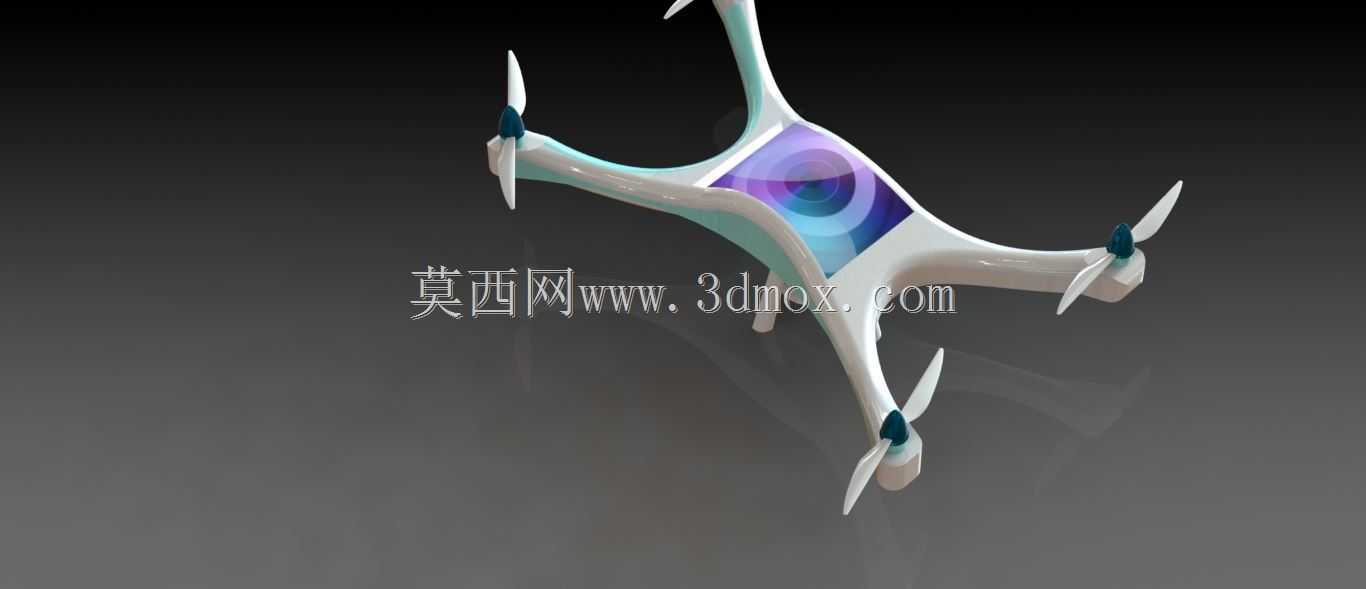

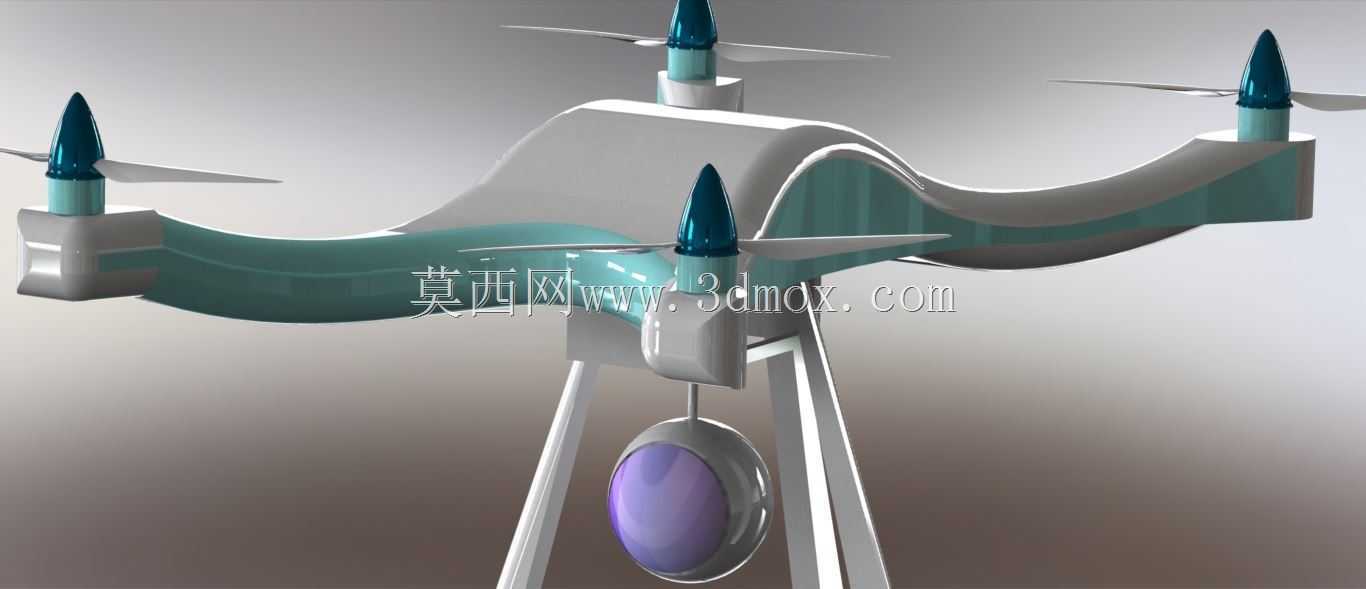

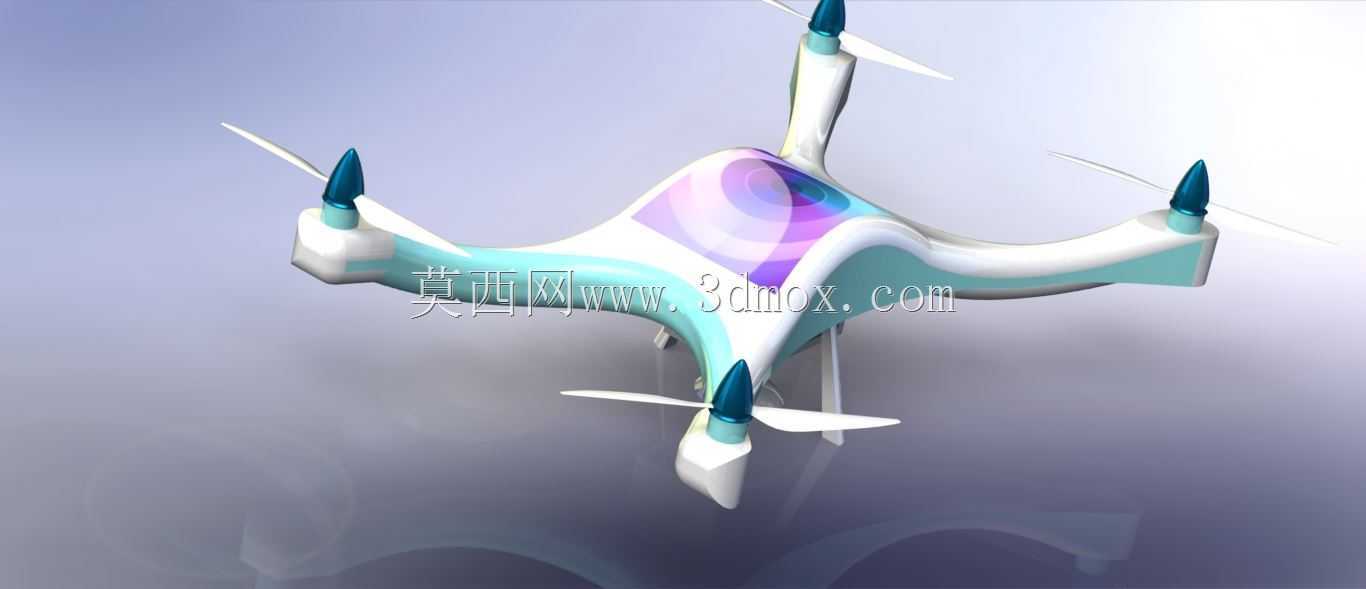

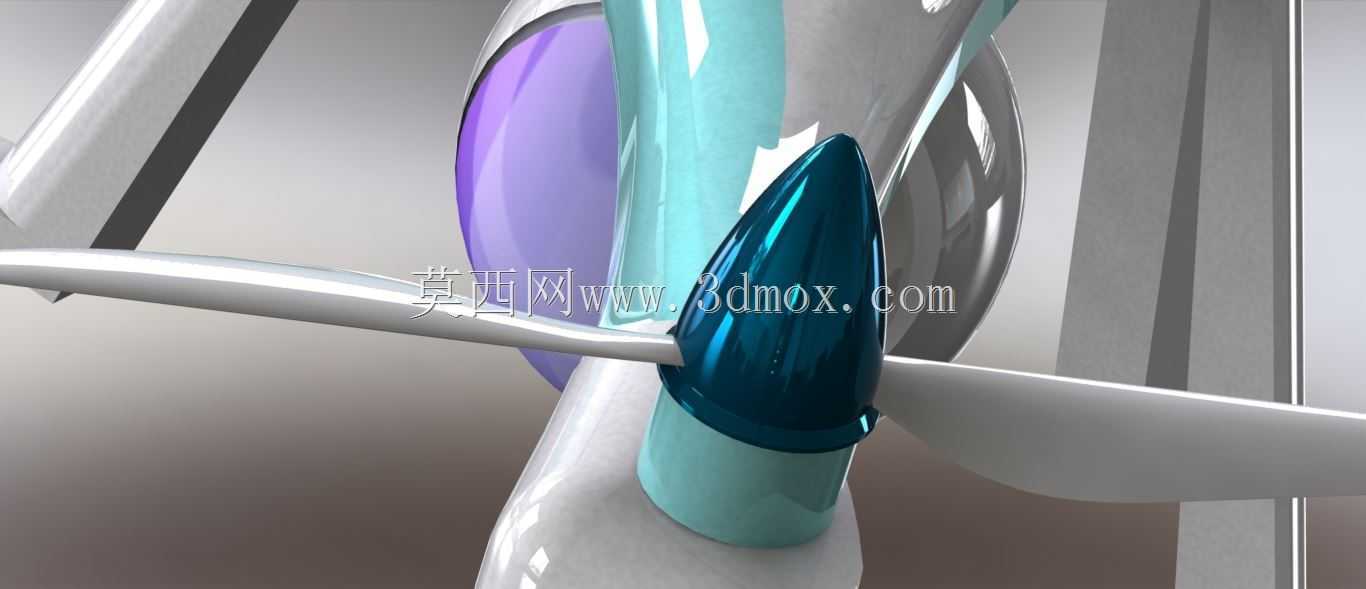

这款四旋翼飞行器的结构设计，首先围绕低空近景航拍、小型场地巡检这类日常作业场景展开，日常作业中需要频繁在楼宇间隙、林间窄道穿行，因此整体外轮廓做了全弧面过渡处理，没有突出的尖锐棱角，既可以降低穿行过程中剐蹭障碍物造成的结构损坏概率，也能减少飞行过程中棱角处产生的紊流，提升低空低速飞行时的姿态稳定性。从结构布局来看，四个旋翼臂采用一体化延伸设计，和中心机身主体平滑衔接，没有传统装配式机臂常见的拼接台阶，旋翼臂末端的电机安装座做了锥形收窄处理，既可以给螺旋桨留出足够的下洗气流通道，避免机身结构遮挡气流导致升力损耗，也能减少电机座位置的迎风阻力。中心机身的上壳采用渐变曲面造型，顶部预留了光学载荷的安装平面，安装边界做了下沉式台阶设计，搭载小型摄像模组时可以直接卡入台阶定位，不需要额外加装固定支架，既降低了整机装配复杂度，也能减少外挂支架带来的额外风阻。机身内部的腔体布局按照载荷重量做了重心配平，电池仓设置在机身中心正下方位置，飞控板安装在电池仓上方的中心区域，四个电调分别嵌入对应旋翼臂的内部空腔，走线全部隐藏在机臂内部，既避免了线材外露在气流中产生的振动干扰，也能减少线材老化速度。旋翼的选型匹配了整机的起飞重量，螺旋桨采用两叶低扭设计，和锥形电机座的安装接口做了同轴定位，保证高速旋转时的动平衡精度，降低飞行过程中的振动幅度，提升航拍画面的稳定性。机身下壳预留了起落架的安装接口，接口位置和机身内部的加强筋位置对应，降落时的冲击载荷可以通过加强筋直接传递到整个机身框架，避免局部应力集中导致外壳开裂。整机的外形尺寸控制在便携范围内，机臂展开后最大对角尺寸适配常规的便携收纳包尺寸，不需要拆卸机臂就可以完成日常携带，机臂和机身的衔接位置做了厚度渐变处理，在保证结构强度的前提下尽可能降低机身自重，提升有效载荷的搭载空间。气动设计上，机身侧面的曲面弧度经过调整，飞行时迎面气流可以顺着曲面平滑流向机身后方，不会在机身上方形成乱流区干扰GPS模块的信号接收，旋翼下方的气流通道没有多余的结构遮挡，下洗气流可以顺畅排出，提升悬停时的姿态控制精度，在3-4级的户外风况下也能保持稳定的悬停姿态，满足日常近景航拍、园区巡检、小型活动空中拍摄这类场景的使用需求。
