轻量化镂空四旋翼无人机机架结构设计

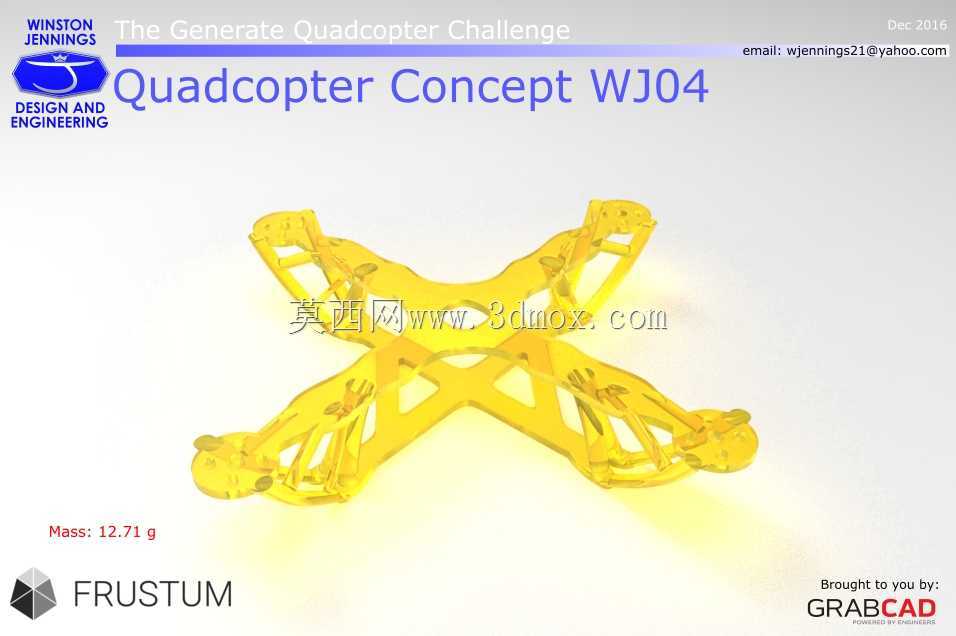

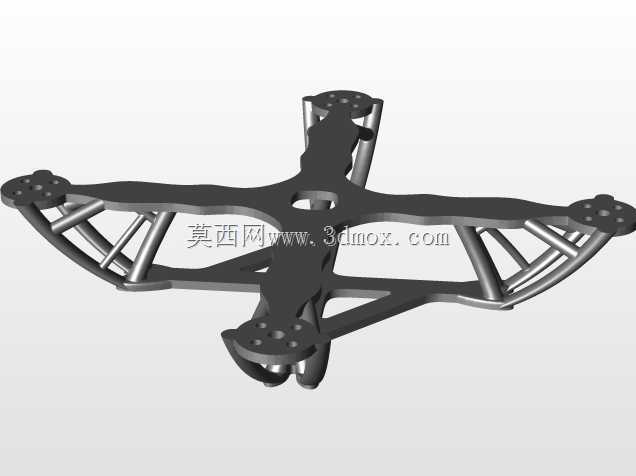

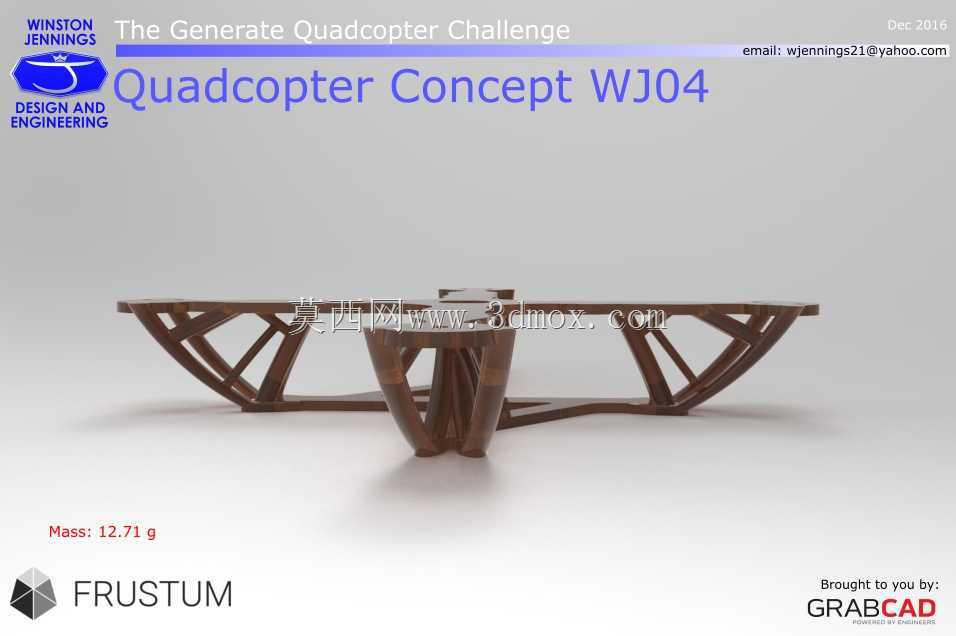

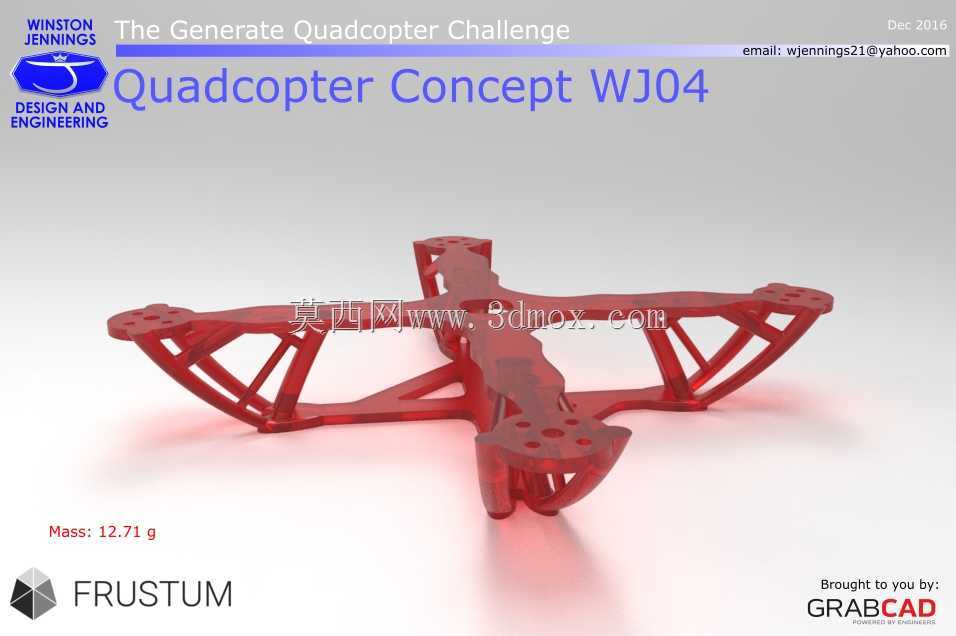

这款四旋翼机架采用X型对称布局设计，四个机臂沿中心向四周均匀延展，相邻机臂夹角保持90度，能让四个动力单元的拉力输出均匀作用于机身中心，大幅降低飞行过程中的偏航力矩补偿压力，适配室内外小范围航拍、教学实验、轻量载荷挂载等多类低空作业场景。从结构设计逻辑来看，整体采用一体化镂空桁架构型，机臂区域通过斜向加强筋形成连续传力路径，既可以承接电机运转产生的持续振动，也能缓冲降落瞬间的冲击载荷，避免局部应力集中导致的结构断裂；中心区域预留了飞控板、电池、电调的安装位，安装边界经过尺寸校核，可兼容主流规格的迷你飞控与2S-3S轻量化锂电池，无需额外打磨修改即可完成核心部件的装配固定。机臂末端的电机安装座预留了标准孔位，适配常用的微型无刷电机安装尺寸，座体周边的镂空设计既可以减轻端部重量，降低机臂的悬臂弯矩，也能为电机运转提供一定的散热空间，减少长时间飞行的热量堆积。机架整体的重心控制在中心安装面的几何中心位置，搭配镂空结构带来的低自重特性，能有效提升飞行时的姿态响应速度，降低动力系统的负载压力，延长续航时长。起落支撑部分与机臂采用一体化延伸设计，没有额外的拼接结构，减少了装配公差带来的结构松动风险，支撑端的弧形构型可以在降落时分散接触冲击力，同时避免支撑结构遮挡下方的传感器或摄像模块视野。从实际使用角度出发，这种一体结构的机架无需复杂的装配流程，仅需完成动力系统与航电部件的固定即可完成整机搭建，结构件本身无活动拼接部件，日常维护仅需检查臂身是否有飞行导致的细微裂纹即可，维护成本极低；镂空的结构设计也让整机的风阻表现更优，在室内狭小空间穿行时，气流对机身的扰动影响更小，飞行姿态更稳定，适合作为入门级航模研发、小型无人机验证机型的基础承载结构使用。
