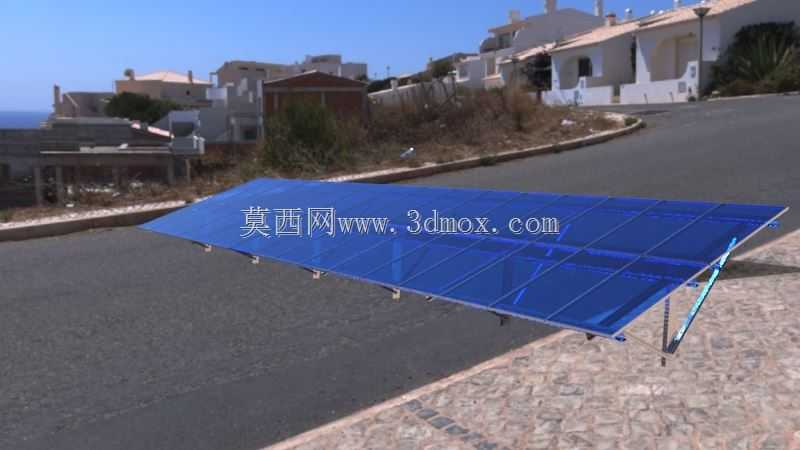

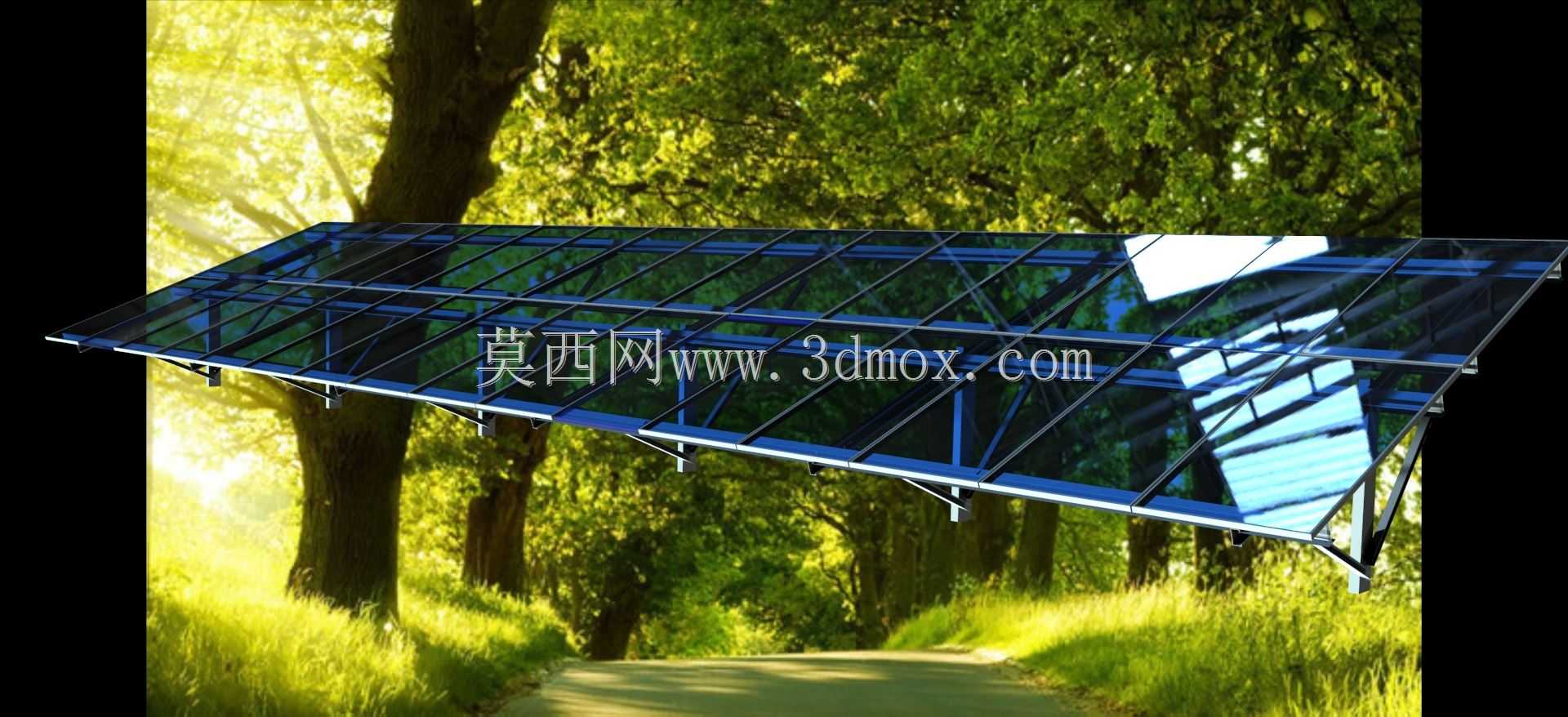

倾斜式光伏太阳能电池板支架组件结构

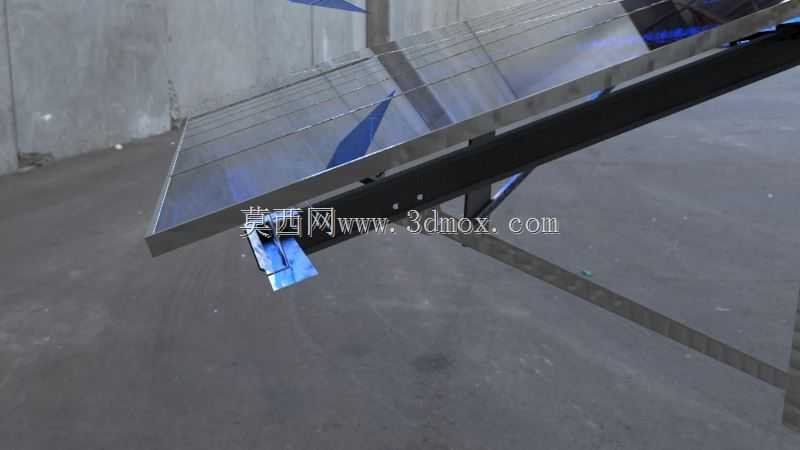

这套光伏组件结构的设计，最先要考虑的是户外长期服役的安装边界，毕竟这类设备大多部署在开阔屋面、山地电站或者厂区分布式光伏点位，常年要承受风载、积雪荷载以及昼夜温差带来的型材形变，所以在建模阶段就把支撑框架的受力路径做了明确梳理：主承载横梁采用矩形截面金属型材，沿电池板背面的受力加强筋位置排布，避免玻璃面板出现局部应力集中导致的隐裂问题。从实际应用场景来看，这类倾斜安装的电池板组件，倾角设置是匹配不同纬度地区的太阳高度角做的可调预留，支架的斜撑与主立柱连接位置预留了多组安装孔位，现场施工时可以根据项目所在地的纬度参数调整倾斜角度，最大化提升单位面积的受光效率，不需要额外重新加工连接件，能大幅降低现场安装的调整工作量。

在功能特性上，整个组件的边框采用包裹式结构设计，电池板的边缘嵌入型材的卡槽内，搭配密封胶条填充间隙，既能阻挡雨水渗入背板造成电路腐蚀，也能缓冲强风天气下组件产生的微幅振动，避免连接螺栓出现疲劳松动。背面的走线槽集成在横梁的空腔位置，光伏线缆可以顺着型材内部排布，不需要额外加装穿线软管，既减少了线缆受紫外线老化的风险，也让整个组件的背面布局更规整，后期运维排查线路时不需要拆解大量外部固定件。

设计过程中特意规避了传统支架的冗余结构，比如斜撑的连接位置没有采用多余的焊接节点，全部采用螺栓装配式连接，所有安装孔位的同轴度在建模阶段就做了公差匹配，现场组装时不需要进行二次扩孔或者打磨作业，单块组件的安装耗时能比传统焊接支架缩短近三分之一。外形尺寸上，单块组件的整体外廓匹配常规晶硅电池板的标准尺寸，支架的底部安装脚预留了与屋面夹具、地面桩基的连接接口，不管是彩钢瓦屋面的夹持安装，还是地面电站的桩基固定，都能直接适配，不需要额外转接配件。另外，组件的边框边角位置都做了圆弧过渡处理，避免安装过程中尖锐边角划伤施工人员，也减少了户外运维时的磕碰风险，排水槽顺着倾斜角度设置在组件下沿，雨天的积水可以顺着槽体直接排出，不会在边框位置积灰留垢，长期使用也不会因为局部积污影响电池板的受光效率。
