汽车后桥悬架带减震器车轮总成结构

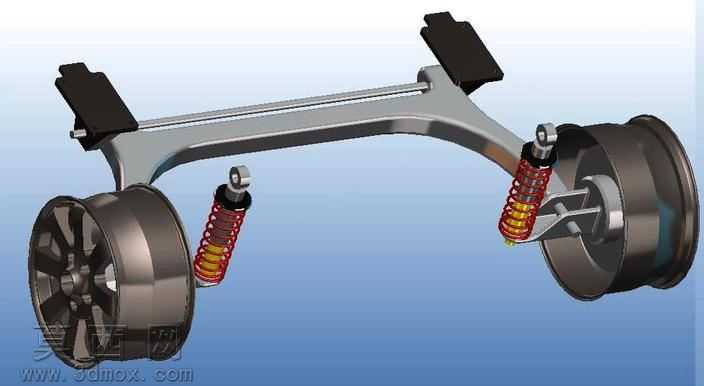

本模型为汽车扭转梁式后悬架带车轮与减震器的完整装配结构，建模过程中首先梳理整体装配逻辑，以扭转梁主体作为核心承载基准件，先完成梁体的轮廓草绘，通过拉伸、扫掠命令生成变截面的梁身结构，梁身两端延伸出用于连接车轮转向节的安装支座，支座上预留出减震器下安装点、车轮轮毂连接的螺栓孔位，孔位位置严格按照实车装配的公差基准进行定位，保证后续装配的同轴度要求。车轮部分采用多实体建模方式，先绘制轮辐的单根辐条轮廓，通过圆周阵列生成完整的轮毂造型，再通过旋转命令生成轮胎的基础曲面，对轮胎胎面进行花纹的细节刻画，赋予轮胎哑光黑色橡胶材质，轮毂部分赋予高光亮面金属烤漆材质，还原真实车轮的视觉质感。减震器部分采用分层建模思路，分别完成减震器筒身、活塞杆、上下安装吊耳、螺旋弹簧的独立建模，螺旋弹簧通过螺旋线扫掠生成，严格匹配弹簧的节距、丝径参数，减震器筒身赋予镀铬亮面金属材质，弹簧部分根据阻尼调校的视觉效果，赋予红色弹簧漆搭配黄色缓冲块的材质，还原减震器的真实外观。整体装配过程中按照实际车辆的装配层级进行配合约束，扭转梁与车身连接的橡胶衬套位置预留安装位，减震器上端与梁体支座、下端与车轮转向节分别采用同轴配合与面贴合约束，车轮轮毂与转向节轴头采用旋转配合，保证各部件的运动关系符合实车的运动逻辑。渲染阶段采用渐变蓝色背景作为展示基底，添加柔和的环境漫反射光源，在金属部件表面生成自然的高光反射，突出梁体的金属铸造质感、减震器的精密金属加工质感以及轮胎的橡胶哑光质感，整体模型完整还原了扭转梁后悬架的结构组成，清晰展示了各部件之间的连接关系与布局位置，可用于汽车底盘结构教学、悬架结构原理演示以及相关改装方案的结构验证参考，建模过程中对各部件的壁厚、安装间隙都做了符合工程实际的参数设置，保证模型具备足够的工程参考价值。
