赛车涡轮增压排气系统结构设计

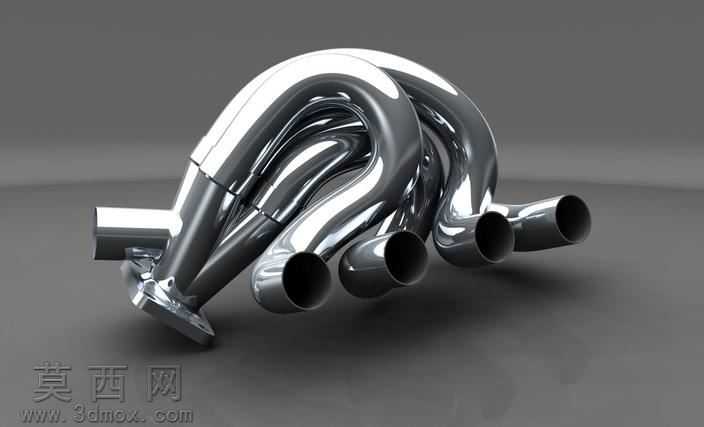

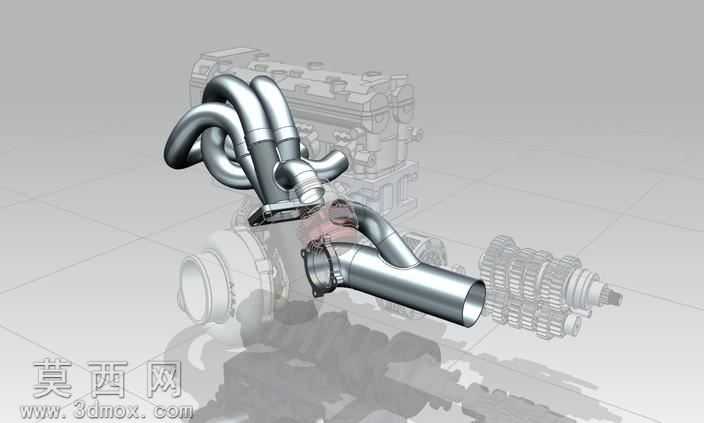

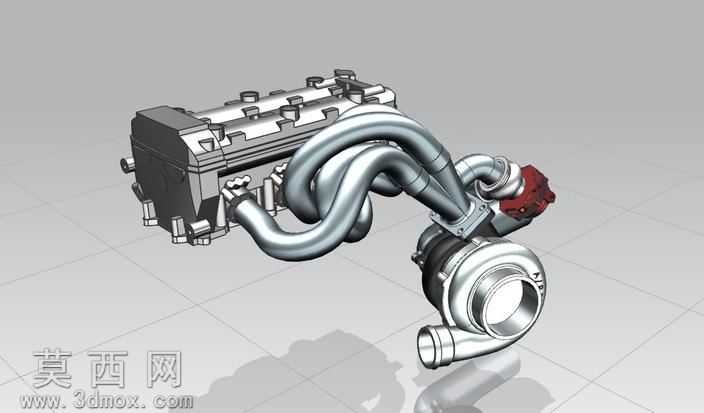

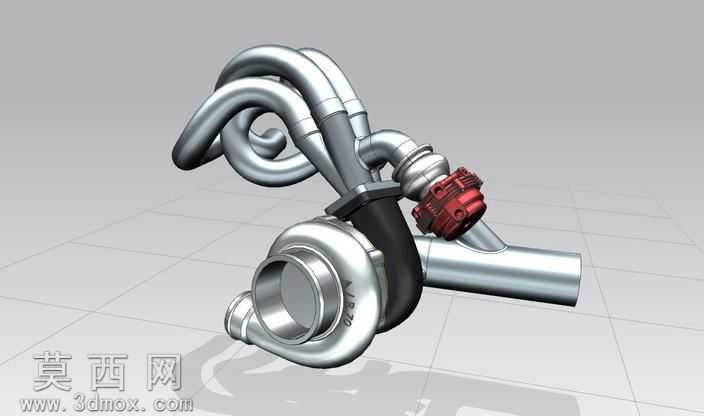

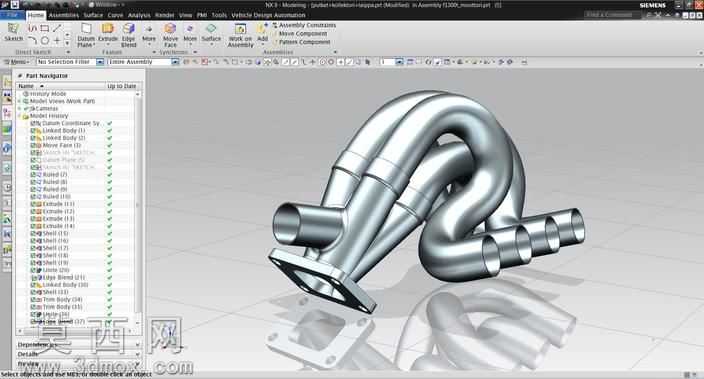

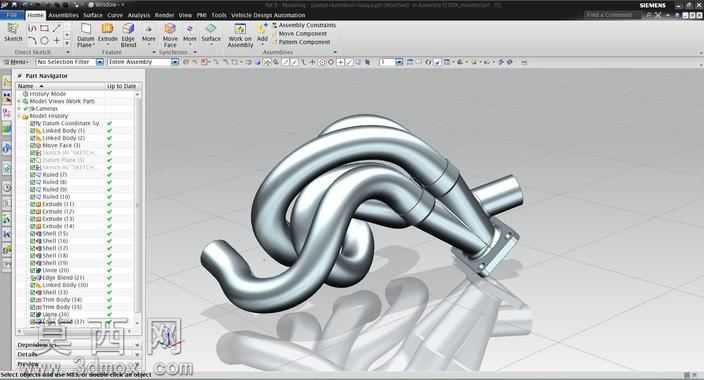

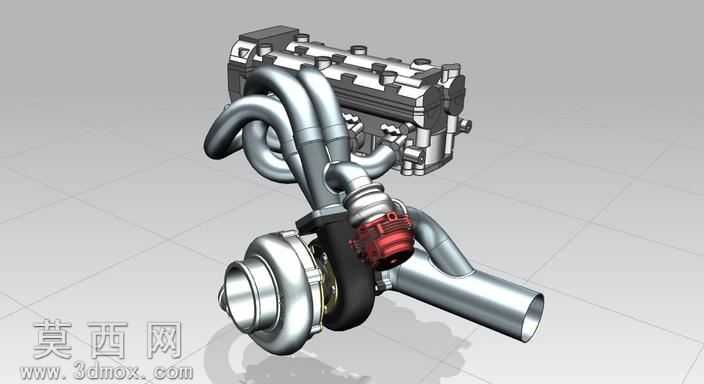

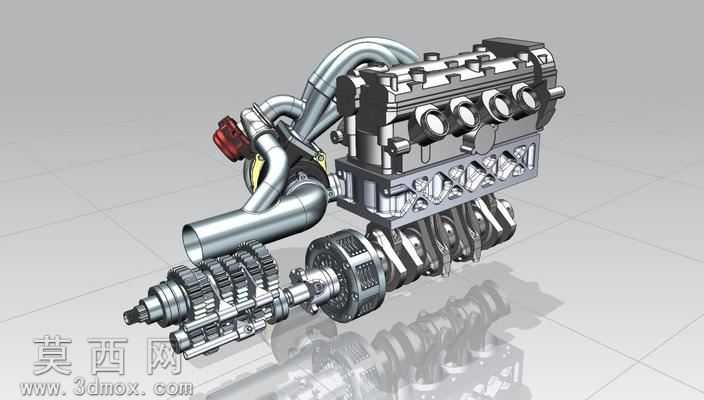

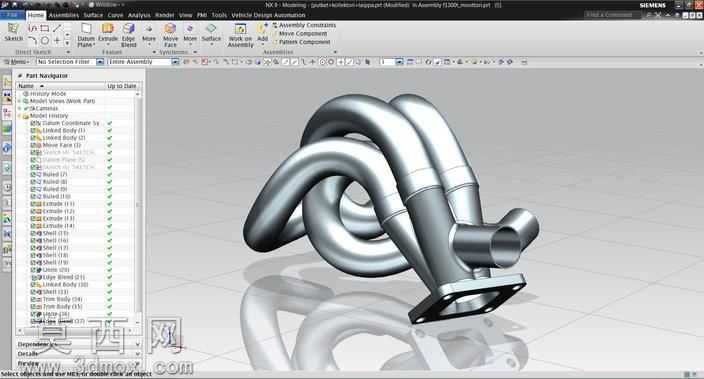

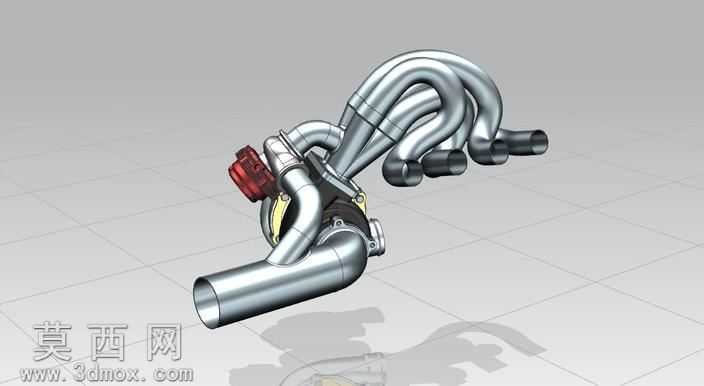

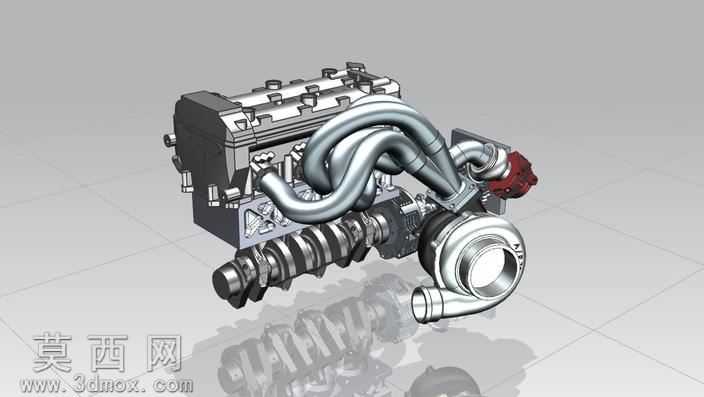

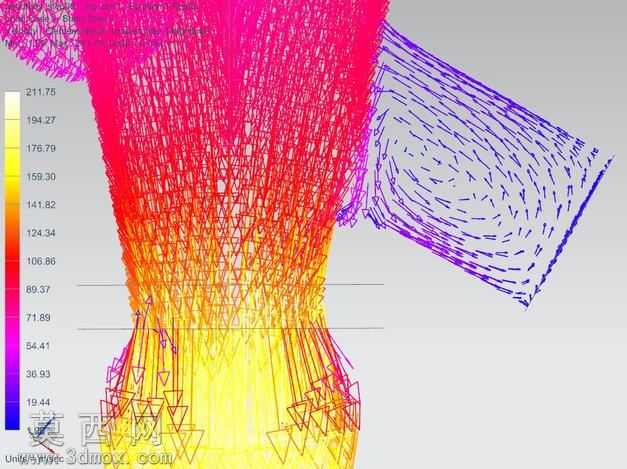

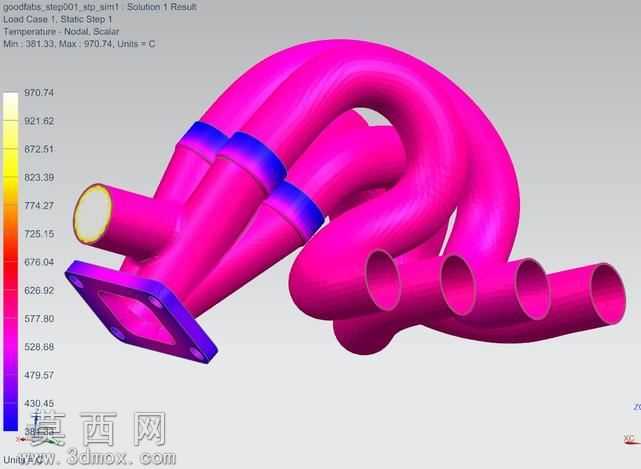

本作品为适配万转级别赛车动力单元的涡轮增压排气系统三维设计，整体建模过程依托专业三维工程软件完成，从管路路径规划到零部件装配均遵循高性能动力改装的工程逻辑。建模阶段首先完成直列四缸发动机缸体排气侧的基准定位，针对万转工况下的排气脉冲干涉问题，采用等长歧管设计思路，每一段排气支管的路径长度公差控制在1毫米范围内，通过三维软件的路径曲率优化功能，反复调整管路弯折半径与走向，避免急弯造成的排气流速损失，保证各缸排出的废气能够以均匀的时序抵达涡轮进气侧，最大化利用排气脉冲能量推动涡轮叶轮，降低涡轮迟滞效应。模型完整还原了排气歧管与涡轮增压器的连接法兰、密封结构，以及涡轮本体的压气机壳、涡轮壳、中间体的完整外形结构，同时包含了废气旁通阀的安装位与配套连接管路，歧管末端与涡轮入口的对接位置经过多轮装配干涉检查，确保各部件之间不存在装配冲突。材质渲染阶段，针对排气歧管采用铬镍铁合金625的金属材质表现，还原高温合金表面的哑光金属质感，涡轮壳体采用铸铝与铸铁结合的材质区分，压气机壳呈现铸铝的细腻磨砂金属质感，涡轮壳呈现高温铸铁的深灰金属质感，连接卡箍与紧固件采用镀锌钢材的亮面金属质感，发动机缸体部分采用铸铝与黑色塑料覆盖件的材质搭配，整体渲染效果清晰区分不同部件的材质属性，直观呈现整套排气系统的装配关系。设计过程中还兼顾了实车改装的布局需求，歧管的整体走向避开了发动机舱内的车架、冷却系统、线束等周边部件的安装空间，预留了氧传感器的安装接口，旁通阀的执行器安装位置经过角度调整，避免与周边部件产生运动干涉，整套模型的结构细节完整覆盖了高性能涡轮增压排气系统的核心设计要点，既满足工程设计的严谨性，也通过渲染直观呈现了成品的视觉效果。
