涡轮喷气发动机模型试验台钣金结构

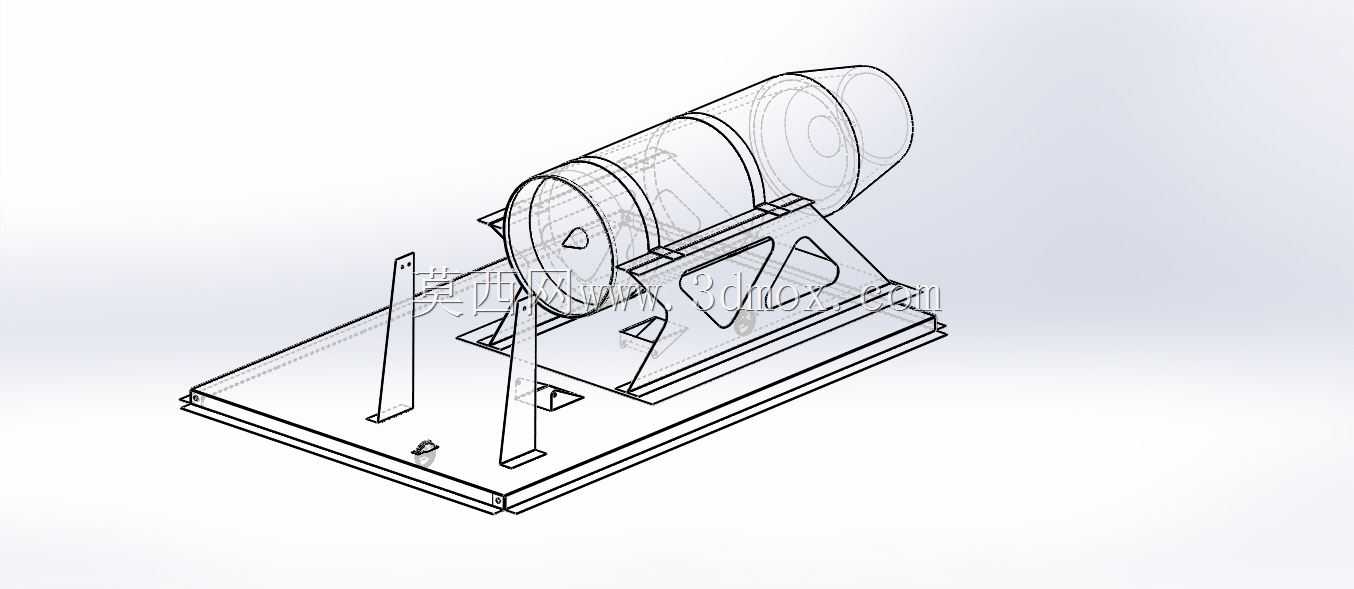

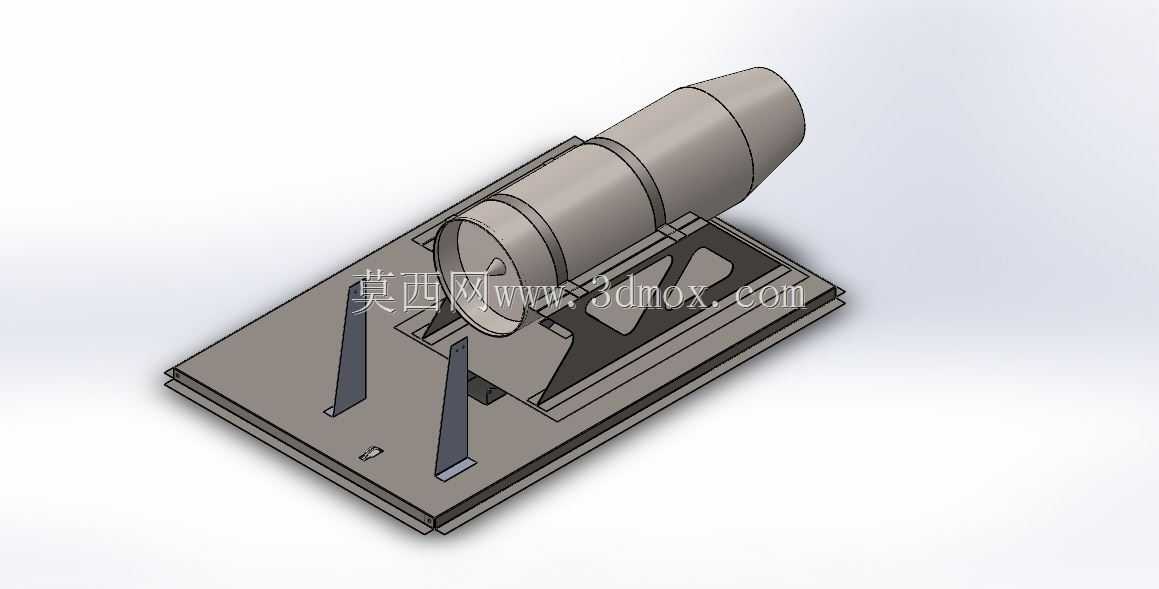

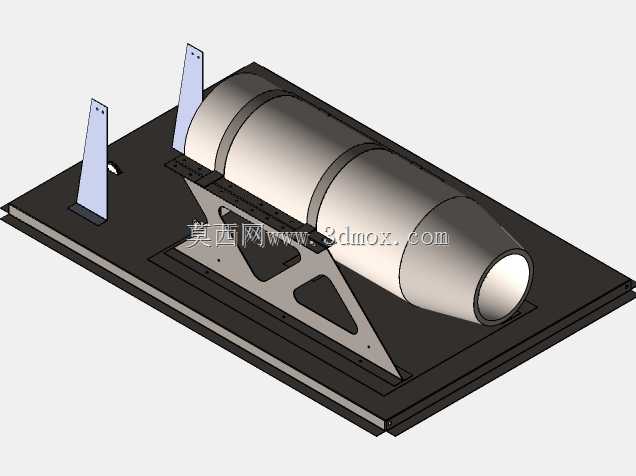

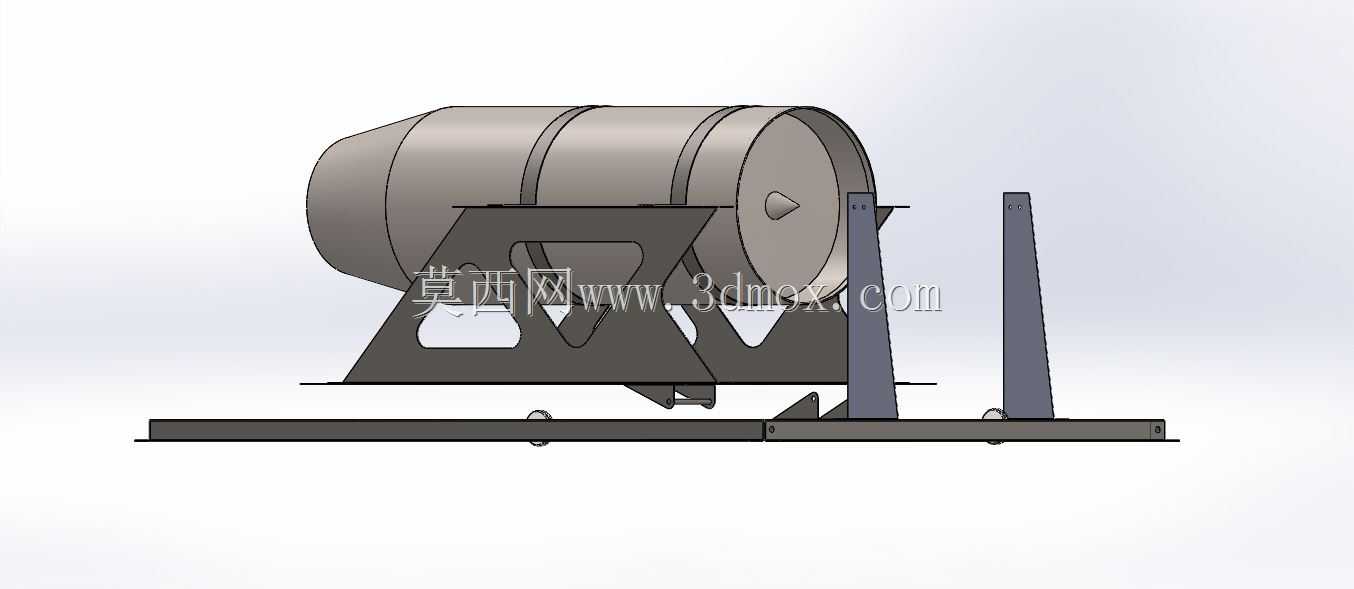

该试验台主要面向小型涡轮喷气发动机模型的地面试验场景，可承载模型完成冷态运转、燃油供给调试、控制单元参数匹配等多类地面验证工作，适配航模研发、小型动力装置教学演示等场景的使用需求，为模型发动机的前期性能校验提供稳定的安装与测试载体。整体承载底座采用钣金拼焊成型，底座平面预留多组标准安装孔位，可适配不同尺寸规格的小型涡喷模型安装固定，底座边缘做折边强化处理，在控制整体重量的前提下提升结构刚性，避免发动机运转过程中产生共振影响测试数据准确性。支撑立架采用对称式双立柱结构，立柱与底座之间通过角接钣金件强化连接，立柱上端设置与发动机机匣匹配的弧形托举结构，托举面贴合发动机外壳弧度，保证安装后发动机轴线与底座平面保持平行，消除安装倾角带来的推力测试误差。台架上预留了起动马达、燃油泵、控制套件的安装区域，对应位置提前加工出线孔与安装槽位，各类辅件可直接通过螺栓固定在台架对应位置，无需二次打孔加工，减少试验前的准备工作量。燃油管路与控制线路可通过底座预留的走线槽排布，避免管路线路与运转部件产生干涉，提升试验过程的安全性。设计过程中优先考虑钣金加工的工艺可行性，所有折弯角度均适配常规钣金折弯设备的加工范围，焊接位置尽量设置在结构背面，保证台架外观面平整无明显焊痕。安装边界方面，底座长宽尺寸适配常规试验台架的桌面安装需求，整体高度控制在方便操作人员调试接线的范围内，发动机安装后最高点距离底座平面的高度预留足够的操作空间，方便拆装火花塞、调整油针等日常操作。台架整体重心落在底座中心区域，即使发动机满油门运转产生推力，也不会出现台架倾覆的风险，底座底部可按需加装减震垫，进一步降低运转振动对周边测试设备的影响。支架上预留的滑轨安装位可适配发动机轴向位置调整需求，方便不同长度的发动机模型调整安装位置，保证推力轴线与测试传感器的受力方向重合，提升推力测试的准确度。
