3D打印分体式轨道夹持戈达德钳结构

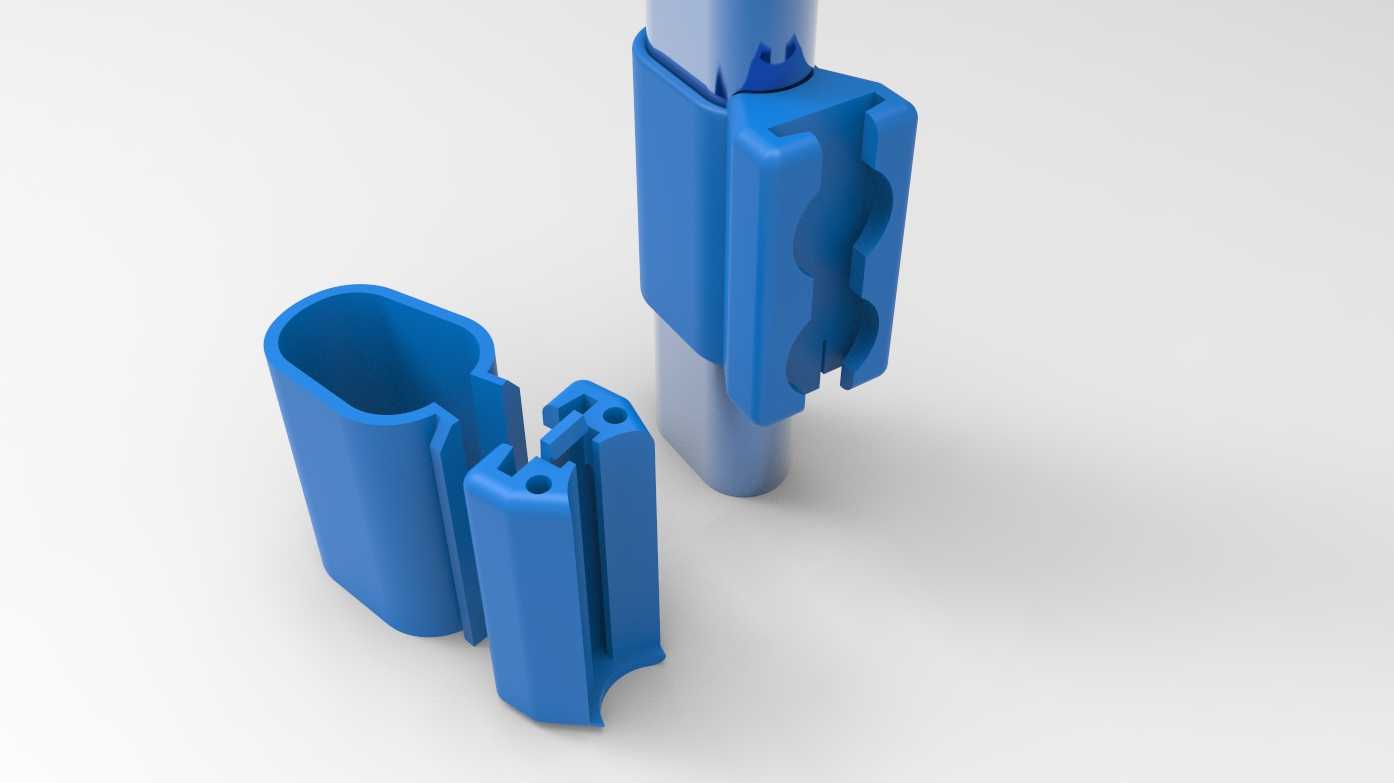

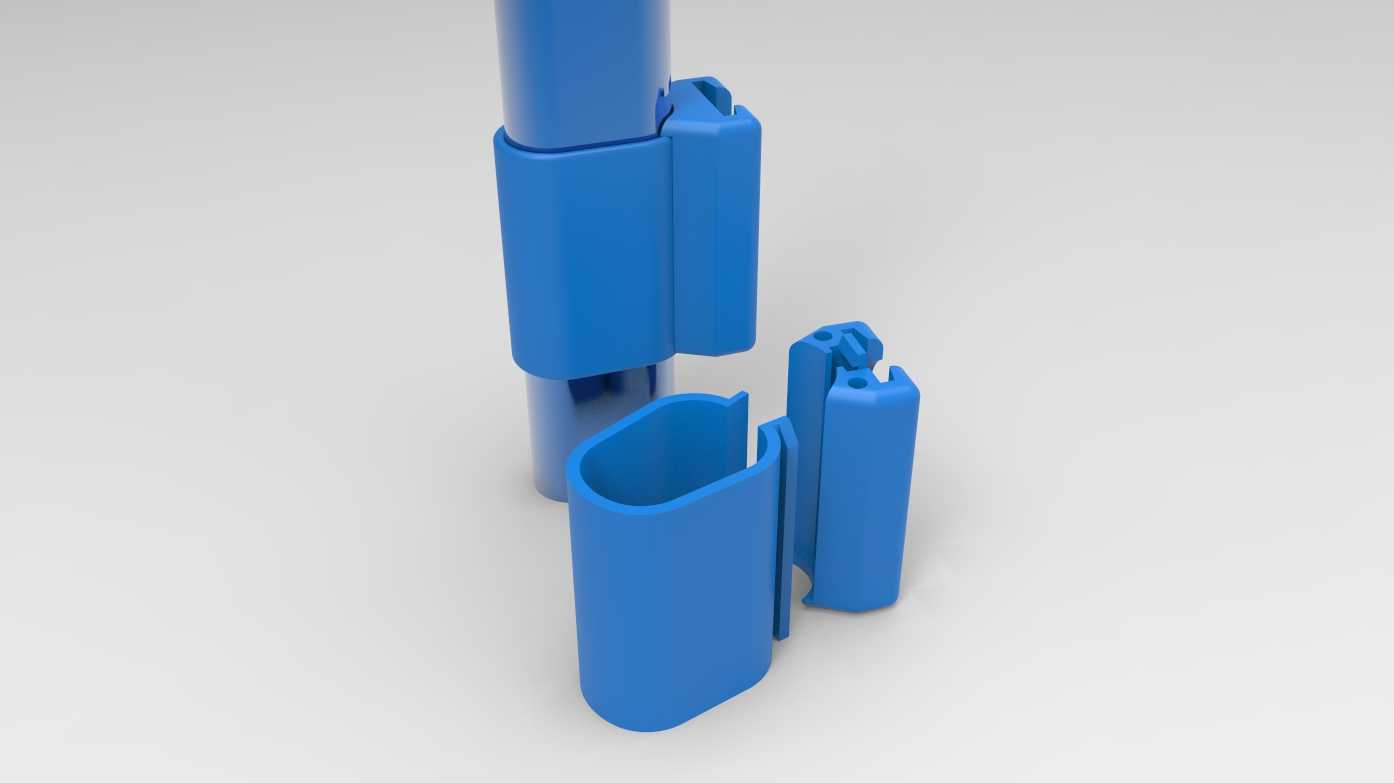

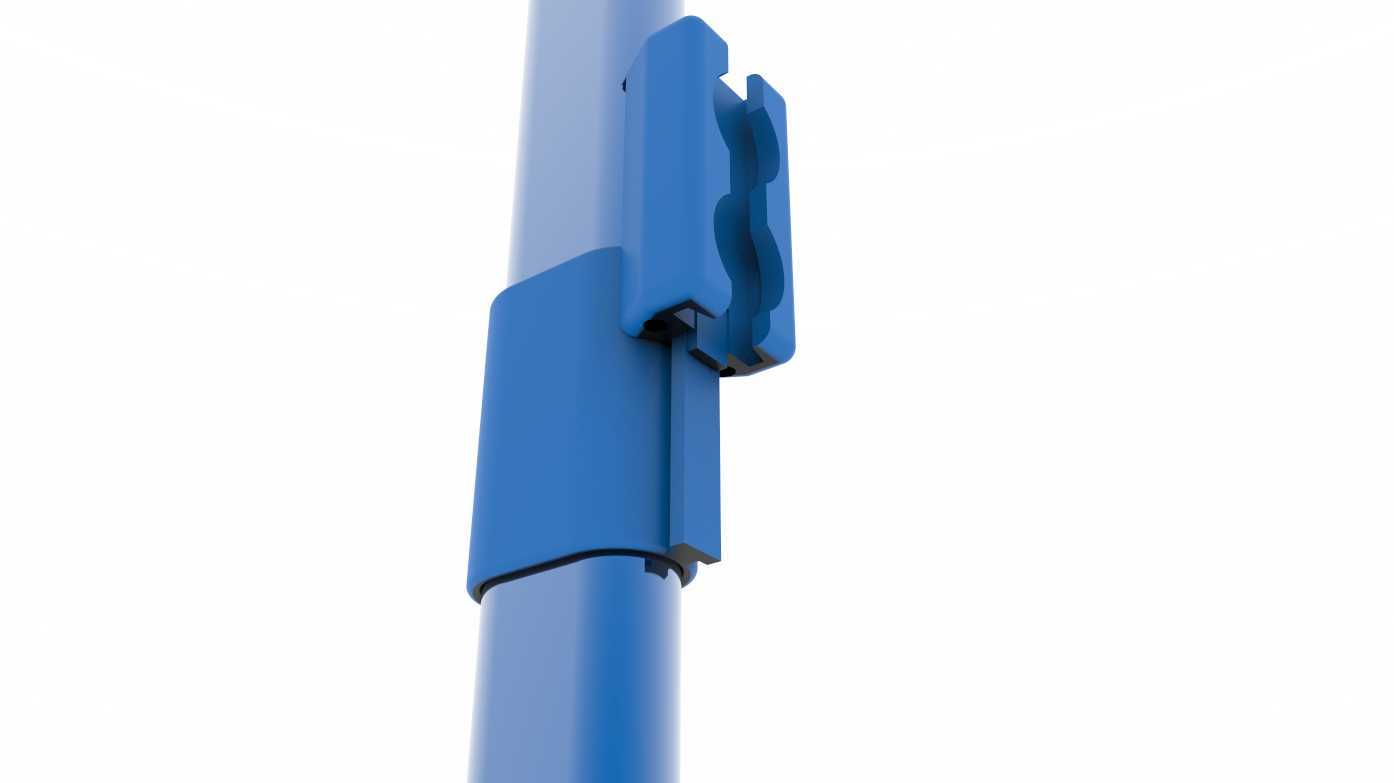

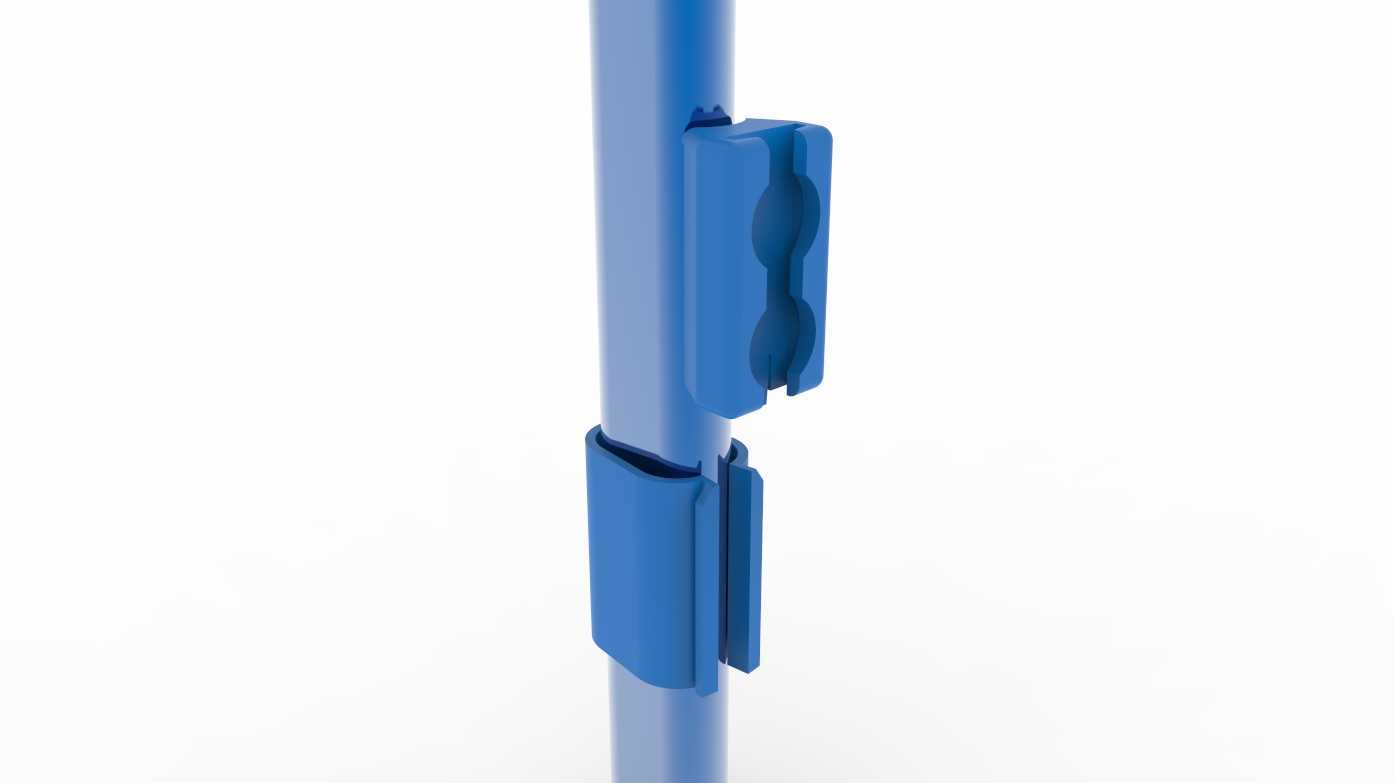

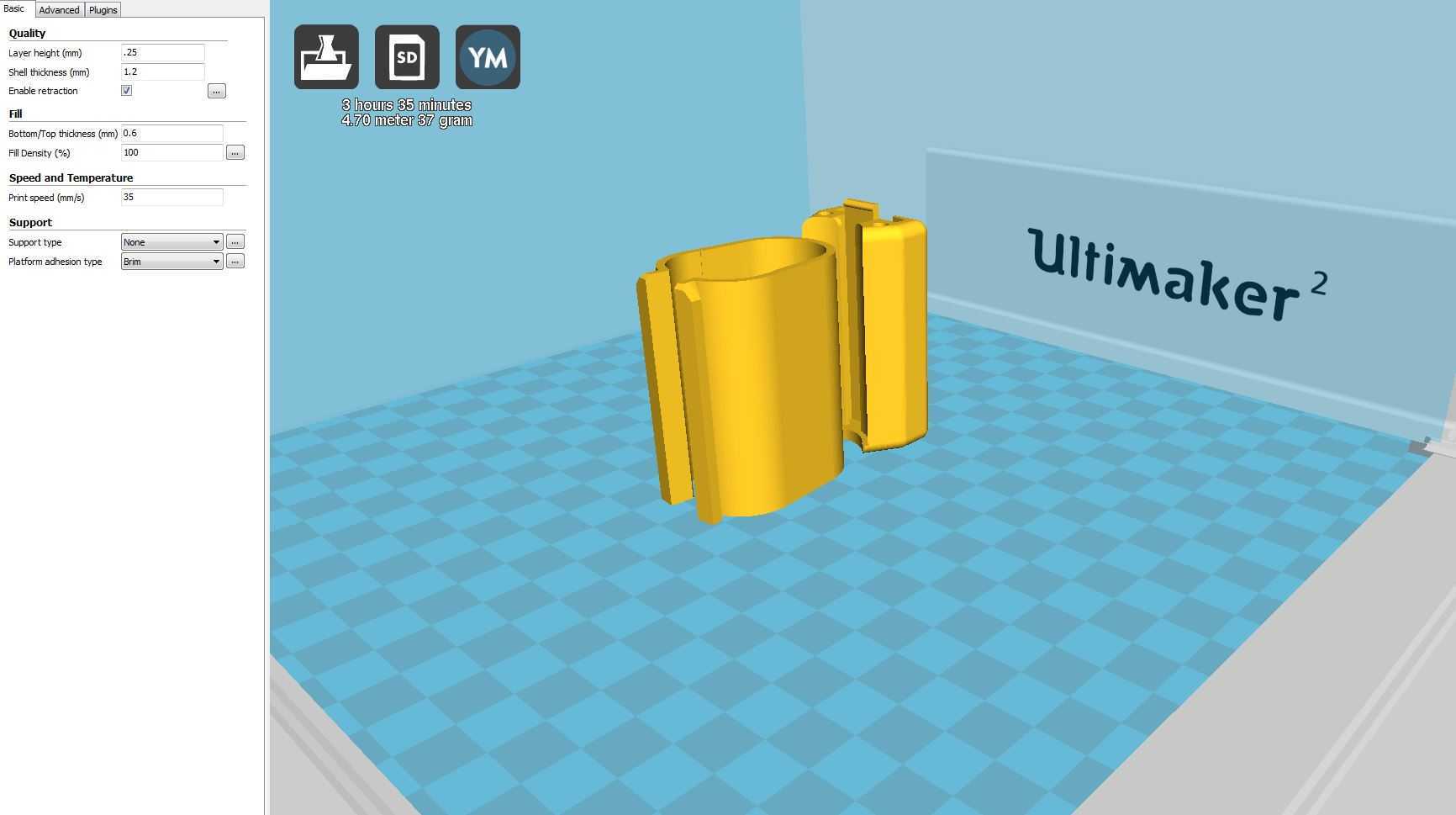

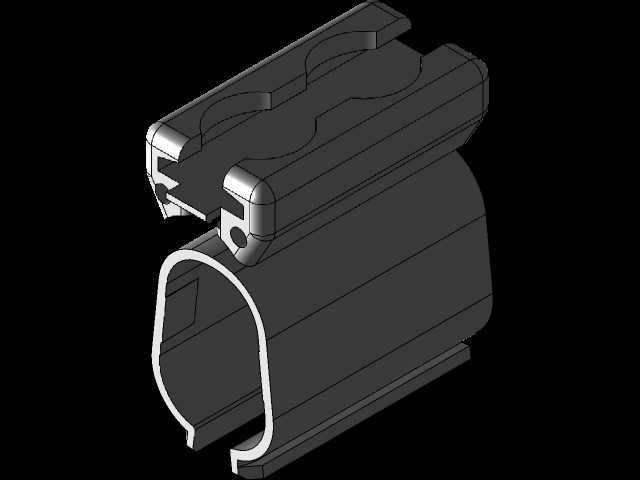

这款夹持结构主要适配圆形导轨的快速装夹场景，常见于桌面级3D打印机改装、小型自动化试验台的导轨附件固定、DIY工位的管线临时定位等场景，无需额外紧固件即可实现导轨上的位置锁定与拆装，相比传统螺丝锁紧的导轨夹，拆装效率提升明显，适合需要频繁调整附件位置的调试类作业场景。整体采用分体对合式结构，两个夹体对称扣合后套在圆形导轨外侧，夹体内侧做了与导轨外径匹配的圆弧贴合面，贴合面预留了微小的过盈量，扣合后依靠塑料件自身的弹性形变产生抱紧力，夹体外侧设计了带卡扣的锁合结构，扣合到位后卡扣自动卡紧，不会因为设备运行的轻微振动出现松脱。设计阶段特意将打印方向设置为沿导轨轴向逐层堆叠，让层纹方向与夹持受力方向垂直，避免层间受力开裂，同时在夹体的薄壁位置做了局部加厚处理，抵消FDM打印过程中薄壁件易出现的强度不足问题。夹体的非贴合面做了镂空减重设计，在不影响结构强度的前提下减少打印耗材用量，夹体上端预留了标准的附件安装槽，可以直接卡入管线固定座、传感器支架、行程触发挡片等常用小型附件，不需要额外打孔攻丝。安装时不需要额外工具，先将两个夹体对齐卡在导轨目标位置，按压两侧卡扣听到锁合声响即可完成固定，拆卸时只需要用指尖拨开两侧卡扣就能将夹体从导轨上取下，调整位置时可以沿着导轨轴向滑动到目标位置再重新锁合。夹体的横向安装边界控制在25毫米层高范围内，不会和导轨上的其他运动部件产生运动干涉，夹体的壁厚经过多轮打印测试调整，在常规PLA耗材打印下，抱紧力可以满足0.5千克以内的附件挂载需求，不会出现沿导轨滑移的问题，夹体的边缘位置都做了R1.5的圆角处理，避免安装调试过程中划伤操作人员，也减少打印过程中的尖角翘边问题。夹体内腔的圆弧面做了0.2毫米的公差预留，适配常规3D打印的精度误差，不需要二次打磨就能顺畅套在标准直径的圆形导轨上，同时预留的公差也能抵消不同耗材打印产生的轻微收缩偏差，保证不同批次打印的夹体都能具备稳定的抱紧效果。
