F/A-18大黄蜂战斗机精细三维结构设计

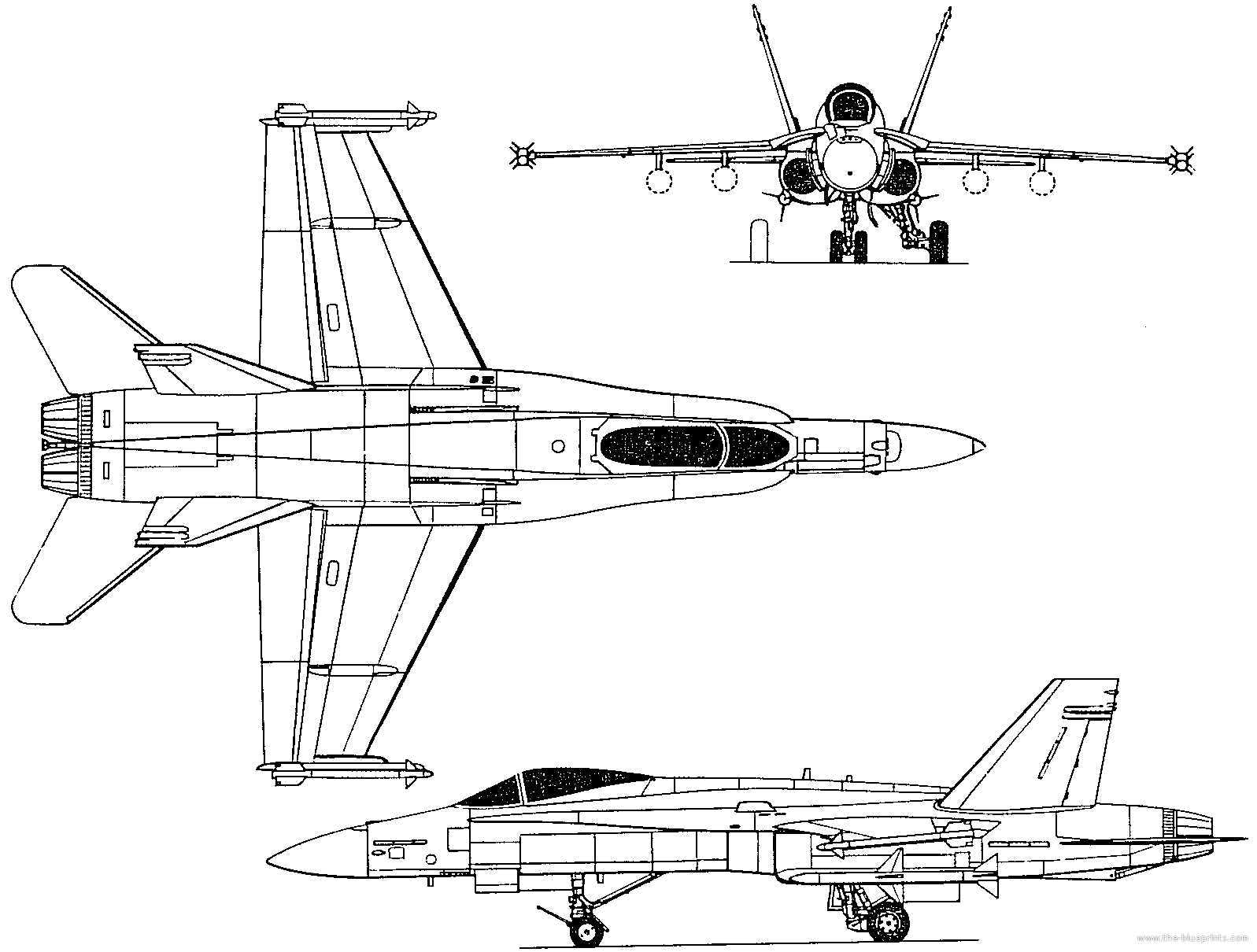

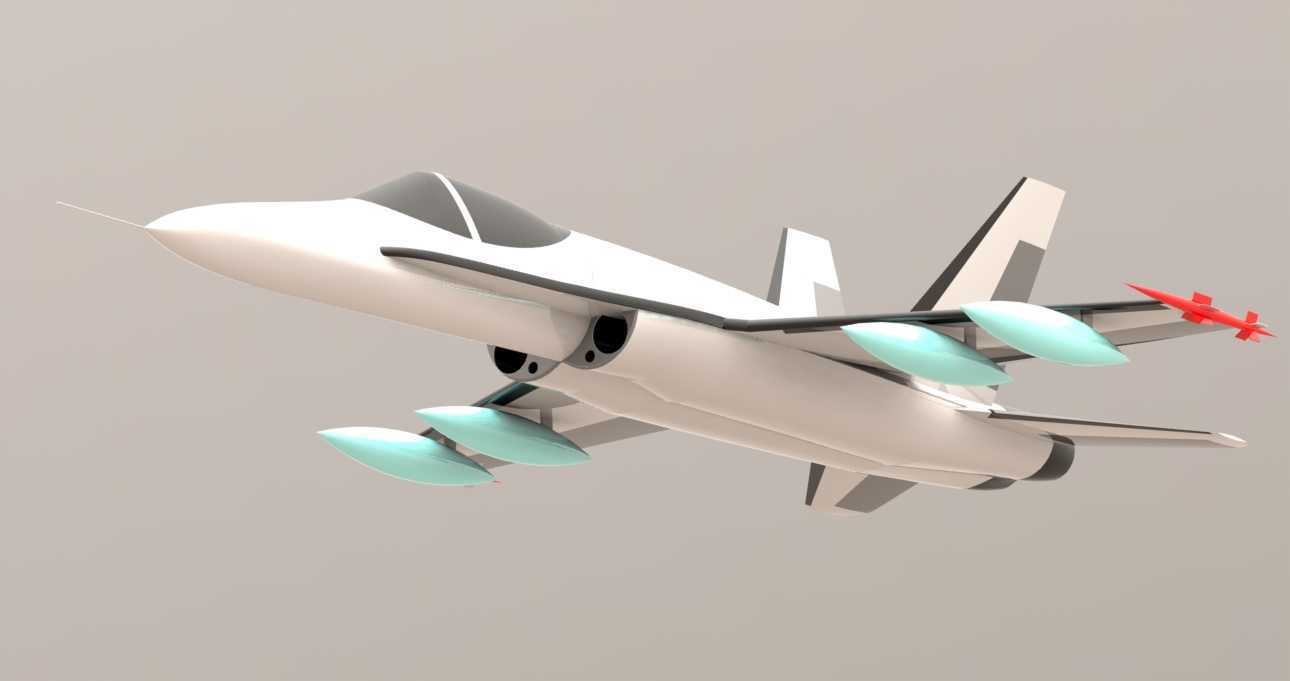

该模型还原的双发舰载作战飞机，核心应用场景覆盖航母舰载机联队制空作战、对海对地打击、近距空中支援、伙伴加油等任务，是航母战斗群夺取制空权、实施远程打击的核心航空装备。从结构设计逻辑来看，整机采用双发双垂尾常规气动布局，机翼设计兼顾高速飞行与航母停放需求，机翼可折叠的结构边界严格匹配航母机库、升降机的尺寸限制，折叠后整机横向占用空间较展开状态缩减近40%，能够在有限的航母甲板、机库空间内提升搭载数量。机身采用翼身融合过渡设计，既降低跨音速飞行阶段的气动阻力，也为机身内部燃油、航电设备、起落架结构预留充足安装空间，进气道采用肋下布局设计，能够在大迎角飞行状态下保证发动机进气效率，适配大过载机动飞行的进气需求。整机起落架采用强化结构设计，前起落架配备弹射牵引杆结构，主起落架采用缓冲行程更长的支柱设计，能够承受弹射起飞、拦阻着舰阶段的巨大冲击载荷，尾椎位置预留拦阻钩安装接口，着舰时可通过拦阻钩勾住甲板拦阻索，在百米距离内完成着舰减速。模型还原的外挂点布局覆盖翼尖、翼下、机身多个位置，可挂载空空导弹、反舰导弹、精确制导炸弹、副油箱等不同载荷，不同外挂配置下的气动修形均做了对应还原，能够直观展示不同任务构型下的整机外形变化。垂尾采用外倾设计，在保证航向稳定性的同时，可降低侧向雷达反射截面积，平尾采用全动设计，配合机翼前缘襟翼、后缘襟副翼，能够在不同飞行速度、迎角状态下调整整机气动操控力矩，提升飞行操控响应速度。座舱采用整体式风挡设计，座舱盖向后开启的结构边界与机身背部结构完全匹配，座舱内部预留弹射座椅、操纵系统的安装空间，可进一步拓展细化内部结构。从尺寸边界来看，整机长度、翼展、高度的比例严格按照实机参数还原，各气动面的偏转角度范围、舵面与主体结构的安装间隙均符合实际工程设计要求，可用于航空科普展示、气动布局教学、舰载机搭载方案推演等场景，也可作为航空装备结构设计的参考案例，帮助设计人员理解舰载机特殊结构的设计逻辑，比如折叠机翼的传动结构布置、强化起落架的载荷传递路径、拦阻钩的收放结构设计等细节。
