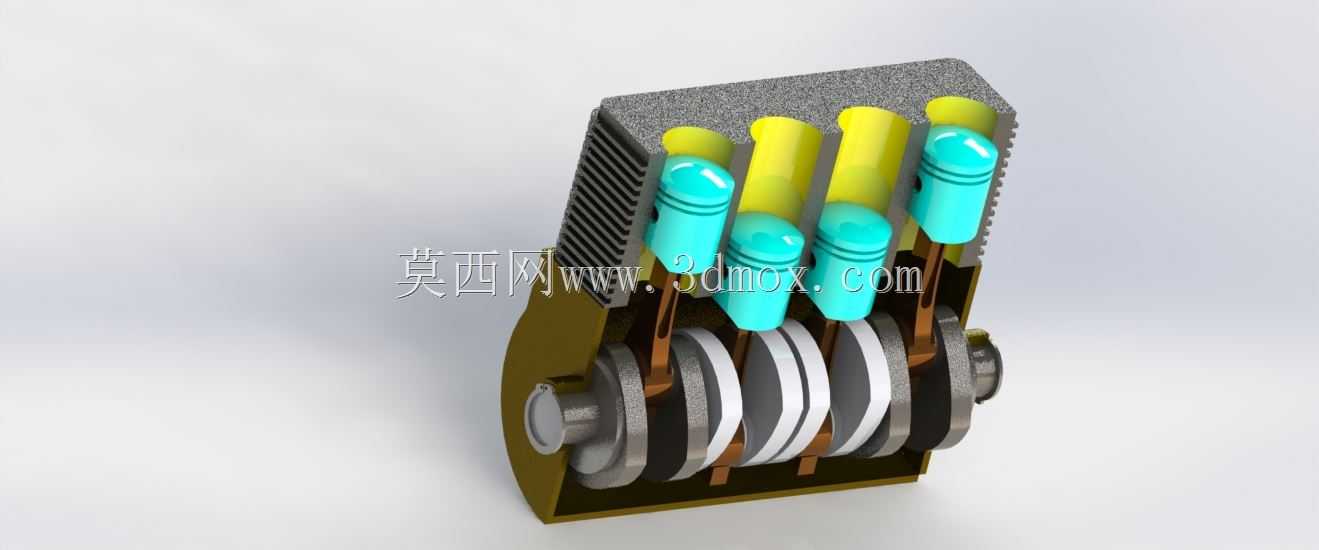

这款直列排布的四缸四冲程动力结构,是目前小排量乘用车、小型工程机械动力单元最主流的构型方案,在日常的结构设计工作中,这类动力单元的三维建模往往是整车、整机动力匹配项目的核心基准环节。从实际应用场景来看,这类动力结构广泛适配1.0L-2.5L排量区间的燃油动力设备,覆盖家用代步车辆、小型非道路工程机械、固定式发电机组、小型农用作业装备等多个领域,其动力输出平顺性、制造成本、维护便利性的平衡表现,经过数十年的产业验证已经得到全行业的普遍认可。

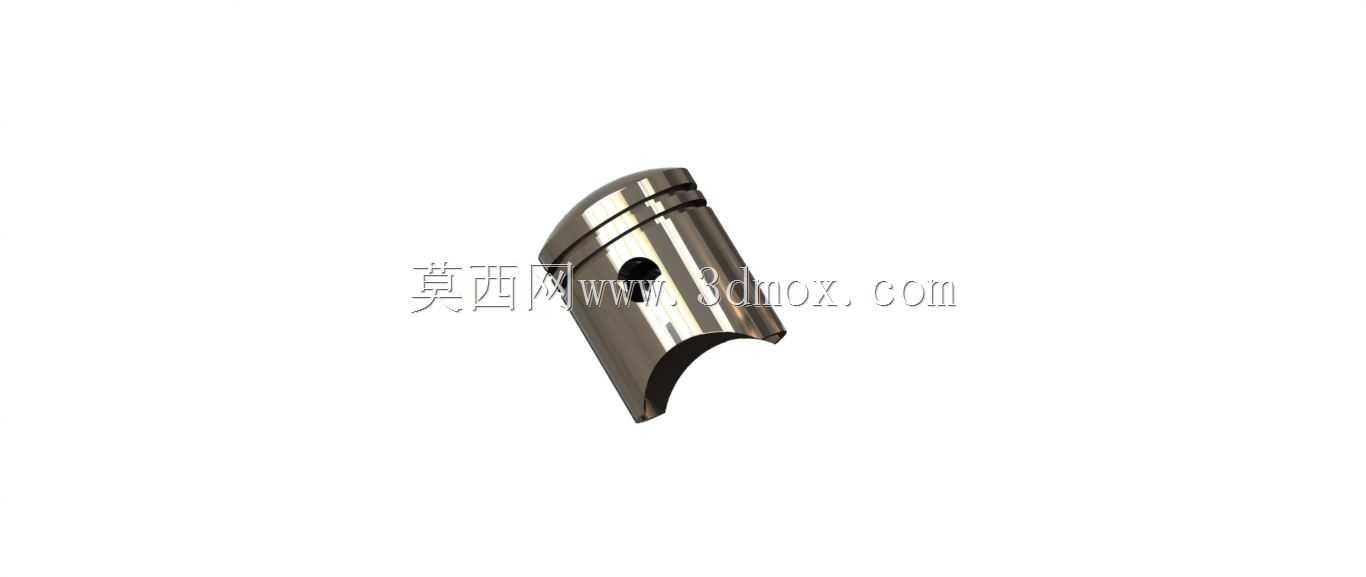

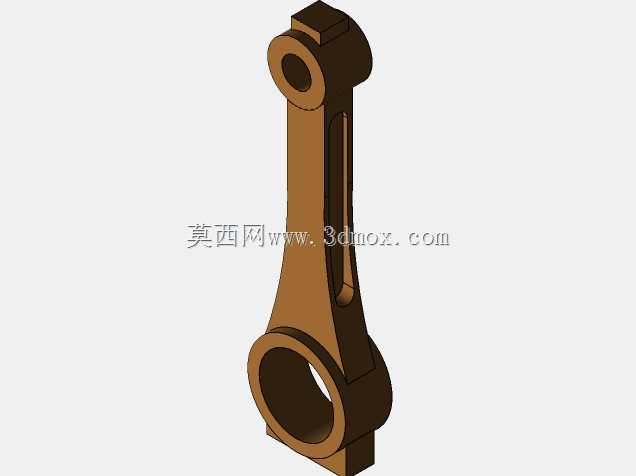

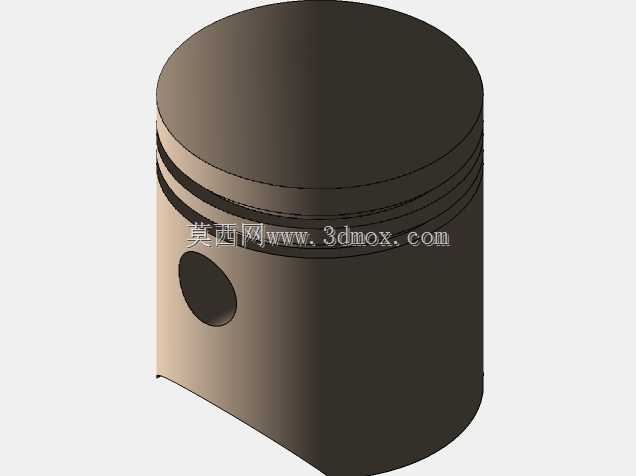

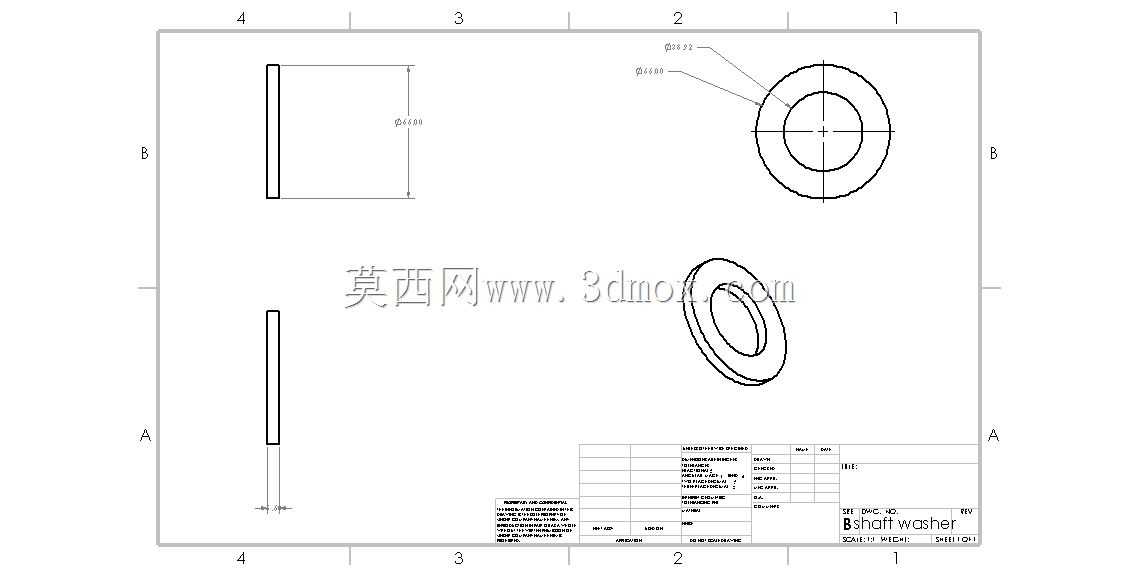

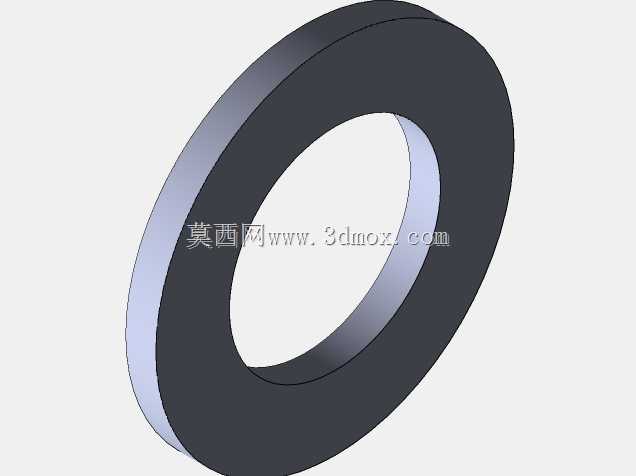

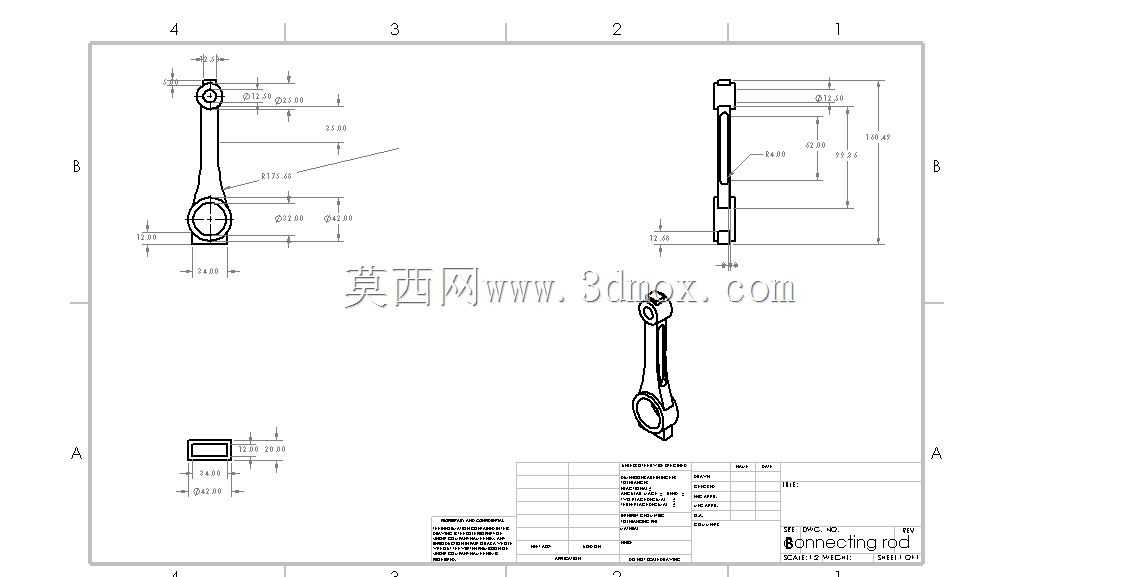

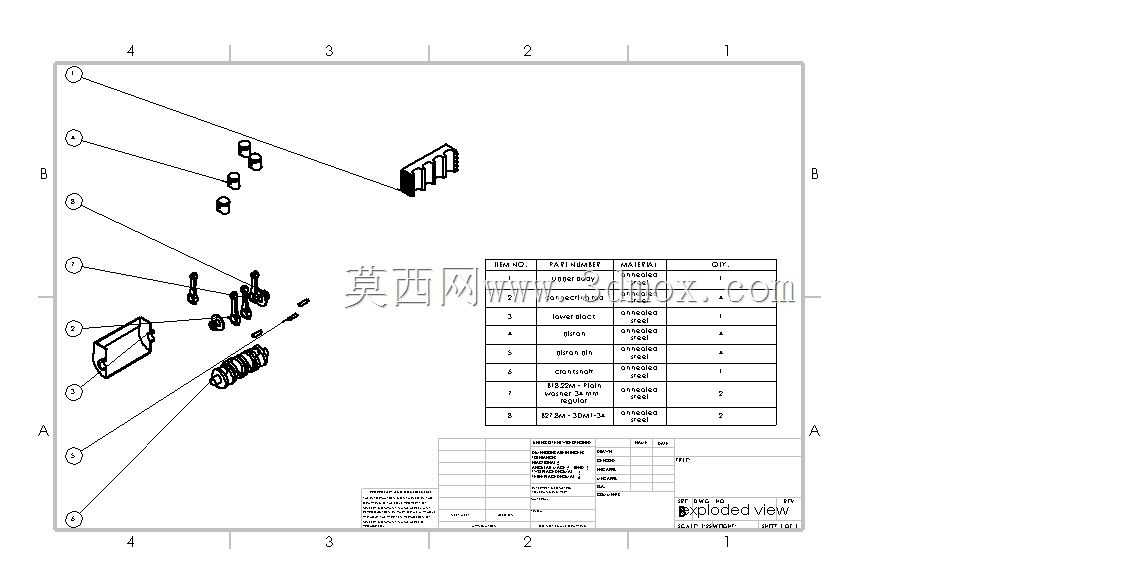

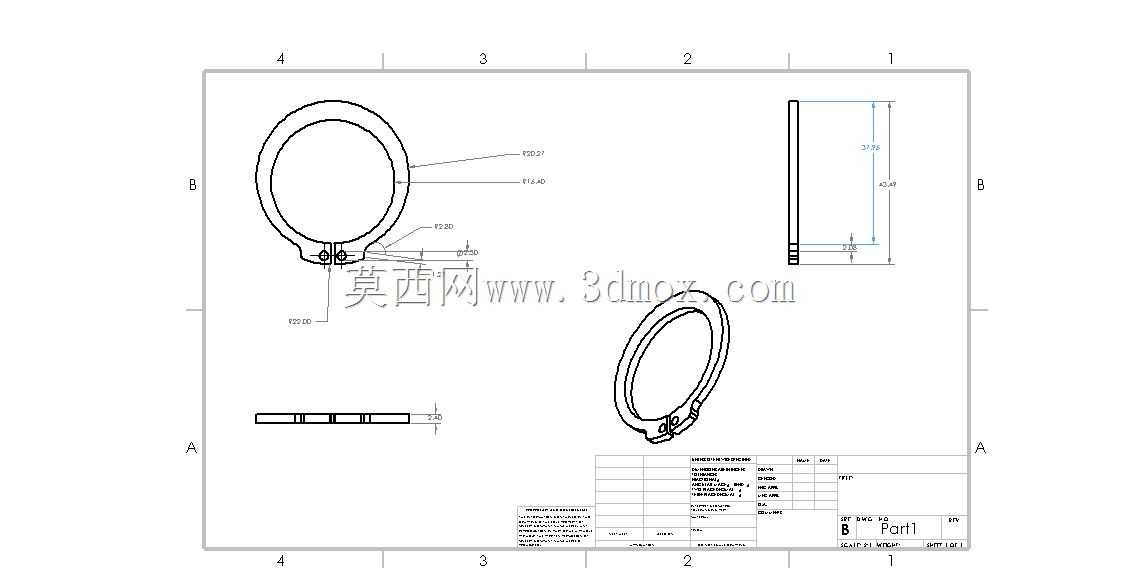

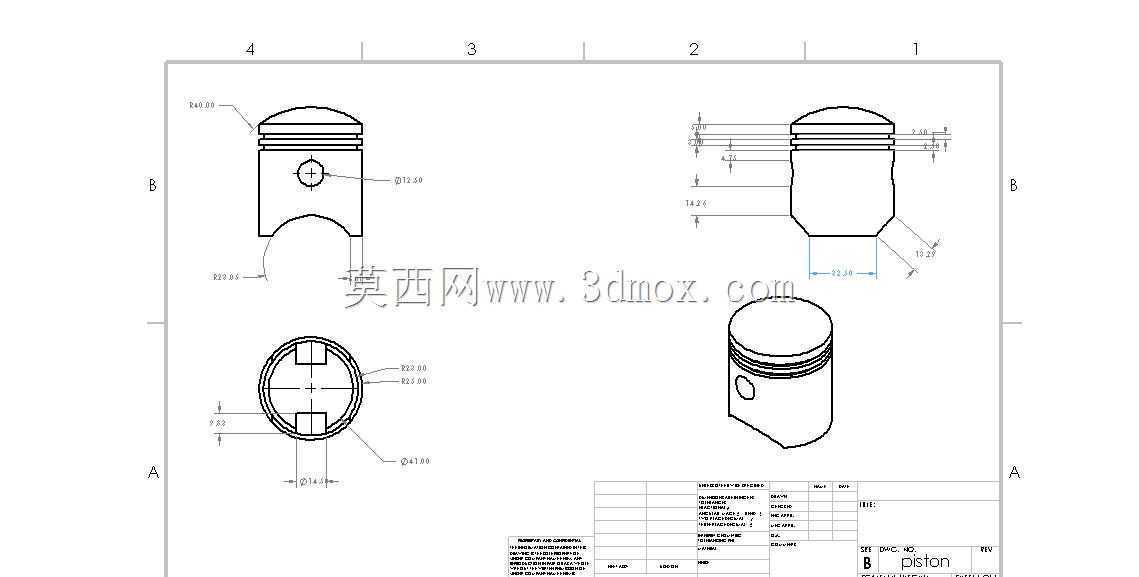

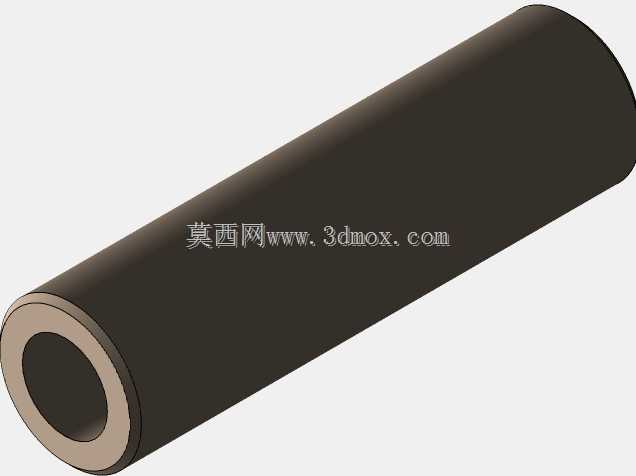

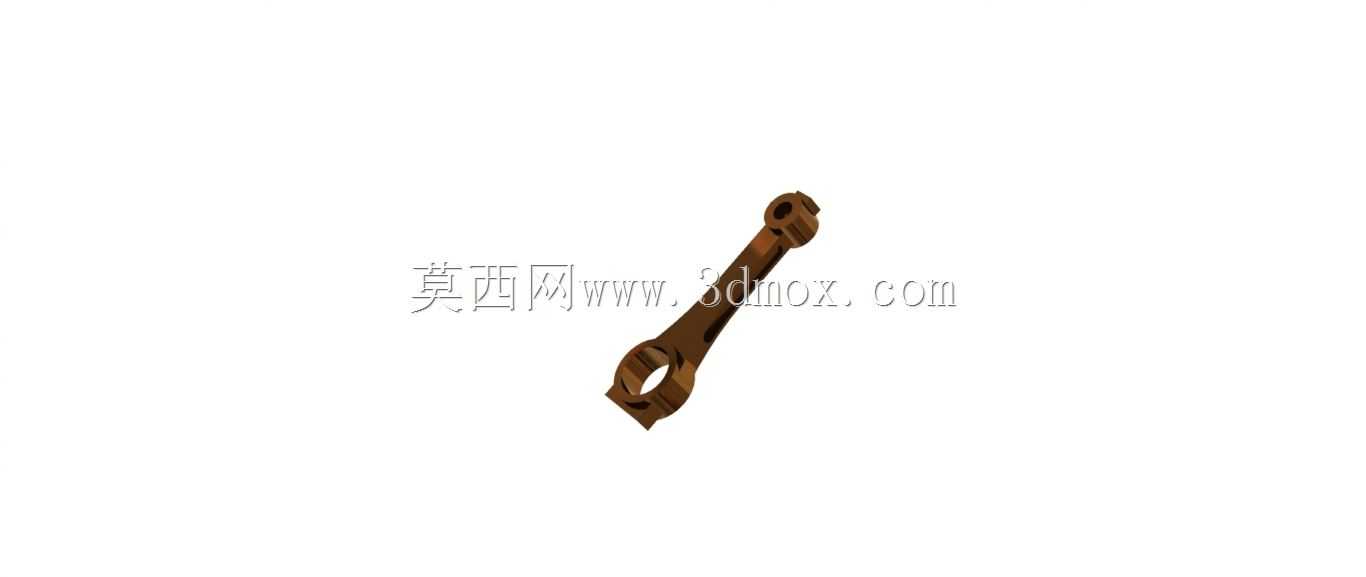

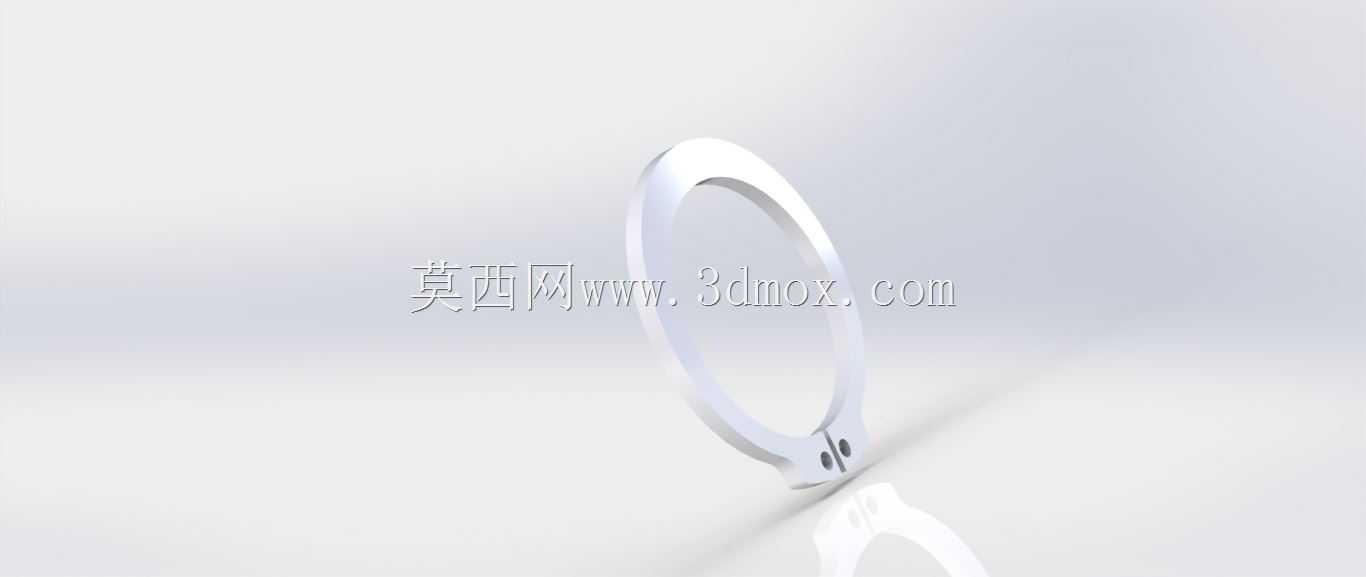

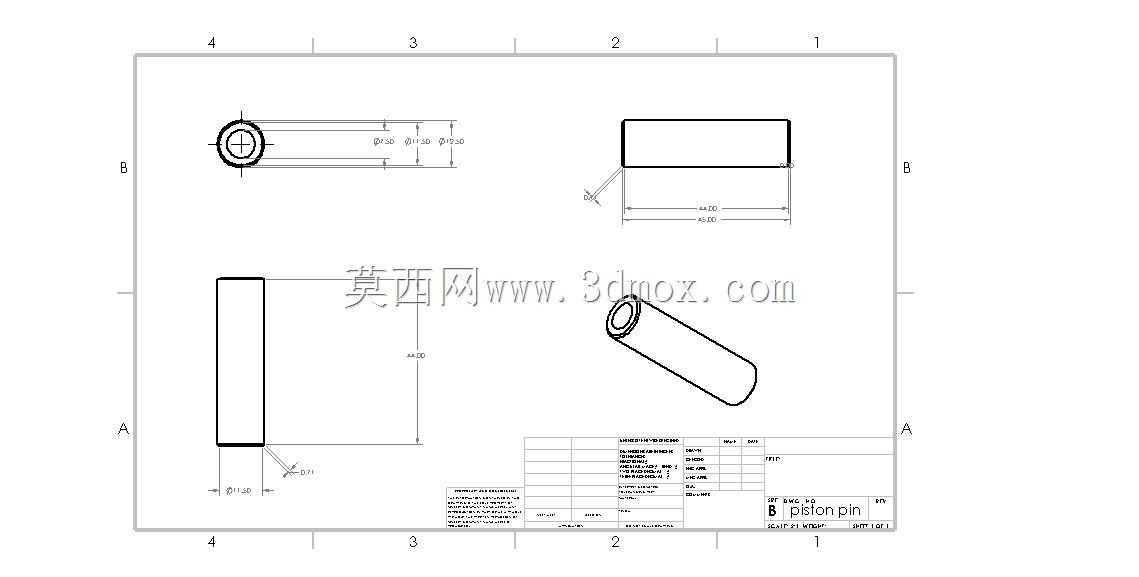

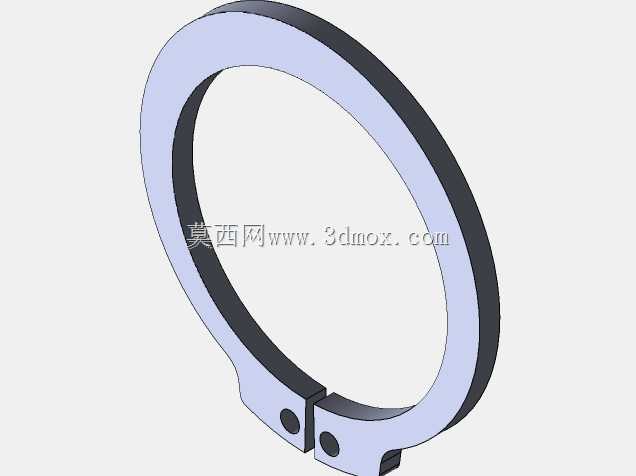

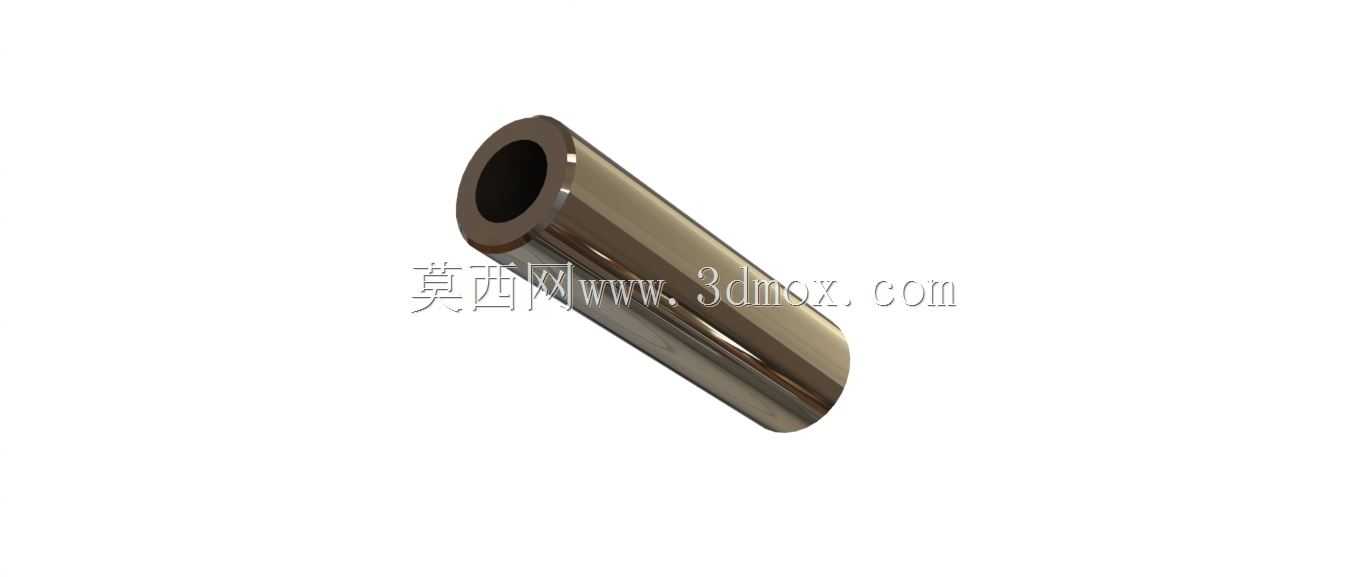

从功能特性层面拆解,这套结构完整覆盖了四冲程内燃机的全部核心运动逻辑:四个气缸沿曲轴轴向等距排布,相邻气缸工作冲程错开180度曲轴转角,能够保证曲轴每旋转720度的完整工作循环内,始终有一个气缸处于做功冲程,大幅抵消单缸动力输出的脉冲波动,让动力输出曲线更平缓,降低后续传动系统的减振设计压力。模型中清晰呈现了活塞组件、连杆结构、曲轴总成、进排气门与气门弹簧的对应装配关系,其中活塞采用平顶燃烧室结构设计,能够在压缩行程终了时形成均匀的混合气涡流,适配常规点燃式燃料的燃烧需求;连杆采用剖分式大头结构,与曲轴连杆轴颈的配合间隙预留了充足的润滑通道空间,能够保证高转速工况下的摩擦副润滑可靠性。

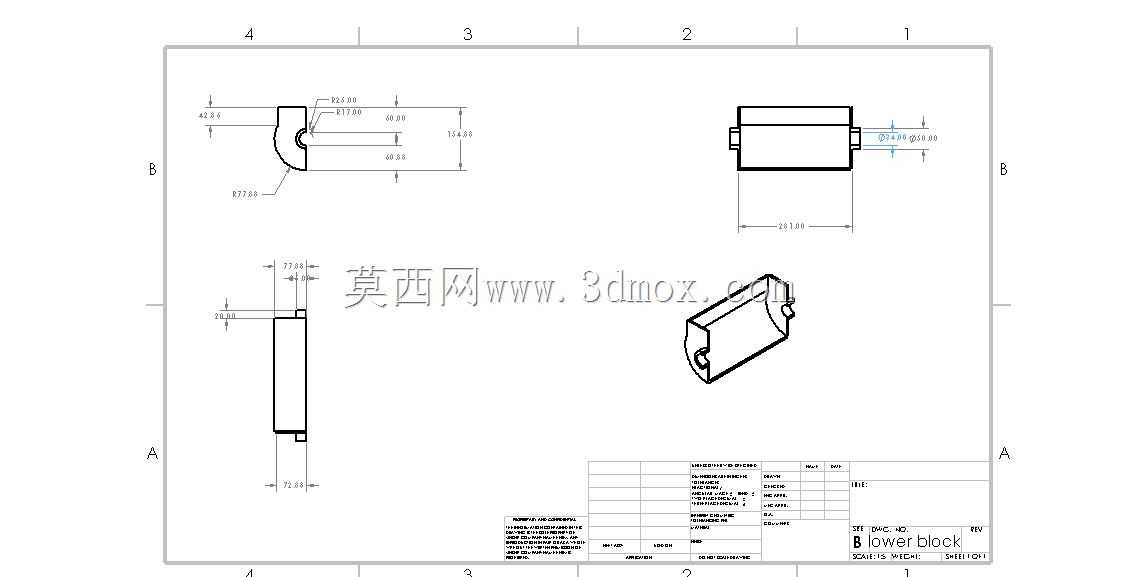

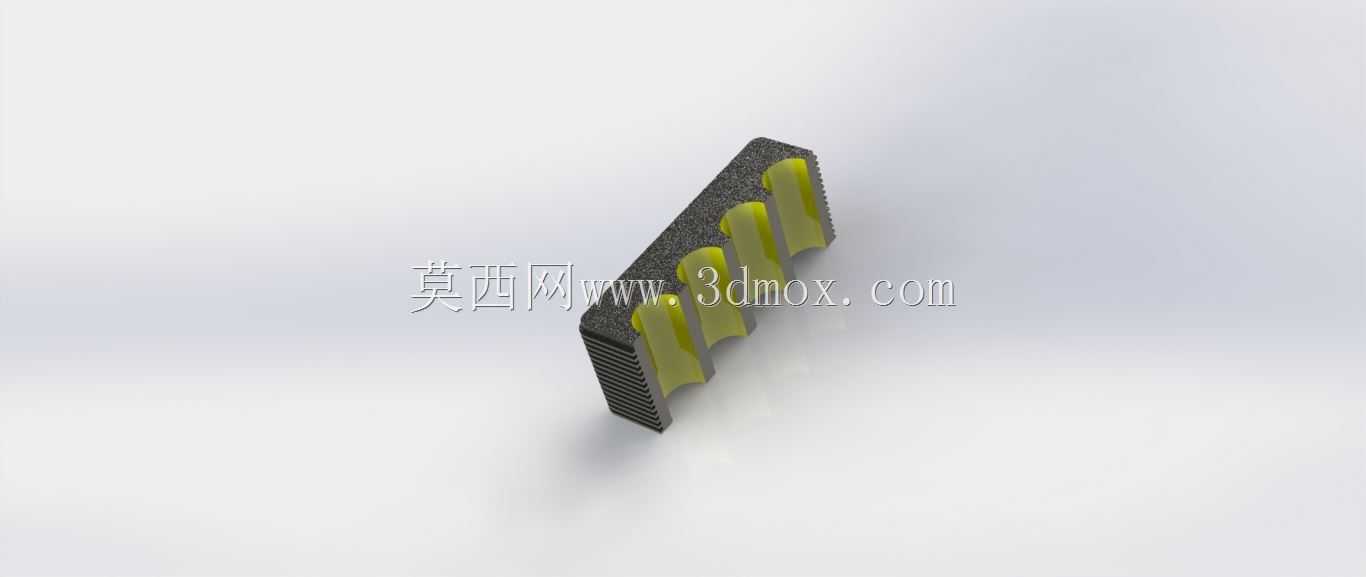

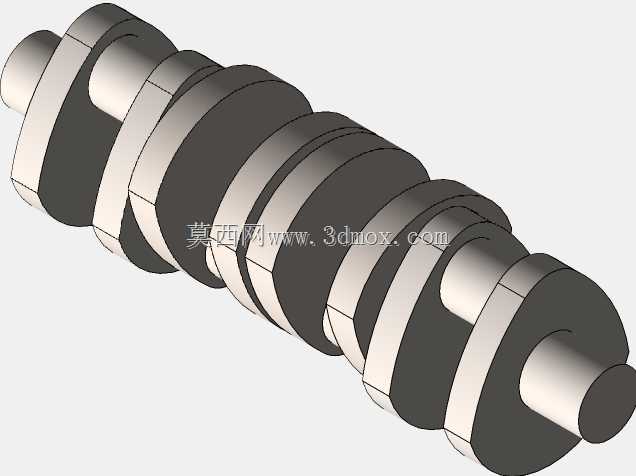

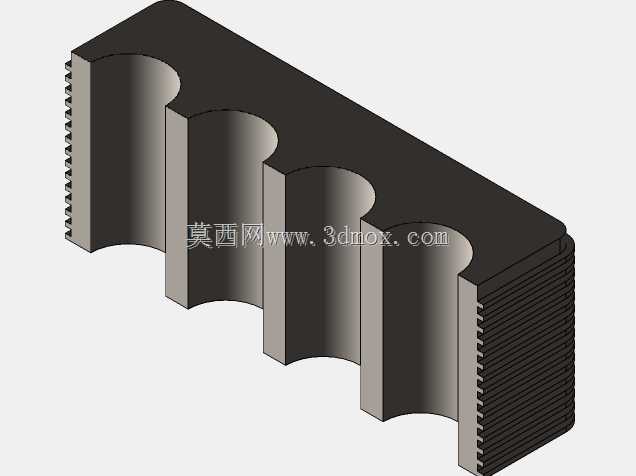

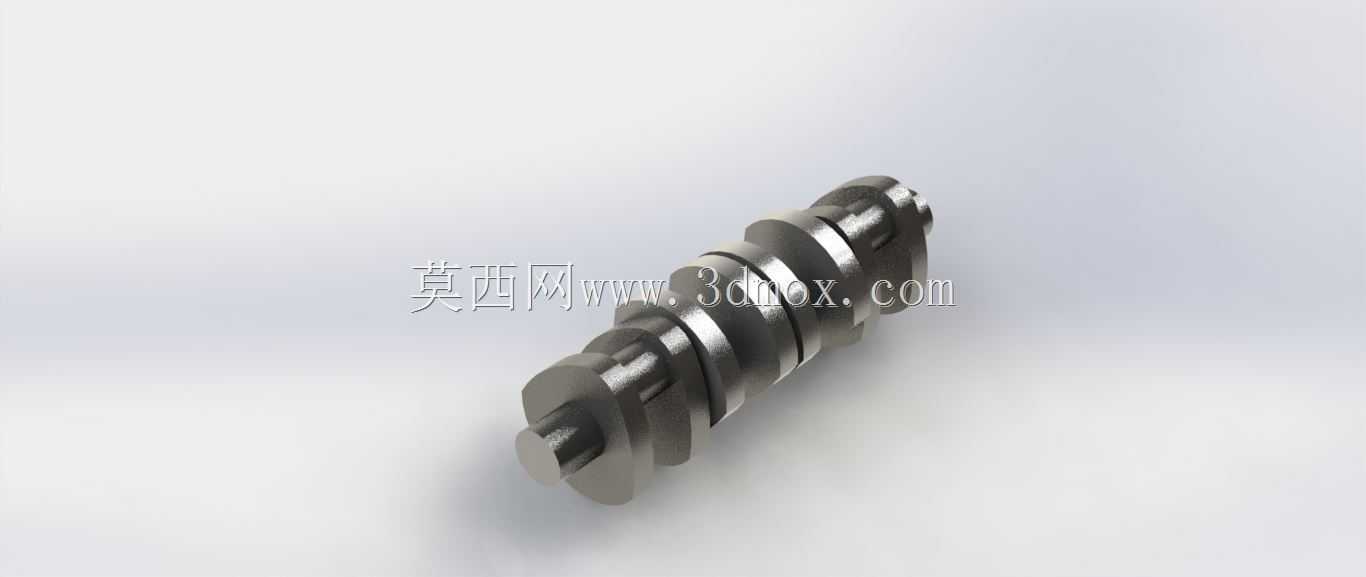

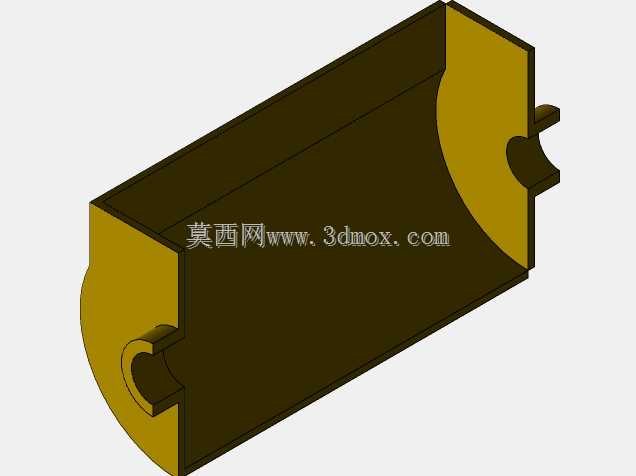

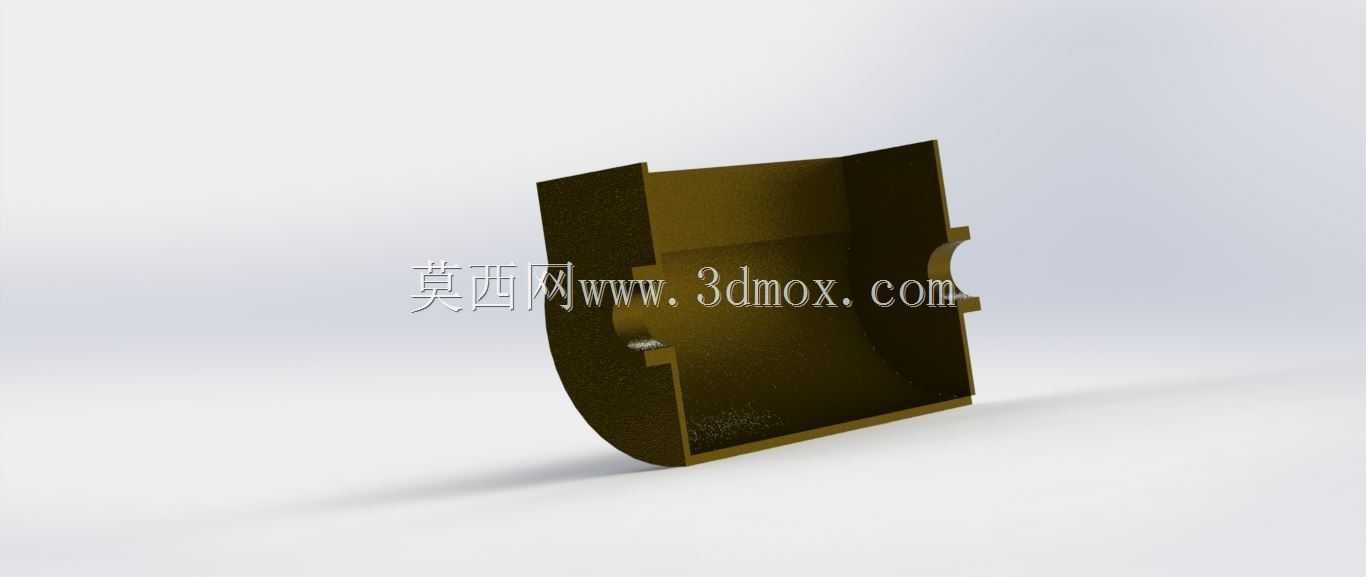

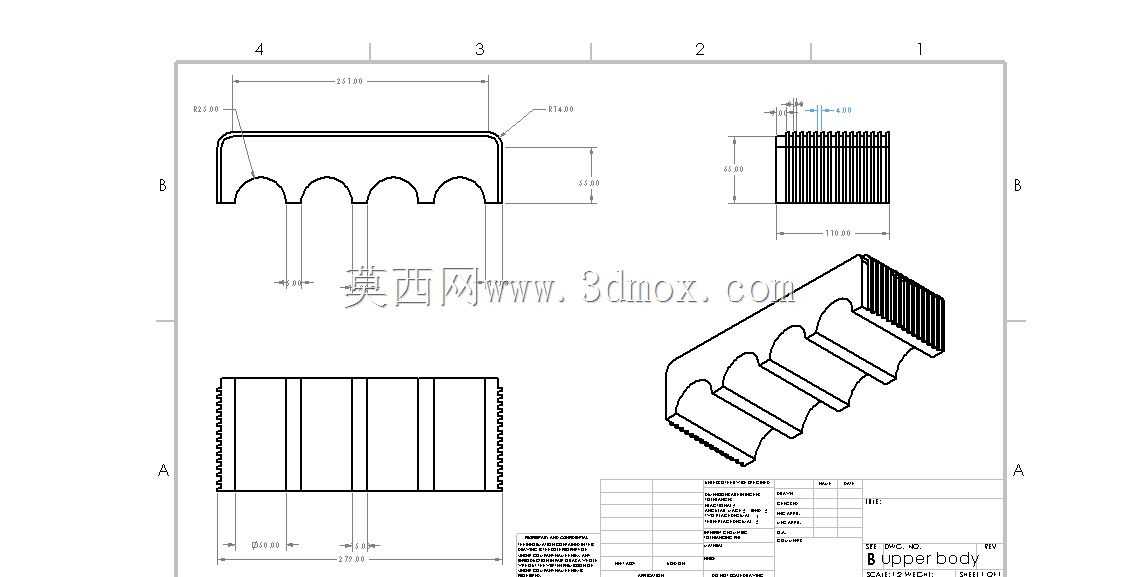

在设计思路的还原上,这套模型严格遵循了量产动力单元的布局逻辑:曲轴采用全支承结构设计,每个连杆轴颈两侧都设置有主轴颈支撑,能够有效平衡活塞往复运动产生的一阶、二阶惯性力,降低整机运行时的振动幅度;气缸体下部集成了曲轴箱的安装定位结构,侧面预留的散热鳍片结构对应风冷机型的散热需求,若改用水冷结构,只需在气缸体侧壁替换为水套夹层结构即可,整体架构的拓展性较强。配气机构采用顶置气门布局,气门弹簧的等节距设计能够保证气门在开闭过程中不会出现共振失效,气门与活塞顶部的避让凹坑对应关系清晰,能够避免活塞运动到上止点时与气门发生运动干涉,这也是四冲程发动机设计过程中必须反复校核的运动边界要点。

从安装边界与尺寸逻辑来看,这类直列四缸结构的整机长度通常控制在350mm-500mm区间,宽度控制在500mm-600mm区间,高度根据配气机构形式不同在600mm-750mm区间浮动,安装悬置点通常布置在气缸体两侧的曲轴箱加强筋位置,三个或四个安装点的平面度公差需要控制在0.1mm以内,避免安装时产生额外的装配应力导致缸体变形。模型中呈现的曲轴输出端位于动力单元的后侧,预留的法兰结构能够直接匹配离合器总成或飞轮组件,前端的轮系安装位可以布置水泵、发电机、空调压缩机等附件驱动轮,完全符合量产机型的外围接口设计逻辑。

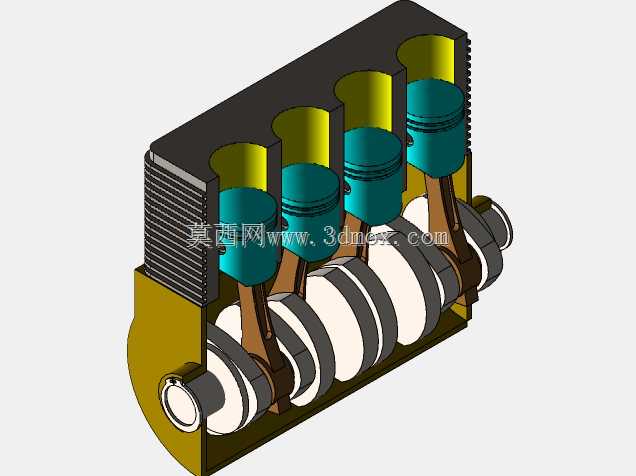

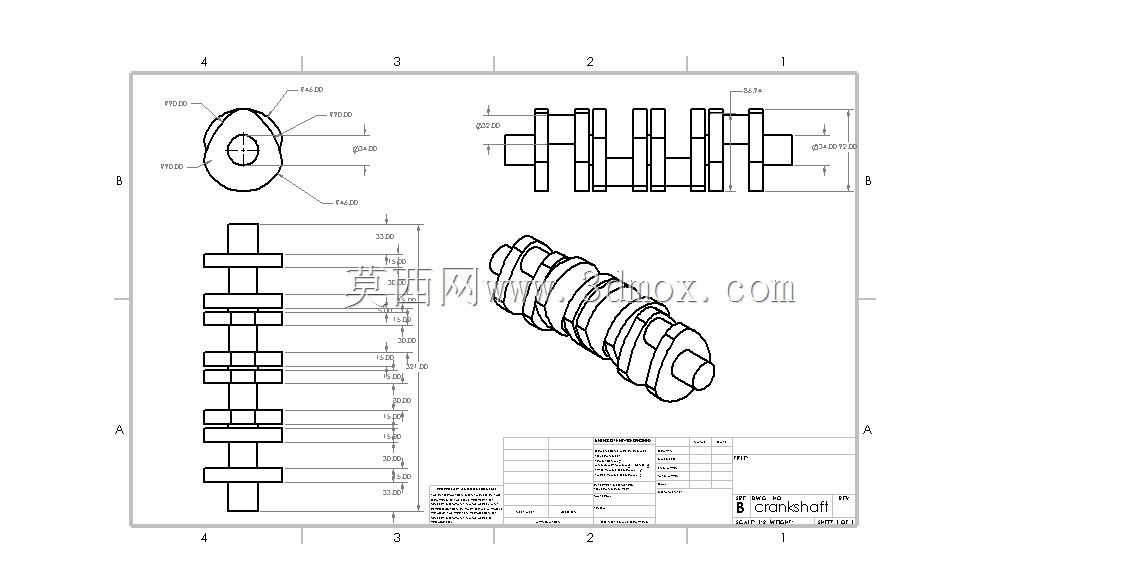

在实际建模过程中,这类结构的运动仿真校核是核心环节,需要逐一验证活塞在上止点、下止点位置时的连杆摆角是否在合理区间,通常最大摆角不超过15度,否则会导致活塞侧压力过大,加剧气缸壁的偏磨;同时还要校核曲轴的动平衡参数,四个曲柄销的配重块角度需要对应气缸的做功顺序,通常直列四缸的做功顺序为1-3-4-2或者1-2-4-3,不同做功顺序对应的曲轴配重角度存在细微差异,直接影响整机运行的平稳性。这套模型将内部核心运动构件做了半剖展示处理,能够让设计人员直观观察到内部运动副的配合关系,在做教学演示、新员工结构培训、动力总成前期方案匹配时,能够大幅降低沟通成本,不需要反复拆解二维图纸就能快速理解各部件的装配逻辑与运动关系。另外,模型中各部件的装配公差预留也符合常规量产工艺要求,活塞与气缸壁的配合间隙、连杆轴瓦与曲轴轴颈的配合间隙、气门与气门导管的配合间隙都按照量产机型的常规公差带做了对应设置,能够直接作为同类型动力单元设计的参考基准,减少前期方案阶段的重复建模工作量。
