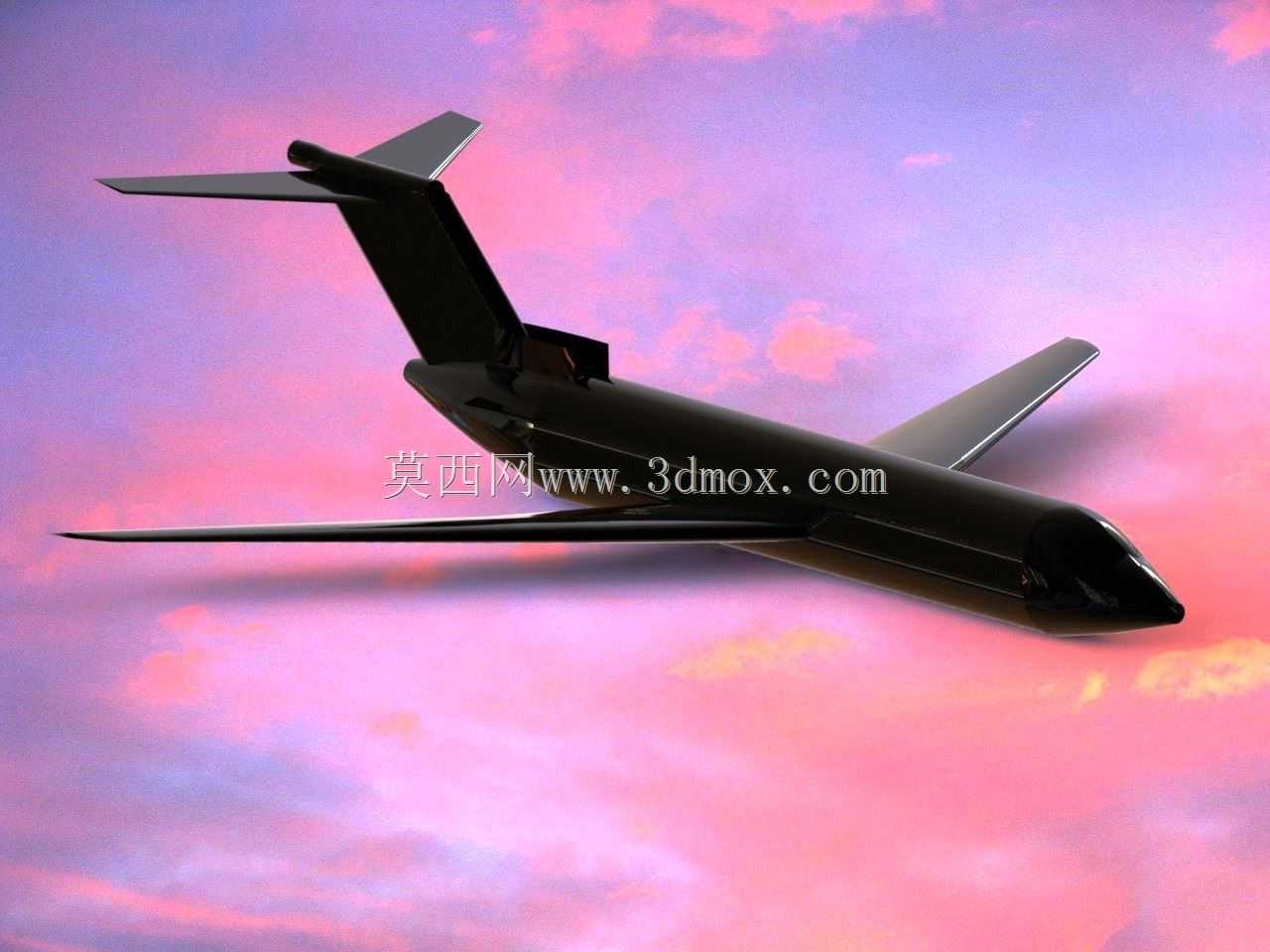

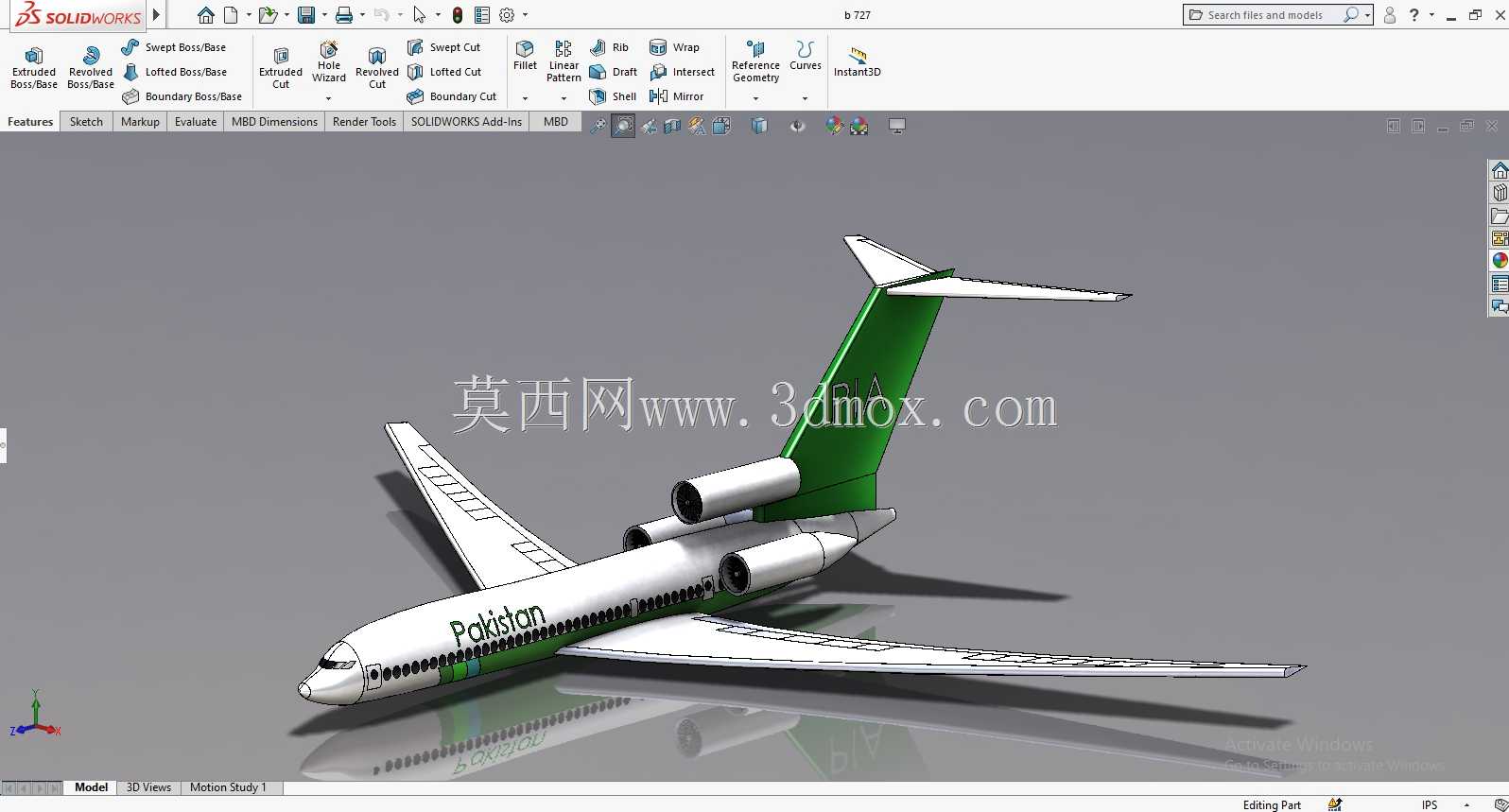

波音727民航客机整机外观结构三维数模

该三维数模完整还原了波音727机型的整机外部气动外形与主体结构布局，可用于航空类教学演示、飞行器气动布局参考、航空文创场景搭建、民航装备认知实训等多个场景。作为三发中短程民用客机的经典机型，该机型的设计定位是服务于中短程民航客运航线，能够在条件相对有限的中小型机场完成起降作业，尾置三发布局的设计初衷，是为了降低机翼挂载发动机对翼下净空的要求，同时减少跑道异物被吸入发动机的风险，适配等级较低的跑道运行条件。从结构设计逻辑来看，模型完整呈现了该机标志性的T型尾翼布局，水平尾翼布置于垂直尾翼顶端，能够在大迎角飞行状态下避开机翼的气流遮蔽区域，保证尾翼的操纵效率，机身采用常规的半硬壳式流线型截面设计，机身截面直径适配单通道客舱的布局需求，能够在保证客舱乘坐空间的前提下尽可能降低机身气动阻力。机翼采用后掠翼设计，后掠角度匹配高亚音速飞行的气动需求，机翼后缘布置有完整的增升装置结构，襟翼、副翼的位置与外形均按照实机比例还原，能够直观展示该机低速起降阶段的增升设计逻辑，尾翼部分的三台发动机布局清晰呈现，两侧发动机挂载于机身后部两侧，第三台发动机内置垂尾根部进气道，这种布局在早期中短程客机设计中，能够平衡发动机维护便利性与机身气动阻力的矛盾。从外形尺寸的边界来看，模型严格按照实机比例缩放，机身长度、翼展、垂尾高度的比例关系完全符合实机参数，机身前部的驾驶舱风挡轮廓、机身侧面的舷窗排布、机翼下方的起落架舱轮廓都做了精细化还原，能够清晰区分机头雷达罩、前起落架舱、主起落架舱、尾椎等不同机身段的结构分界。在实际应用中，该数模可作为航空类专业课程的教具，帮助学员直观理解三发客机的整体布局特点，对比不同代际民航客机的气动设计差异；也可用于机场场景的三维可视化搭建，作为停机坪、跑道场景中的机型元素使用；对于飞行器设计入门的从业者而言，可通过该模型拆解分析尾置发动机布局的结构特点，理解T型尾翼设计的优劣势，对比翼下吊挂发动机布局与尾置布局在结构重量、维护难度、气动特性上的差异。模型的曲面过渡处理顺滑，机身与机翼、尾翼的衔接处做了符合气动要求的圆角过渡，没有出现曲面断层、曲率突变的问题，能够直接用于渲染输出、3D打印等后续应用场景，机身表面的蒙皮分块、检修舱门的位置也做了示意性还原，能够帮助使用者快速识别机身不同区域的功能划分。需要注意的是，该模型侧重外部外形的还原，未涉及内部客舱、航电、管路等内部系统结构，适用于对外部结构展示、气动外形参考有需求的应用场景，若需进行内部结构的深度设计，还需补充对应系统的详细参数与结构数模。从安装与场景适配的角度，该模型的起落架处于放下状态，适配地面停机、滑行场景的展示需求，若需匹配飞行状态的场景，可通过调整起落架的显示状态实现，整机的重心位置按照实机的重心范围做了对应设置，在进行场景装配时无需额外调整配重即可实现合理的摆放姿态。
