M36M42M48规格吊环螺丝三维建模作品

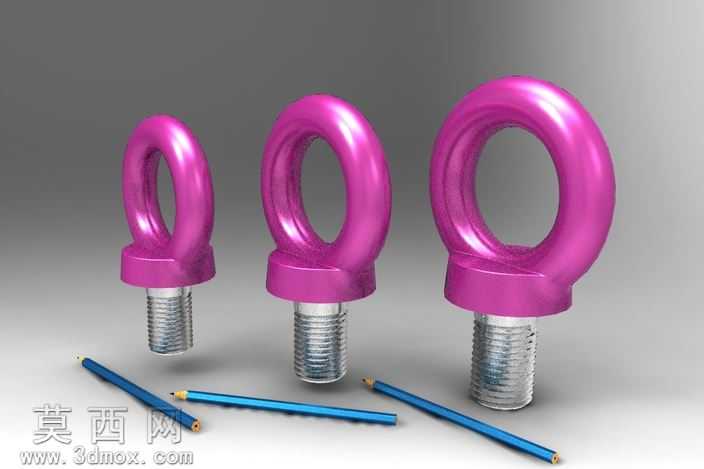

本作品针对M36、M42、M48三种大规格吊环螺丝进行等比例三维建模还原，建模过程严格遵循GOST 4751-73标准的尺寸参数要求，先通过草图绘制勾勒吊环的环形轮廓与螺杆的基础截面，利用旋转特征生成吊环的环形主体与螺杆的基础柱体，再通过螺旋线配合扫描切除特征精准加工出螺杆表面的外螺纹结构，确保螺纹牙型、螺距等参数与对应规格的公制螺纹标准完全匹配，保证模型的工程实用性。建模阶段对吊环与螺杆衔接的过渡圆角做了精细化处理，还原实际产品中为避免应力集中设计的圆弧过渡结构，同时对吊环内侧、外侧的曲面做曲率连续优化，避免建模过程中出现曲面褶皱、破面等问题。材质与渲染环节，吊环主体部分采用亮面玫红色喷塑金属材质，调整材质的反射粗糙度、高光强度参数，模拟工业喷塑层细腻的金属光泽与柔和反光效果；螺杆部分采用镀锌钢材材质，还原机加工螺纹表面的细微加工纹理与冷镀锌层的银灰色金属质感，搭配场景内的铅笔作为尺寸参照，直观体现三款不同规格吊环螺丝的尺寸差异。渲染阶段采用三点布光方案，主光源提供基础照明突出产品主体轮廓，辅光源弱化阴影区域的死黑问题，轮廓光勾勒吊环的环形边缘提升立体感，背景采用渐变灰色调避免干扰产品展示，最终渲染效果清晰呈现产品的结构细节与材质质感。结构设计上完整还原吊环螺丝的一体式锻造结构特征，吊环的环形内径、厚度，螺杆的有效螺纹长度、杆部直径均严格对应标准参数，可直接用于起重配套方案的装配验证、产品展示动画制作、五金配件类场景的素材搭建，模型拓扑结构规整，无冗余面与重叠特征，可支持不同三维软件的导入编辑与参数调整。
