户外单板运动专用滑雪护目镜三维设计

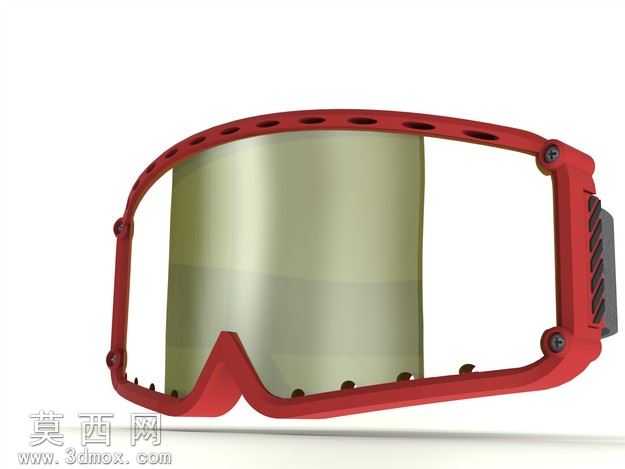

本作品为单板滑雪运动专用护目镜的三维设计成果，建模阶段采用SolidWorks完成全参数化结构搭建，首先基于人体面部轮廓工学数据绘制镜框主体的草绘截面，通过拉伸、切除、扫描等基础特征命令构建镜框的基础实体，针对镜框上沿的透气孔结构采用线性阵列配合异形切除命令实现均匀排布，保证佩戴时镜腔内部的空气流通，避免运动过程中镜片起雾影响视线。镜框侧边的快拆锁扣结构采用单独的子装配体设计，通过同轴心、重合等配合关系实现锁扣的旋转开合动作模拟，可还原真实使用中镜片快速更换的操作逻辑，镜框内侧的鼻托位置采用曲面放样命令构建贴合鼻梁的弧形凹陷结构，边缘做圆角过渡处理，避免硬质结构对面部造成压迫，提升长时间佩戴的舒适度。渲染阶段针对不同部件赋予对应材质属性，镜框主体采用哑光红色硬质工程塑料材质，调整材质的粗糙度与反射率参数还原磨砂塑料的质感，表面的螺丝部件赋予金属不锈钢材质，添加轻微的环境反射效果凸显金属零件的精致感，镜片部分采用半透明防雾PC材质，设置合适的透明度与折射参数，模拟真实滑雪镜片的防眩光透光效果，同时在镜片表面添加轻微的磨砂层质感，还原防刮涂层的视觉表现。整体设计充分考虑滑雪运动的使用场景，镜框边缘预留了海绵密封条的安装卡槽结构，可配合柔性海绵实现面部与镜框的软接触，同时阻挡风雪灌入镜腔，侧边的防滑纹理结构通过凹凸贴图实现，增加绑带安装后的摩擦力，避免运动过程中护目镜移位。建模过程中所有结构均做了壁厚均匀性检查，保证后续开模生产的工艺可行性，各连接部位的螺丝孔位均做了沉头处理，保证螺丝安装后表面平整无凸起，不会剐蹭滑雪头套或面部皮肤，整体结构紧凑，在保证结构强度的前提下尽可能做了轻量化处理，减少佩戴时的面部负重。
