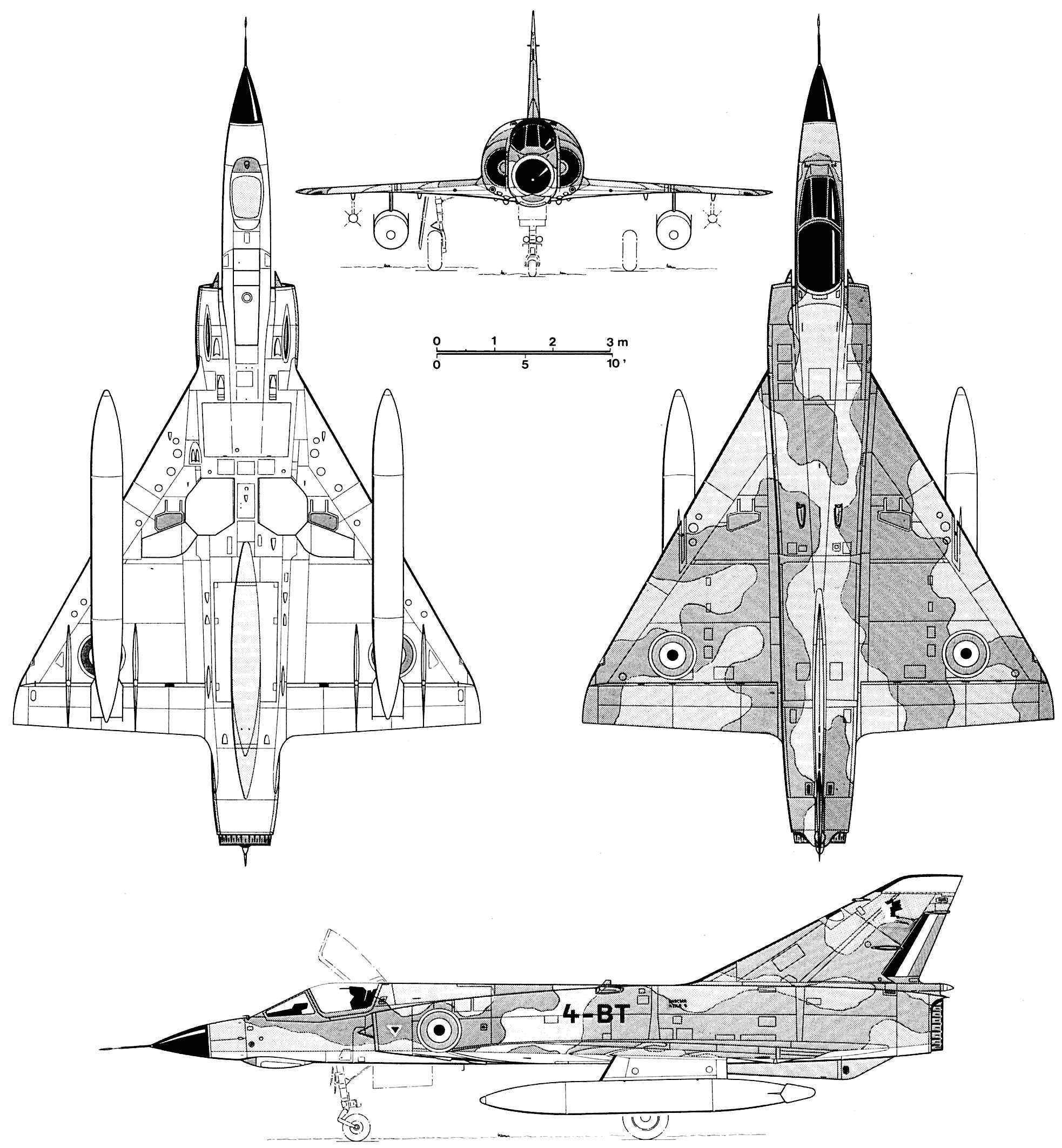

法国达索幻影III战斗机粗略建模作品

这款幻影III战机的建模，首先围绕其作为二代喷气式战斗机的核心定位展开，在航空装备研发、教学演示、防务展陈等场景中，这类简化建模可快速完成方案可视化验证，不需要过度追求细节精度就能支撑气动布局初步讨论、挂载方案适配推演等工作。建模过程中优先还原了无尾三角翼的核心气动外形，这一布局是幻影III区别于同时期其他战机的核心特征，三角翼的后掠角度、翼面相对厚度都按照实机的气动设计逻辑做了匹配，保证机身与翼面的融合过渡符合高速飞行的减阻需求，机身截面采用近圆形的蜂腰设计，适配跨音速飞行的面积律要求，降低高速飞行时的波阻影响。机身前部的进气道采用了幻影系列经典的两侧半圆进气布局，进气道中心的可调激波锥做了简化还原，这一部件的核心作用是在不同飞行速度下调整进气激波位置，保证发动机进气效率，建模时保留了激波锥的相对位置与外形轮廓，能够直观体现其进气调节的功能逻辑。起落架部分采用前三点式布局，前起落架位于座舱下方靠后位置，主起落架收纳于翼根与机身衔接的舱段内，建模时还原了起落架支柱的相对长度、机轮的尺寸比例，以及起落架放下时的支撑角度，能够满足地面停放、滑行状态的展示需求，同时预留了起落架舱的轮廓边界，若后续需要细化收放机构可直接基于现有结构拓展。机翼下方的挂点做了对应还原，包含翼下的副油箱挂点、机载弹药挂点，挂点的位置分布符合实机的挂载平衡要求，两侧挂点相对于机身轴线对称布置，能够直观展示不同任务构型下的挂载拓展能力，可支撑对空作战、对地打击等不同任务场景的挂载方案演示。尾喷口部分做了简化的圆形截面处理，与机身尾部的过渡段做了顺滑衔接，能够体现喷气式战机的动力系统布置特征，垂尾部分保留了后掠式单垂尾的外形，垂尾的相对高度、后掠角度与实机匹配，保证航向稳定性的外形逻辑能够被直观呈现。座舱部分采用了整体式风挡与水泡形座舱盖的简化轮廓，座舱位置与机身的融合过渡自然，能够体现飞行员的乘坐空间边界，机头部分的激波锥延伸段、雷达舱轮廓也做了对应还原，保证整机的外形比例协调，从机头到尾喷口的长细比符合二代高速战机的设计特征，在做整体展示时不会出现比例失真的问题。这类粗略建模在实际工作中多用于前期方案沟通、教学场景的结构认知，不需要拆解到每一个紧固件的细节，就能让相关从业者快速把握该型战机的整体布局特征，理解无尾三角翼布局的设计优势，以及各功能部件的相对位置关系，为后续的精细化建模、气动仿真、结构拆解等工作提供基础的外形参考框架。
