管道风动悬停侦察骑行载具结构设计

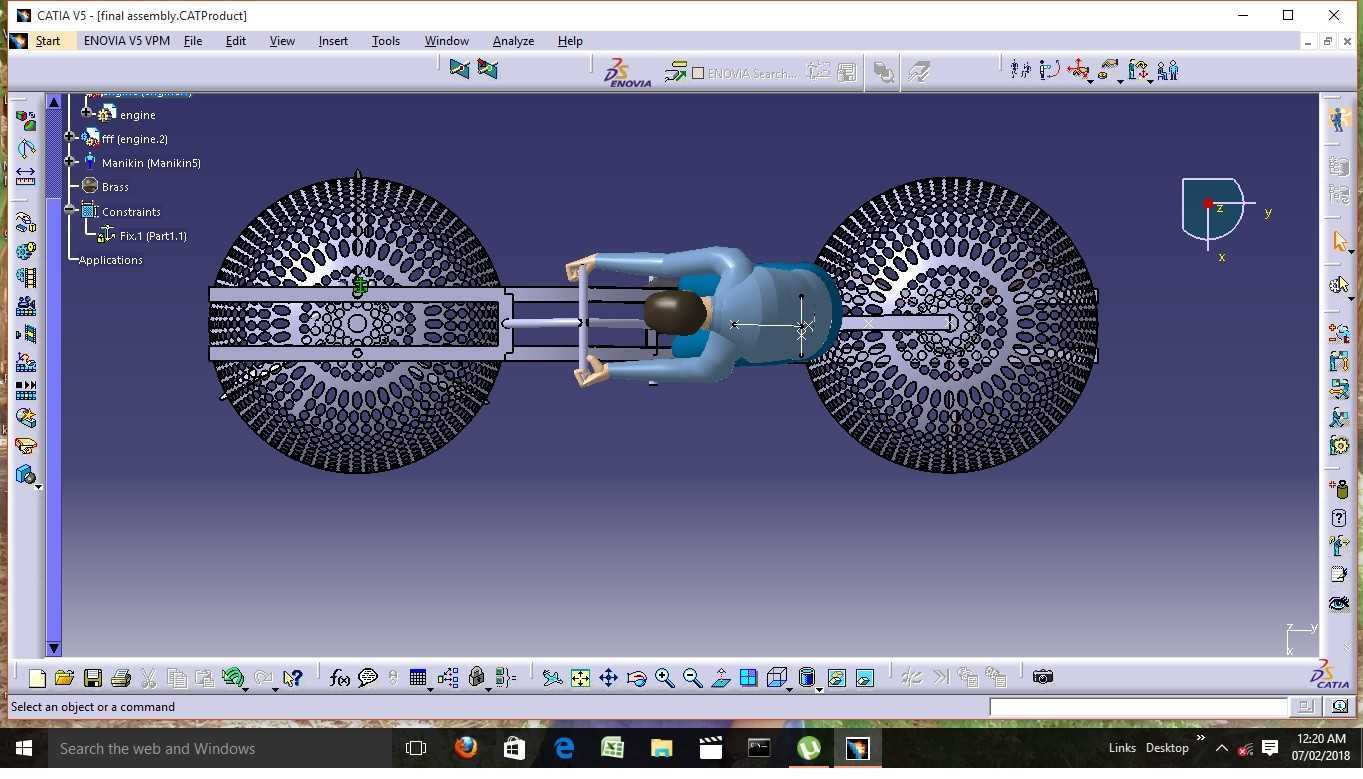

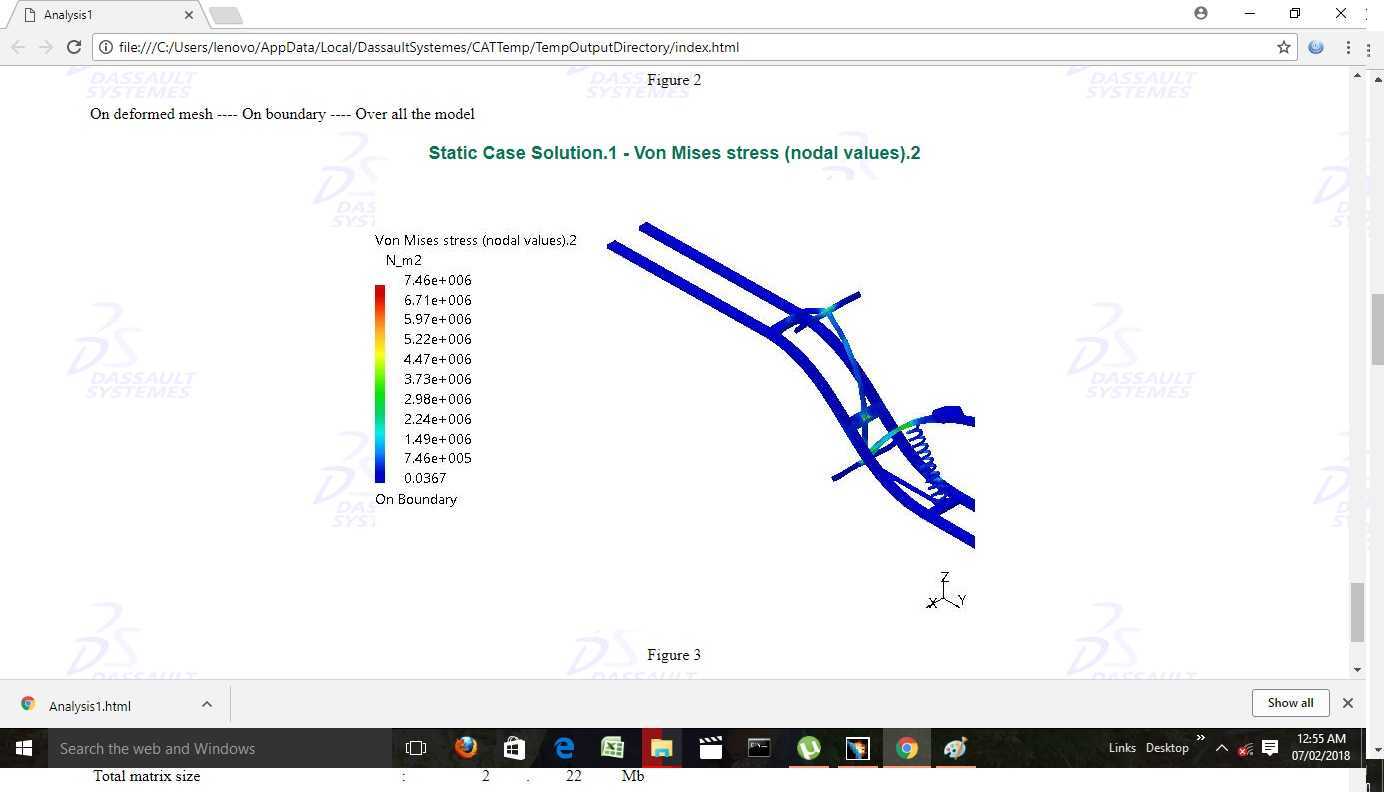

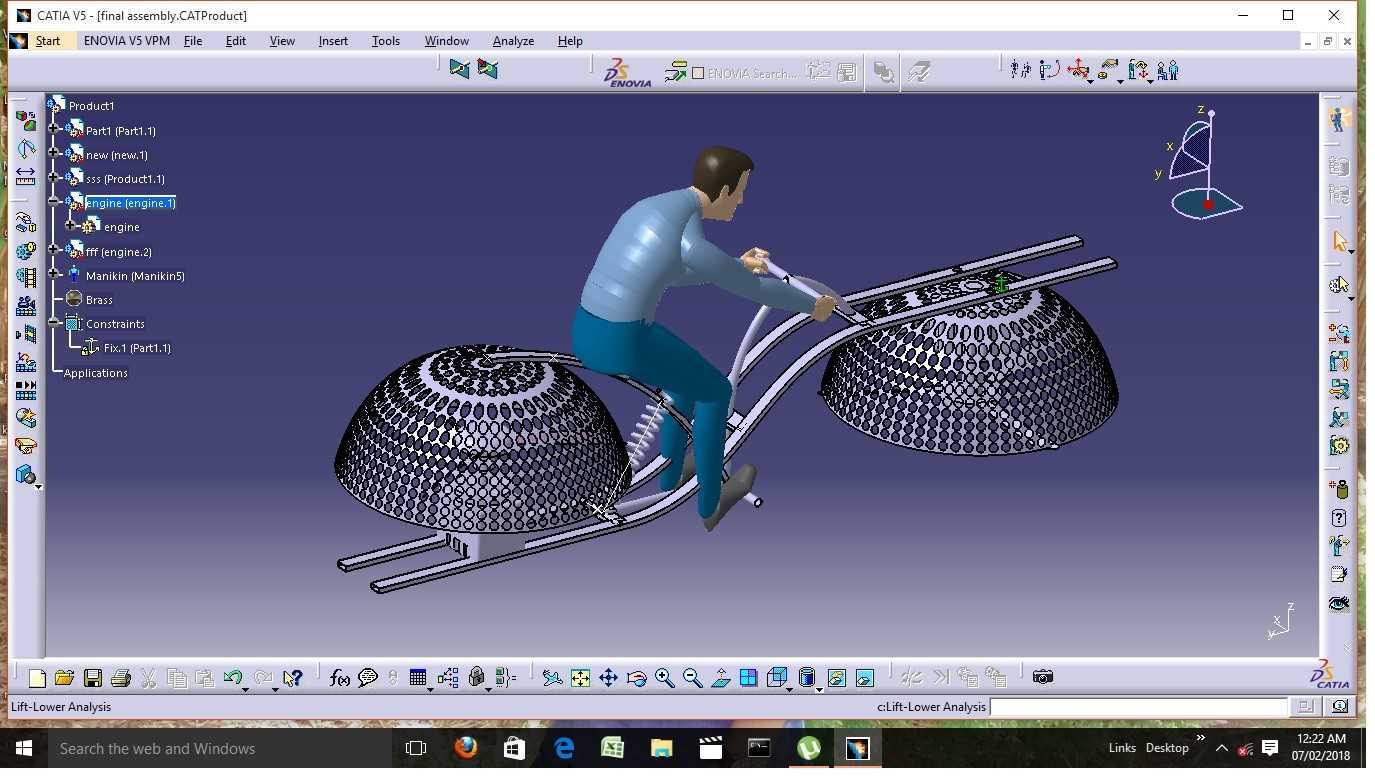

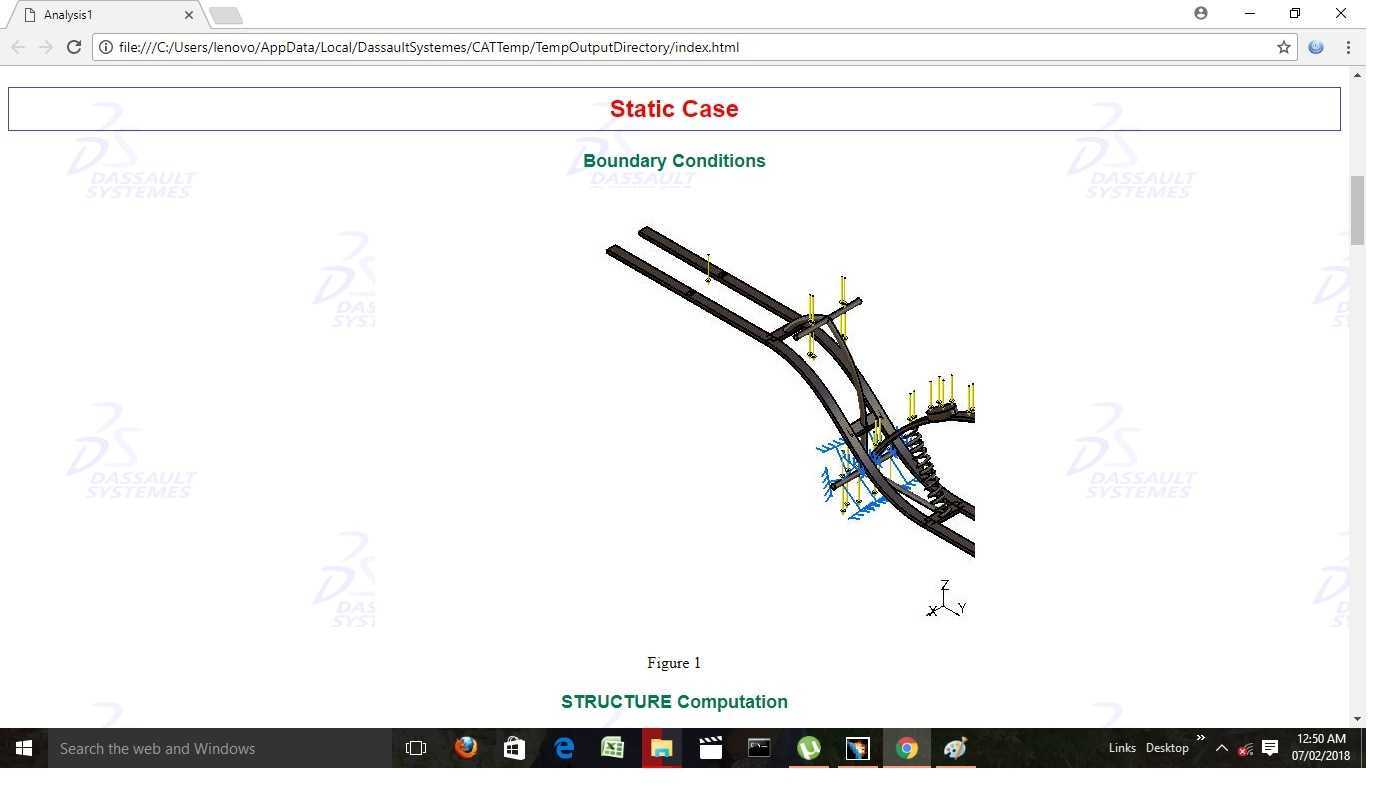

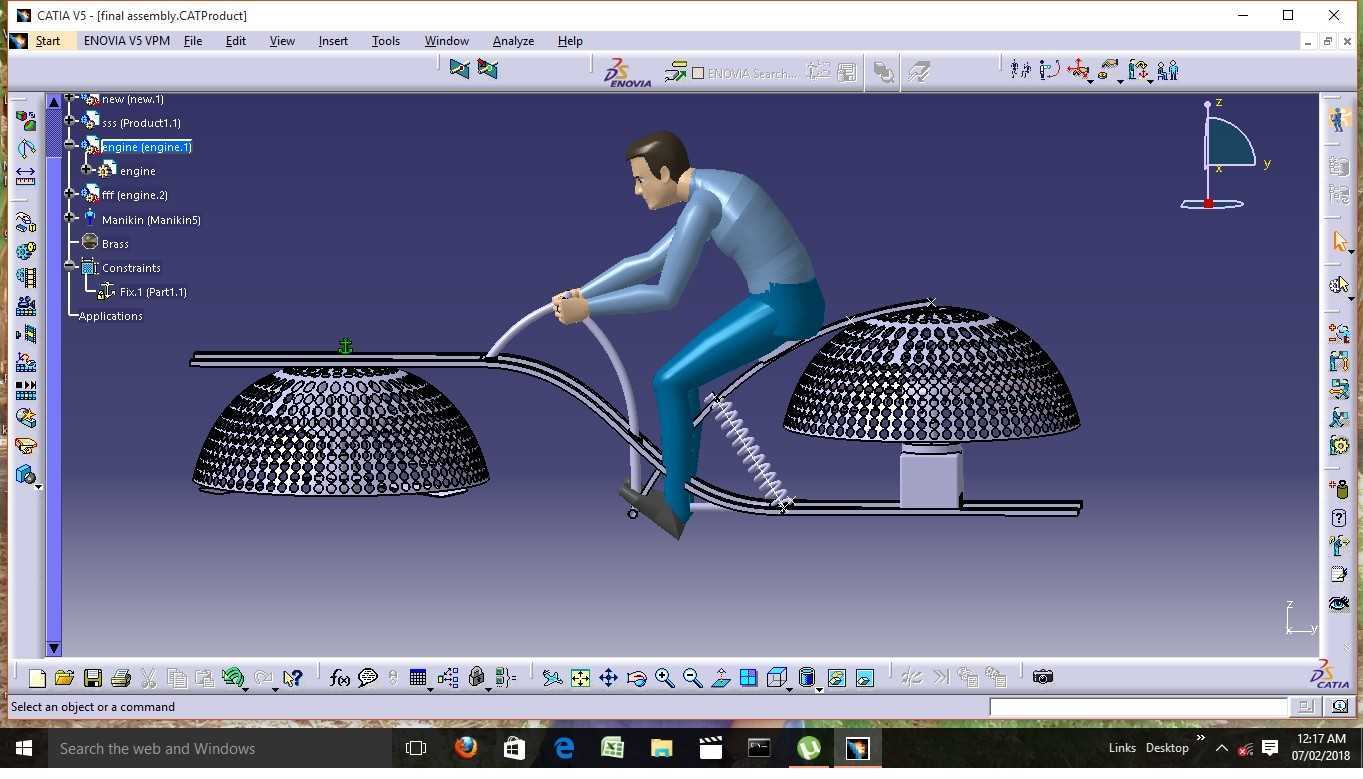

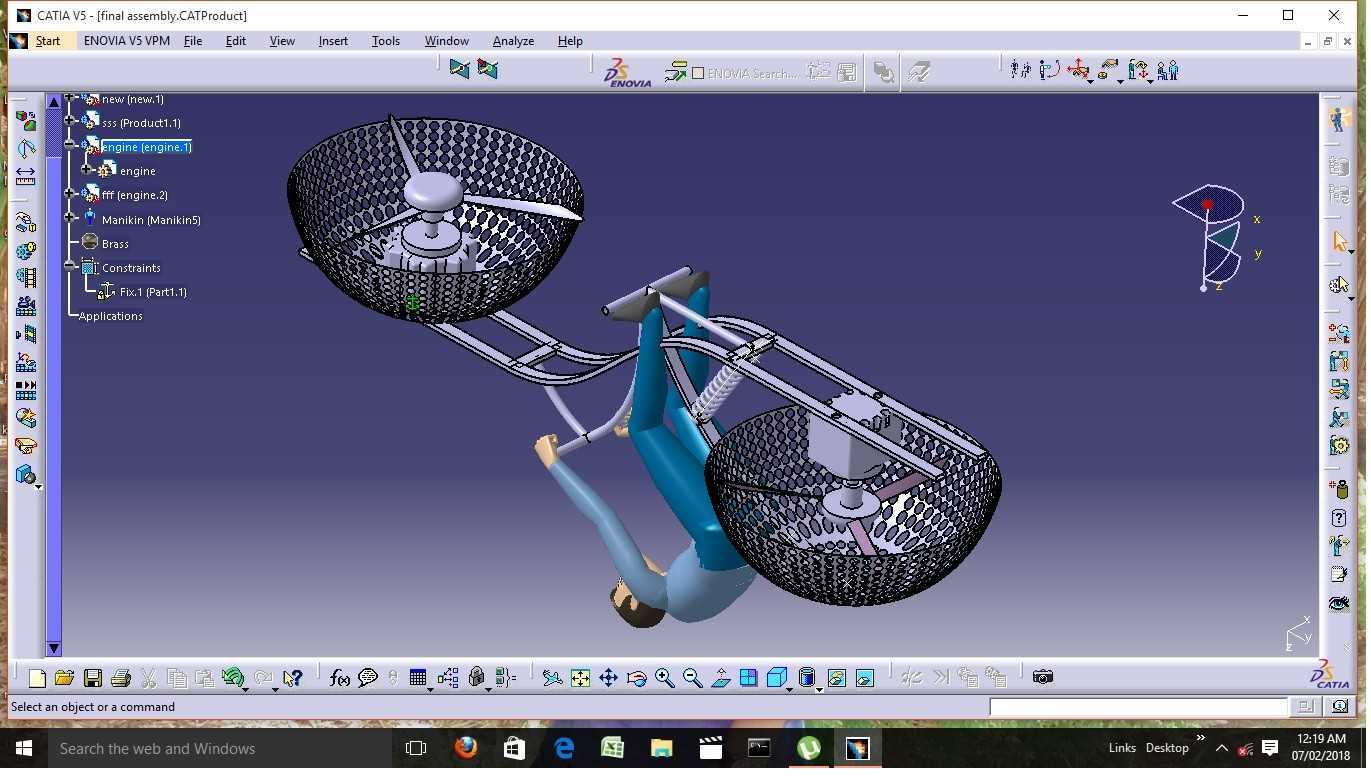

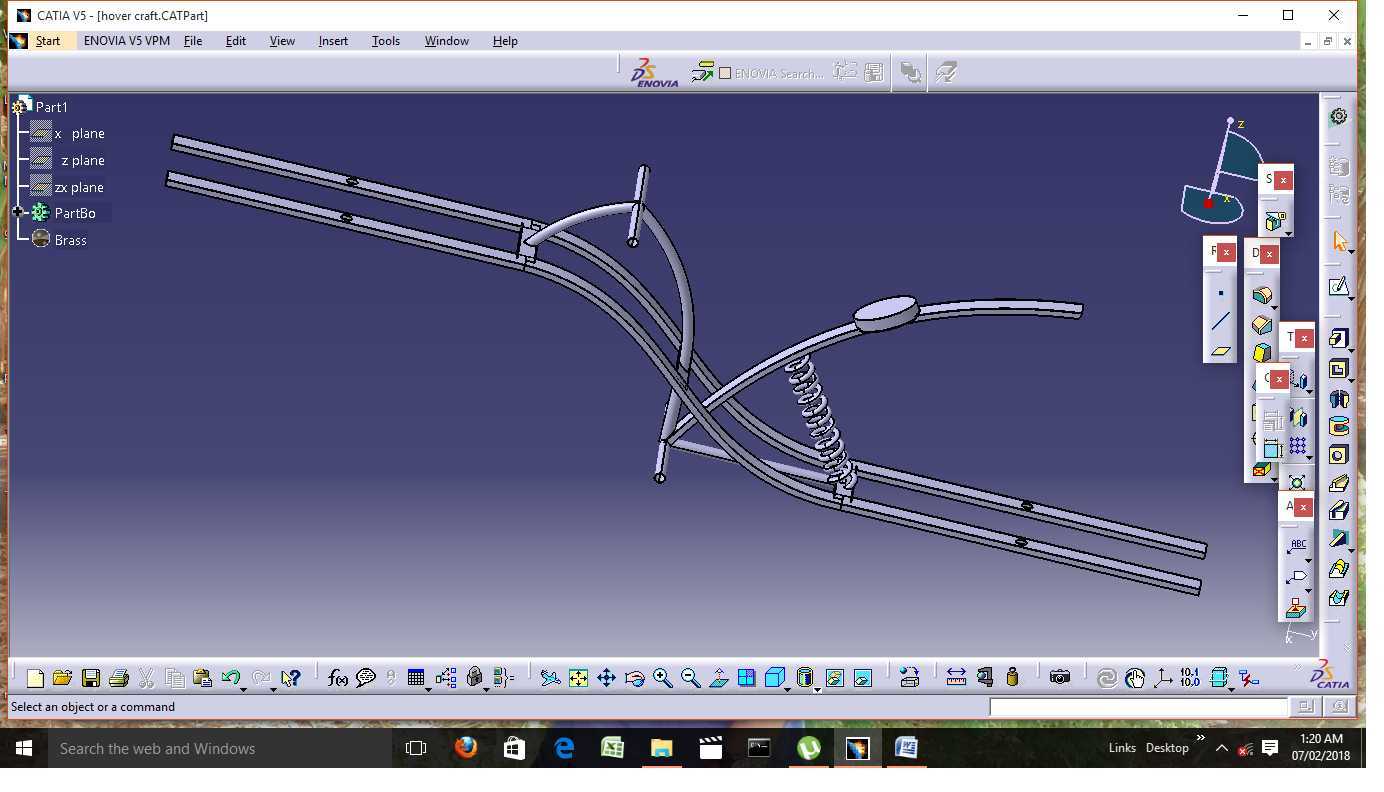

这款载具的设计初衷是填补狭小复杂地形下低空低速侦察作业的载具空白，区别于常规轮式自行车与旋翼类飞行器，它采用双半球形镂空浮体作为核心升力承载结构，搭配类自行车的骑行操控机架，整体结构紧凑，可在狭窄巷道、丛林间隙、建筑内部夹层等常规车辆与飞行器难以进入的区域作业。从功能实现逻辑来看，两个对称布置的镂空半球浮体内部集成风道组件，骑行姿态下的操控动作可直接联动风道风门的开合角度，无需额外设置复杂的操控舵面，操作人员仅需保持常规骑行的操控习惯，即可完成前进、转向、悬停姿态的调整，学习成本远低于同类型低空作业载具。浮体采用镂空网格结构设计，一方面可以大幅降低整体结构重量，减少风道送风时的风阻损耗，另一方面网格结构可在浮体剐蹭障碍物时起到缓冲卸力的作用，避免硬质外壳碰撞后出现结构破损，同时镂空结构不会遮挡浮体下方的探测视野，可在浮体中心预留探测模块的安装接口，适配环境监测、地形测绘、险情侦察等不同作业场景的传感器搭载需求。机架部分沿用了自行车的三角受力结构，将座椅、操控把手、浮体连接支座、脚踏联动机构整合在同一根主承力梁上，主承力梁采用变截面设计，在浮体连接位置做局部加厚处理，可承受操作人员体重与浮体升力带来的双向交变载荷，安装边界上，整机横向宽度控制在0.8米以内，纵向长度不超过1.8米，悬停状态下离地高度可通过风道输出功率在0.1米到2米区间调节，可顺利通过宽度1米以上的狭窄通道，也可在平整地面以轮式支撑状态短距离滑行，适配不同作业场景的移动需求。从结构设计的细节来看，浮体与机架的连接位置设置了阻尼缓冲结构，可抵消风道送风时产生的高频振动，避免振动传递到操控把手与座椅位置影响操作人员的操作精度，脚踏机构除了作为姿态操控的输入部件外，还可联动小型发电组件，为搭载的探测传感器提供辅助电力供应，减少外置电池的搭载重量。整体结构没有采用复杂的闭式外壳，所有管路与传动结构都外露布置，方便野外作业时的快速检修与零部件更换，镂空浮体的网格单元采用等强度设计，单个网格破损不会影响整体浮体的结构强度与升力输出，可在复杂作业环境下保持足够的结构可靠性。
