家用手持电吹风整机结构三维数模

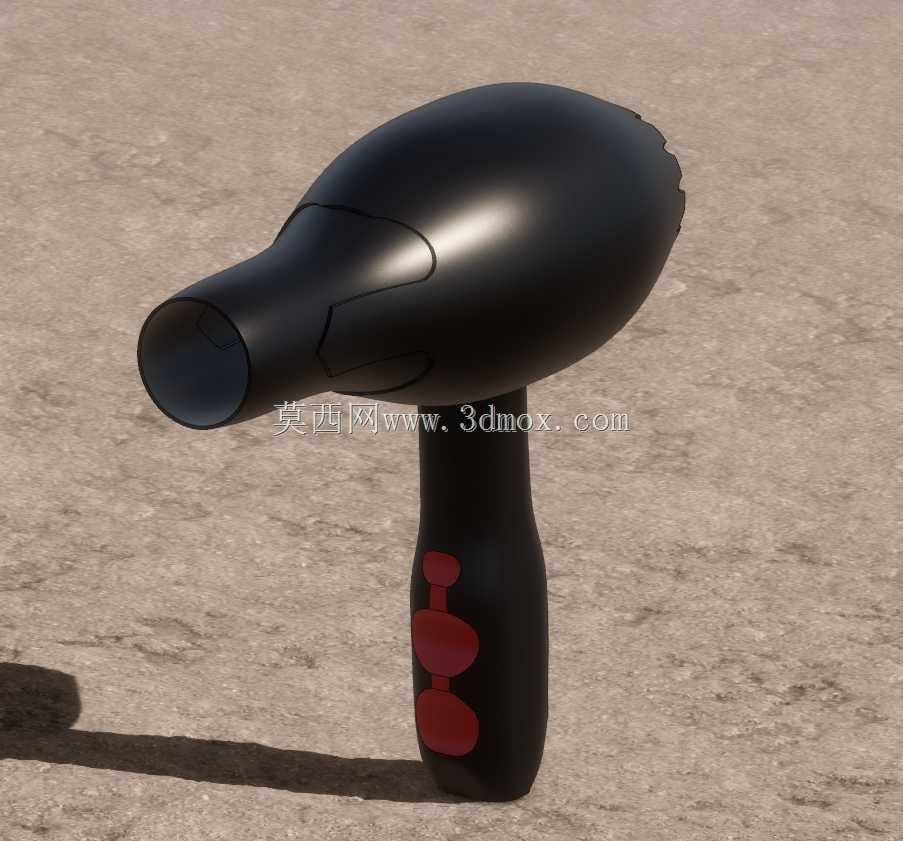

　　本次拆解建模的手持电吹风，核心应用场景覆盖家庭日常美发干发、理发店专业造型、宠物洗浴后吹干等多个民用及商用场景，作为小型电热送风类家电，其结构设计直接决定握持手感、送风效率与长期使用可靠性。从实际使用需求出发，整机采用枪式握持布局，手柄与风筒主体呈112度夹角，该角度经过多轮人体工学验证，用户自然握持时手腕无需额外弯折，长时间举持操作不易产生酸胀感，适配不同手型的握持习惯，手柄处设置的两个红色按键分别对应风量调节与风温切换，按键凸起高度1.8mm，按压行程1.2mm，按压反馈清晰，盲操作时可通过触感快速区分功能按键，避免使用过程中误触。

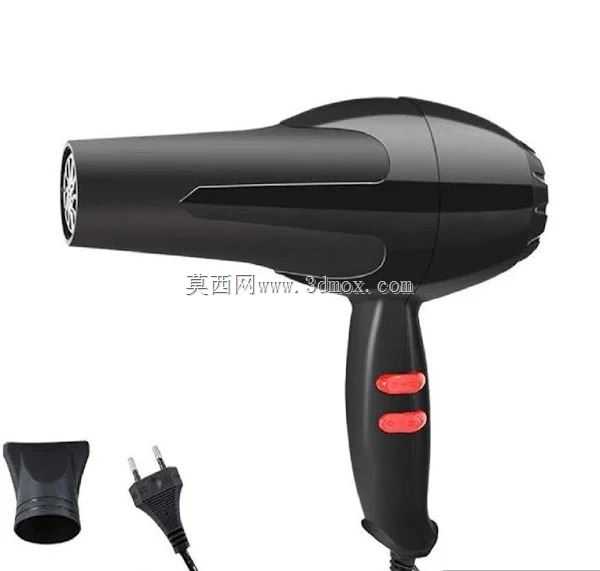

　　风筒主体采用渐缩式流道设计，进风端位于风筒尾部，内置的电机与风叶组件将气流从尾部格栅吸入后，经内部加热丝组件加热，从前端出风口送出，流道内壁做光滑过渡处理，无明显直角凸起结构，可有效降低风阻，减少送风过程中的紊流噪音，实际送风时风束集中，覆盖范围适配普通成年人头发长度，搭配的扁形集风嘴采用卡扣式连接结构，可直接卡入风筒前端出风口，安装后无松动旷量，集风嘴出口宽度22mm，可将风束进一步收窄，满足局部定向吹干、发型定型的需求，拆卸时仅需轻按卡扣即可取下，更换不同功能风嘴操作便捷。电源线采用两插国标插头，线长预留1.8m的使用长度，出线位置位于手柄底部，做了防弯折护套设计，可避免日常使用中反复弯折导致的线芯断裂问题，护套长度35mm，可覆盖出线位置的应力集中区域，提升线材使用寿命。整机外壳采用ABS阻燃材质，壁厚均匀控制在2.2mm，壳体拼接处采用卡扣加超声焊接的固定方式，拼接缝隙控制在0.15mm以内，既保证外壳装配精度，也可避免使用过程中壳体开裂、缝隙漏风的问题。

　　建模过程中严格还原各部件的装配关系，风筒内部的加热丝支架、电机固定座、手柄内的线路走线槽均做了1:1还原，各部件之间的安装间隙预留0.2mm的装配公差，满足实际开模生产的尺寸要求，整机总长度235mm，风筒最大直径78mm，手柄握持处直径38mm，整体尺寸符合常规手持家电的尺寸边界，放置于卫生间台面、梳妆台收纳时不会占用过多空间。从结构可靠性角度出发，手柄与风筒的连接位置做了加强筋设计，加强筋厚度1.2mm，均匀分布在连接位内侧，可承受日常使用中1.5m高度跌落的冲击载荷，避免连接位置断裂。

　　风筒前端的金属防护网采用0.8mm孔径的网孔设计，既可以保证出风顺畅，也可防止头发卷入内部风叶组件，防护网采用嵌入式安装，与风筒端面齐平，无凸起毛刺，日常清洁时可直接用毛刷擦拭网面，定期清理网面附着的灰尘、毛发，可避免堵塞风道影响送风效率，延长整机使用寿命。建模时对所有运动部件、装配接触面都做了干涉检查，按键与壳体的配合间隙、风嘴与出风口的配合公差、内部组件与外壳的安装间隙均符合小家电产品的结构设计规范，可直接用于结构验证、开模参考以及相关教学演示场景。
