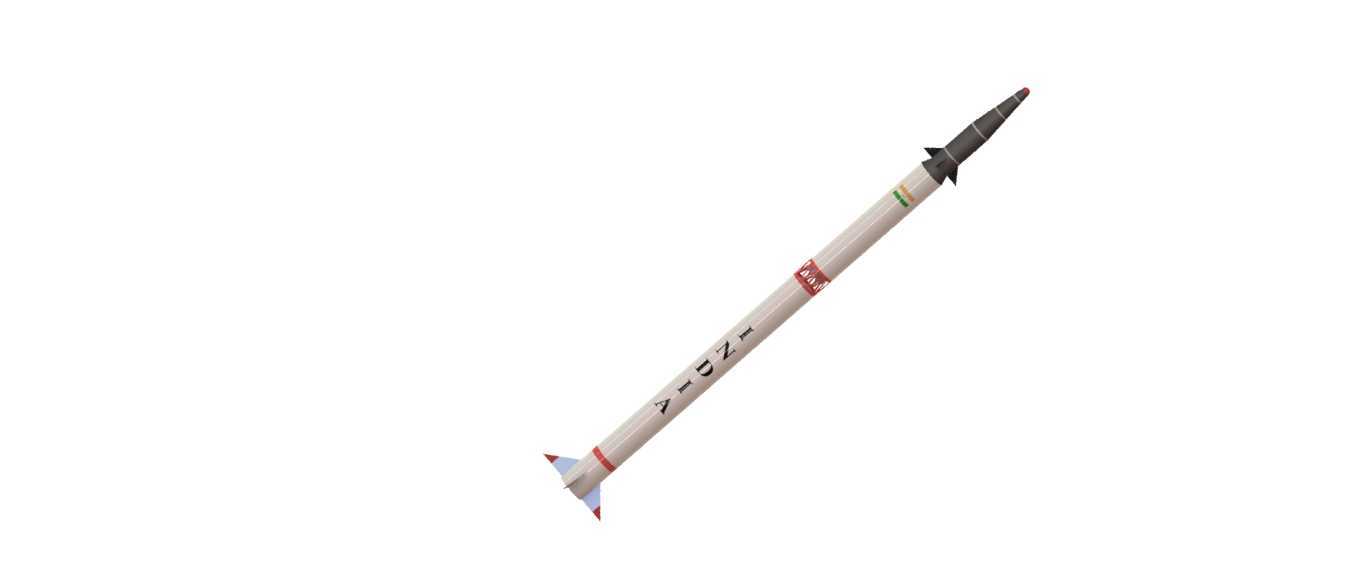

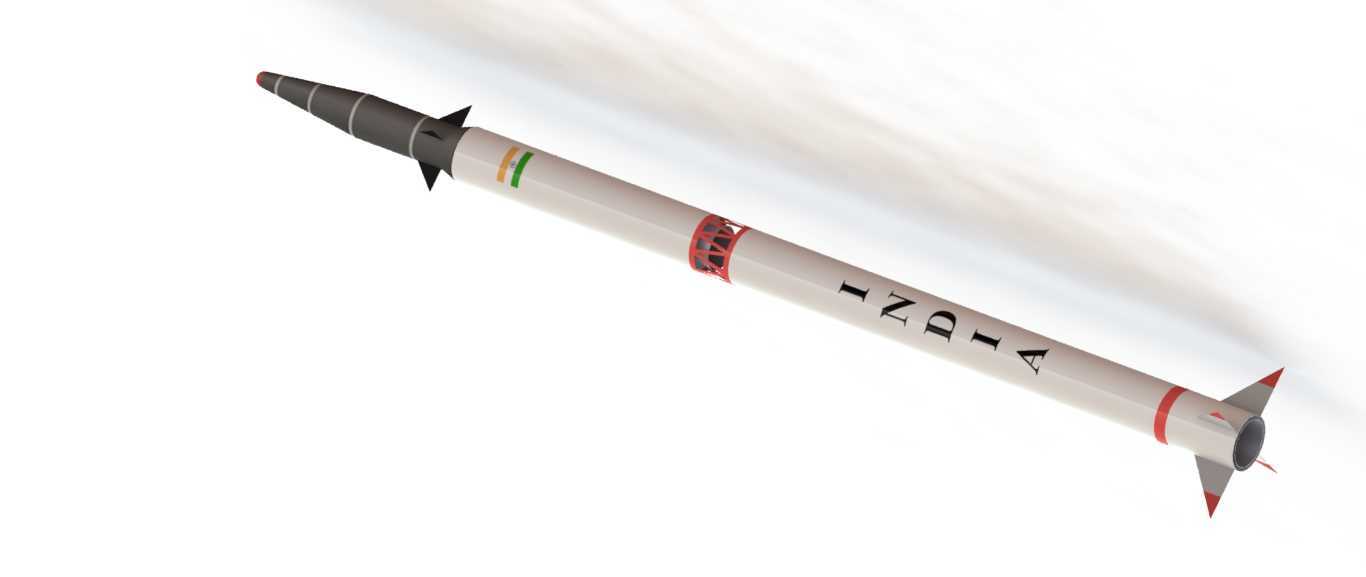

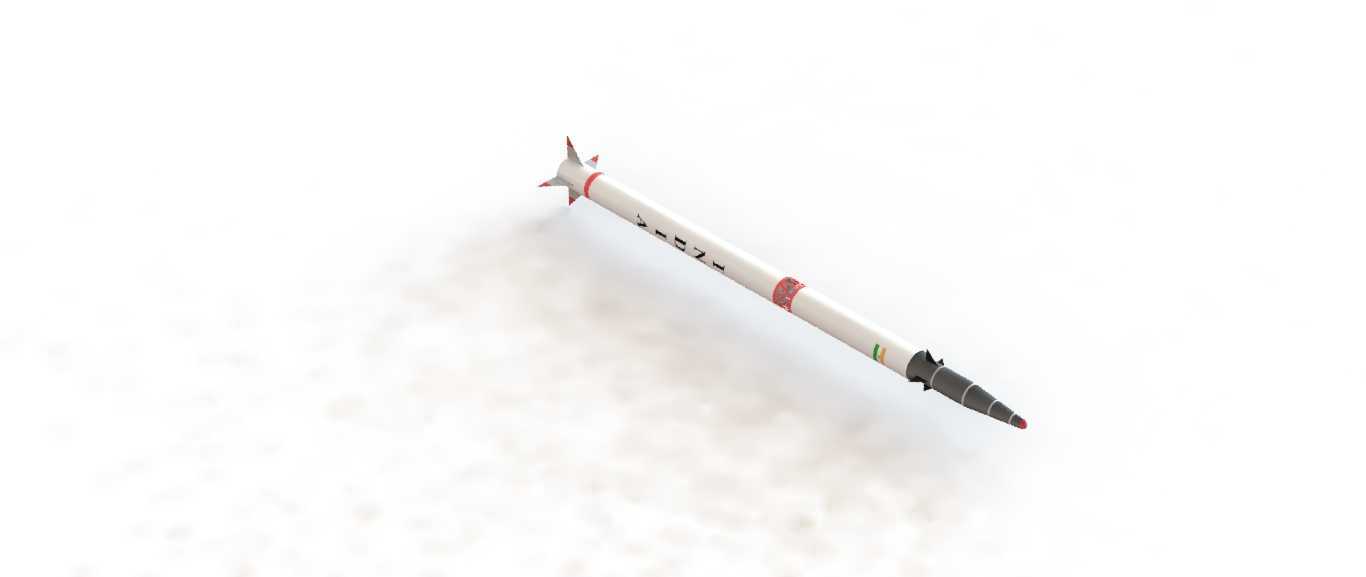

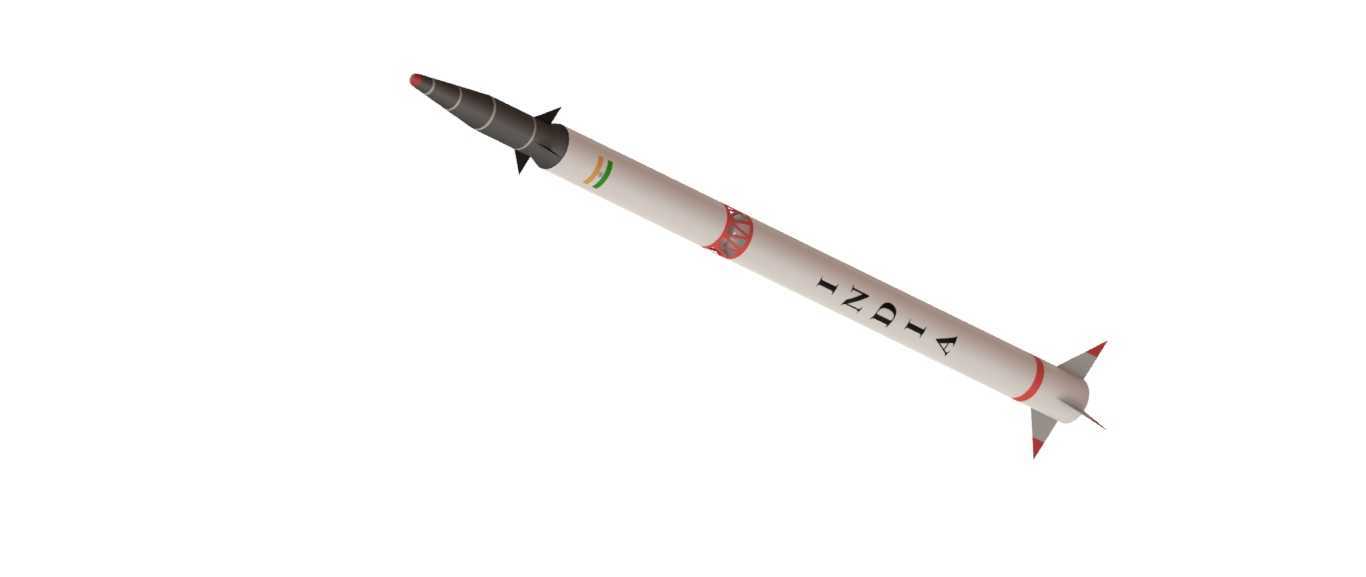

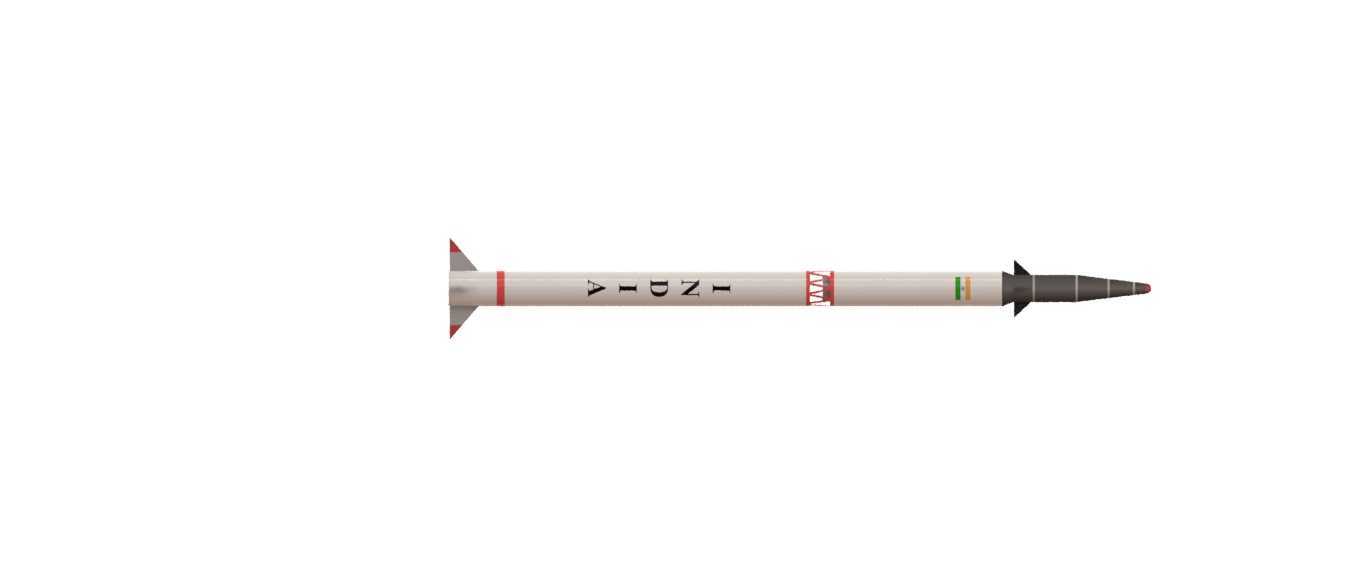

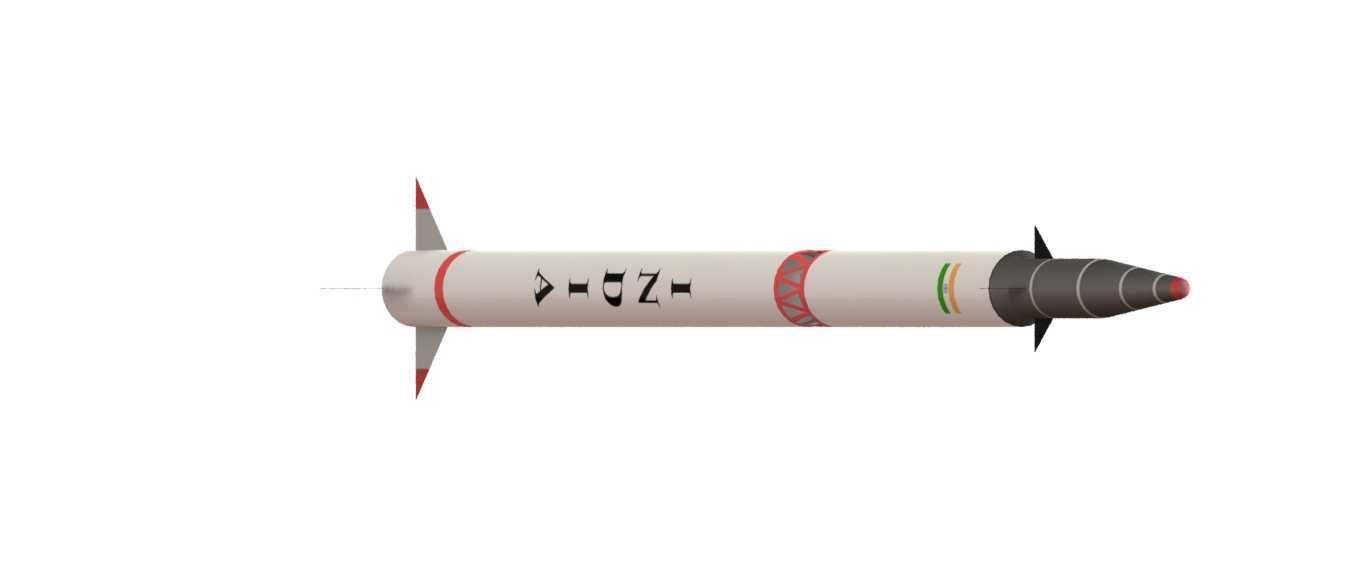

印度烈火II中程弹道导弹结构三维建模

本次建模对象为烈火II型中程弹道导弹，作为陆基机动发射的战略打击装备，其结构设计围绕再入段热防护、推力矢量控制、级间分离可靠性三大核心工程需求展开。从弹体整体布局来看，该弹采用两级固体燃料动力构型，整体长径比经过多轮迭代优化，既兼顾公路机动转场时的通过性边界，也满足飞行阶段的气动稳定性要求。弹体头部为锥形再入飞行器结构，外覆碳-碳复合材料层，该层结构厚度沿轴向呈梯度分布，弹头驻点区域厚度最大，可承受再入大气层时数千摄氏度的气动加热，避免内部制导组件与战斗部受高温失效。第一级动力段位于弹体尾部，采用大直径固体燃料药柱，壳体选用高强度合金钢材质，尾部设置四片切尖三角形稳定尾翼，翼面与弹体采用螺栓连接结构，安装位置严格对齐弹体纵轴基准，保证发射初始段的姿态稳定，尾翼后缘预留有气动舵面安装接口，可配合推力矢量系统完成大过载机动。第二级动力段位于弹体中部，直径略小于第一级，级间段采用通风式分离结构，未设置复杂的火工品解锁与反推装置，仅依靠两级推力差与气动阻力完成级间分离，大幅降低分离环节的故障概率，该级发动机喷管处配置柔性柔性喷管，可实现小角度摆动，提供主动段飞行的姿态控制力矩，无需额外设置侧喷流姿控系统。弹体中部外表面设置有多个导向块与吊挂点，适配运输起竖发射车的装夹定位需求，吊挂点位置经过重心配平计算，保证起竖过程中弹体受力均匀，不会出现局部应力集中导致的壳体变形。弹体表面的标识条带沿周向均匀分布，可作为地面测试与发射前姿态对准的视觉基准，再入飞行器与第二级之间采用包带连接结构，分离时包带解锁后，再入飞行器依靠惯性沿弹道方向飞行，完成后续的制导飞行任务。建模过程中对各舱段的连接法兰、密封槽口、线缆走线通道均做了还原，可用于军工装备结构教学、弹道仿真验证、发射流程模拟等场景，也可作为航天飞行器结构设计的参考案例，帮助设计人员理解固体弹道导弹的级间布局、热防护层设计、推力矢量结构的工程实现逻辑，在进行同类型装备改型设计时，可直接参考该模型的尺寸边界与结构布置方式，减少前期方案论证阶段的重复建模工作量。
