起重作业用单钩式吊钩结构设计

　　在起重作业场景中，吊钩是直接承载被吊重物的核心受力零件，广泛应用在桥式起重机、门式起重机、流动式起重机、电动葫芦等各类起重设备的起升机构末端，承担载荷传递、重物吊挂的核心功能，其结构合理性直接关系起重作业的安全冗余与操作顺畅度。本次设计的单钩式吊钩，采用整体式锻造结构的建模思路，钩身部分通过扫掠特征生成连续平滑的曲率过渡，钩头端部做收窄处理方便挂入吊环、卸扣等配套吊具，上端的柱形连接轴用于和吊钩横梁、推力轴承配合，实现吊钩在承载状态下的自由旋转，避免起升过程中钢丝绳扭绞。

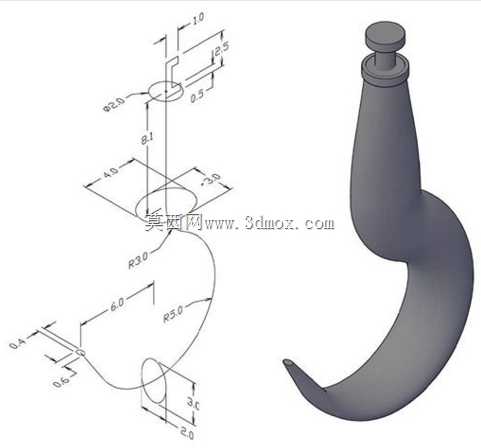

　　从尺寸边界来看，钩身的弯曲段设置了R30与R50两段连续圆弧过渡，避免应力集中在曲率突变位置，钩尖开口处的尺寸控制在6mm的有效挂接宽度，既保证足够的挂接接触面，又不会因为开口过大导致吊具意外滑脱；上端连接轴的直径为10mm，轴段设置2.5mm的定位台阶，安装时台阶面贴合轴承内圈端面，限制吊钩的轴向窜动，轴端预留0.3mm的倒角，方便装配时顺利穿入轴承内孔与横梁安装孔。设计过程中优先考虑受力路径的连续性，整个钩身的截面从上端连接轴位置向下逐渐过渡，在钩身弯曲的最大受力位置保持足够的截面模量，钩尖位置做0.4mm的圆角处理，避免尖锐棱边割伤吊索具的纤维或钢丝绳丝股。

　　在功能特性上，该吊钩适配轻小型起重设备的额定起重量范围，钩身的曲面过渡经过曲率连续性校验，在承受额定载荷时，应力分布沿钩身中心线均匀传递，不会出现局部应力超限的问题；上端的旋转结构设计，允许重物在起吊过程中随吊装姿态调整自由转动，不会对上方的钢丝绳组产生附加扭转力矩，延长钢丝绳的使用寿命。实际应用中，这类吊钩需要配合防脱棘爪使用，本次建模预留了防脱棘爪的安装位置，在钩颈处的尺寸设计充分考虑了棘爪的安装空间，不会因为钩颈尺寸过窄导致棘爪无法装配。

　　从建模逻辑来看，先绘制钩身的中心引导线，通过多段圆弧与直线段相切连接保证引导线的曲率连续，再绘制不同位置的截面轮廓，通过扫掠混合生成整体钩身实体，上端的连接轴采用旋转特征生成，最后对所有棱边做对应尺寸的圆角处理，还原实际加工过程中的倒角、去毛刺工艺要求。安装边界方面，上端连接轴的有效配合长度为8.1mm，装配时轴端需要加装开口销或者轴端挡板，防止吊钩从横梁孔中脱出，钩身的最大外轮廓尺寸控制在合理范围内，保证吊钩在横梁下方摆动时不会和周边的滑轮组、护板等结构发生干涉。在起重作业的实际工况里，吊钩会频繁承受冲击载荷，因此结构设计上避免了所有直角过渡，所有受力截面的变化都采用平缓过渡的方式，减少应力集中系数，同时钩身的开口尺寸经过匹配校验，能够适配常规的卸扣、钢丝绳吊索、吊装带吊环等配套吊具，不需要额外加装转接件即可直接使用。
