高架长距离转弯带式输送机架体结构

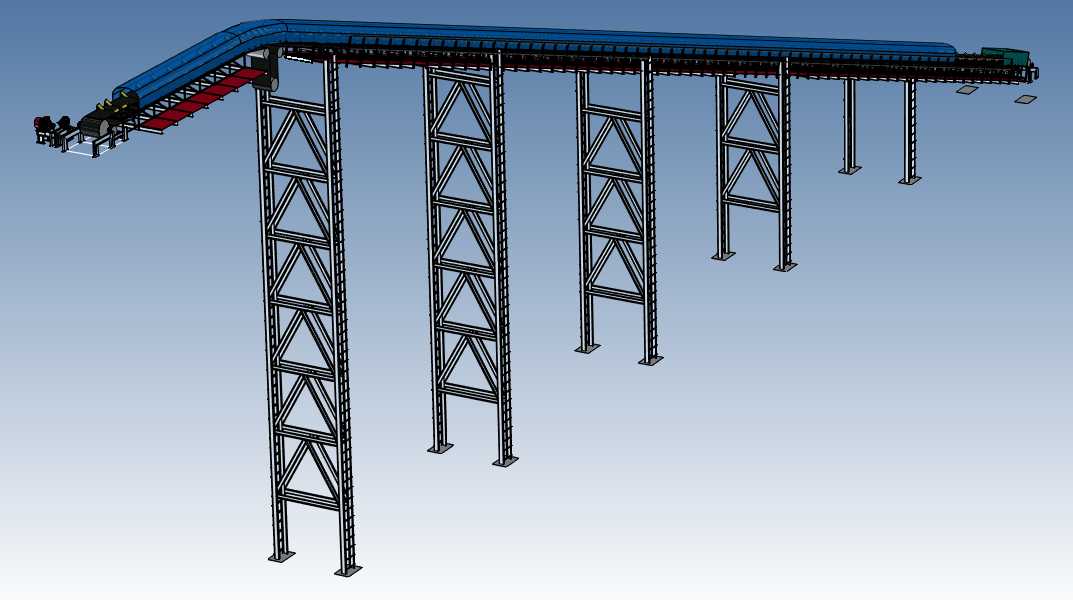

　　这套高架带式输送结构，主要面向厂区内跨区域物料转运场景设计，常见于加工车间跨工段物料输送、仓储区与生产区的高架物料传递、散料加工生产线的长距离物料衔接工位，能在不占用地面通行空间的前提下，完成散料、包装箱、成件工件的连续输送作业，避免地面输送线与厂区叉车、人行通道的动线冲突。整套结构采用高架桁架支撑形式，支撑腿采用格构式桁架设计，相比单根型钢支撑，格构式结构在同等用钢量下具备更高的侧向抗扭刚度与竖向承重能力，能适配大跨度的架体布设需求，减少中间支撑立柱的布设数量，降低对地面通行空间的分割影响。支撑腿底部设置带安装孔的法兰底座，可通过膨胀螺栓与混凝土地面固定，安装时需保证各支撑腿的顶面标高偏差控制在允许范围内，

　　避免输送带运行时出现跑偏、局部受力不均的问题。输送段主体包含水平长距离输送段与端部转弯卸料段，水平段采用标准模块化段节拼接设计，每段架体预设托辊安装位，可根据实际输送距离灵活增减段节数量，适配不同厂区的布设跨度需求；端部转弯段采用弧形导料结构搭配改向滚筒，能实现输送方向的平滑转向，无需额外设置中转接料工位，减少物料转接过程中的撒落、破损风险，同时降低整套输送线的设备投入成本。输送带采用上托辊组承载、下托辊回程的布置形式，上托辊可根据输送物料类型选择槽型托辊或平行托辊，输送散状物料时采用槽型托辊可增大物料承载截面积，提升输送量，输送成件工件时更换为平行托辊即可保证工件输送平稳。架体两侧设置防护边梁，可避免输送过程中物料从侧边掉落，

　　转弯段额外设置侧向导料挡板，引导物料沿转弯轨迹平稳通过，防止物料在转弯处因离心力甩出。驱动端设置在水平段的端部位置，采用电机减速机直连驱动滚筒的传动形式，传动结构紧凑，安装维护便捷，驱动端预留张紧调节余量，可在输送带长期运行出现松弛后，调整滚筒位置张紧输送带，保证传动效率。整套结构的安装边界需结合厂区实际布设空间核算，支撑腿的布设间距需根据设计输送载荷、架体跨度计算确定，避免架体出现下挠变形；转弯段的曲率半径需根据输送带宽度、输送速度匹配设计，曲率过小会导致输送带侧边磨损加剧、物料撒落，曲率过大则会占用过多布设空间。设计过程中优先考虑了现场安装的便捷性，所有桁架段、架体段均采用螺栓拼接的连接形式，无需现场大量焊接作业，

　　降低现场安装的施工难度与周期，同时便于后期设备的移位、改造。架体的竖向高度可根据实际通行需求调整，保证架体下方净空满足厂区车辆、人员的通行要求，对于有防尘需求的输送场景，可在架体顶部加装防尘罩安装位，无需对主体架体做额外改动即可加装防护结构。在结构受力校核阶段，重点对格构式支撑腿的压杆稳定性、水平架体的抗弯强度、转弯段的侧向受力做了仿真验证，确保在额定输送载荷下，架体的变形量控制在允许范围内，避免长期运行出现结构疲劳变形。托辊的安装位置预设调整余量，安装调试时可通过调整托辊的角度、高度，校正输送带的运行轨迹，降低输送带跑偏的概率，减少后期运维的调整工作量。
