环形涵道四旋翼无人机结构设计方案

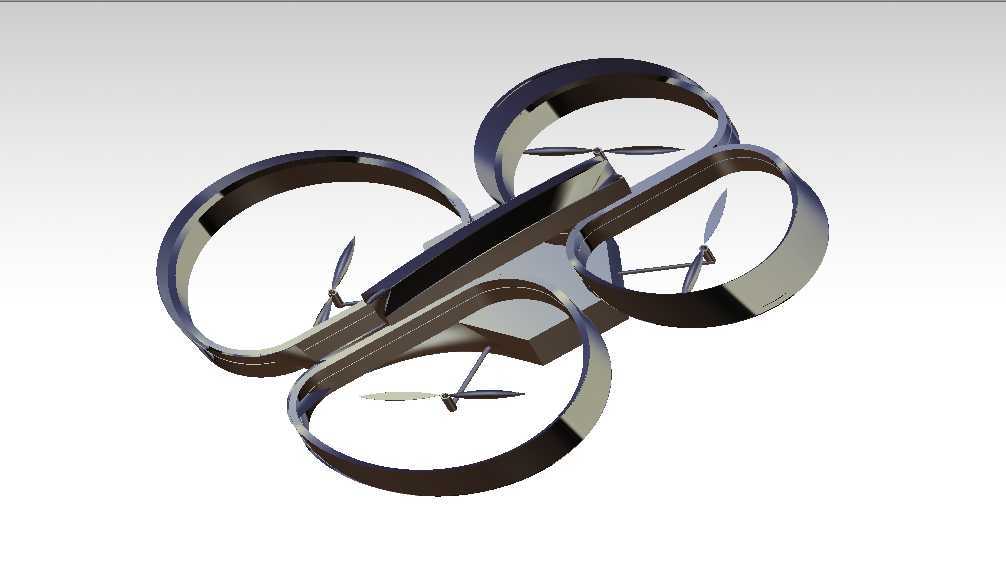

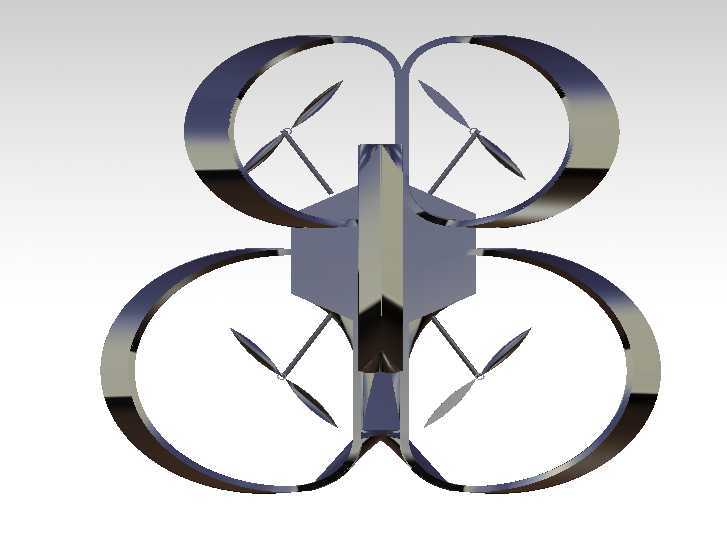

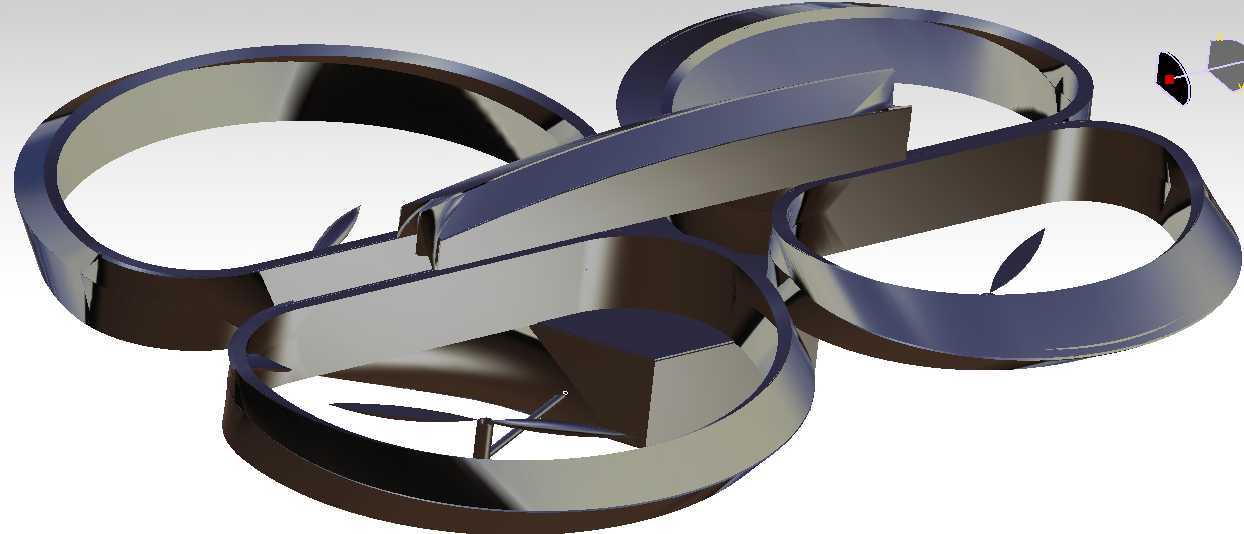

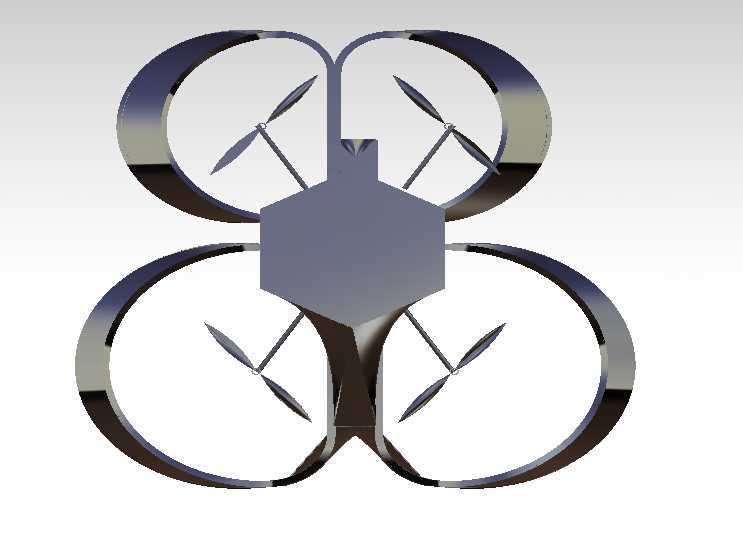

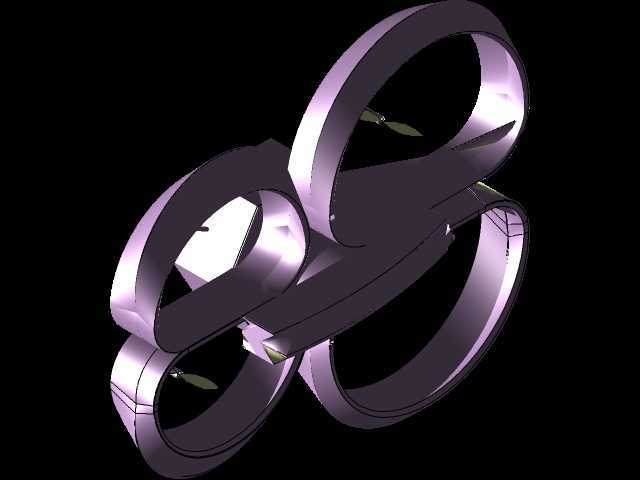

这款涵道式四旋翼飞行器的结构设计，核心围绕低空近距作业场景的使用需求展开，区别于常规开放式旋翼的消费级无人机，其环形涵道包裹旋翼的布局，首先解决了室内巡检、狭小空间作业时旋翼剐蹭障碍物、碰伤操作人员的安全痛点，在仓储盘点、管廊巡检、室内影视拍摄这类作业边界受限的场景中，涵道外壳可作为旋翼的物理防护层，降低碰撞后的坠机风险与附带损伤。从功能特性来看，四个环形涵道呈对称式环绕布局，每个涵道内部独立配置一套旋翼动力单元，涵道内壁的曲面设计可对旋翼下洗气流进行约束整流，减少旋翼尖端的涡流损耗，相比同规格开放式旋翼，相同动力输入下可获得更稳定的升力输出，同时涵道结构可将旋翼运转的气动噪音阻隔在环形腔体内，降低作业时的噪音影响，适配对噪音控制有要求的室内作业场景。设计思路上打破了传统四旋翼机臂外伸的布局逻辑，将四个涵道通过中部一体化承载框架连为整体，中部框架预留了飞控板、电池、任务载荷的安装腔体，腔体内部设置有纵横交错的加强筋结构，在保证整体结构强度的同时控制整机重量，避免冗余结构带来的载荷浪费。涵道与中部框架的连接段采用流线型过渡曲面，既减少飞行过程中的结构风阻，也能避免直角连接位置的应力集中问题，提升整机结构的抗冲击性能。安装边界方面，整机外轮廓为对称类圆形结构，无外伸的突出机臂，收纳与作业时的占用空间远小于同旋翼尺寸的传统四旋翼，涵道外侧壁预留有快拆卡扣接口，可根据作业需求快速加装防护网、夜航灯、避障传感器等扩展配件，中部载荷舱的安装位设置有通用螺纹孔位，可适配不同重量的可见光相机、热成像仪、气体检测模块等任务设备，安装时无需对主体结构进行二次加工。旋翼的安装位置位于涵道腔体的中上部，桨尖与涵道内壁预留有均匀的装配间隙，既避免旋翼运转时与涵道壁产生剐蹭，也能保证涵道的整流效果最大化，起落支撑结构集成在涵道下沿，采用与涵道一体化的弧形凸起设计，无需额外加装外置起落架，进一步降低整机的结构重量与风阻系数，降落时四个涵道下沿同时接触支撑面，可保证停放时的整机稳定性，即使在倾斜角度不大的平面上也能平稳放置，不会出现侧翻问题。
