碳纤维机身救援用途四旋翼飞行器设计

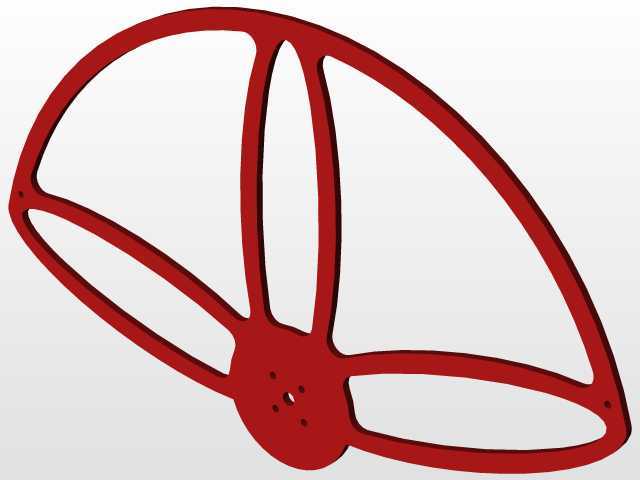

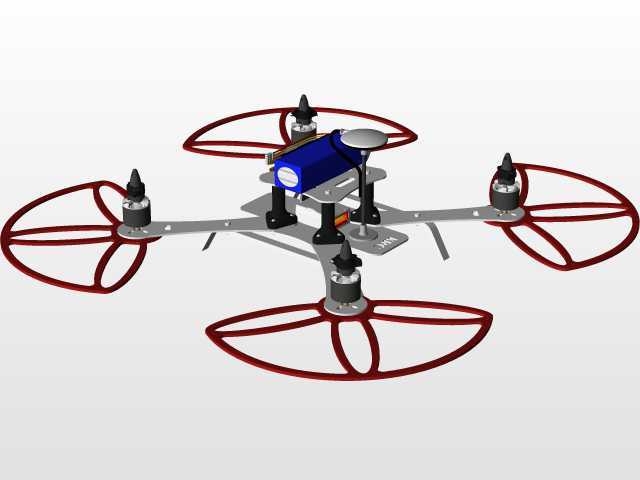

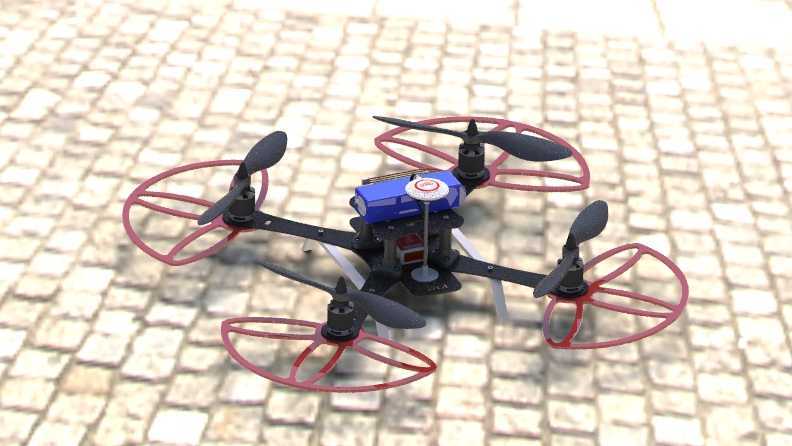

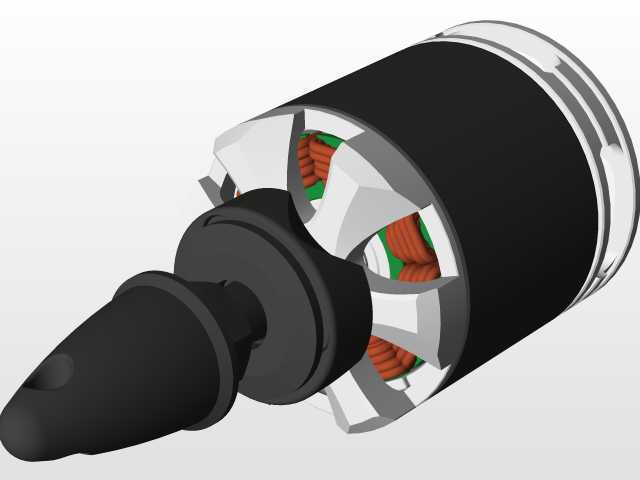

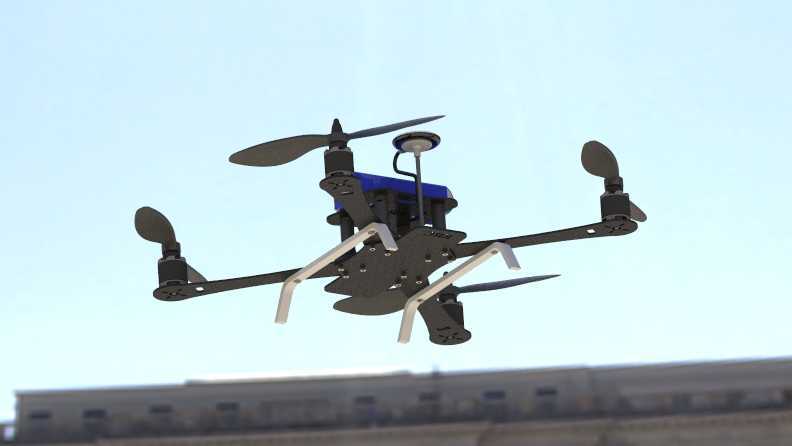

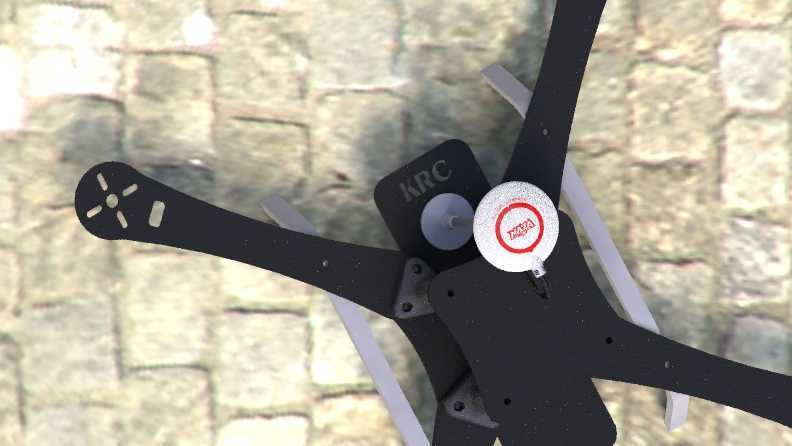

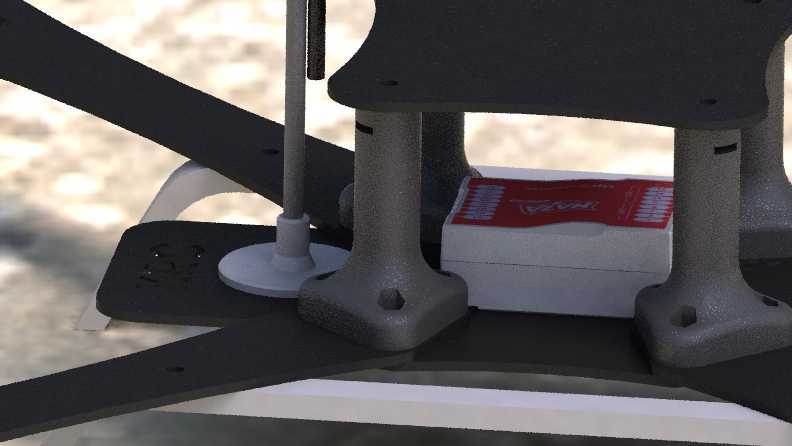

这款四旋翼飞行器的结构设计围绕救援场景的实际作业需求展开，机身主体采用碳纤维材质加工成型，在保证整体结构强度的前提下尽可能压缩整机自重，能够在复杂的低空作业环境下携带指定载荷完成飞行任务。从结构布局来看，四组旋翼呈十字形对称分布在机臂末端，每个旋翼外围都加装了红色防护圈结构，能够在飞行过程中碰撞到障碍物、建筑墙体或者树枝时，避免桨叶直接接触硬物发生断裂，降低低空复杂环境下的飞行故障概率，适配救援场景中狭窄空间穿行的作业要求。机臂与中心机身的连接位置做了加强处理，能够抵消旋翼高速转动产生的振动，避免振动传递到机身搭载的任务模块上影响作业精度。中心机身的上层预留了标准化的载荷安装位，可以根据不同的救援任务需求更换搭载模块，比如可见光摄像模块、应急物资挂载架、喊话装置等，安装位的尺寸边界做了统一的限位设计，能够兼容常规的小型救援任务载荷，不需要额外修改机身结构就可以完成模块更换。起落部分采用轻量化的支脚结构，支脚长度经过测算，能够在降落时为机身底部的设备留出足够的安全间隙，避免地面凸起剐蹭机身搭载的电子元件，同时支脚的倾斜角度经过优化，在不平整的地面降落时也能保证整机的重心稳定，减少侧翻风险。动力系统的安装座与机臂采用一体化的结构设计，能够保证电机安装的同轴度，减少旋翼转动时的偏摆，提升飞行过程中的姿态稳定性。整机的布线全部隐藏在机臂与机身的内部空腔中，避免线材外露在飞行过程中勾挂障碍物，同时也能减少飞行过程中的风阻，提升续航表现。防护圈采用快拆结构设计，在开阔场地作业不需要防护时可以快速拆卸，进一步降低整机重量提升载荷能力，安装时通过卡扣结构与机臂固定，不需要额外工具就可以完成拆装，适配不同作业场景的快速切换需求。机身中心的电子舱做了分层设计，将飞控模块、电源模块、通信模块分层固定，避免模块之间的电磁干扰，同时舱体的接缝处做了密封处理，能够应对小雨天气下的作业需求，提升设备在复杂气象条件下的适应能力。
