镂空轻量化四旋翼3D打印机架结构

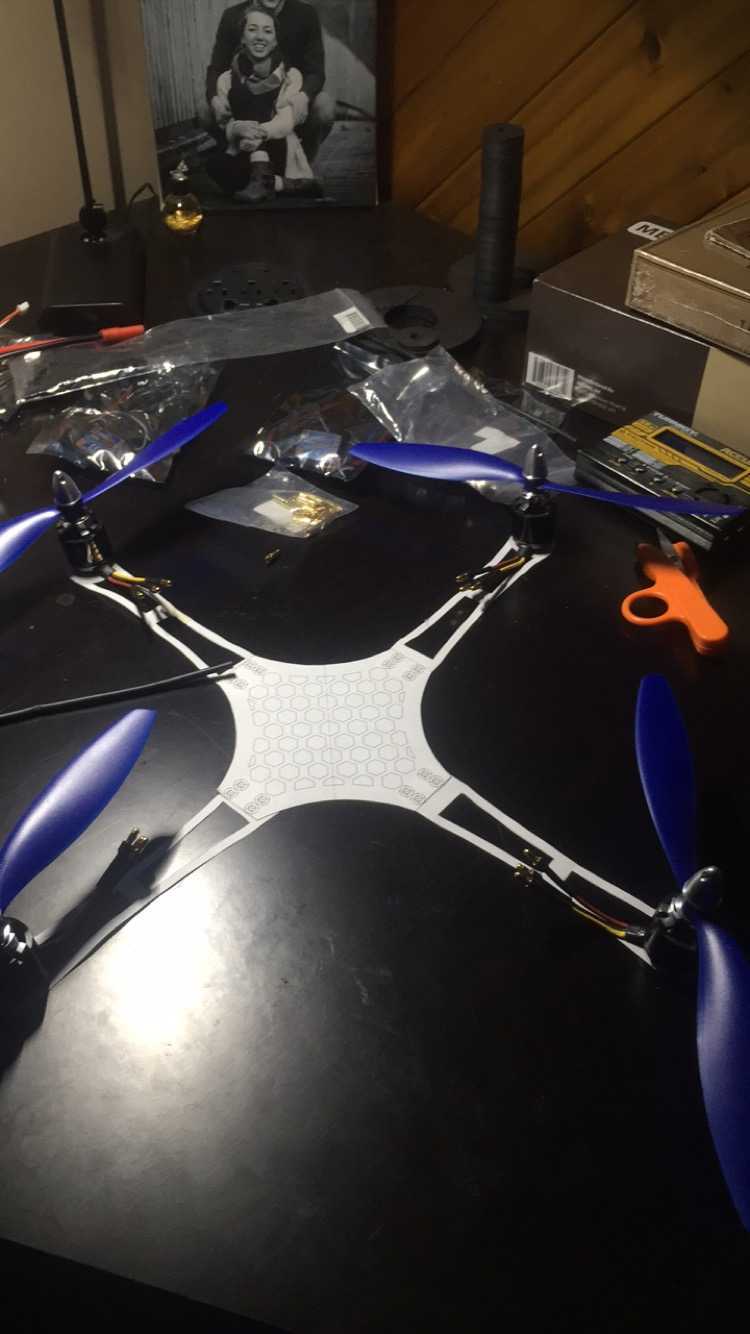

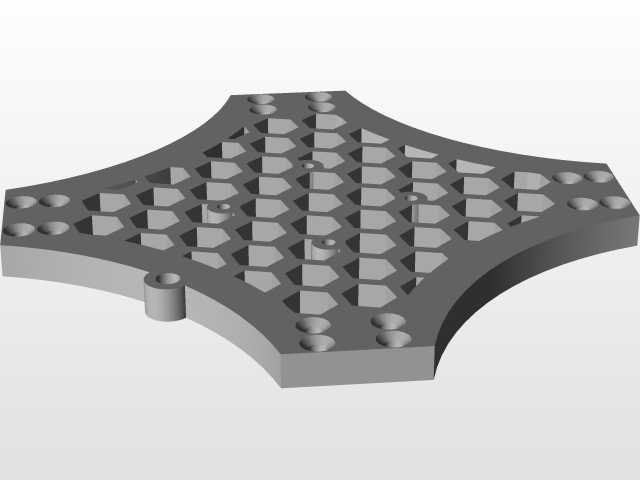

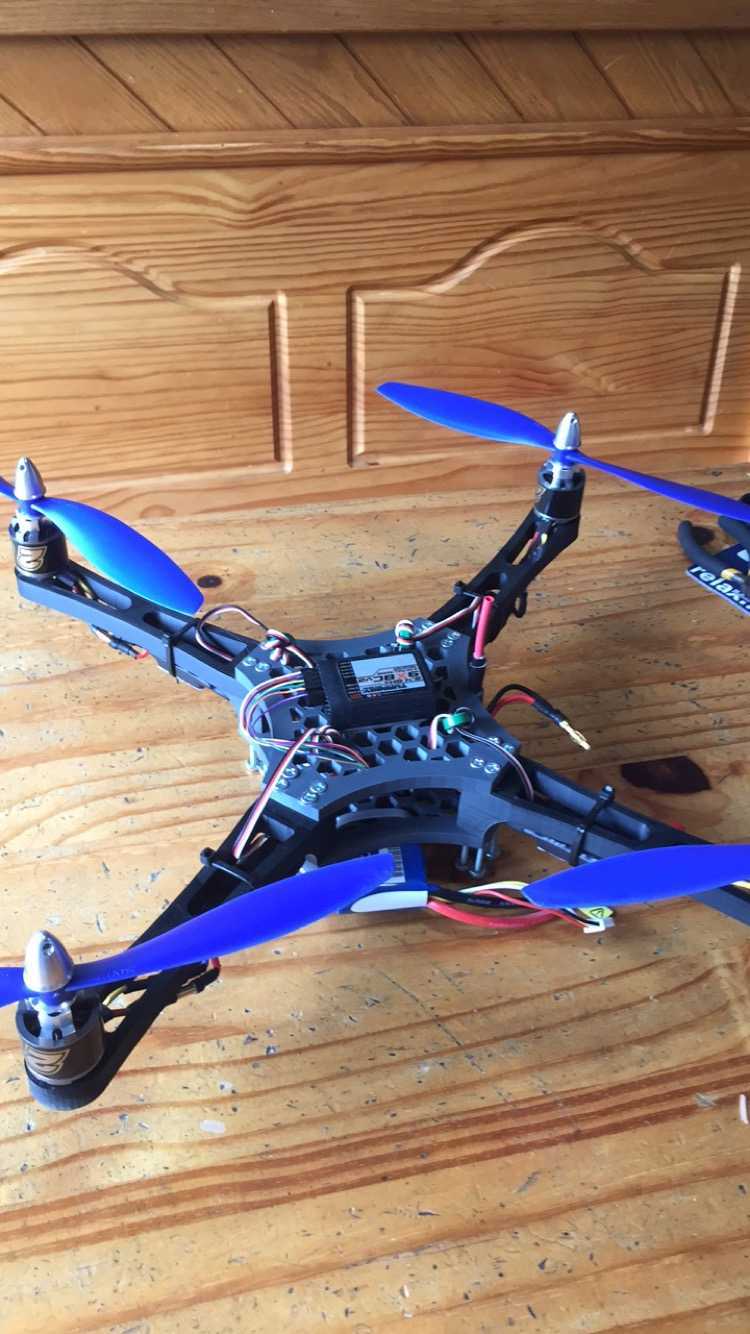

这款四旋翼机架采用一体化3D打印成型思路设计，核心面向消费级航拍、室内教学实训、小型载荷投送等场景使用，整体结构围绕减重与结构刚性平衡做优化，适配常规22系列无刷电机的安装孔位，机臂末端预留标准M2螺纹安装柱，可直接固定电机底座，中心舱预留20*20mm飞控安装位，周边留出电调走线槽与电池绑带穿槽，无需额外做走线固定结构。设计阶段优先考虑FDM打印的工艺特性，所有悬空结构均做45度自支撑角度处理，无需额外添加打印支撑即可完成成型，表面的蜂窝镂空结构并非单纯装饰，而是通过拓扑优化计算得出的受力路径排布，在保证机臂抗扭、抗弯强度的前提下，将整体打印耗材用量降低42%，同时镂空结构可在飞行时引导气流穿过机架，降低飞行过程中的风阻干扰，也能减少电机运转产生的振动在机架上的传导共振。机架整体安装边界控制在180mm*180mm范围内，中心舱高度28mm，可容纳常规3S 500mAh锂电池与mini型图传设备，机臂与中心舱采用一体化过渡结构，摒弃传统拼接机架的螺丝连接位，避免飞行过程中连接位松动带来的振动问题，四个机臂末端做圆弧收边处理，既避免打印过程中出现应力翘曲，也能在发生轻微碰撞时分散冲击力，降低机架断裂风险。结构设计时充分考虑3D打印的层间受力特性，所有受力方向均与打印层叠方向垂直，避免层间受力过大导致的结构断裂，中心舱底部预留10mm高度的起落架安装卡槽，可直接插接打印的起落架结构，也可根据使用需求加装减震球挂载运动相机。实际使用场景中，这款机架既可以作为高校3D打印实训的验证模型，帮助学生理解拓扑优化结构与3D打印工艺的结合逻辑，也可以直接组装成可飞行的小型无人机，用于室内飞行训练、小型场景航拍等用途，结构上预留的拓展孔位还可加装小型机械爪、传感器模块，适配二次开发的教学需求。
