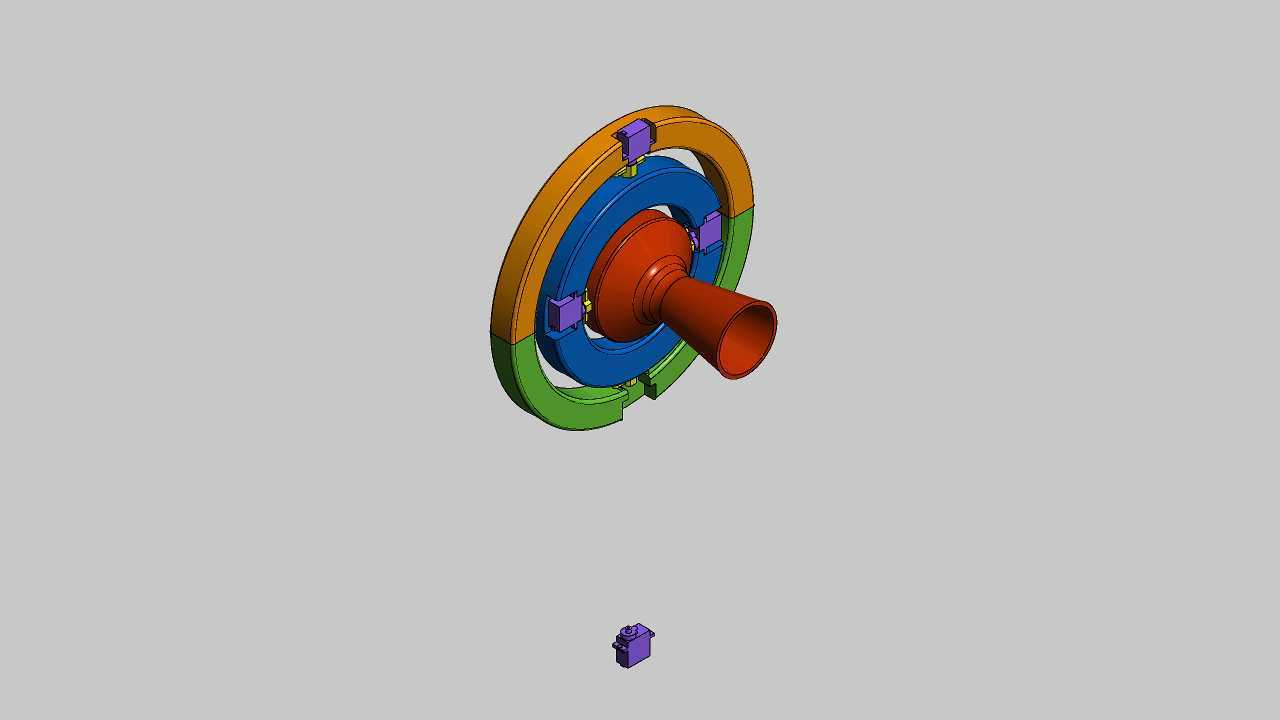

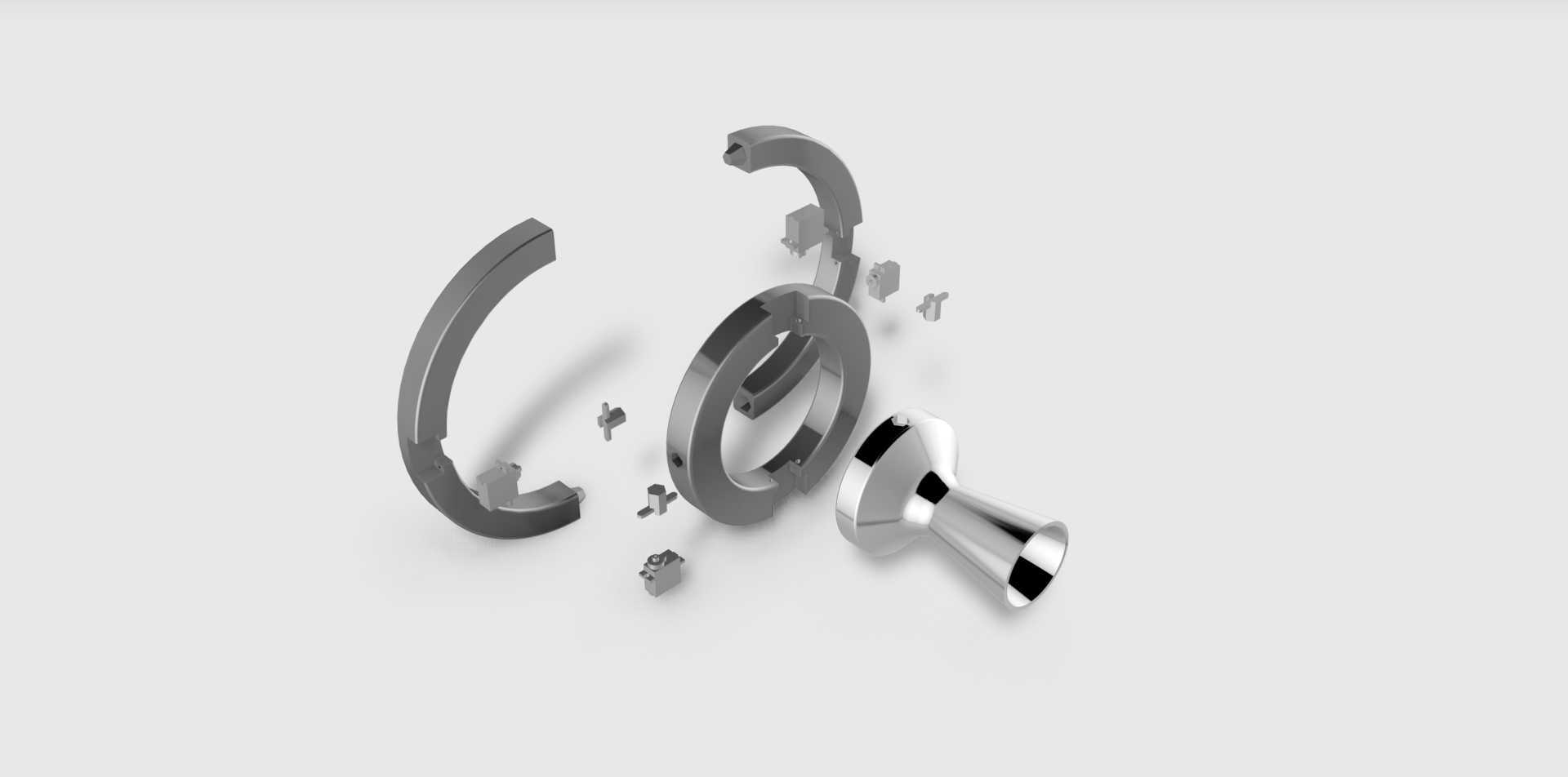

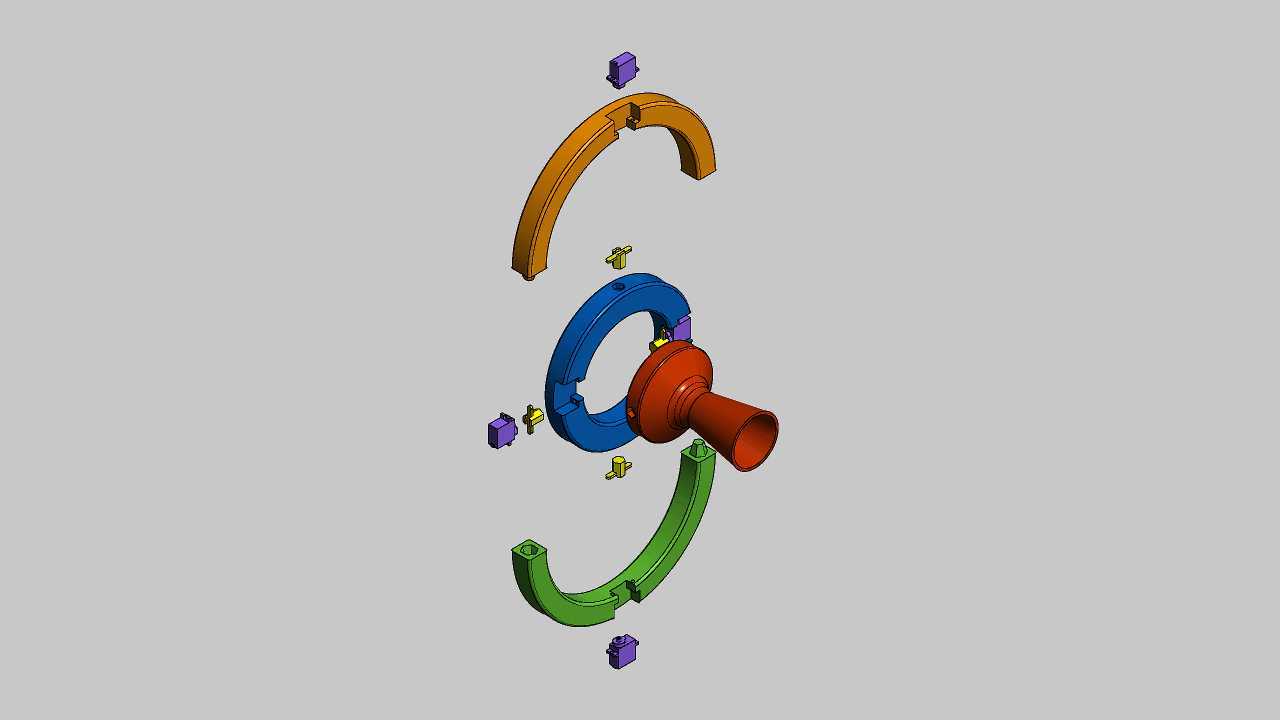

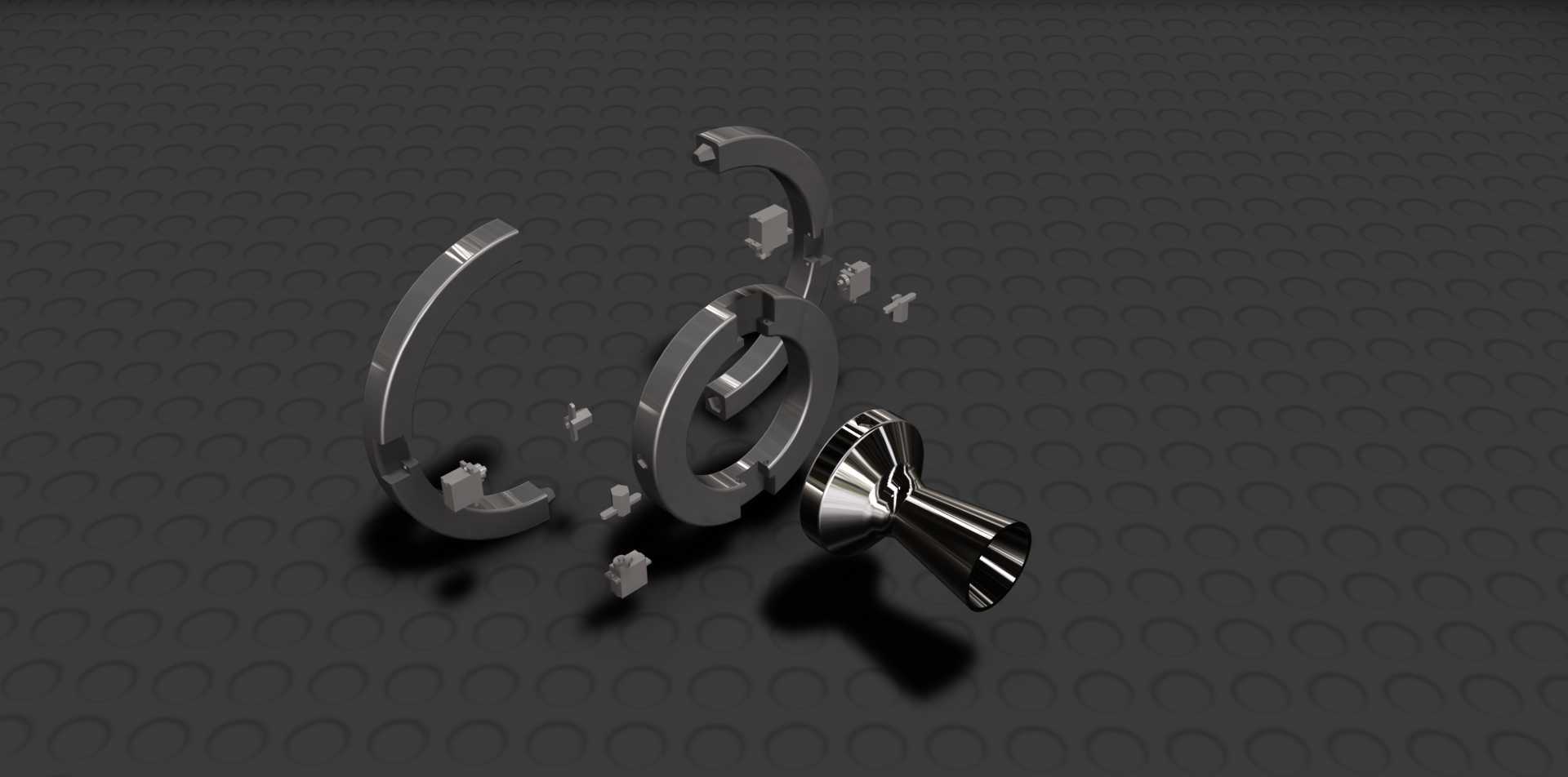

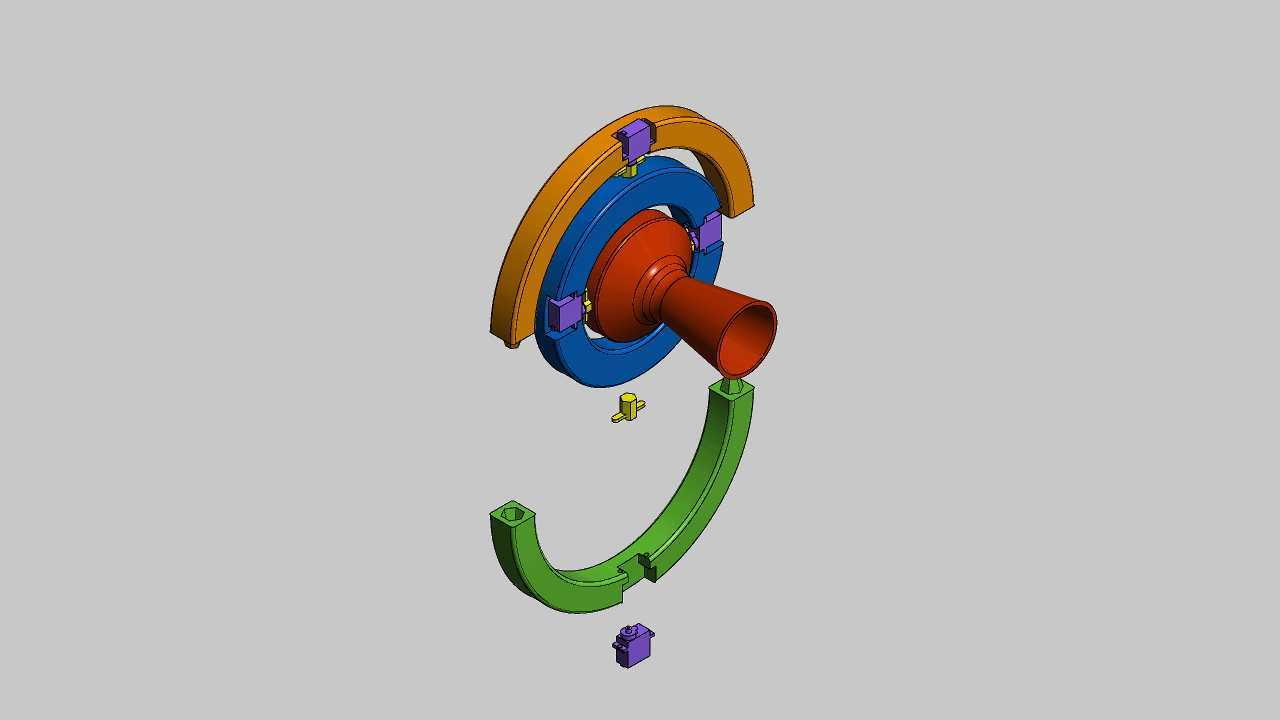

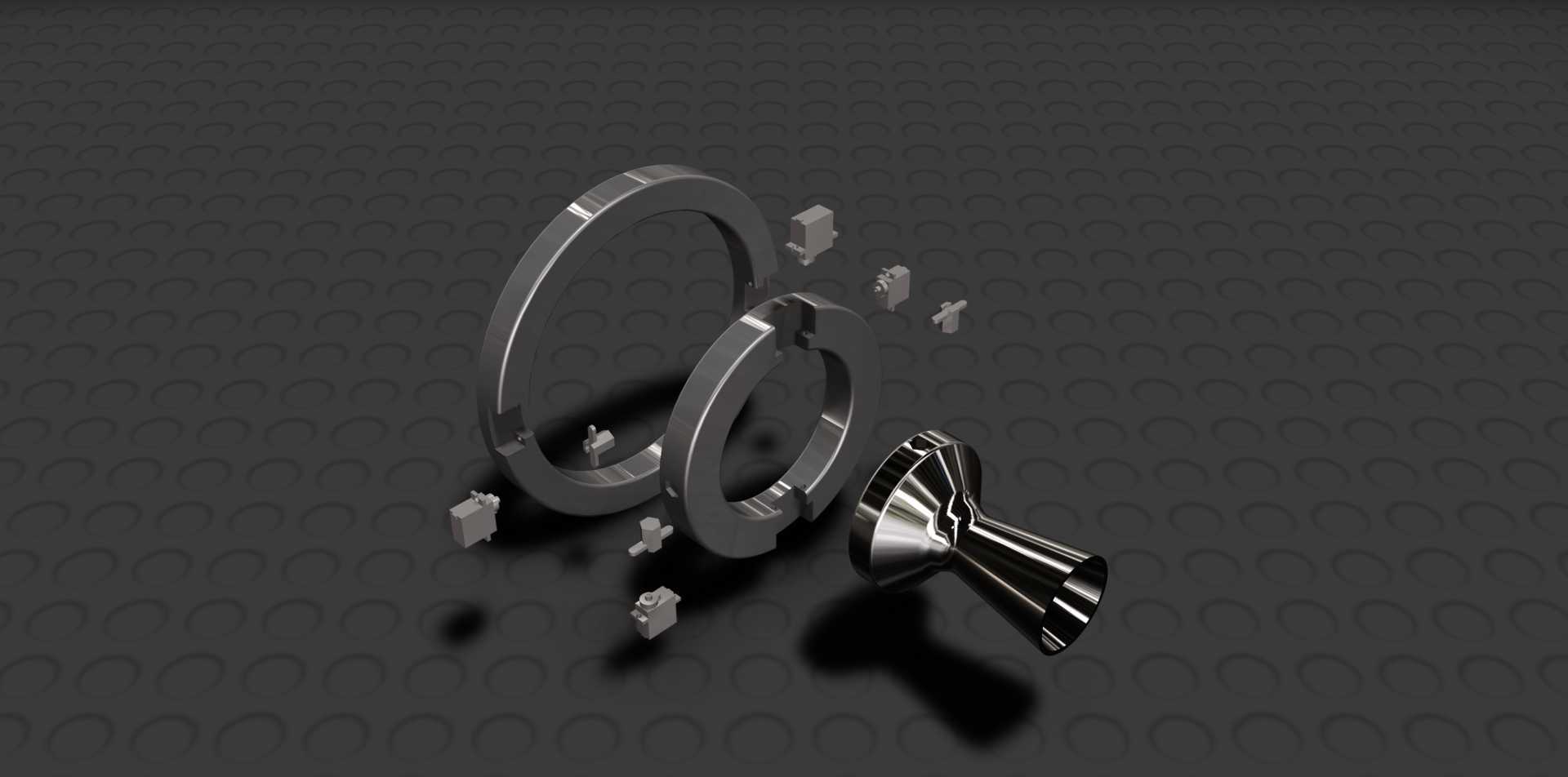

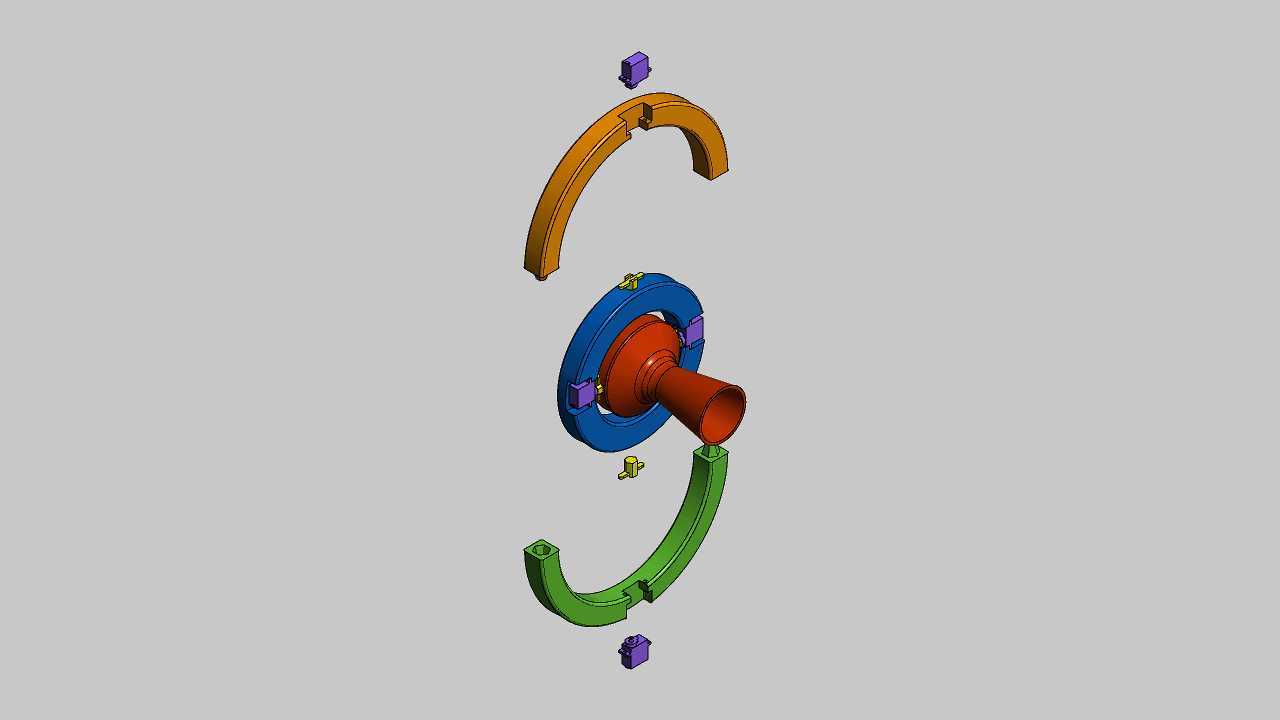

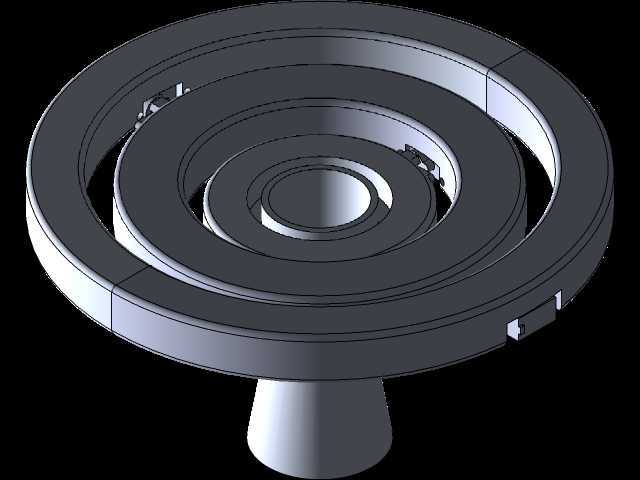

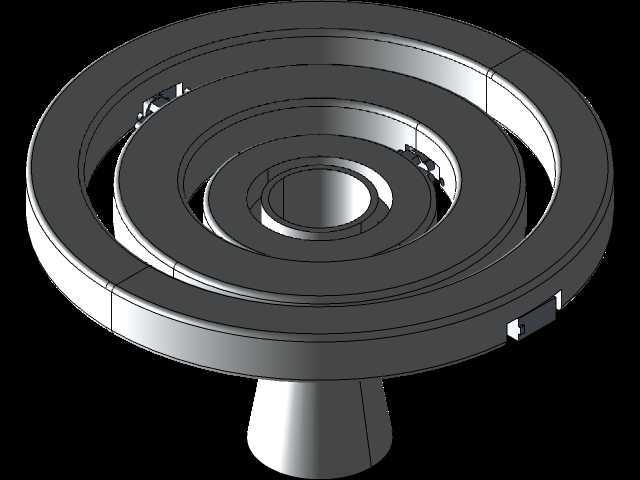

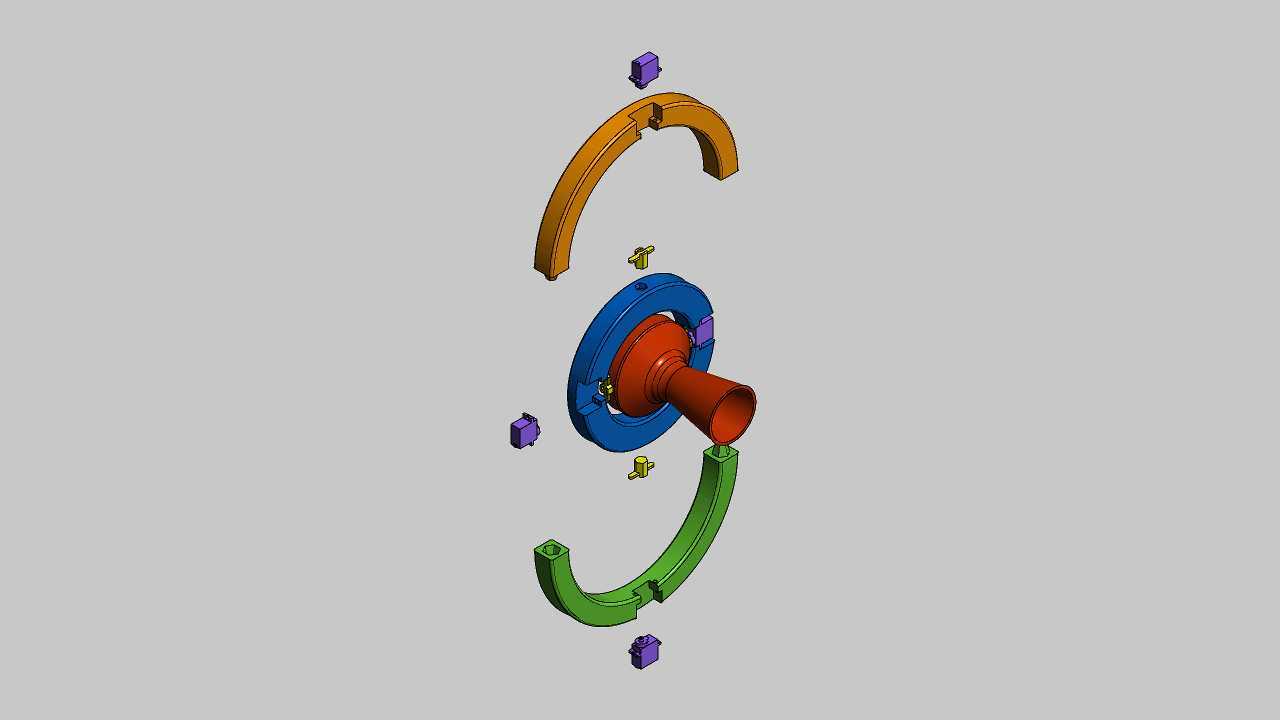

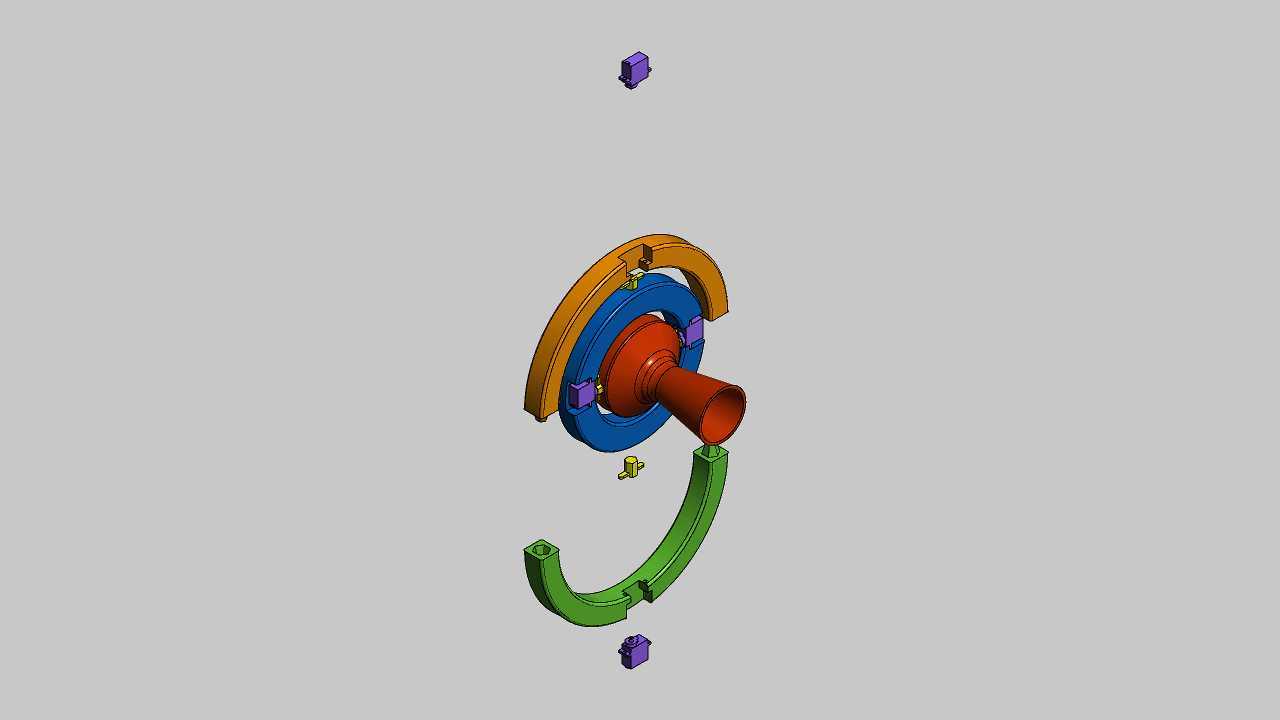

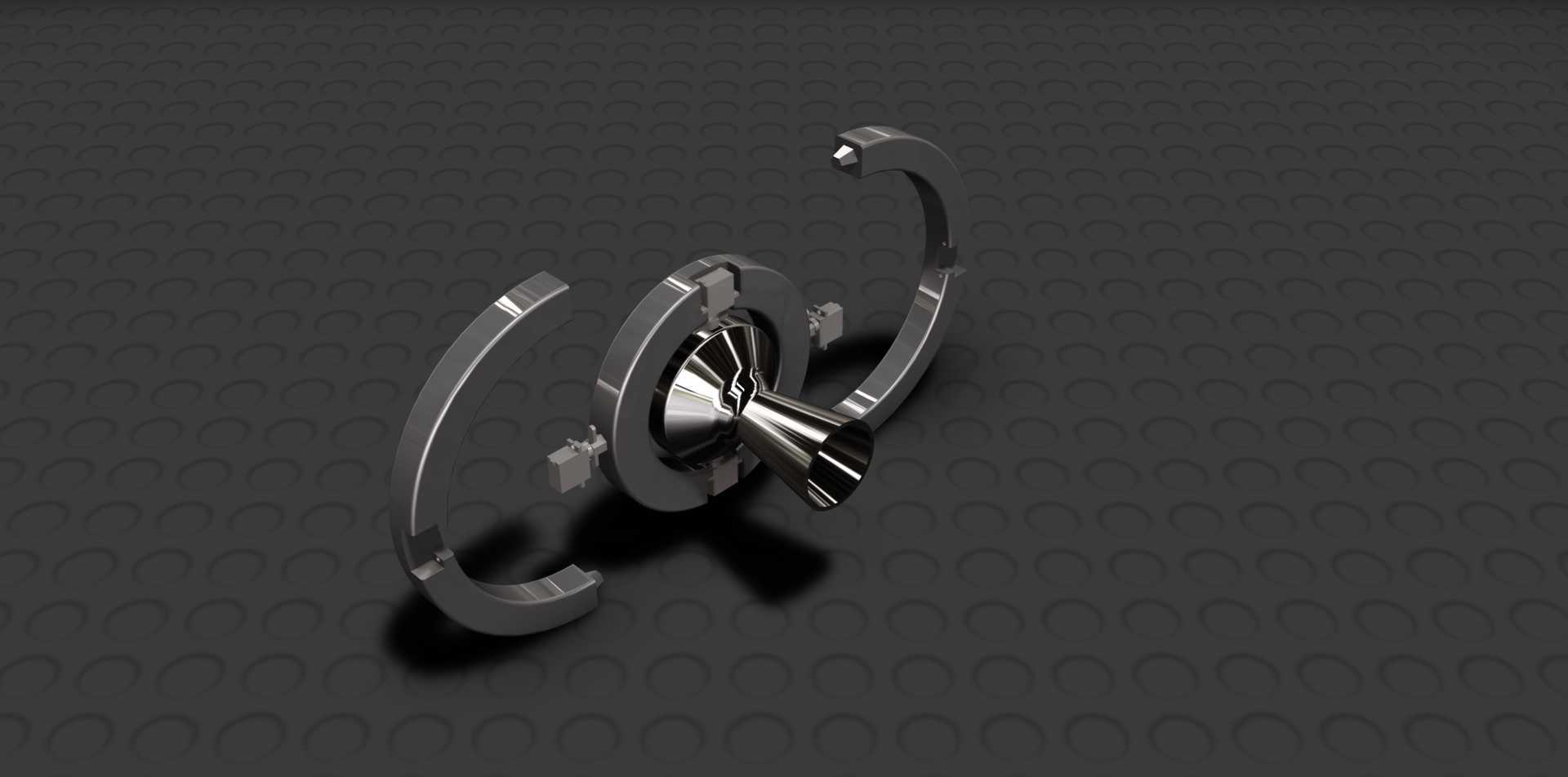

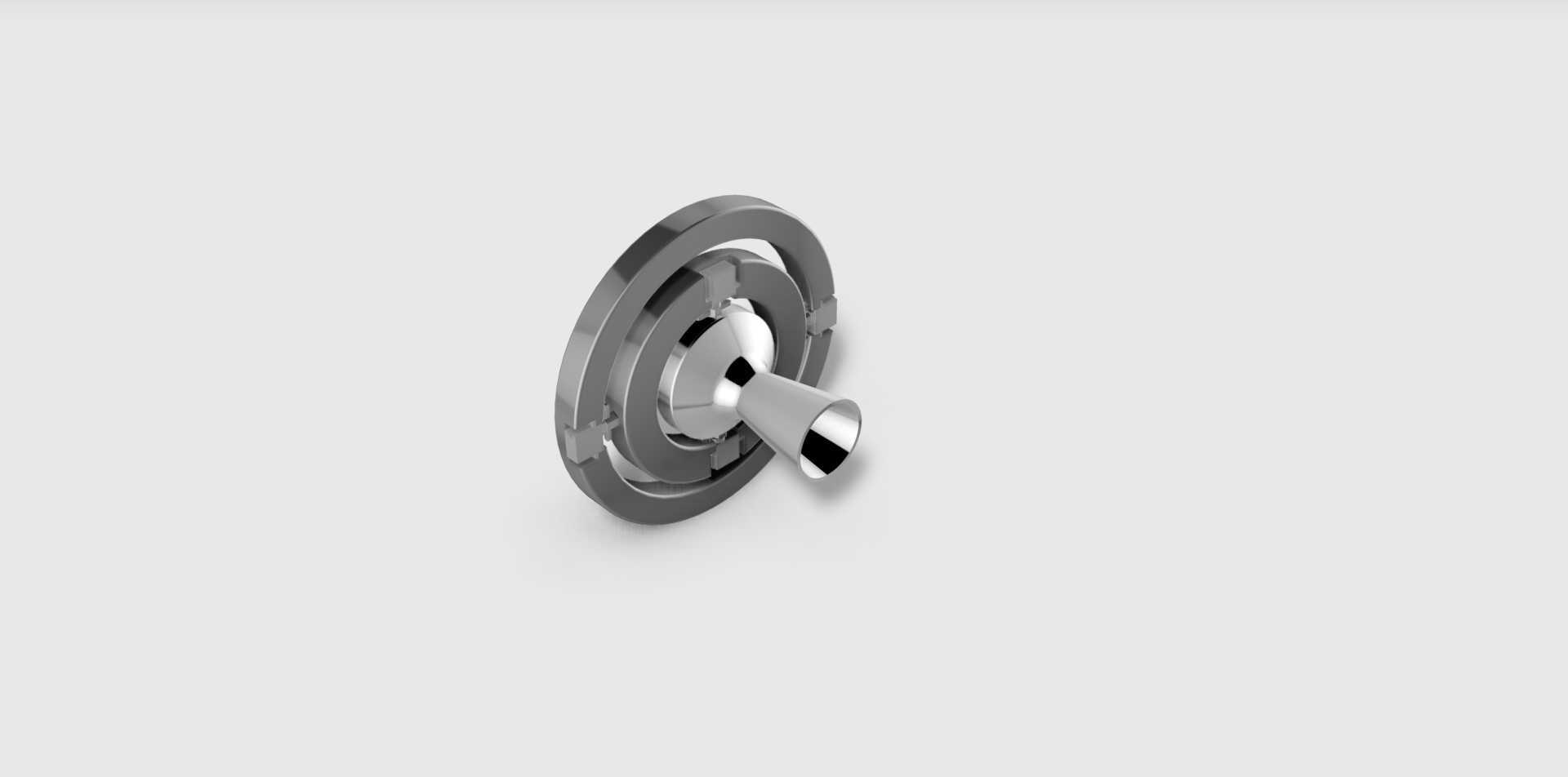

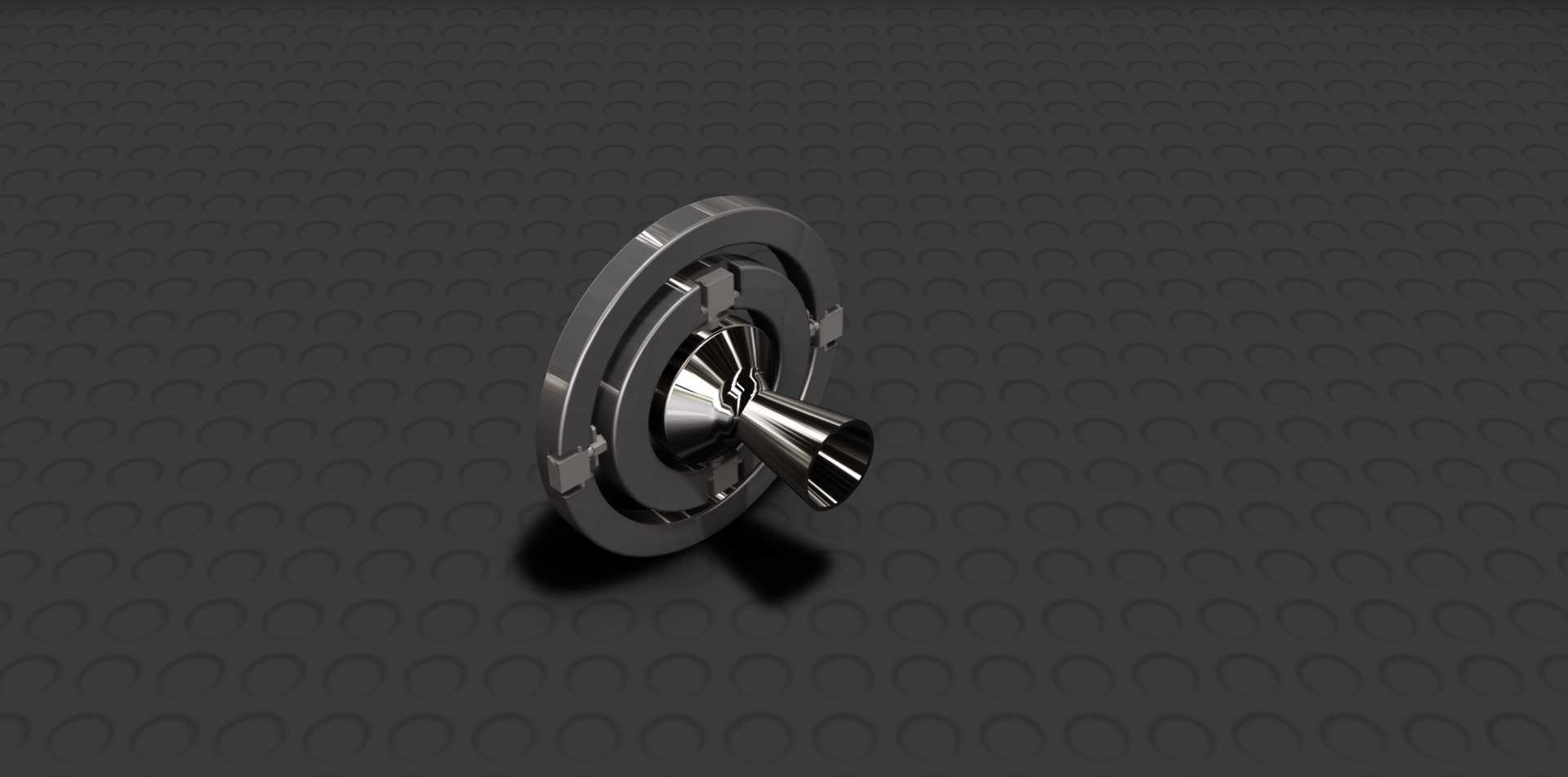

常平架结构火箭喷管组件三维设计

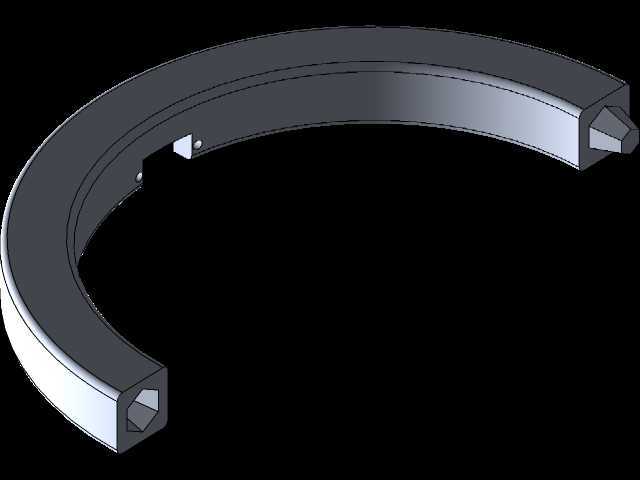

该喷管组件采用常平架支撑结构，核心作用是在动力工作过程中实现喷管轴线的多自由度偏转，通过调整喷射气流方向完成推力矢量控制，直接服务于小型飞行器、试验型火箭的姿态调整需求，在高校工程实训、小型航天模型验证、业余探空火箭制作场景中都有实际应用价值。设计过程中首先考虑了喷管的流道收敛扩张特性，内壁型线按照气流膨胀加速的需求做平滑过渡，避免气流在通道内产生紊流与额外的能量损失，喷管出口段的扩张角控制在合理区间，保证气流能够充分膨胀至环境压力，提升推力转化效率。外围的常平架结构采用多组铰接副连接，每一组转动副都预留了足够的摆动间隙，既保证喷管能够在俯仰、偏航两个方向上达到设计要求的偏转角度，又避免运动过程中出现结构干涉，铰接位置的接触面做了贴合度优化，能够承受喷管工作时传递的振动载荷与反推力矩，不会在高频振动下出现松脱或卡滞。安装边界上，常平架的外圈法兰设置了均匀分布的连接孔位，可直接与动力舱段的安装端面配合，孔位的位置度公差按照常规机械连接的精度要求设定，不需要额外定制转接件就能完成装配，整体结构的径向尺寸控制在适配小型舱段的范围内，轴向长度预留了与燃烧室连接的密封配合段，装配时可直接在配合面加装密封垫片完成燃气密封。结构设计上没有采用冗余的复杂构件，所有受力部件的壁厚都按照工作载荷做了等强度优化，既保证结构刚度能够承受燃气冲击与偏转力矩，又尽可能控制整体重量，符合航空航天类产品轻量化的设计原则，铰接点的转动阻力经过匹配设计，既能够灵活调整喷管角度，又能在调整到位后保持姿态稳定，不会在气流冲击下出现非预期的角度偏移。该结构也可作为3D打印制作的验证原型，打印完成后可直接装配铰接销轴完成功能验证，不需要额外做大量的后处理加工，能够直观展示推力矢量调节的工作原理，也可用于结构教学中的实物演示，帮助理解常平架结构在多自由度调节场景中的应用逻辑。
